Sanxo - průmyslové digitální mikroskopy
Digitální mikroskopy pro průmyslové aplikace
Evropská společnost Sanxo se zaměřuje na komplexní řešení digitální mikroskopie určené pro průmyslové využití. V jejím portfoliu naleznete optické produkty pro vizuální inspekci, strojové vidění i robotickou automatizaci. Jejich hlavním rysem je vysoký stupeň síťové konektivity, umožňující online protokolování, živý přenos kontrol a další pokročilé funkce. Společnost SANXO byla v roce 2002 založena ve Finsku a v roce 2007 vznikla v Maďarsku její dceřinná společnost.
Všechny mikroskopy nabízí:
- Ostrý obraz, vysoké rozlišení.
- Snadné použití s jedinou myší.
- Rychlé zaostření, měření rozměrů a 3D zobrazování.
- Dokumentace na jedno kliknutí a identifikace QR nebo DTM.
- Ukládání obrazu a dat na SSD nebo síťový disk.
- Řadu základních a pokročilých funkcí.
Každá standardní sestava obsahuje:
- Odolnou kovovou základnu s ESD podložkou.
- Nastavitelný hliníkový stojan.
- Monitor s Full HD rozlišením amini-PC s myší.
- Megapixelový objektiv TAMRON.
- LED osvětlení SAN40W.
Duální mikroskop DUAL - navržen pro optimální kontrolu DPS
Duální mikroskop DUAL obsahuje dva objektivy TAMRON, jejicht úhel můžete u každého nastavit zvlášť. Pomocí plynule se pohybujícícho lineárního ložiskového XY-stolu velmi rychle projdete celou plochu DPS a detailně zkontrolujete každý pájený spoj. Dva různé pohledy na stejnou součástku zajišťují kvalitní a přehlednou kontrolu.
- Průmyslový mikroskop s 2 x 18 MPix IDS barevnou digitální kamerou.
- 2 x 50 mm duální objektiv Megapixel TAMRON.
- Monitor Full HD, 22".
- PC INTEL NUC i5®, 8GB RAM, 120GB SSD.
- Snímková frekvence: 30 - 60 FPS.
Mikroskopy U10 - nejvyšší rozlišení a digitální zoom
Digitální průmyslový mikroskop U10 je nejlepší volbou pro inovativní společnost. Na ergonomicky umístěné obrazovce se zobrazuje křišťálově čistý obraz objektu s nejlepší možnou věrností barev. Mnohokrát záleží na nejmenších detailech. Ty nikdy nepřehlédne 20,5 megapixelový snímač pracující s 80% kvantovou účinností. Supervýkonný mikroskop umožňuje 4násobné digitální přiblížení bez snížení kvality obrazu.
- Průmyslový mikroskop s 20,5 MPix IDS barevnou digitální kamerou.
- 4x digitální zoom.
- 25, 50 nebo 75 mm objektiv Megapixel TAMRON.
- Monitor Full HD, 22".
- PC INTEL NUC i5®, 8GB RAM, 120GB SSD.
- Snímková frekvence: 30 - 70 FPS.
Mikroskopy U7 - všestranný pomocník pro vizuální kontrolu
Výjimečná světelná citlivost kamery mikroskopů U7 je ideální pro kontrolu malých součástek při velkém zvětšení. Klíčem k úspěchu je vysoká kvantová účinnost. Barevná věrnost mikroskopu je ideální, pokud pracujete s předměty různých odstínů. Toto škálovatelné optické kontrolní zařízení je připraveno čelit všestranným průmyslovým výzvám od oprav šperků až po mikroelektronickou kontrolu kvality.
- Průmyslový mikroskop s 6,3 MPix IDS barevnou digitální kamerou.
- 25, 50 nebo 75 mm objektiv Megapixel TAMRON.
- Monitor Full HD, 22".
- PC INTEL NUC i5®, 8GB RAM, 120GB SSD.
- Snímková frekvence: 35 - 70 FPS.
Mikroskopy U5 - nejvyšší snímková frekvence a nejrychlejší automatické zaostřování
Nejrychlejší automatické zaostřování a nejvyšší snímková frekvence. Pokud kontrolujete mnoho produktů ruční manipulací na pracovním stole, potřebujete co nejrychleji získat ostrý obraz. Pokud si přejete hladký provoz při sledování živého obrazu, pak požadujete vysokou snímkovou frekvenci kamery. Při vývoji řady digitálních mikroskopů U5 zkombinoval výrobce obě tyto vlastnosti, proto můžete sledovat pohybující se objekt pod velkým zvětšením dokonale ostře a bez zasekávání.
- Průmyslový mikroskop s 2,3 MPix IDS barevnou digitální kamerou.
- 25, 50 nebo 75 mm objektiv Megapixel TAMRON.
- Monitor Full HD, 22".
- PC INTEL NUC i5®, 8GB RAM, 120GB SSD.
- Snímková frekvence: 100 - 150 FPS.
Mikroskopy U4 a U4 Express - analýza objektů při jasném pohledu
Víceúčelové optické inspekční zařízení U4 je určeno pro analýzu objektů při jasném pohledu. Kontrola kvality elektroniky nebo mechatroniky je možná i při větších rozměrech, a to i při nejjasnějším mikroskopickém zvětšení. Před montáží nebo konečnou kontrolou kvality můžete provádět bezkontaktní měření. Dosáhněte výroby s nulovými vadami.
Digitální mikroskop můžete optimalizovat tak, aby zobrazoval zvětšený obraz objektu bez torzního namáhání, a zároveň měl pro operátora největší možnou pracovní vzdálenost.
Nejuniverzálnější digitální mikroskop je ideální pro kontrolu:
- kombinovaných desek plošných spojů / panelizace
- DPS polí
- kovových výrobků
- extrudovaných plastových výrobků aj.
Jako multifunkční digitální optické zařízení vám mikroskop U4 pomůže při plnění rolí:
- měřicí mikroskop - měření vzdáleností, úhlů, průměru kruhů
- mikroskop pro výrobce nástrojů - kontroluje hrany a povrchy
- tvůrce zpráv v digitální kvalitě - provádí pouze bezkontanktní měření, proto nezpůsobuje žádné poškození
Parametry:
- Průmyslový mikroskop s 18 MPix IDS barevnou digitální kamerou.
- 25, 50 nebo 75 mm objektiv Megapixel TAMRON.
- Monitor Full HD, 22".
- PC INTEL NUC i5®, 8GB RAM, 120GB SSD.
- Snímková frekvence: 35 - 62 FPS.
Mikroskopy U3 - nejlepší v poměru cena/výkon
Nejlepší digitální mikroskop v poměru cena/výkon. Kvalitní 5megapixelový snímač, nezkreslující čočka a dostatečná pracovní vzdálenost od objektu činí z mikroskopů U3 základní nástroj v odvětví služeb nebo při malosériové výrobě. Obvykle jej zákazníci volí pro kontrolu pájení, přepracování desek plošných spojů nebo jiné aplikace, ve kterých je nutná ruční práce na drobných předmětech. Základní mikroskop můžete vylepšit stmívatelnými světelným zdrojem nebo posuvným stolem pro kontrolu větších produktů.
- Průmyslový mikroskop s 5 MPix IDS barevnou digitální kamerou.
- 25, 50 nebo 75 mm objektiv Megapixel TAMRON.
- Monitor Full HD, 22".
- PC INTEL NUC i3®, 4GB RAM, 60GB SSD.
- Snímková frekvence: 38 - 62 FPS.
Základní a pokročilé funkce digitálních mikroskopů SANXO
Automatické zaostření
Systém poskytuje dvě možnosti zaostřování, které můžete vybrat a konfigurovat v záložce Nastavení > Autofocus. V klasickém režimu se zaostření spouští dvojitým kliknutím na cílovou část obrazu, ale k dispozici jsou také rychlé a přesné předvolby. V kontinuálním režimu se zaostřování provádí automaticky ve středu obrazovky.

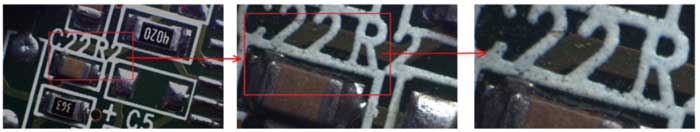

Přibližování
Stojan kamery umožňuje uživateli velmi snadno používat různé pracovní vzdálenosti, a to přiblížením nebo oddálením kamery. Pokud je vzdálenost objektu pevná, můžete stále používat skutečný digitální zoom ovládaný otáčením kolečka myši. Při použití digitálního zoomu je obraz stejně ostrý a jasný díky Full HD LCD monitoru a megapixelové kameře.
Pomocí kolečka myši přepínáte mezi profily přiblížení. Zoomovaná oblast bude vždy vycentrovaná na aktuální pozici ukazatele myši. Překryvná grafika v pravém horním rohu poskytuje informace a aktuální velikosti, počtu a umístění.
Sledování obrazu
Pokud zobrazuje aktuální aktivní profil pouze část obrazu snímače kamery, zůstává aktuálně zobrazená část pohyblivá. Opět platí, že překrytí v pravém horním rohu obrazovky poskytuje uživateli zpětnou vazbu o aktuálním stavu obrazu.
Materiály
Základní deska o tloušťce 6 mm je z lakovaného kovu, tyč tvoří standardní ITEM hliníkový profil 40 x 40mm. Držák kamery a pouzdro jsou z lakovaného hliníku a držák LCD a mini-PC z lakovaného plechu. Základní deska je pokryta 2 mm ESD pryžovou rohoží. Zbývající části systému jsou standardní produkty splňující požadavky EC.
Funkce
Stojan má nastavitelné držáky pro kameru i monitor, které umožňují ovlivňovat vlastnosti zobrazení, jako je vzdálenost kamery a ergonomie ovládání. Monitor můžete pro získání nejlepšího úhlu pohledu naklonit. Výběr objektivů určuje mnoho vlastností nastavení, protože specifikace, jako je ohnisková vzdálenost nebo rozsah clony, v konečném důsledku definují úhel záběru, zvětšení nebo hloubku ostrosti. Aplikace nabízí základní funkce, např. digitální zoom a sledování obrazu, vylepšení obrazu v reálném čase a ukládání obrazu (místní složka s obrázky či vzdálené paměťové USB zařízení).
Měření provádíte snadno pomocí funkce kalibrace - kalibrace jedním kliknutím . Vzdálenost mezi dvěma body zobrazenými na obrazovce lze měřit v pix, nebo v klasických světových kalibrovaných jednotkách.
K dispozici je volitelná funkce autofocus, která využívá elektronicky laditelné obkektivy švýcarské společnosti Optotune. Ohnisková vzdálenost elektrických čoček se s použitím ovládacího prvku vyladí během milisekund. Objektiv Optotune můžete spárovat s určitými objektivy s pevnou ohniskovou vzdáleností (nefunguje se všemi druhy objektivů). V některých nastaveních se čočka Optotune používá mezi fotoaparátem a objektivem s pevnou ohniskovou vzdáleností a v jiném nastavení může být použita jako čočka na blízko.
Nahrávání videa
Průmyslový digitální mikroskop poskytuje záznam videa. Rozlišení a snímkovou frekvenci lze upravit v nastavení. Chcete-li spustit nebo zastavit nahrávání, jednoduše kliknete na příslušnou ikonu v nabídce po kliknutí pravým tlačítkem.
HDR (High Dynamic Range) funkce
Mikroskopy nabízí funkci HDR, která zvýrazňuje detaily v tmavší části obrazu (obvykle pokud jsou ve stínu) nebo sníží lesklou světlou část obrazu. K dispozici jsou dvě funkce HDR. Jedna z funkcí je optimalizována pro rychlost a druhá pro vylepšení obrazu.
Rychlé ostření v milisekundách: nový přístup k zaostřování umožňuje mnohem rychlejší zaostřování použitím metody založené na mapě. Pokud je objekt pevný, algoritmus předem vypočítá mapu zaostřovacích bodů. Poté se pohybem myši na obrazovce obraz pod ukazatelem zaostřuje v řádu milisekund.

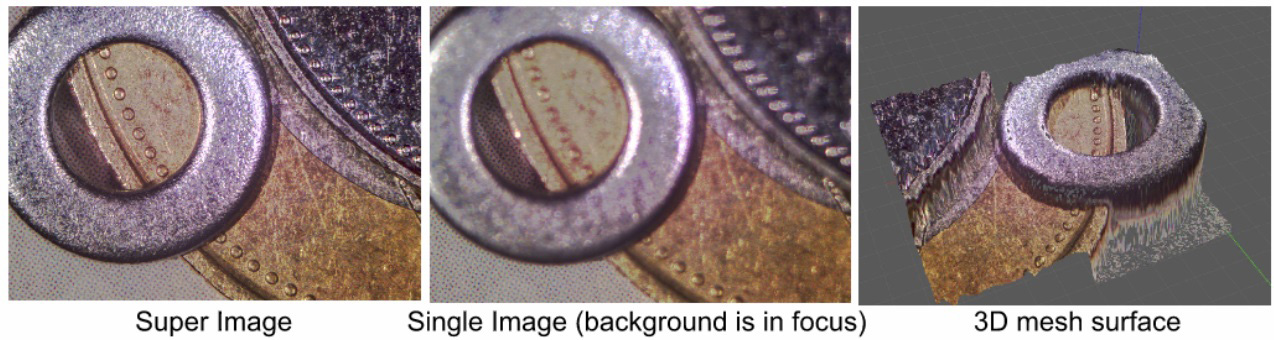

Super Imaging (obraz s hyperfokusem): laditelný objektiv přináší uživateli doplňkové funkce. Pomocí tzv. techniky vrstvení obrazu a HDR můžete generovat HDR obrazs velkou hloubkou ostrosti. Rovněž je produkován 3D síťový povrch, který umožňuje lepší pochopení a jasnou vizualizaci kontrolovaného objektu.
