Adhezivní technologie
![](/data/Images/articles/small/04-adhezivni-technologie-06_139766748187_246.jpg)
Adhezivní materiály je možno aplikovat mezi dvěma spojovanými prvky, tj. čipem a substrátem různými způsoby: dávkováním, tiskem přes šablonu, nanášením špičkou nebo ve formě filmu, zprostředkujícího propojení.
Řešení Finetech
Tepelně vodivá lepidla

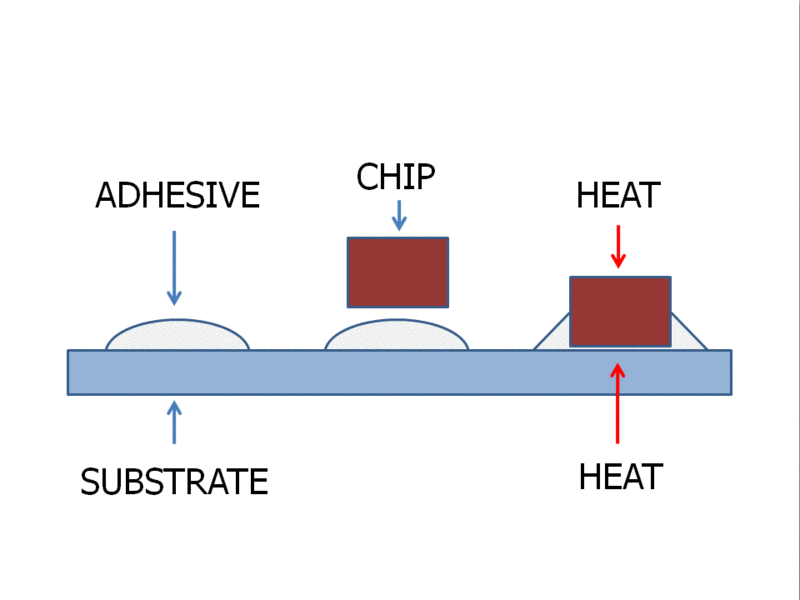

Tepelně vodivá lepidla lze kupříkladu použít k montáži čipu na desku (COB), mikroobvodu na substrát a substrátu na chladič. Elektrické propojení je možno kupříkladu provést v případě potřeby pomocí připojeného drátu.
V závislosti na rozměrech lepené plochy je možno potřebné množství lepidla nanášet sítotiskem, kolíčky nebo průbojníky, namáčením nebo dávkovat tenkými kanylami. Lepidlo je možno vytvrdit přímo po montáži pomocí vyhřívaného nástroje nebo sklíčidla mžikovým vytvrzením během několika sekund, nebo později v peci.
Izotropní vodivá lepidla – ICA

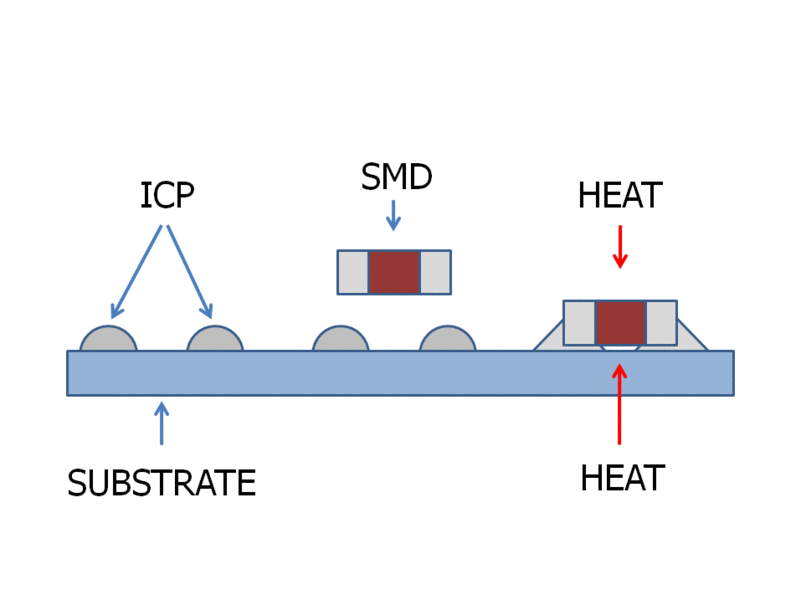

Má-li být elektrický kontakt vytvořen samotným lepidlem, je možno adhezivní materiály vyplněné vodivými částicemi nanášet namísto pájky jako izotropní vodivou pastu (ICP).
S těmito adhezivními materiály je možno pracovat stejně, jako s tepelně vodivými lepidly, jak bylo uvedeno výše. Kdykoliv chcete vyrábět elektrické spoje povrchovou montáží bez aplikace tepla potřebného k procesu pájení, můžete nahradit pájku vhodným plněným lepidlem a vytvrdit je v procesu s daleko nižší teplotou. Metoda ICA se používá kupříkladu pro diody LED se zadními kontakty, standardní prvky SMD, a dokonce pro lícní čipy s širší roztečí.
Anizotropní vodivá lepidla – ACA
Anizotropní vodivé lepidlo (ACA) je vyplněno vodivými částicemi, samo však není elektricky vodivé. Je-li toto lepidlo stlačeno mezi dvěma plochami, částice se budou vzájemně dotýkat a vznikne vrstva, vodivá v jednom směru. Tato lepidla se dodávají ve formě pasty (ACP) nebo filmu (ACF).
U mechanického přípravku, kde je větší množství elektrických kontaktů propojeno pouze jedním adhezním materiálem, lze použít ACA, což zjednoduší proces montáže lícního čipu. Hlavní předností těchto materiálů je nízká připojovací teplota. Spoj se velmi rychle vytvrdí působením síly a tepla shora, a přídavného tepla zespodu. Nevýhodou jsou vysoké připojovací síly, jež jsou nutné k narušení vodivých částic v materiálu, aby se vytvořila vodivost. Přesné vyrovnání v kombinaci s reprodukovatelnými spojovacími silami je zárukou stabilního propojení bez poškození spojovaných prvků.
Připojování ACF
Připojení ovladačů LCD na panely LCD jsou jedním příkladem pro použití ACF s montáží čipu na sklo (COB). Oproti většině dalších připojovacích metod je možno připojení ACF předělat, opravit. Vadnou součástku je možno vyjmout a skleněný panel očistit. Nové předlisky ACF se umístí buď pomocí modulu ACF, nebo ručně pomocí pinzety. Při použití anizotropních vodivých filmů (ACF) je nutno provést několik procesních kroků:
- Předběžné připojení (síla a teplota) ACF k substrátu po odstranění ochranných vrstev filmu.
- Vyrovnání čipu se substrátem.
- Osazení čipu na film.
- Konečné připojení silou a teplem.
Připojování ACP

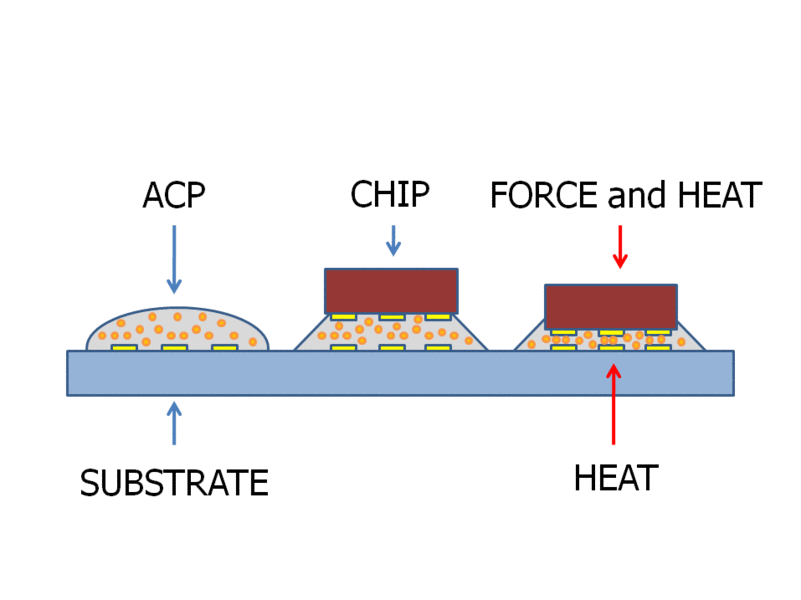

Kupříkladu v aplikacích RFID se anizotropní vodivá pasta používá k připevnění matrice [dice] na anténní filmy. Čip má jen několik málo plošek, jež jsou vytvořeny nálitky nebo ražením. Vodivé částice jsou stlačeny mezi kontakty a mžikově vytvrzeny během pár sekund vyhřívaným nástrojem; mohou být podepřeny vyhřívaným sklíčidlem.
K integraci procesů ACP do vašeho systému připojování lícních čipů je zapotřebí pouze vhodný dávkovací modul.
Připojování nálitkem s výstupkem

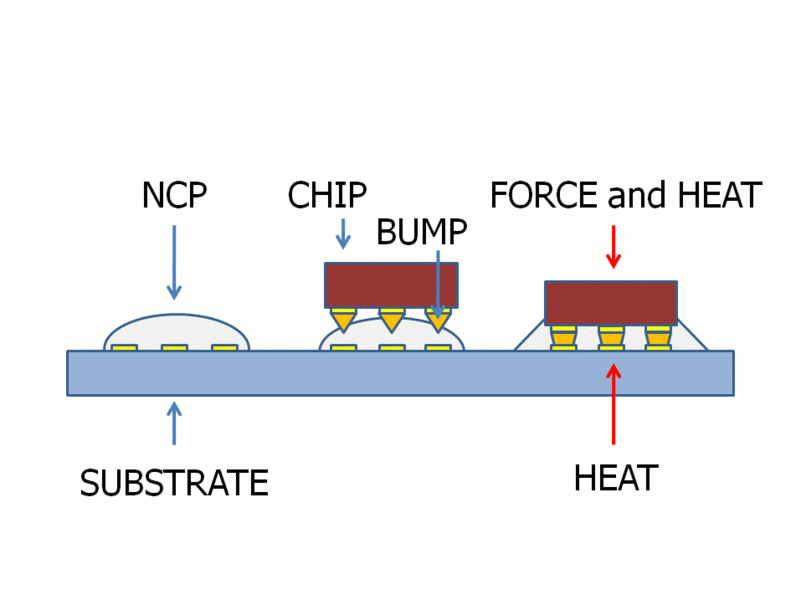

Jinou možností elektrického propojení dvou kontaktů je použití nevyplněných, nevodivých lepidel (NCA) a nálitků s výstupkem. Znamená to, že vodivý materiál (např. zlato) se narazí na plošky jednoho čipu. Mezi čip a substrát se nanese lepidlo a obě spojované části se stlačí k sobě. Během lisování se lepidlo zlatými nálitky rozprostře a přispívá k mechanické podpoře a fixaci.
Tato technika připojování elektrických kontaktů vyžaduje dobře připravenou matrici [dice] lícního čipu se zlatými nálitky. Tyto nálitky s výstupkem je možno doplnit zařízením k připojování drátu (kuličky), pracujícím v režimu nálitků s výstupkem. Matrice se pak montují pomocí zařízení k připojování lícních čipů a zlaté nálitky jsou přitlačovány k cílovým ploškám.
Po vložení čipu do lepidla je nutno jej nástrojem přidržovat v této poloze a vytvrzovat teplem nebo aktivovat UV zářením.
Optická lepidla
U optických aplikací je důležité používat lepidlo s vhodnými optickými vlastnostmi, např. indexem lomu. Bude-li adhezní materiál umístěn v hlavní ose optického systému, takže bude ovlivňovat optické charakteristiky, je třeba použít vhodné lepidlo. Po nanesení a připojení je možno tato lepidla okamžitě vytvrdit bodovým UV světlem. Mezi aplikace používající optická lepidla lze zařadit montáž skleněných víček, fixaci čoček nebo vláknové propojení čipu.
Zařízení k silovému připojování ACF
Vzhledem k nepřetržitému vývoji univerzálního zařízení FINEPLACER® pico ma, pro nejnovější aplikace anizotropního vodivého filmu (ACF) byla vyvinuta nová volitelná konfigurace.
- Připojovací síly až do 700 N.
- Přesnost osazení 5 µm.
- Vynikající koplanarita nástroje.
- Bezkonkurenční aplikační pružnost.
Spojovací systémy FINEPLACER®
Díky stavebnicovému konstrukčnímu přístupu je možno spojovací systémy FINEPLACER® konfigurovat prakticky pro jakoukoliv aplikaci.
- Jednotlivé stroje se vzájemně liší těmito hlavními znaky:
- mírou automatizace,
- optickým rozlišením, a
- přesností osazování.
Projděte si náš sortiment výrobků, nebo se obraťte na svého prodejce se žádostí o poskytnutí nejlepšího řešení s ohledem na specifické požadavky své aplikace.
![]() |
![]() |
![]() |
![]() |
![]() |
