Popis elektrických momentových šroubováků HIOS
Specifikace elektrických momentových šroubováků Hios
Základní a nejdůležitější rozlišení elektrických momentových šroubováků Hios je na komutátorové a bezkomutátorové šroubováky:
Komutátorové šroubováky | Bezkomutátorové šroubováky |
---|---|
Jsou poháněny klasickým motorem s uhlíkovými kartáčky, které lze vyměňovat.
Výhody:
|
Jsou poháněny bezkomutátorovým motorem bez uhlíkových kartáčků.
Výhody:
Bezkomutátorové šroubováky nejsou zdrojem prachu z uhlíkového kartáče, proto jsou vhodné do čistých prostor (clean rooms), kde je nežádoucí statická elektřina. |
Hios komutátorové šroubováky: |
Hios bezkomutátorové šroubováky: |

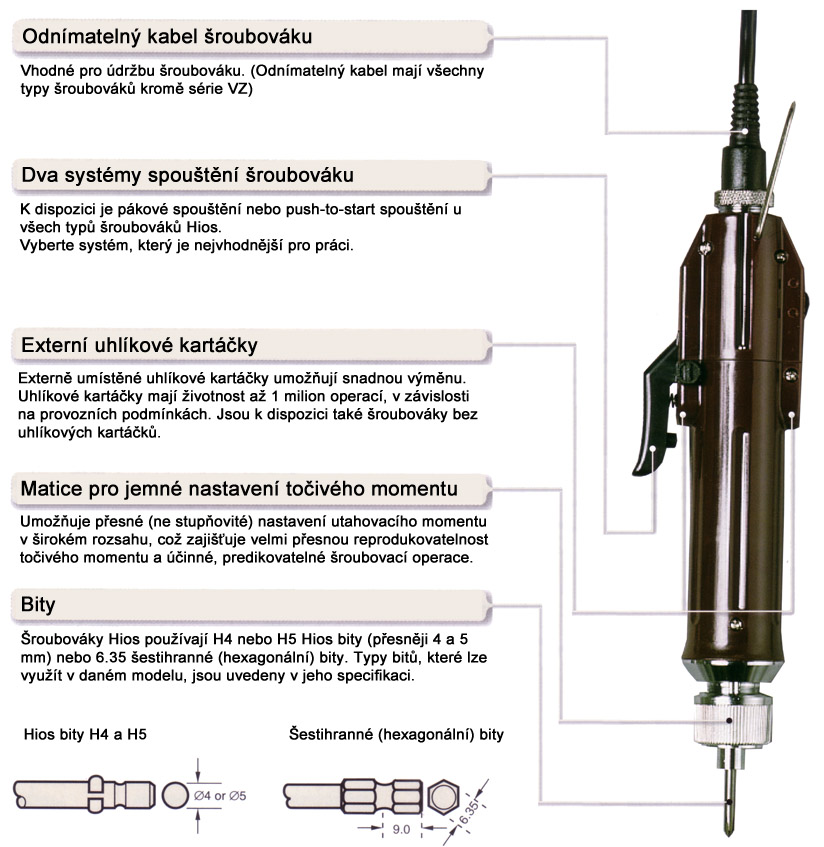

Komutátorové šroubováky Hios

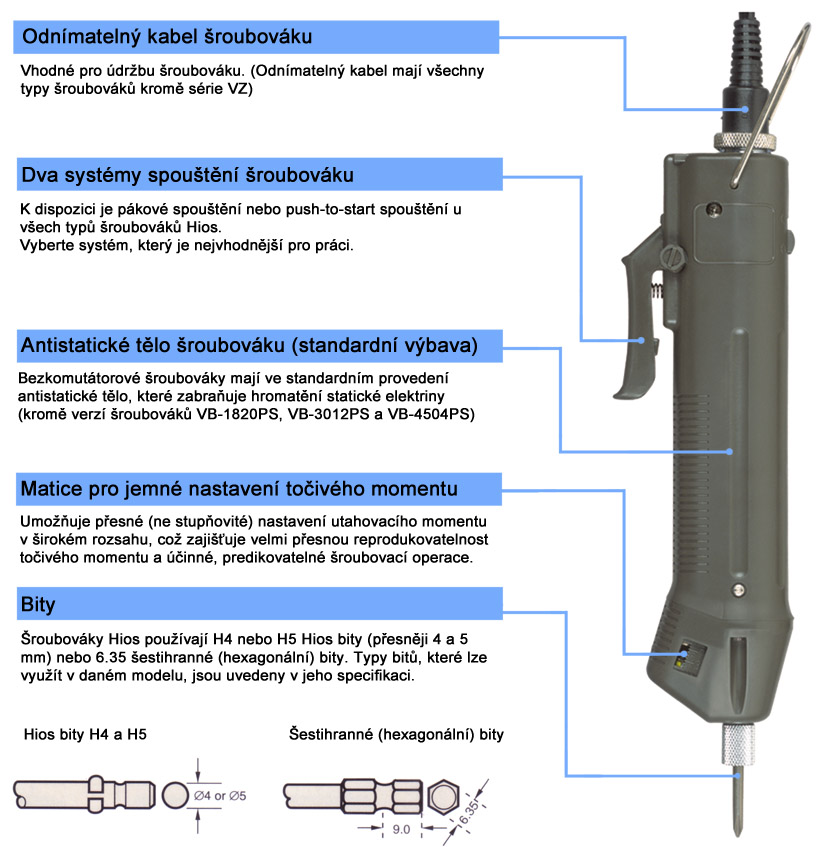

Bezkomutátorové šroubováky Hios
Varianty elektrických momentových šroubováků Hios

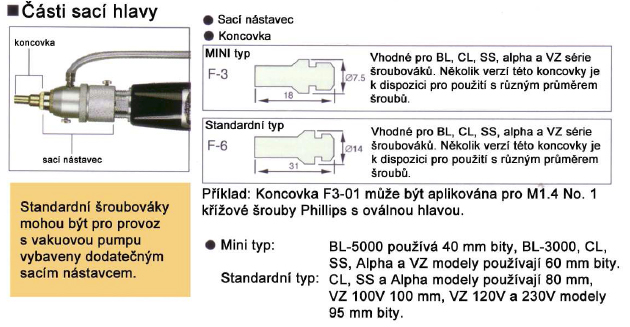

Elektrický momentový šroubovák s vakuovou pumpou
BL, CL, SS, Alpha a VZ série šroubováků mohou být vybaveny sací hlavou, která drží šrouby na nástavci a umožňuje tak operátorovi vyzvednout jej samotným nástrojem. Mění se tak v efektivní a úsporné zařízení, které pracuje s jakýmkoliv typem šroubu. Sací hlavy lze použít také k odstranění jemných částic generovaných šroubovacím procesem.
ESD / antistatický elektrický momentový šroubovák
Donedávna využívaly montážní linky k redukci statické elektřiny uzemnění připojené k nástavci elektrických šroubováků, avšak i tento postup neznamenal vyloučení nahromaděné statické elektřiny na samotném nástroji. Vzhledem k tomu, že se šroubováky zmenšují a k jejich výrobě se používají především plastové materiály, objevují se při výrobě stále častěji elektrostatické výboje. ESD série šroubováků zabraňují těmto výbojům použitím antistatických plastových materiálů. Jsou vhodné pro montáž zařízení z počítačových periferií, které jsou mimořádně citlivé na statickou elektřinu.
Antistatické plastové materiály používané při výrobě těla šroubováků, přepínače, páky a napájecího kabelu slouží k ochraně před hromaděním elektrostatického náběje. Povrchový odpor: 104 Ω.
ESD / antistatický elektrický momentový šroubovák vhodný do čistých prostor (clean rooms)
Šroubováky určené pro Clean room jsou vybaveny vakuovou pumpou a sací hlavou, čímž zajišťují úplné odstranění jemných částic vytvářených při procesu šroubování. Vakuová pumpa je pro snadnou údržbu samostatná.
Antistatické plastové materiály používané při výrobě těla šroubováku, přepínače, páky a napájecího kabelu slouží k ochraně před elektrostatickým výbojem. Matice k nastavení krouticího momentu je z nerezové oceli a sací hlava je galvanicky ošetřena metodou Kanigen pro ochranu před hromaděním elektrostatického náboje.
Vhodné pro použítí podle norem Clean room Třída 100 (Fe.STD.209E). Další varianty vhodné do Clean room jsou šroubováky s vakuovou pumpou přímo do Clean room (Q-CR) nebo antistatické šroubováky s vakuovou pumpou (Q-ESD). Případné dotazy adresujte na svého prodejce Hios produktů.
Bezhlučná varianta šroubováku
Bezhlučná varianta snižuje elektrický hluk generovaný šroubovákem. Všechny modely BL, alpha a SS série již obsahují tuto variantu ve standardu.
Pistolový typ šroubováku
Optimální šroubovák pro boční operace šroubování. Pistolové modely mají k dispozici bezhlučné verze.
Q - vakuový typ
ESD - ESD / antistatický typ
Q-CR-ESD - vakuový ESD / antistatický typ vhodný do clean room
NL - bezhlučný typ
OPC - typ s počitadlem šroubů
Šroubovák | Q | ESD | Q-CR-ESD | NL | OPC |
---|---|---|---|---|---|
Alpha-4500 / Alpha-4500 PS | • / • | • / • | • / - | ve standardu | - / - |
Alpha-5000 / Alpha-5000 PS | • / • | • / • | • / - | ve standardu | - / - |
Alpha-6500 / Alpha-6500 PS | • / • | • / • | • / • | ve standardu | - / - |
BL-2000 | - | • | • | - | • |
BL-3000 / BL-3000 PS | • / • | • / • | • / • | - / - | • / • |
BL-5000 / BL-5000 PS | • / • | • / • | • / • | - / - | • / • |
BL-5000-15 / BL-5000-15 PS | • / • | • / • | • / • | - / - | • / • |
BL-5000-20 / BL-5000-20 PS | • / • | • / • | • / • | - / - | • / • |
BL-5020 / BL-5020 PS | • / • | - / - | - / - | - / - | • / • |
BL-7000 / BL-7000 PS | • / • | • / • | • / • | - / - | • / • |
BL-7000HT / BL-7000HT PS | • / • | • / • | • / • | - / - | • / • |
BL-7000-20 / BL-7000-20 PS | • / • | • / • | • / • | - / - | • / • |
CL-2000 | • | • | - | ve standardu | - |
CL-3000 / CL-3000 PS | • / • | • / • | • / - | • / • | - / - |
CL-4000 / CL-4000 PS | • / • | • / • | • / - | • / • | - / - |
CL-6000 / CL-6000 PS | • / • | • / • | • / • | • / • | - / - |
CL-6500 / CL-6500 PS | • / • | • / • | • / • | • / • | - / - |
CL-7000 / CL-7000 PS | • / • | • / • | • / • | • / • | - / - |
CL-9000 | - | - | - | • | - |
PG-3000 | - | - | - | - | - |
PG-5000 | - | - | - | - | - |
PG-7000 | - | - | - | - | - |
SS-2000 | • | • | - | ve standardu | - |
SS-3000 / SS-3000 PS | • / • | • / • | • / - | ve standardu | - / - |
SS-4000 / SS-4000 PS | • / • | • / • | • / - | ve standardu | - / - |
SS-6500 | • | • | • | ve standardu | - / - |
SS-7000 | • | • | • | ve standardu | - / - |
VB-1510 / VB-1510 PS | - / - | - / - | - / - | - / - | • / • |
VB-1510-18 / VB-1510 PS | - / - | - / - | - / - | - / - | • / • |
VB-1820 / VB-1820 PS | • / • | - / - | - / - | - / - | • / • |
VB-3012 / VB-3012 PS | • / • | - / - | - / - | - / - | • / • |
VB-4504 / VB-4504 PS | • / • | - / - | - / - | - / - | • / • |
VB-4504 PS se stojanem | - / - | - / - | - / - | - / - | • / • |
VZ-1812 / VZ-1812 PS | • / • | - / - | - / - | - / - | - / - |
