Konfigurace osazovacího automatu SMD M10V

Datum: 12.08.2013
  |
Kategorie: Odborné vysvětlivky k produktům
Přehled konfigurace osazovacího automatu SMD M10V. Osazovací automat M10V je automat určený pro prototypy a krátké série. Zvláště je výhodný pro zájemce, kteří chtějí začít seriózně pracovat se SMD.
Osazovací automat SMD M10V Mechatronika je vynikající model pro prototypy a krátké série SMD. Cena osazovacího automatu M10V Mechatronika je srovnatelná s cenou osazovacích manupulátorů SMD.

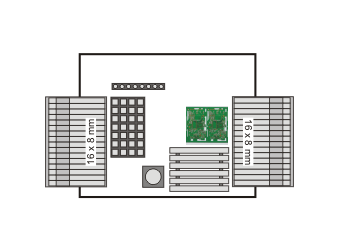

Konfigurace A
Příklad běžné konfigurace s páskovými, bulk a strip podavači. Konfigurace je typická pro DPS s menším počtem typů SMD.

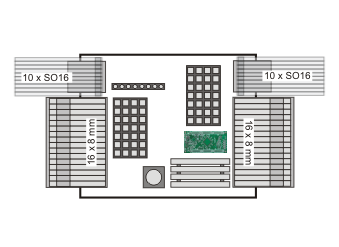

Konfigurace B
Příklad kombinované konfigurace s páskovými, tyčovými, bulk a strip podavači.

Příklad konfigurace:

  • páskové podavače: 32x8mm
  • bulk podavač: 1x
  • strip podavače (krátké pásky SMD): 5x

Příklad konfigurace:

  • páskové podavače: 32x8mm
  • tyčové podavače: 20xSO16
  • bulk podavače: 2x
  • strip podavače (krátké pásky SMD): 4x

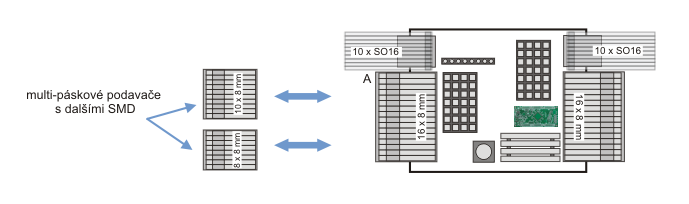

Konfigurace C
V případech, kdy nestačí standardní pozice podavačů SMD, je možné jednotlivé podavače měnit během vlastního osazování SMD. Osazovací automat M10V Mechatronika je ideální pro krátké série s vysokým počtem typů SMD. Poměr ceny a výkonu jednoho páskového podavače je natolik příznivá, že je možné si zakoupit několik multi-páskových podavačů i mimo standardní pozice automatu.

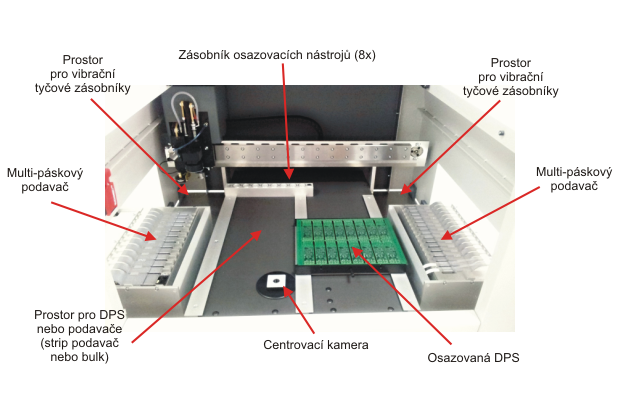

Popis osazovacího prostoru automatu M10V
