Měřiče Mark-10: série 5
Měřiče síly řady 5 představují cenově dostupné řešení pro aplikace s měřením tahové a tlakové síly.
Zkušební přístroj síly M7-200E
předchozí
další
Zkušební přístroj síly M7-200E
Zkušební přístroj síly M7-200E
Zkušební přístroj síly M7-200E
Zkušební přístroj síly M7-200E
Zkušební přístroj síly M7-200E
Zkušební přístroj síly M7-200E
Zkušební přístroj síly M7-200E
Zkušební přístroj síly M7-200E
Zkušební přístroj síly M7-200E
Varianty produktu
Katalogový list
Popis
- Kapacita přístroje 1000,0 N (200,0 lbF).
- Rozlišení 0,2 N (0,05 lbF).
- Vysoký vzorkovací kmitočet 14 000 Hz.
- Výstupy USB, RS-232, Mitutoyo (Digimatic) a analog.
- Kontinuální sběr dat až po 5000 datových záznamů, frekvencí až 14000 Hz, která lze stáhnou na PC.
- Paměť na individuální datové body pro až 5000 záznamů.
- Detekce zlomu vzorku s automatickými funkcemi, včetně zastavení pohybu stojanu.
- Detekce první / druhé špičky.
- Automatický výstup / ukládání dat / nulování po dokončení různých akcí.
- 5 měrných jednotek plus koeficient tření a uživatelem definovaná jednotka s nastavitelným jménem.
- Programovatelný příkazový řetězec pro nožní spínač.
- Programovatelné body nastavení, s indikátory a výstupem.
- Režim průměrování vypočte průměrné hodnoty v průběhu času.
- Režim externího spouštění pro testování kontaktu spínače nebo vzdálené zastavení aktualizace displeje.

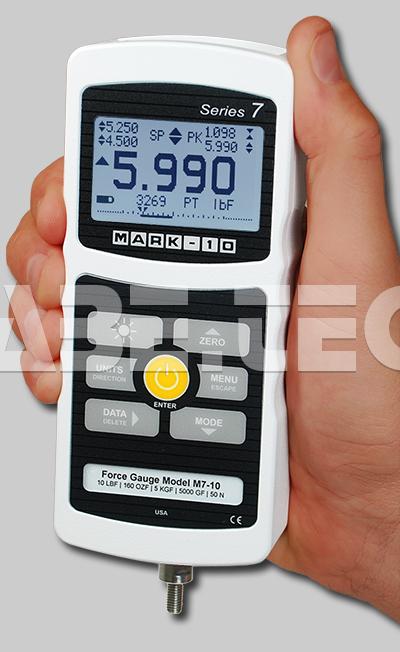

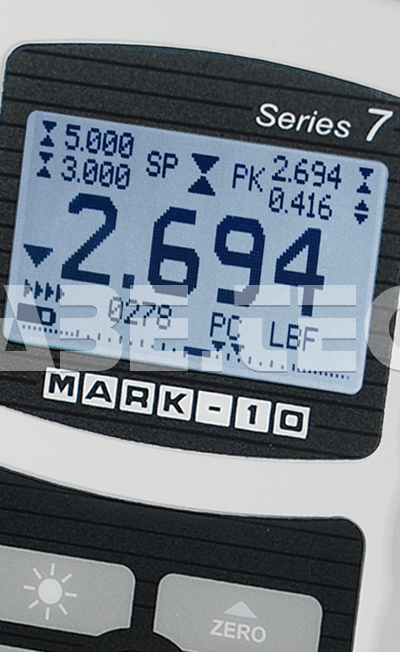

- Velký podsvícený grafický displej.
- Datová paměť s 5 000 místy se statistikou (min, max, průměr, standardní odchylka) a výstupy.
- Živý grafický ukazatel zátěže se značkami nastavených hodnot
- Konfigurovatelné akustické alarmy a tóny kláves.
- Ochrana heslem, konfigurovatelným pro jednotlivá tlačítka a kalibraci.

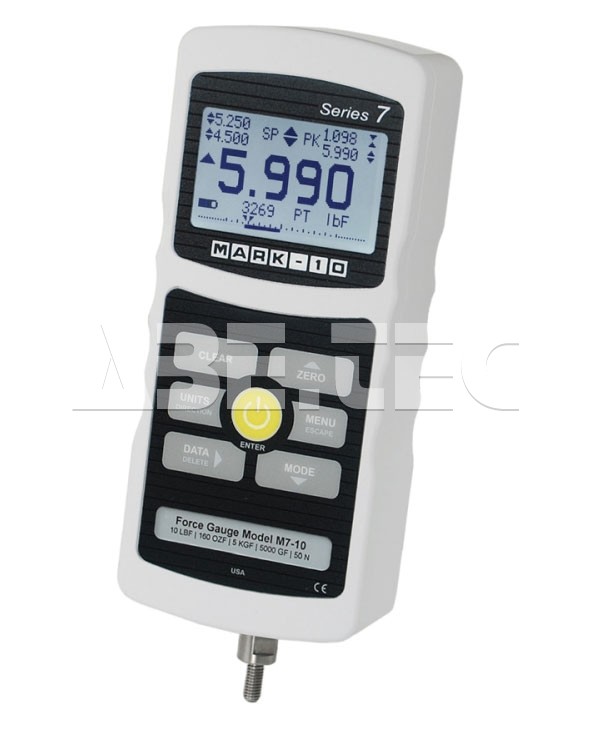

Série 7 profesionální digitálních měřičů síly je navržena s řadou sofistikovaných funkcí pro nejnáročnější aplikace měření tahové a kompresní síly, a to až do 2500 N (500 lbF). Měřidla jsou vybavena přesností ± 0,1% a velmi rychlou, špičkovou vzorkovací frekvencí 14 000 Hz, která produkuje spolehlivé výsledky pro extrémně rychlé akční testy.
Měřidla série 7 zahrnují všechny funkce řady 5, s několika dalšími funkcemi, včetně vysokorychlostního nepřetržitého zachycování a ukládání dat s pamětí až do 5000 hodnot. Měřidla jsou vybavena programovatelnou sekvencí navázanou na nožní pedál, detekcí zlomu a první/druhou detekcí špiček. Série 7 zahrnuje měrnou jednotu koeficientu tření a uživatelem definovanou jednotku. Pro zvýšení produktivity jsou měřidla vybavena automatickým výstupem dat, ukládáním dat a nulováním funkcí okamžitě po ukončení detekce zlomu, průměrování, externí spoušti a první a druhé detekci špiček.

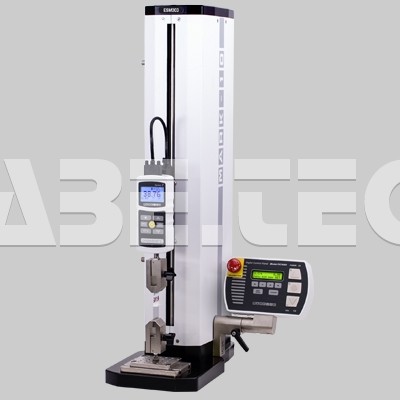

Měřiče síly série 7 jsou přímo kompatibilní se všemi Mark-10 zkušebními stojany, včetně ESM303. Tyto stojany umožňují testování řady funkcí, např. testování zlomu, zkoušky tahem, zkoušky komprese, dynamické zatížení, aj.

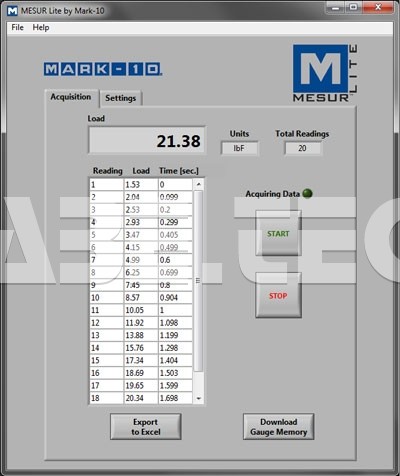

Měřidla obsahují MESURTM Lite software pro získávání dat, který tabeluje kontinuální nebo jednotlivá bodová data. Export jedním kliknutím do Excelu umožňuje další manipulaci s daty.
Technická specifikace:
| Přesnost: | ± 0,1% plné stupnice |
|---|---|
| Vzorkovací kmitočet: | 14 000 Hz |
| Napájení: | Síťový adaptér nebo akumulátor. Je zobrazen indikátor nízkého napětí baterie v několika krocích. V případě příliš nízkého napětí baterie se měřič automaticky vypne. |
| Životnost baterie: |
Podsvícení zapnuto: až 7 hodin trvalého používání. Podsvícení vypnuto: až 24 hodin trvalého používání. |
| Jednotky měření: | lbF, ozF, gF, N, kN, mN (závisí na modelu měřiče) |
| Výstupy: |

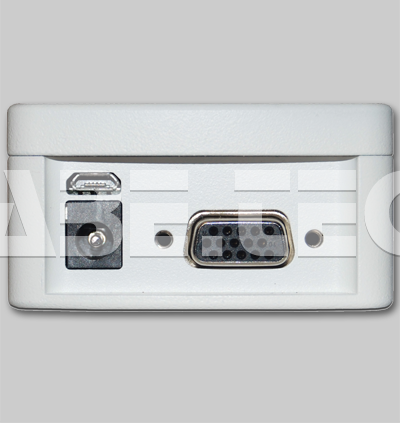

USB / RS-232: Konfigurovatelné až do 115 200 baud. Obsahuje jazyk pro ovládání měřiče GCL 2 pro plné ovládání pomocí počítače. Mitutoyo (Digimatic): Sériový BCD, vhodný pro všechny přístroje slučitelné s Mitutoyo SPC. Analog: ± 1 VCD, ± 0,25% plné stupnice při kapacitě. Univerzální: Tři výstupy s otevřeným konektorem, jeden vstup. Nastavené hodnoty: Tři linky s otevřeným konektorem. |
| Konfigurovatelná nastavení: | Digitální filtry, výstupy, automatický výstup (přes USB/RS-232), automatické vypnutí, implicitní nastavení, průměrovací režim, externí spínač, hesla, tóny kláves, akustické alarmy, podsvícení, kalibrace. |
| Bezpečné přetížení: | 200% plné stupnice (při 110% a více se na displeji zobrazí "OVER"). |
| Hmotnost: |
M7-012 až M7-100: 0,45 kg M7-200 až M7-500: 0,54 kg. |
| Součásti dodávky: | Transportní pouzdro, dlátko, kužel, drážka V, háček, ploška, prodlužovací tyč, univerzální síťový adaptér, baterie, návod pro rychlý start, kabel USB, jednotka CD (ovladač USB, software MESUR Lite, demoverze softwaru MESURgauge, a návod k použití), kalibrační certifikát NIST s daty. |
| Pracovní podmínky: | 4 - 38 °C, vlhkost max. 96%, nekondenzující |
| Záruka: | 3 roky |
| Závit | |
|---|---|
| M7-012E až M7-100E | #10-32M UNF |
| M5-200E až M5-500E | 5/16-18M UNC |
Porovnání přístrojů řady 7:
| Kapacita | Rozlišení | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Model | lbF | ozF | kgF | gF | N | kN | mN | lbF | ozF | kgF | gF | N | kN | mN |
| M7-012E | 0,12 | 2 | - | 50 | 0,5 | - | 500 | 0,00002 | 0,0005 | - | 0,01 | 0,0001 | - | 0,1 |
| M7-025E | 0,25 | 4 | - | 100 | 1 | - | 1000 | 0,00005 | 0,0001 | - | 0,02 | 0,0002 | - | 0,2 |
| M7-05E | 0,5 | 8 | - | 250 | 2,5 | - | 2500 | 0,0001 | 0,002 | - | 0,05 | 0,0005 | - | 0,5 |
| M7-2E | 2 | 32 | 1 | 1000 | 10 | - | - | 0,0005 | 0,01 | 0,0002 | 0,2 | 0,002 | - | - |
| M7-5E | 5 | 80 | 2,5 | 2500 | 25 | - | - | 0,001 | 0,02 | 0,0005 | 0,5 | 0,005 | - | - |
| M7-10E | 10 | 160 | 5 | 5000 | 50 | - | - | 0,002 | 0,05 | 0,001 | 1 | 0,01 | - | - |
| M7-20E | 20 | 320 | 10 | 10000 | 100 | - | - | 0,005 | 0,1 | 0,002 | 2 | 0,02 | - | - |
| M7-50E | 50 | 800 | 25 | 25000 | 250 | - | - | 0,01 | 0,2 | 0,005 | 5 | 0,05 | - | - |
| M7-100E | 100 | 1600 | 50 | 50000 | 500 | - | - | 0,02 | 0,5 | 0,01 | 10 | 0,1 | - | - |
| M7-200E | 200 | 3200 | 100 | - | 1000 | 1 | - | 0,05 | 1 | 0,02 | - | 0,2 | 0,0002 | - |
| M7-500E | 500 | 8000 | 250 | - | 2500 | 2,5 | - | 0,1 | 2 | 0,05 | - | 0,5 | 0,0005 | - |
Příslušenství, které je součástí dodávky:
| Model přístroje síly | |||
|---|---|---|---|
| Příslušenství | M7-012E až M7-20E | M7-50E až M7-100E | M7-200E až M7-500E |
| Prodlužovací tyč | G1024E | G1024E | G1031E |
| Kužel | G1026E | G1026E | G1033E |
| Dlátko | G1025E | G1025E | G1032E |
| Drážka V | G1027E | G1027E | G1034E |
| Ploška | G1029E | G1029E | G1036E |
| Háček | G1028E | G1028E | G1035E |
| Spojka | - | G1039E | G1037E |
Volitelné příslušenství (na objednávku):
| Volitelné příslušenství | Obj. kód |
|---|---|
| Široký sortiment zkušebních zařízení a upínacích přípravků. | |
|
Software MESURgauge Umožňuje sestavování tabulek a diagramů zátěže v závislosti na čase, nebo zátěže v závislosti na dráze. Dále vypočítává statistiky, exportuje do Excelu aj. |
15-1004E |
|
Výstupní kabely Posílají zkušební údaje do počítače, statistické tiskárny nebo jiného úložiště dat k další analýze. |
09-1163E 09-1165E |
| Náhradní baterie | 08-1026E |
| Náhradní AC adaptér, 220 V EUR | AC1031E |
| Montážní sada | AC1052E |

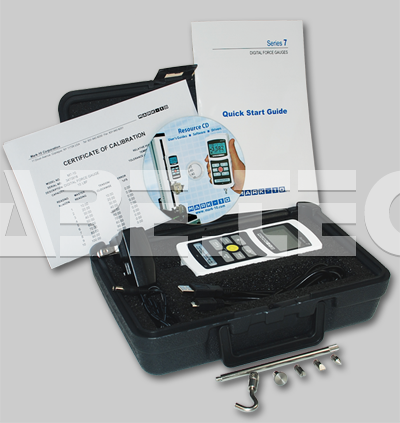

Obsah balení
- Transportní pouzdro.
- Dlátko, kužel, drážka V, háček, ploška.
- Prodlužovací tyč.
- Univerzální síťový adaptér.
- Baterie.
- Návod pro rychlý start.
- Kabel USB.
- Jednotka CD (ovladač USB, software MESUR Lite, demoverze softwaru MESURgauge a návod k použití).
-
Kalibrační certifikát NIST s daty.
Technická data (9)
Technická data k porovnání Zkušební přístroj síly M7-200E
| Název parametru | Hodnota |
|---|---|
| Typ zkušebního přístroje | měření síly |
| Vzorkovací kmitočet | 14000 Hz |
| Přesnost | ± 0.1 % |
| Výstupy | USB, RS-232, Mitutoyo (Digimatic), analog, univerzální, nastavené hodnoty |
| Kapacita silových přístrojů | 1000 N |
| Rozlišení | 0.2 N |
| Jednotky měření | lbF, ozF, kgF, N, kN |
| Rozměry | 64.3 x 149.4 x 33.6 mm |
| Hmotnost | 0.54 kg |
