Měřiče Mark-10: série 5
Měřiče síly řady 5 představují cenově dostupné řešení pro aplikace s měřením tahové a tlakové síly.

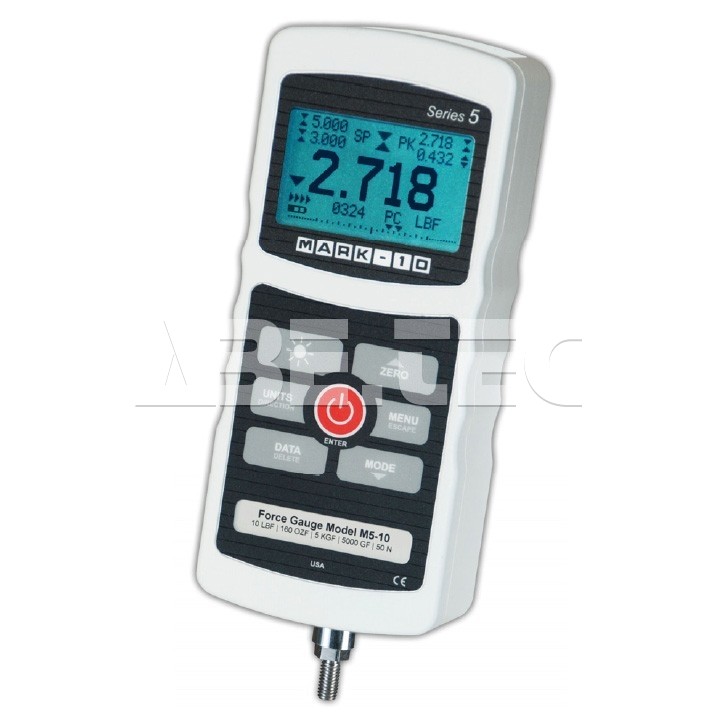

Zkušební přístroj síly M5-300E
předchozí
další

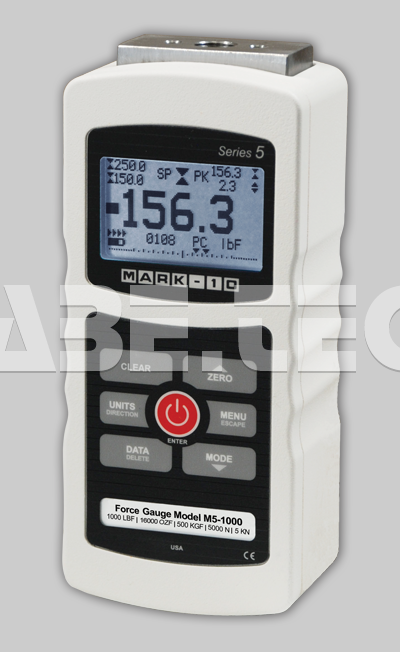

Zkušební přístroj síly M5-300
Zkušební přístroj síly M5-300
Zkušební přístroj síly M5-300
Zkušební přístroj síly M5-300
Zkušební přístroj síly M5-300
Zkušební přístroj síly M5-300
Zkušební přístroj síly M5-300
Zkušební přístroj síly M5-300
Zkušební přístroj síly M5-300
Zkušební přístroj síly M5-300
Zkušební přístroj síly M5-300
Zkušební přístroj síly M5-300
Zkušební přístroj síly M5-300
Zkušební přístroj síly M5-300
Varianty produktu
Katalogový list
Popis
- Kapacita přístroje 1500,0 N (300,0 lbF).
- Rozlišení 0,5 N (0,1 lbF).
- Vysoký vzorkovací kmitočet 7 000 Hz.

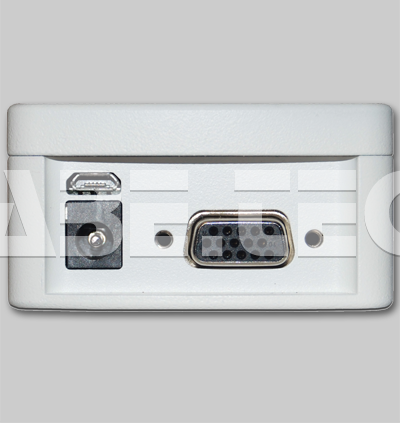

- Výstupy USB, RS-232, Mitutoyo a analog.

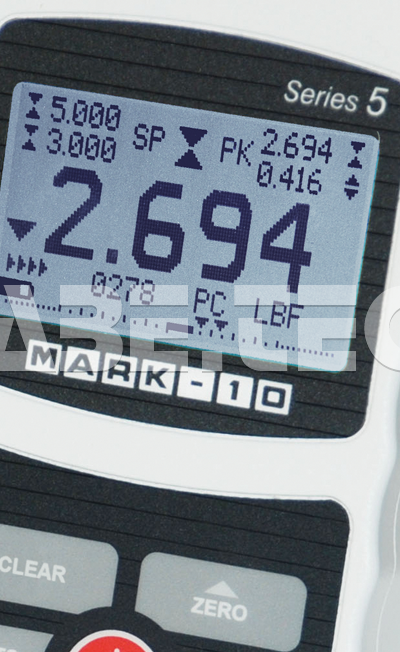

- Velký podsvícený grafický displej.
- Datová paměť s 1 000 místy se statistikou (min, max, průměr, standardní odchylka) a výstupy.
- Živý grafický ukazatel zátěže se značkami nastavených hodnot.
- Programovatelné nastavené hodnoty s alarmy a výstupy.
- Trvalé zobrazení špičkových údajů a nastavených hodnot.
- Průměrovací režim - vypočítává průměrné údaje v čase.
- Režim externího spínače - pro testování kontaktu spínač, nebo dálkové zastavení aktualizace zobrazení.
- Automatický datový výstup přes USB/RS-232.
- 5 volitelných jednotek měření.
- Konfigurovatelné akustické alarmy a tóny kláves.
- Ochrana heslem, konfigurovatelným pro jednotlivá tlačítka a kalibraci.

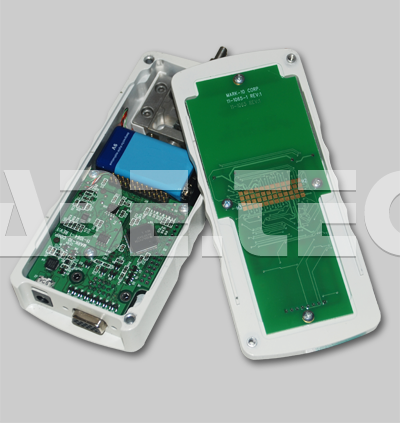

Zdokonalené digitální měřiče síly řady 5 jsou určeny k testování tahových a tlakových sil v četných aplikacích prakticky v každém průmyslovém odvětví, s kapacitami od 0,5 N až 2500 N (0,12 lb do 500 lb). Měřiče se vyznačují v průmyslu ojedinělým vzorkovacím kmitočtem 7 000 Hz, což dává přesné výsledky i v případě rychlých testů. Přesnost je ± 0,1% plné stupnice ± 1 číslice, a rozlišení je 1/5000. Velký podsvícený grafický displej LCD zobrazuje velké, čitelné znaky a jednoduché navigační menu umožňuje rychlý přístup k četným funcím a konfigurovatelným parametrům měřičů. Data lze přenášet do počítače nebo jiného úložiště dat prostřednictvím výstupů USB, RS-232, Mitutoyo (Digimatic) nebo analog.
Přístroj je vybaven datovou pamětí, která pojme až 1 000 údajů, jako jsou statistické výpočty, a výstupem na počítač. Integrované nastavené hodnoty s indikátory jsou ideální pro testování vyhovuje/nevyhovuje a pro spínání externích zařízení, jako je alarm, relé nebo zkušební zařízení. Měřiče jsou chráněny před přetížením až do 150% kapacity. Na displeji se zobrazuje analogová lišta, na níž se graficky zobrazuje aplikovaná síla.

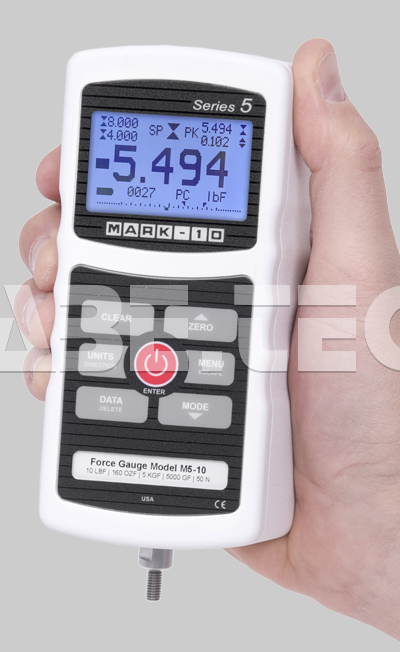

Průměrovací režim řady 5 je odpovědí na potřebu zaznamenávat průměrnou sílu v čase, což je užitečné v takových aplikacích, jako je test odlupování, zatímco režim externího spínače zjednodušuje a zpřesňuje testování aktivací spínače. Ergonomická, reverzibilní hliníková konstrukce dovoluje práci z ruky nebo s montáží na zkušební zařízení v případě náročnějších požadavků na testování.

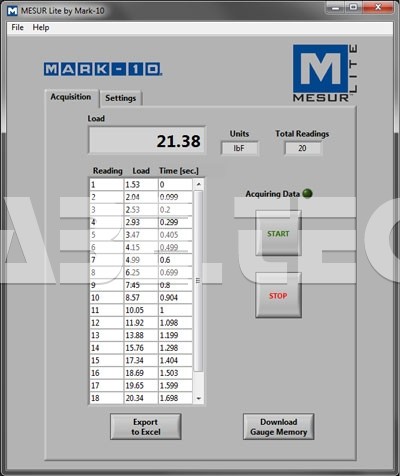

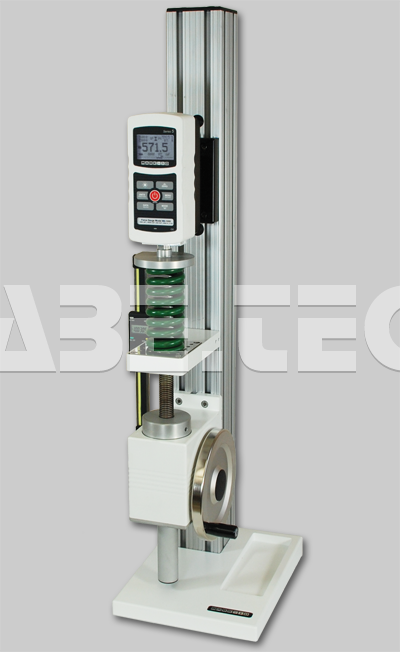

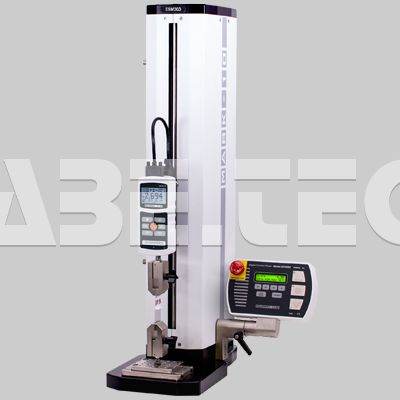

Digitální měřiče síly řady 5 jsou přímo slučitelné se zkušebním zařízením, upínacími přípravky a softwarem Mark-10. Měřiče řady 5 obsahují software pro sběr dat MESUR Lite. Software MESUR Lite vynáší do tabulek průběžná nebo bodová data z měřičů řady 5 a 4. Data uložená v paměti měřiče je možno rovněž stahovat hromadně. Export do Excelu jediným kliknutím usnadňuje další manipulaci s daty.
Měřiče síly řady 5 se dodávají v čalouněném transportním kufříku s dlátkem, kuželem, drážkou V, háčkem, ploškou, prodlužovací tyčí, univerzálním síťovým adaptérem, baterií, návodem pro rychlý start, kabelem USB, jednotkou CD (ovladač USB, demoverze softwaru MESURgauge a návod pro rychlý start) a kalibračním certifikátem NIST s daty.
Technická specifikace:
| Přesnost: | ± 0,1% plné stupnice ± 1 číslice |
|---|---|
| Vzorkovací kmitočet: | 7 000 Hz |
| Napájení: | Síťový adaptér nebo akumulátor. Je zobrazen indikátor nízkého napětí baterie v několika krocích. V případě příliš nízkého napětí baterie se měřič automaticky vypne. |
| Životnost baterie: |
Podsvícení zapnuto: až 7 hodin trvalého používání. Podsvícení vypnuto: až 24 hodin trvalého používání. |
| Jednotky měření: | lbF, ozF, kgF, N, kN |
| Výstupy: |
USB / RS-232: Konfigurovatelné až do 115 200 baud. Obsahuje jazyk pro ovládání měřiče GCL 2 pro plné ovládání pomocí počítače. Mitutoyo (Digimatic): Sériový BCD, vhodný pro všechny přístroje slučitelné s Mitutoyo SPC. Analog: ± 1 VCD, ± 0,25% plné stupnice při kapacitě. Univerzální: Tři výstupy s otevřeným konektorem, jeden vstup. Nastavené hodnoty: Tři linky s otevřeným konektorem. |
| Konfigurovatelná nastavení: | Digitální filtry, výstupy, automatický výstup (přes USB/RS-232), automatické vypnutí, implicitní nastavení, průměrovací režim, externí spínač, hesla, tóny kláves, akustické alarmy, podsvícení, kalibrace. |
| Bezpečné přetížení: | 150% plné stupnice (při 110% a více se na displeji zobrazí "OVER"). |
| Hmotnost: | 0,54 kg |
| Součásti dodávky: | Transportní pouzdro, dlátko, kužel, drážka V, háček, ploška, prodlužovací tyč, univerzální síťový adaptér, baterie, návod pro rychlý start, kabel USB, jednotka CD (ovladač USB, software MESUR Lite, demoverze softwaru MESURgauge, a návod k použití), kalibrační certifikát NIST s daty. |
| Záruka: | 3 roky |

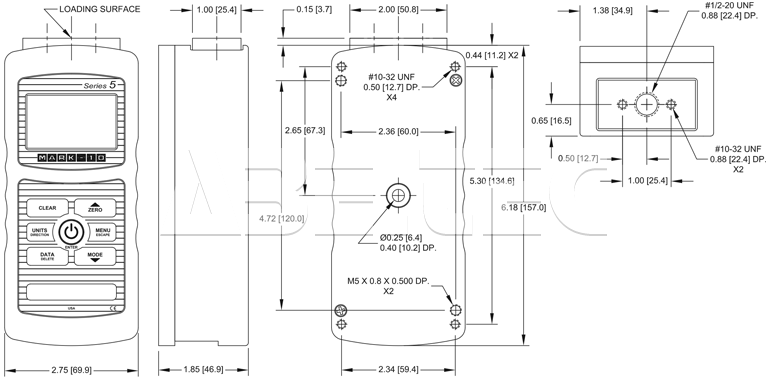

| Závit | Šestihran (HEX) | |
|---|---|---|
| M5-012E až M5-100E | #10-32M UNF | 5/16 [7,94] |
| M5-200E až M5-500E | 5/16-18M UNC | 11/32 [8,74] |
| M5-1000E | 1/2-20F |
Porovnání přístrojů řady 5:
| Kapacita | Rozlišení | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Model | lbF | ozF | kgF | gF | N | kN | mN | lbF | ozF | kgF | gF | N | kN | mN |
| M5-012E | 0,12 | 2 | - | 50 | 0,5 | - | 500 | 0,00002 | 0,0005 | - | 0,01 | 0,0001 | - | 0,1 |
| M5-025E | 0,25 | 4 | - | 100 | 1 | - | 1000 | 0,00005 | 0,0001 | - | 0,02 | 0,0002 | - | 0,2 |
| M5-05E | 0,5 | 8 | - | 250 | 2,5 | - | 2500 | 0,0001 | 0,002 | - | 0,05 | 0,0005 | - | 0,5 |
| M5-2E | 2 | 32 | 1 | 1000 | 10 | - | - | 0,0005 | 0,01 | 0,0002 | 0,2 | 0,002 | - | - |
| M5-5E | 5 | 80 | 2,5 | 2500 | 25 | - | - | 0,001 | 0,02 | 0,0005 | 0,5 | 0,005 | - | - |
| M5-10E | 10 | 160 | 5 | 5000 | 50 | - | - | 0,002 | 0,05 | 0,001 | 1 | 0,01 | - | - |
| M5-20E | 20 | 320 | 10 | 10000 | 100 | - | - | 0,005 | 0,1 | 0,002 | 2 | 0,02 | - | - |
| M5-50E | 50 | 800 | 25 | 25000 | 250 | - | - | 0,01 | 0,2 | 0,005 | 5 | 0,05 | - | - |
| M5-100E | 100 | 1600 | 50 | 50000 | 500 | - | - | 0,02 | 0,5 | 0,01 | 10 | 0,1 | - | - |
| M5-200E | 200 | 3200 | 100 | - | 1000 | 1 | - | 0,05 | 1 | 0,02 | - | 0,2 | 0,0002 | - |
| M5-300E | 300 | 4800 | 150 | - | 1500 | 1,5 | - | 0,1 | 2 | 0,05 | - | 0,5 | 0,0005 | |
| M5-500E | 500 | 8000 | 250 | - | 2500 | 2,5 | - | 0,1 | 2 | 0,2 | - | 0,5 | 0,0005 | - |
| M5-750E* | 750 | 12000 | 375 | - | 3850 | 3,75 | - | 0,5 | 10 | 0,2 | - | 2 | 0,002 | - |
| M5-1000E* | 1000 | 16000 | 500 | - | 5000 | 5 | - | 0,5 | 5 | 0,2 | - | 2 | 0,002 | - |
| M5-1500E* | 1500 | 24000 | 750 | - | 7500 | 7,5 | - | 1 | 20 | 0,5 | - | 5 | 0,005 | - |
| M5-2000E* | 2000 | 32000 | 1000 | - | 10000 | 10 | - | 1 | 20 | 0,5 | - | 5 | 0,005 | - |
* Poznámka: Při síle 2500 N a vyšší se siloměry nedoporučují pro aplikace, při nichž hrozí náhlé ostré prasknutí, např. stlačování křehkých materiálů, tahové testování svárů atd. Pro tyto aplikace doporučujeme indikátory se snímačem zatížení.
Příslušenství, které je součástí dodávky:
| Model přístroje síly | |||||
|---|---|---|---|---|---|
| Příslušenství | M5-012 až M5-20 | M5-50 až M5-100 | M5-200 až M5-500 | M5-750 až M5-1000 | M5-1500 až M-2000 |
| Prodlužovací tyč | G1024E | G1024E | G1031E | G1031E | G1031E |
| Kužel | G1026E | G1026E | G1033E | G1033E | G1033E |
| Dlátko | G1025E | G1025E | G1032E | G1032E | G1032E |
| Drážka V | G1027E | G1027E | G1034E | G1034E | G1034E |
| Ploška | G1029E | G1029E | G1036E | G1036E | G1036E |
| Háček | G1028E | G1028E | G1035E | G1042E | - |
| Spojka | - | G1039E | G1037E | - | - |
| Adaptér závitu | - | - | - | G1041E | G1041E |
Volitelné příslušenství (na objednávku):
| Volitelné příslušenství | Obj. kód |
|---|---|
| Široký sortiment zkušebních zařízení a upínacích přípravků. | |
|
Software MESURgauge Umožňuje sestavování tabulek a diagramů zátěže v závislosti na čase, nebo zátěže v závislosti na dráze. Dále vypočítává statistiky, exportuje do Excelu aj. |
15-1004E |
|
Výstupní kabely Posílají zkušební údaje do počítače, statistické tiskárny nebo jiného úložiště dat k další analýze. |
09-1163E 09-1165E |
| Náhradní síťový kabel, 220 V EUR | AC1031 |
| Sada montážních desek | AC1052 |

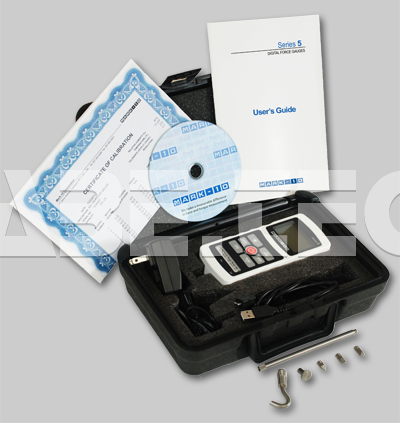

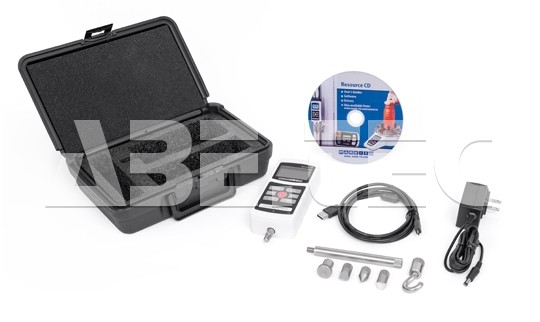

Obsah balení
Siloměry série 5 jsou dodávány s následujícím příslušenstvím:
- 1x prodlužovací tyč*
- 1 x háček*
- 1 x kužel*
- 1 x dlátko*
- 1 x V-drážka*
- 1 x ploška*
- 1 x spojka*
- 1 x závitový adaptér*
- 1 x přenosný kufřík
- 1 x USB kabel
- 1 x AC adaptér
- 1 x baterie
- 1 x CD
- 1 x certifikát o kalibraci s daty
* Konkrétní příslušenství závisí na modelu tlakoměru, viz tabulka "Příslušenství, které je součástí dodávky".
Technická data (8)
Technická data k porovnání Zkušební přístroj síly M5-300E
| Název parametru | Hodnota |
|---|---|
| Typ zkušebního přístroje | měření síly |
| Vzorkovací kmitočet | 7000 Hz |
| Přesnost | ± 0.1 % |
| Výstupy | USB, RS-232, Mitutoyo (Digimatic), analog, univerzální, nastavené hodnoty |
| Kapacita silových přístrojů | 1500.0 N |
| Rozlišení | 0.5 N |

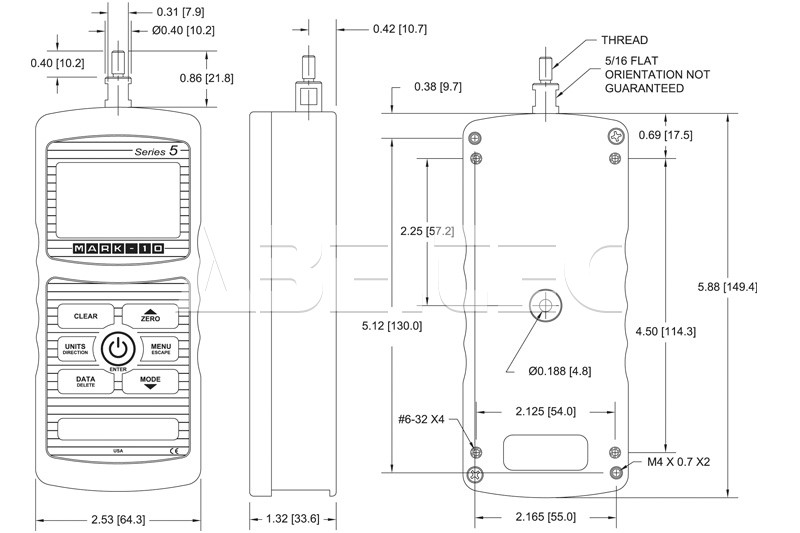

| Rozměry | 64.3 x 149.4 x 33.6 mm |
| Hmotnost | 0.54 kg |
Příslušenství (6)
Zobrazení:
Obrázkové zobrazení
Tabulkové zobrazení
Software pro analýzu zátěže a dráhy MESURgauge 15-1004E
MESURgauge je program pro měření a analýzu, určený k rozšíření funkčnosti přístrojů k měření síly a momentu. MESURgauge sbírá údaje z jakéhokoliv měřiče síly nebo momentu s výstupem RS-232, a zobrazuje data ve formě tabulky nebo grafu.
Komunikační kabel 09-1163E
Komunikační kabel od zkušebních zařízení síly série M4 a M5 do RS232 DB-9.
Komunikační kabel 09-1165E
USB komunikační kabel propojující zkušební zařízení síly série M3, M4 a M5 s počítačem.
Baterie 08-1026E
Je určena pro použití ve všech měřičích síly řady M3, M4 a M5, 8.4V.
Síťový adaptér AC1031E
Univerzální síťový adaptér / nabíječ pro měřiče síly nebo měřiče momentu Mark-10, 220V EU.
Sada montážních desek AC1052
Univerzální sada montážních desek vhodná pro všechny siloměry Mark-10 o kapacitě 0,5 - 2500 N.
