Zkušební přístroj síly M5-20E

Obj. číslo:

106001006

Výrobce:

Kategorie:

Série 5

Dostupnost:

4 - 7 týdnů

přímý dovoz z USA

předchozí

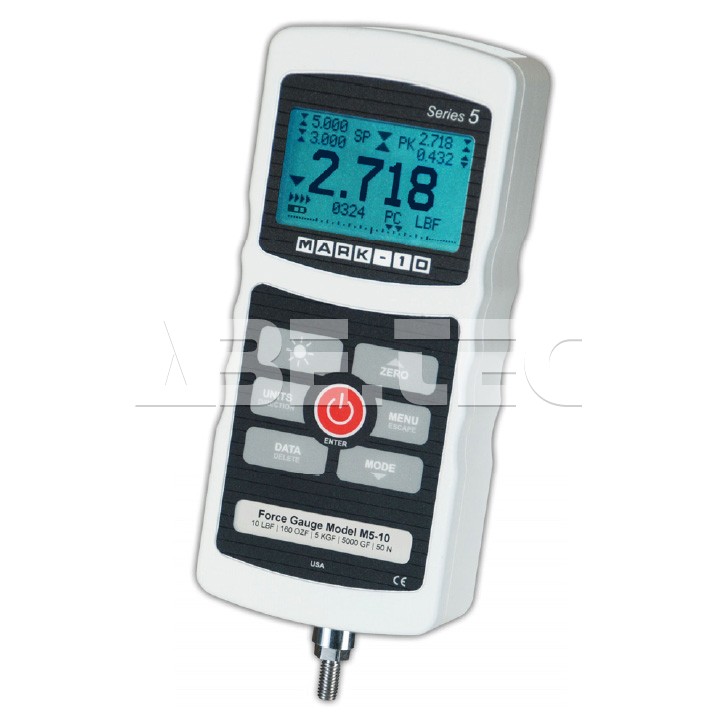

Zkušební přístroj síly M5-20E je vybaven robustním hliníkovým pouzdrem s velkým, snadno čitelným displejem

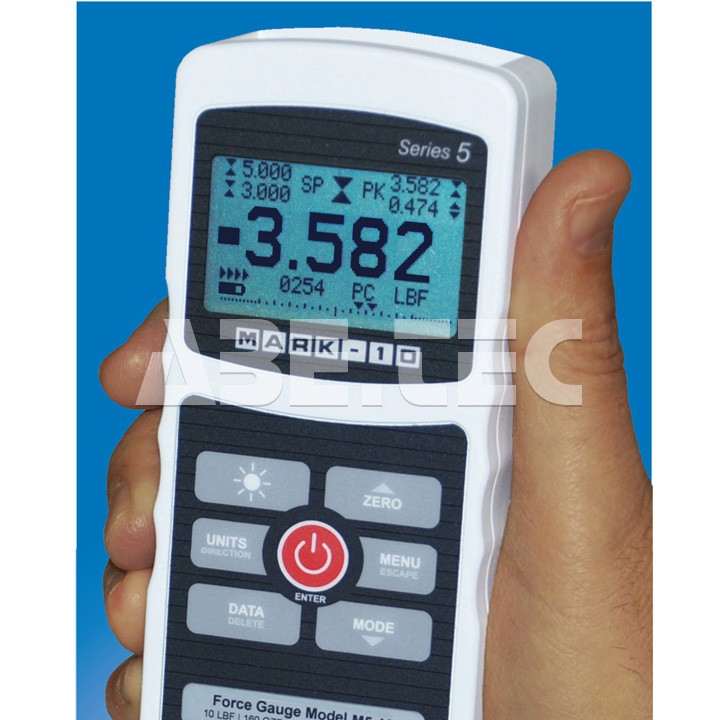

Podsvícený displej s velkými a snadno čitelnými číslicemi ukazuje maximální hodnoty, hodnoty žádaného ukazatele, analogový sloupcový graf zatížení atd. USB, DB-15 a napájecí konektory jsou zapuštěny do pouzdra pro lepší ochranu.

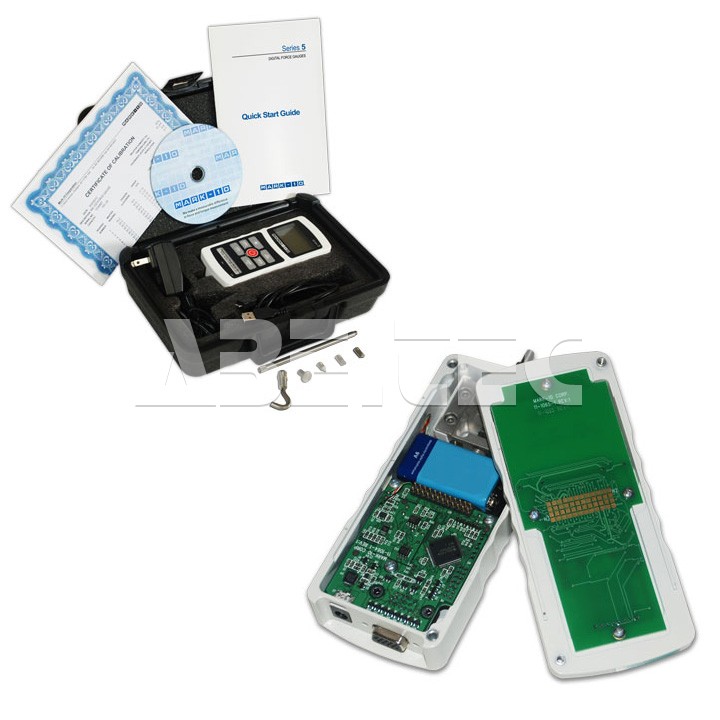

Obsah balení, speciální reversibilní pouzdro.

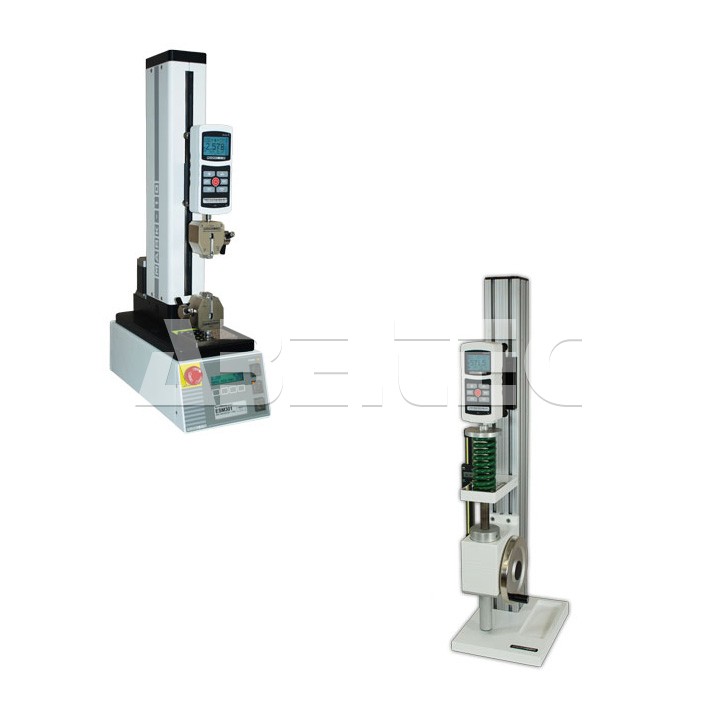

Zkušební přístroj síly M5-20E lze kombinovat s různými typy stojanů.

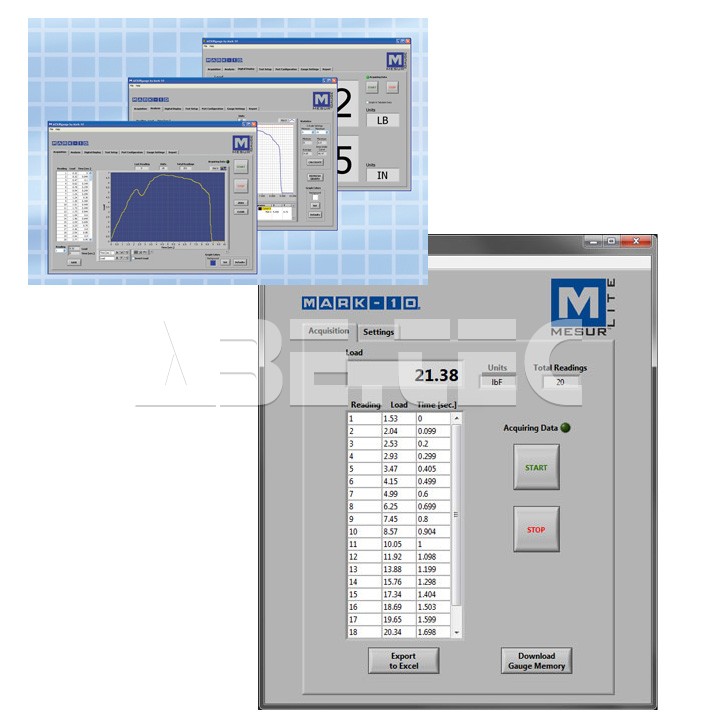

Zkušební přístroj síly M5-20E je dodáván spolu se softwarem MESUR Lite.

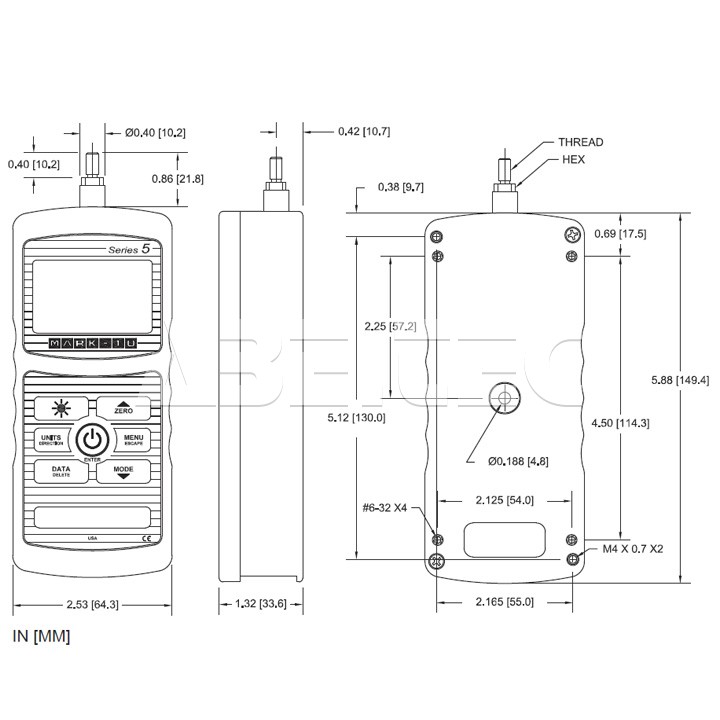

další Zkušební přístroj síly M5-20E Zkušební přístroj síly M5-20E je vybaven robustním hliníkovým pouzdrem... Zkušební přístroj síly M5-20E - rozměry Podsvícený displej s velkými a snadno čitelnými číslicemi ukazuje maxi... Obsah balení, speciální reversibilní pouzdro. Zkušební přístroj síly M5-20E lze kombinovat s různými typy stojanů. Zkušební přístroj síly M5-20E je dodáván spolu se softwarem MESUR Lite...

Varianty produktu
Katalogový list

◄ ►

Kapacita přístroje 100,0 N (20,0 lbF).
Rozlišení 0,02 N (0,005 lbF).
Vysoký vzorkovací kmitočet 7 000 Hz.
Výstupy USB, RS-232, Mitutoyo a analog.
Velký podsvícený grafický displej.
Datová paměť s 1 000 místy se statistikou (min, max, průměr, standardní odchylka) a výstupy.
Živý grafický ukazatel zátěže se značkami nastavených hodnot.
Programovatelné nastavené hodnoty s alarmy a výstupy.
Trvalé zobrazení špičkových údajů a nastavených hodnot.
Průměrovací režim - vypočítává průměrné údaje v čase.
Režim externího spínače - pro testování kontaktu spínač, nebo dálkové zastavení aktualizace zobrazení.
Automatický datový výstup přes USB/RS-232.
5 volitelných jednotek měření.
Konfigurovatelné akustické alarmy a tóny kláves.
Ochrana heslem, konfigurovatelným pro jednotlivá tlačítka a kalibraci.

Zdokonalené digitální měřiče síly řady 5 jsou určeny k testování tahových a tlakových sil v četných aplikacích prakticky v každém průmyslovém odvětví, s kapacitami od 0,5 N až 2500 N (0,12 lb do 500 lb). Měřiče se vyznačují v průmyslu ojedinělým vzorkovacím kmitočtem 7 000 Hz, což dává přesné výsledky i v případě rychlých testů. Přesnost je ± 0,1% plné stupnice ± 1 číslice, a rozlišení je 1/5000. Velký podsvícený grafický displej LCD zobrazuje velké, čitelné znaky a jednoduché navigační menu umožňuje rychlý přístup k četným funcím a konfigurovatelným parametrům měřičů. Data lze přenášet do počítače nebo jiného úložiště dat prostřednictvím výstupů USB, RS-232, Mitutoyo (Digimatic) nebo analog.

Přístroj je vybaven datovou pamětí, která pojme až 1 000 údajů, jako jsou statistické výpočty, a výstupem na počítač. Integrované nastavené hodnoty s indikátory jsou ideální pro testování vyhovuje/nevyhovuje a pro spínání externích zařízení, jako je alarm, relé nebo zkušební zařízení. Měřiče jsou chráněny před přetížením až do 150% kapacity. Na displeji se zobrazuje analogová lišta, na níž se graficky zobrazuje aplikovaná síla.

Průměrovací režim řady 5 je odpovědí na potřebu zaznamenávat průměrnou sílu v čase, což je užitečné v takových aplikacích, jako je test odlupování, zatímco režim externího spínače zjednodušuje a zpřesňuje testování aktivací spínače. Ergonomická, reverzibilní hliníková konstrukce dovoluje práci z ruky nebo s montáží na zkušební zařízení v případě náročnějších požadavků na testování.

Digitální měřiče síly řady 5 jsou přímo slučitelné se zkušebním zařízením, upínacími přípravky a softwarem Mark-10. Měřiče řady 5 obsahují software pro sběr dat MESUR Lite. Software MESUR Lite vynáší do tabulek průběžná nebo bodová data z měřičů řady 5 a 4. Data uložená v paměti měřiče je možno rovněž stahovat hromadně. Export do Excelu jediným kliknutím usnadňuje další manipulaci s daty.

Měřiče síly řady 5 se dodávají v čalouněném transportním kufříku s dlátkem, kuželem, drážkou V, háčkem, ploškou, prodlužovací tyčí, univerzálním síťovým adaptérem, baterií, návodem pro rychlý start, kabelem USB, jednotkou CD (ovladač USB, demoverze softwaru MESURgauge a návod pro rychlý start) a kalibračním certifikátem NIST s daty.

Technická specifikace:

Přesnost:	± 0,1% plné stupnice ± 1 číslice
Vzorkovací kmitočet:	7 000 Hz
Napájení:	Síťový adaptér nebo akumulátor. Je zobrazen indikátor nízkého napětí baterie v několika krocích. V případě příliš nízkého napětí baterie se měřič automaticky vypne.
Životnost baterie:	Podsvícení zapnuto: až 7 hodin trvalého používání. Podsvícení vypnuto: až 24 hodin trvalého používání.
Jednotky měření:	lbF, ozF, kgF, gF, N
Výstupy:	USB / RS-232: Konfigurovatelné až do 115 200 baud. Obsahuje jazyk pro ovládání měřiče GCL 2 pro plné ovládání pomocí počítače. Mitutoyo (Digimatic): Sériový BCD, vhodný pro všechny přístroje slučitelné s Mitutoyo SPC. Analog: ± 1 VCD, ± 0,25% plné stupnice při kapacitě. Univerzální: Tři výstupy s otevřeným konektorem, jeden vstup. Nastavené hodnoty: Tři linky s otevřeným konektorem.
Konfigurovatelná nastavení:	Digitální filtry, výstupy, automatický výstup (přes USB/RS-232), automatické vypnutí, implicitní nastavení, průměrovací režim, externí spínač, hesla, tóny kláves, akustické alarmy, podsvícení, kalibrace.
Bezpečné přetížení:	150% plné stupnice (při 110% a více se na displeji zobrazí "OVER").
Hmotnost:	0,45 kg
Součásti dodávky:	Transportní pouzdro, dlátko, kužel, drážka V, háček, ploška, prodlužovací tyč, univerzální síťový adaptér, baterie, návod pro rychlý start, kabel USB, jednotka CD (ovladač USB, software MESUR Lite, demoverze softwaru MESURgauge, a návod k použití), kalibrační certifikát NIST s daty.
Záruka:	3 roky

	Závit	Šestihran (HEX)
M5-012E až M5-100E	#10-32M UNF	5/16 [7,94]
M5-200E až M5-500E	5/16-18M UNC	11/32 [8,74]
M5-1000E	1/2-20F

Porovnání přístrojů řady 5:

	Kapacita							Rozlišení
Model	lbF	ozF	kgF	gF	N	kN	mN	lbF	ozF	kgF	gF	N	kN	mN
M5-012E	0,12	2	-	50	0,5	-	500	0,00002	0,0005	-	0,01	0,0001	-	0,1
M5-025E	0,25	4	-	100	1	-	1000	0,00005	0,0001	-	0,02	0,0002	-	0,2
M5-05E	0,5	8	-	250	2,5	-	2500	0,0001	0,002	-	0,05	0,0005	-	0,5
M5-2E	2	32	1	1000	10	-	-	0,0005	0,01	0,0002	0,2	0,002	-	-
M5-5E	5	80	2,5	2500	25	-	-	0,001	0,02	0,0005	0,5	0,005	-	-
M5-10E	10	160	5	5000	50	-	-	0,002	0,05	0,001	1	0,01	-	-
M5-20E	20	320	10	10000	100	-	-	0,005	0,1	0,002	2	0,02	-	-
M5-50E	50	800	25	25000	250	-	-	0,01	0,2	0,005	5	0,05	-	-
M5-100E	100	1600	50	50000	500	-	-	0,02	0,5	0,01	10	0,1	-	-
M5-200E	200	3200	100	-	1000	1	-	0,05	1	0,02	-	0,2	0,0002	-
M5-300E	300	4800	150	-	1500	1,5	-	0,1	2	0,05	-	0,5	0,0005
M5-500E	500	8000	250	-	2500	2,5	-	0,1	2	0,2	-	0,5	0,0005	-
M5-750E*	750	12000	375	-	3850	3,75	-	0,5	10	0,2	-	2	0,002	-
M5-1000E*	1000	16000	500	-	5000	5	-	0,5	5	0,2	-	2	0,002	-
M5-1500E*	1500	24000	750	-	7500	7,5	-	1	20	0,5	-	5	0,005	-
M5-2000E*	2000	32000	1000	-	10000	10	-	1	20	0,5	-	5	0,005	-

* Poznámka: Při síle 2500 N a vyšší se siloměry nedoporučují pro aplikace, při nichž hrozí náhlé ostré prasknutí, např. stlačování křehkých materiálů, tahové testování svárů atd. Pro tyto aplikace doporučujeme indikátory se snímačem zatížení.

Příslušenství, které je součástí dodávky:

	Model přístroje síly
Příslušenství	M5-012 až M5-20	M5-50 až M5-100	M5-200 až M5-500	M5-750 až M5-1000	M5-1500 až M-2000
Prodlužovací tyč	G1024E	G1024E	G1031E	G1031E	G1031E
Kužel	G1026E	G1026E	G1033E	G1033E	G1033E
Dlátko	G1025E	G1025E	G1032E	G1032E	G1032E
Drážka V	G1027E	G1027E	G1034E	G1034E	G1034E
Ploška	G1029E	G1029E	G1036E	G1036E	G1036E
Háček	G1028E	G1028E	G1035E	G1042E	-
Spojka	-	G1039E	G1037E	-	-
Adaptér závitu	-	-	-	G1041E	G1041E

Volitelné příslušenství (na objednávku):

Volitelné příslušenství	Obj. kód
Široký sortiment zkušebních zařízení a upínacích přípravků.
Software MESURgauge Umožňuje sestavování tabulek a diagramů zátěže v závislosti na čase, nebo zátěže v závislosti na dráze. Dále vypočítává statistiky, exportuje do Excelu aj.	15-1004E
Výstupní kabely Posílají zkušební údaje do počítače, statistické tiskárny nebo jiného úložiště dat k další analýze.	09-1163E 09-1165E
Náhradní síťový kabel, 220 V EUR	AC1031
Sada montážních desek	AC1052

Siloměry série 5 jsou dodávány s následujícím příslušenstvím:

1x prodlužovací tyč*
1 x háček*
1 x kužel*
1 x dlátko*
1 x V-drážka*
1 x ploška*
1 x spojka*
1 x závitový adaptér*
1 x přenosný kufřík
1 x USB kabel
1 x AC adaptér
1 x baterie
1 x CD
1 x certifikát o kalibraci s daty

* Konkrétní příslušenství závisí na modelu tlakoměru, viz tabulka "Příslušenství, které je součástí dodávky".

Technická data k porovnání Zkušební přístroj síly M5-20E

Název parametru	Hodnota
Typ zkušebního přístroje	měření síly
Vzorkovací kmitočet	7000 Hz
Přesnost	± 0.1 %
Výstupy	USB, RS-232, Mitutoyo (Digimatic), analog, univerzální, nastavené hodnoty
Kapacita silových přístrojů	100.0 N
Rozlišení	0.02 N
Jednotky měření	lbF, ozF, kgF, gF, N
Rozměry	64.3 x 149.4 x 33.6 mm
Hmotnost	0.45 kg

Zde jsou ke stažení doplňující dokumenty k Zkušební přístroj síly M5-20E

Tabulka s porovnáním zkušebních přístrojů síly (47 kB)

Volitelné příslušenství pro Zkušební přístroj síly M5-20E

Zobrazení:

Obrázkové zobrazení Tabulkové zobrazení

Software pro analýzu zátěže a dráhy MESURgauge 15-1004E

MESURgauge je program pro měření a analýzu, určený k rozšíření funkčnosti přístrojů k měření síly a momentu. MESURgauge sbírá údaje z jakéhokoliv měřiče síly nebo momentu s výstupem RS-232, a zobrazuje data ve formě tabulky nebo grafu.

Více o produktu

Komunikační kabel 09-1163E

Komunikační kabel od zkušebních zařízení síly série M4 a M5 do RS232 DB-9.

Více o produktu

Komunikační kabel 09-1165E

USB komunikační kabel propojující zkušební zařízení síly série M3, M4 a M5 s počítačem.

Více o produktu

Baterie 08-1026E

Je určena pro použití ve všech měřičích síly řady M3, M4 a M5, 8.4V.

Více o produktu

Síťový adaptér AC1031E

Univerzální síťový adaptér / nabíječ pro měřiče síly nebo měřiče momentu Mark-10, 220V EU.

Více o produktu

Prodlužovací tyč G1024E

Prodlužovací tyč je určena k použití mezi měřičem síly a jiným nástavcem nebo přípravkem. Délka tyče 127,0 mm, kapacita 1000 N.

Více o produktu

Kuželový nástavec G1026E

Slouží k děrování různých vzorků. Délka nástavce 12,7 mm, průměr nástavce 12,7 mm, kapacita 1000 N.

Více o produktu

Dlátkový nástavec G1025E

Slouží ke stlačení nebo proděravění různých vzorků. Délka nástavce 12,7 mm, průměr 12,7 mm, kapacita 1000 N.

Více o produktu

Nástavec s V drážkou G1027E

Je určen k tlakovým zkouškám kulatých vzorků nebo vzorků nepravidelných tvarů. Délka nástavce 12,7 mm, průměr nástavce 6,4 mm, kapacita 1000 N.

Více o produktu

Plochá hlava G1029E

Tento nástavec je ideální pro tlakové zkoušky tlačítek, membránových spínačů atd. Průměr plochy 12,7 mm, kapacita 1000 N.

Více o produktu

Háček střední G1038E

Tento háček je ideální pro různé tahové zkoušky. Při jeho použití s měřičem síly a zkušebním zařízením lze vytvořit kompletní testovací systém. Velikost háčku 38,1 mm, kapacita 1000 N.

Více o produktu
