Zkušební přístroj síly M4-500E

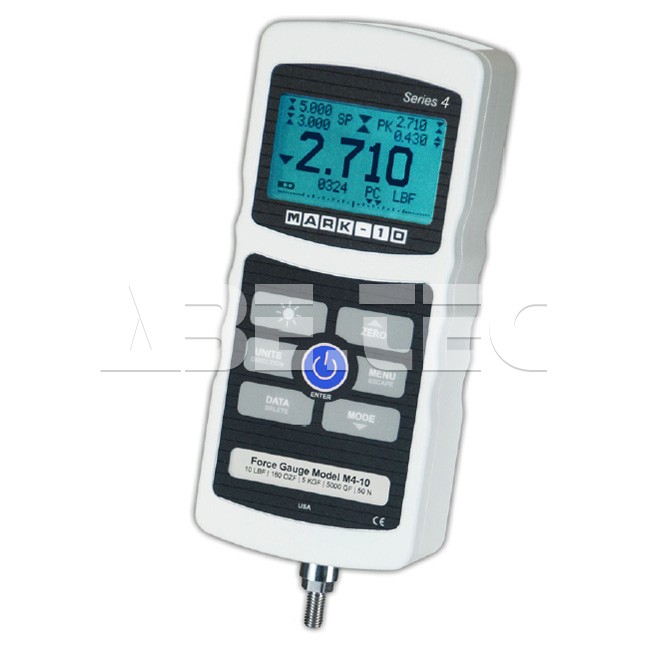

Zkušební přístroj síly M4-500E je vybaven robustním hliníkovým pouzdre...

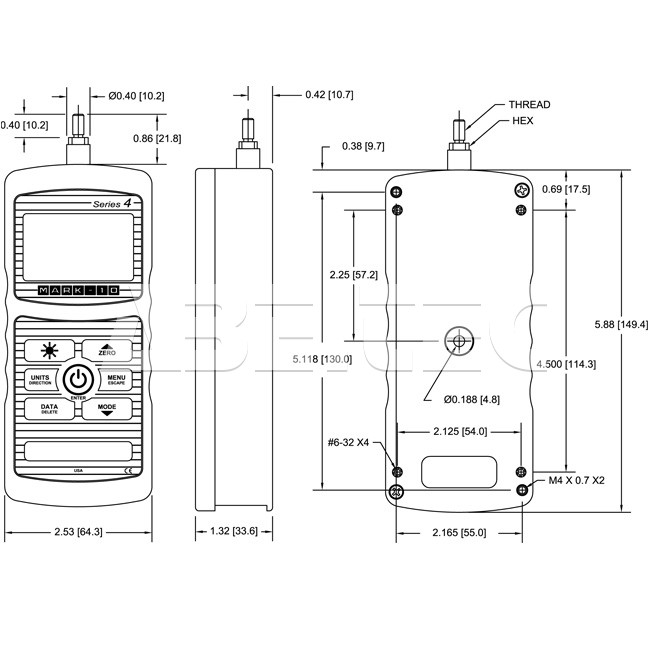

Zkušební přístroj síly M4-500E - rozměry

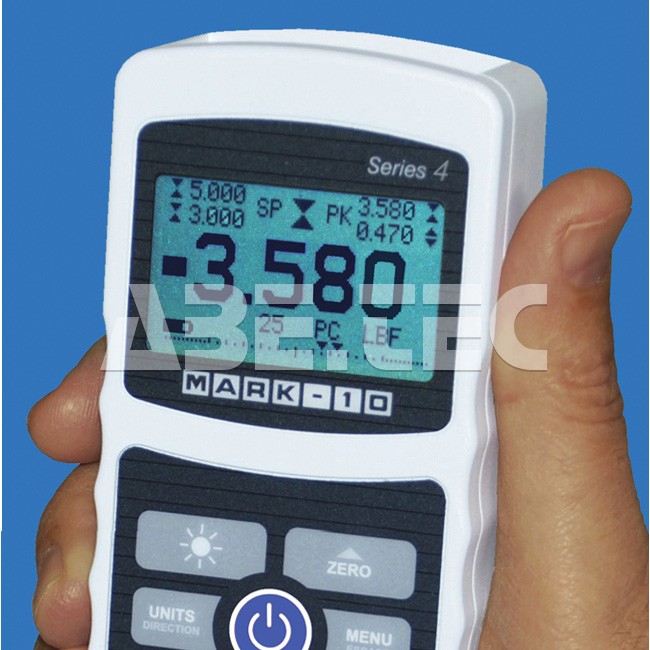

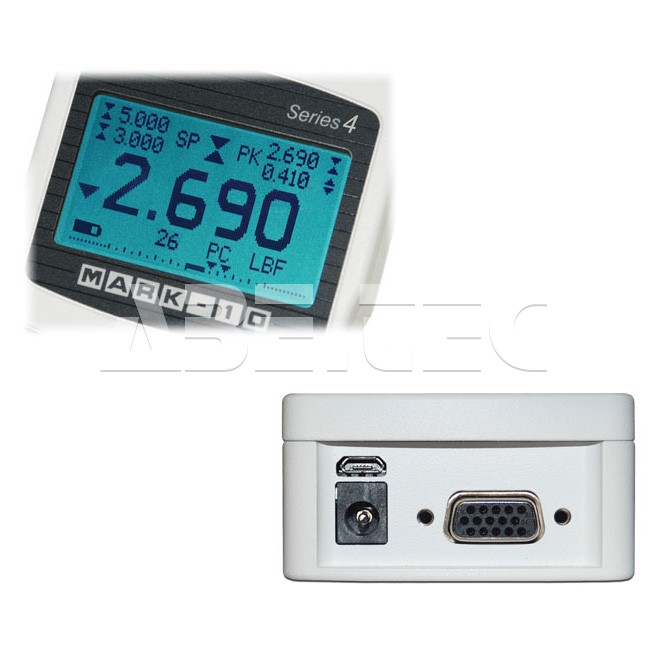

Podsvícený displej s velkými a snadno čitelnými číslicemi ukazuje maxi...

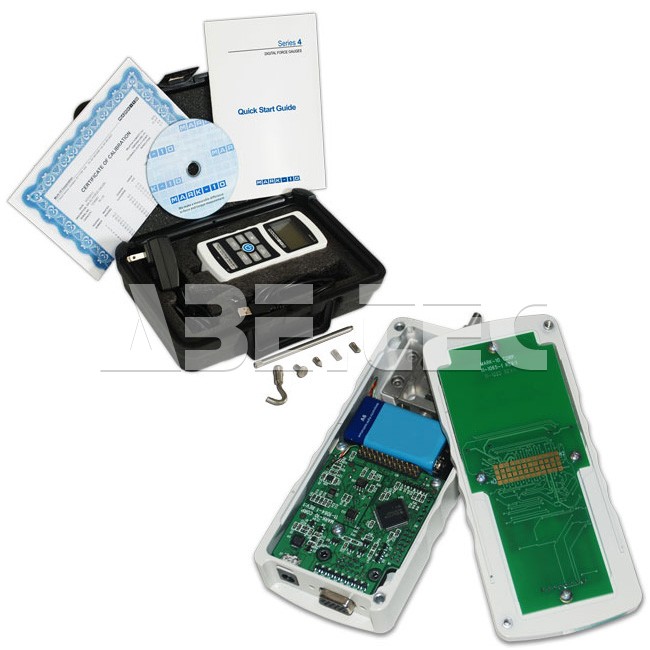

Obsah balení, speciální reversibilní pouzdro.

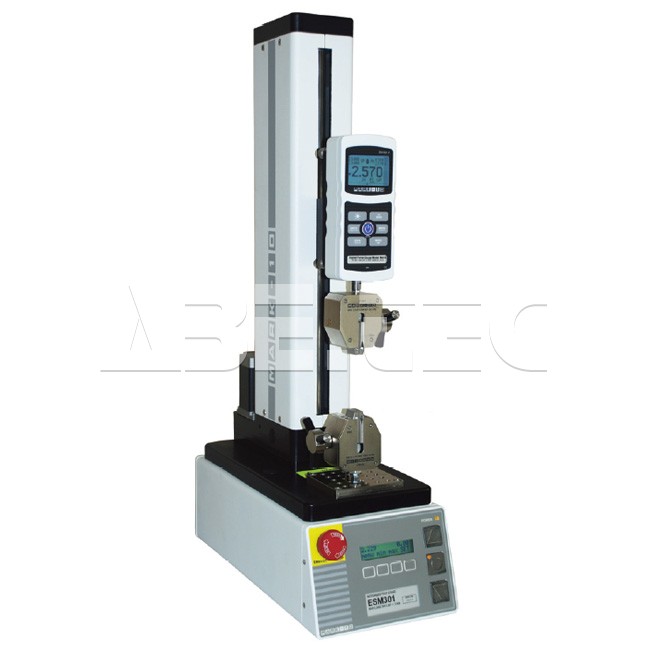

Zkušební přístroj síly M4-500E lze kombinovat s různými typy stojanů.

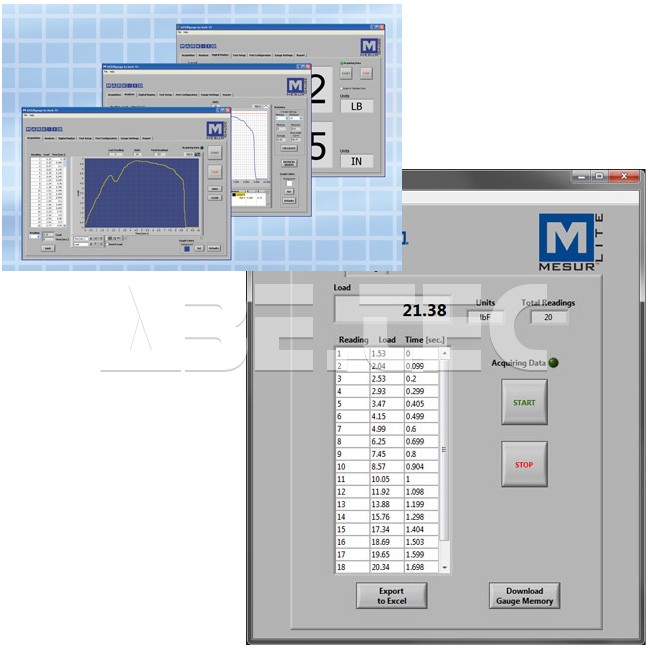

Zkušební přístroj síly M4-500E je dodáván spolu se softwarem MESUR Lit...
Varianty produktu
Katalogový list
◄
►
Popis
- Kapacita přístroje 2500,0 N (500,0 lbF).
- Rozlišení 1,0 N (0,2 lbF).
- Vysoký vzorkovací kmitočet 3 000 Hz.
- Výstupy USB, RS-232, Mitutoyo a analog.
- Velký podsvícený grafický displej.
- Datová paměť s 50 místy, se statistikou (min, max, průměr, standardní odchylka) a výstupy.
- Živý grafický ukazatel zátěže s označením nastavených hodnot.
- Programovatelné nastavené hodnoty s alarmy a výstupy.
- Trvalé zobrazení špičkových údajů a nastavených hodnot.
- 5 volitelných jednotek měření.
- Konfigurovatelné akustické alarmy a tóny kláves.
- Ochrana heslem, konfigurovatelným pro jednotlivá tlačítka a kalibraci.
Digitální měřiče síly řady 4 jsou určeny k testování tahových a tlakových sil v četných aplikacích prakticky v každém průmyslovém odvětví, s kapacitami od 0,5 N do 2500 N (0,12 lb až 500 lb). Měřiče mají vzorkovací kmitočet 3 000 Hz a dávají přesné výsledky v širokém rozsahu zkušebních podmínek. Přesnost je ± 0,2% plné stupnice ± 1 číslice, a rozlišení je 1/2000. Velký podsvícený grafický displej LCD zobrazuje velké, čitelné znaky a jednoduchá navigace pomocí menu umožňuje rychlý přístup k mnoha funkcím měřidla a konfigurovatelným parametrům. Data lze přenášet do počítače nebo jiného úložiště dat prostřednictvím výstupů USB, RS-232, Mitutoyo (Digimatic) nebo analog.
Přístroj je vybaven datovou pamětí, která pojme až 50 údajů, jako jsou statistické výpočty, a výstupem na počítač. Integrované nastavené hodnoty s indikátory jsou ideální pro testování vyhovuje/nevyhovuje a pro spínání externích zařízení, jako je alarm, relé nebo zkušební zařízení. Měřiče jsou chráněny před přetížením až do 150% kapacity. Na displeji se zobrazuje analogová lišta, na níž se graficky zobrazuje aplikovaná síla.
Ergonomická reverzibilní hliníková konstrukce dovoluje používání z ruky nebo při montáži na zkušební zařízení, což vyhovuje náročnějším zkušebním požadavkům. Digitální měřiče síly řady 4 jsou přímo slučitelné se zkušebním zařízením, upínacími přípravky a softwarem Mark-10.
Měřiče řady 4 obsahují software pro sběr dat MESUR Lite. Software MESUR Lite vynáší do tabulek průběžná nebo bodová data z měřičů řady 5 a 4. Data uložená v paměti měřiče je možno rovněž stahovat hromadně. Export do Excelu jediným kliknutím usnadňuje další manipulaci s daty.
Měřiče síly řady 4 se dodávají v čalouněném transportním kufříku s dlátkem, kuželem, drážkou V, háčkem, ploškou, prodlužovací tyčí, univerzálním síťovým adaptérem, baterií, návodem pro rychlý start, kabelem USB, jednotkou CD (ovladač USB, software MESUR Lite, demoverze softwaru MESURgauge a návod pro rychlý start), a kalibračním certifikátem NIST s daty.
Technická specifikace:
| Přesnost: | ± 0,2% plné stupnice ± 1 číslice |
|---|---|
| Vzorkovací kmitočet: | 3 000 Hz |
| Napájení: | Síťový adaptér nebo akumulátor. Je zobrazen indikátor nízkého napětí baterie v několika krocích. V případě příliš nízkého napětí baterie se měřič automaticky vypne. |
| Životnost baterie: |
Podsvícení zapnuto: až 7 hodin trvalého používání. Podsvícení vypnuto: až 24 hodin trvalého používání. |
| Jednotky měření: | lbF, ozF, kgF, N, kN |
| Výstupy: |
USB / RS-232: Konfigurovatelné až do 115 200 baud. Mitutoyo (Digimatic): Sériový BCD, vhodný pro všechny přístroje slučitelné s Mitutoyo SPC. Analog: ± 1 VCD, ± 0,25% plné stupnice při kapacitě. Univerzální: Tři výstupy s otevřeným konektorem, jeden vstup. Nastavené hodnoty: Tři linky s otevřeným konektorem. |
| Konfigurovatelná nastavení: | Digitální filtry, výstupy, automatické vypnutí, implicitní nastavení, tóny kláves, akustické alarmy, kalibrace. |
| Bezpečné přetížení: | 150% plné stupnice (při 110% a více se na displeji zobrazí "OVER"). |
| Hmotnost: | 0,54 kg |
| Součásti dodávky: | Transportní pouzdro, dlátko, kužel, drážka V, háček, ploška, prodlužovací tyč, univerzální adaptér střídavého napětí, baterie, návod pro rychlý start, kabel USB, jednotka CD (ovladač USB, software MESUR Lite, demoverze softwaru MESURgauge, a návod k použití), kalibrační certifikát NIST s daty. |
| Záruka: | 3 roky |
| Závit | Šestihran (HEX) | |
|---|---|---|
| M4-012E až M4-100E | #10-32 UNF | 5/16 [7,94] |
| M4-200E až M4-500E | 5/16-18 UNC | 11/32 [8,74] |
Porovnání přístrojů řady 4:
| Kapacita | Rozlišení | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Model | lbF | ozF | kgF | gF | N | kN | mN | lbF | ozF | kgF | gF | N | kN | mN |
| M4-012E | 0,12 | 2 | - | 50 | 0,5 | - | 500 | 0,00005 | 0,001 | - | 0,02 | 0,0002 | - | 0,2 |
| M4-025E | 0,25 | 4 | - | 100 | 1 | - | 1000 | 0,0001 | 0,002 | - | 0,05 | 0,0005 | - | 0,5 |
| M4-05E | 0,5 | 8 | - | 250 | 2,5 | - | 2500 | 0,0002 | 0,005 | - | 0,1 | 0,001 | - | 1,0 |
| M4-2E | 2 | 32 | 1 | 1000 | 10 | - | - | 0,001 | 0,02 | 0,0005 | 0,5 | 0,005 | - | - |
| M4-5E | 5 | 80 | 2,5 | 2500 | 25 | - | - | 0,002 | 0,05 | 0,001 | 1 | 0,01 | - | - |
| M4-10E | 10 | 160 | 5 | 5000 | 50 | - | - | 0,005 | 0,1 | 0,002 | 2 | 0,02 | - | - |
| M4-20E | 20 | 320 | 10 | 10000 | 100 | - | - | 0,01 | 0,2 | 0,005 | 5 | 0,05 | - | - |
| M4-50E | 50 | 800 | 25 | 25000 | 250 | - | - | 0,02 | 0,5 | 0,01 | 10 | 0,1 | - | - |
| M4-100E | 100 | 1600 | 50 | 50000 | 500 | - | - | 0,05 | 1 | 0,02 | 20 | 0,2 | - | - |
| M4-200E | 200 | 3200 | 100 | - | 1000 | 1 | - | 0,1 | 2 | 0,05 | - | 0,5 | 0,0005 | - |
| M4-500E | 500 | 8000 | 250 | - | 2500 | 2,5 | - | 0,2 | 5 | 0,1 | - | 1 | 0,001 | - |
Příslušenství, které je součástí dodávky:
| Model přístroje síly | ||||
|---|---|---|---|---|
| Příslušenství | M4-012E až M4-20E | M4-50E až M4-100E | M4-200E až M4-500E | |
| Prodlužovací tyč | G1024E | G1024E | G1031E | |
| Kužel | G1026E | G1026E | G1033E | |
| Dlátko | G1025E | G1025E | G1032E | |
| Drážka V | G1027E | G1027E | G1034E | |
| Ploška | G1029E | G1029E | G1036E | |
| Háček | G1028E | G1028E | G1035E | |
| Spojka | - | G1039E | G1037E | |
Volitelné příslušenství (na objednávku):
| Volitelné příslušenství | Obj. kód |
|---|---|
| Široký sortiment zkušebních zařízení a upínacích přípravků. | |
|
Software MESURgauge Umožňuje sestavování tabulek a diagramů zátěže v závislosti na čase, nebo zátěže v závislosti na dráze. Dále vypočítává statistiky, exportuje do Excelu aj. |
15-1004E |
|
Výstupní kabely Posílají zkušební údaje do počítače, statistické tiskárny nebo jiného úložiště dat k další analýze. |
09-1163E 09-1165E |
Obsah balení
- Transportní pouzdro
- dlátko
- kužel
- drážka V
- háček
- ploška
- prodlužovací tyč
- univerzální adaptér střídavého napětí
- baterie
- návod pro rychlý start
- kabel USB
- jednotka CD (ovladač USB, software MESUR Lite, demoverze softwaru MESURgauge, a návod k použití)
-
kalibrační certifikát NIST s daty.
Technická data (9)
Technická data k porovnání Zkušební přístroj síly M4-500E
| Název parametru | Hodnota |
|---|---|
| Typ zkušebního přístroje | měření síly |
| Vzorkovací kmitočet | 3000 Hz |
| Přesnost | ± 0.2 % |
| Výstupy | USB, RS-232, Mitutoyo (Digimatic), analog, univerzální, nastavené hodnoty |
| Kapacita silových přístrojů | 2500.0 N |
| Rozlišení | 1.0 N |
| Jednotky měření | lbF, ozF, kgF, N, kN |
| Rozměry | 64.3 x 149.4 x 33.6 mm |
| Hmotnost | 0.54 kg |
Ke stažení (1)
Zde jsou ke stažení doplňující dokumenty k Zkušební přístroj síly M4-500E
Příslušenství (12)
Volitelné příslušenství pro Zkušební přístroj síly M4-500E
Zobrazení:
Obrázkové zobrazení
Tabulkové zobrazení
Software pro analýzu zátěže a dráhy MESURgauge 15-1004E
MESURgauge je program pro měření a analýzu, určený k rozšíření funkčnosti přístrojů k měření síly a momentu. MESURgauge sbírá údaje z jakéhokoliv měřiče síly nebo momentu s výstupem RS-232, a zobrazuje data ve formě tabulky nebo grafu.
Komunikační kabel 09-1163E
Komunikační kabel od zkušebních zařízení síly série M4 a M5 do RS232 DB-9.
Komunikační kabel 09-1165E
USB komunikační kabel propojující zkušební zařízení síly série M3, M4 a M5 s počítačem.
Baterie 08-1026E
Je určena pro použití ve všech měřičích síly řady M3, M4 a M5, 8.4V.
Síťový adaptér AC1031E
Univerzální síťový adaptér / nabíječ pro měřiče síly nebo měřiče momentu Mark-10, 220V EU.
Prodlužovací tyč G1031E
Prodlužovací tyč je určena k použití mezi měřičem síly a jiným nástavcem nebo přípravkem. Délka tyče 127,0 mm, kapacita 2500 N.
Kuželový nástavec G1033E
Slouží k děrování různých vzorků. Délka nástavce 25,4 mm, průměr nástavce 12,7 mm, kapacita 2500 N.
Nástavec s V drážkou G1034E
Je určen k tlakovým zkouškám kulatých vzorků nebo vzorků nepravidelných tvarů. Délka nástavce 25,4 mm, průměr nástavce 12,7 mm, kapacita 2500 N.
Plochá hlava G1036E
Tento nástavec je ideální pro tlakové zkoušky tlačítek, membránových spínačů atd. Průměr plochy 19,1 mm, kapacita 2500 N.
Háček velký G1035E
Tento háček je ideální pro různé tahové zkoušky. Při jeho použití s měřičem síly a zkušebním zařízením lze vytvořit kompletní testovací systém. Velikost háčku 48,3 mm, kapacita 2500 N.
Závitový adaptér F/F G1037E
Je určen k použití mezi měřičem síly a jinou přípojkou nebo přípravkem. Délka adaptéru 25,4 mm, kapacita 2500 N. Adaptér 5/16-18F / 5/16-18F.
Dlátkový nástavec G1032E
Slouží ke stlačení nebo proděravění různých vzorků. Délka nástavce 25,4 mm, průměr 12,7 mm, kapacita 2500 N.
