Zkušební přístroj síly M4-05E

Obj. číslo:

106000990

Výrobce:

Kategorie:

Série 4

Dostupnost:

4 - 7 týdnů

přímý dovoz z USA

předchozí

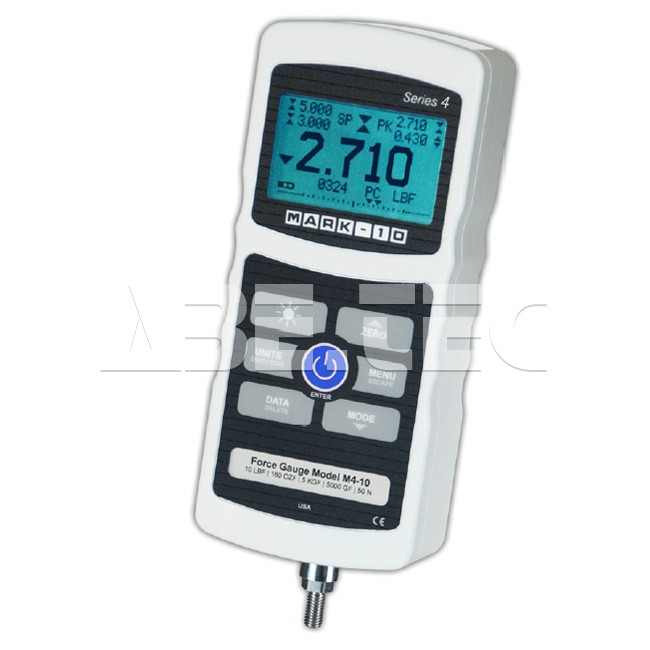

Zkušební přístroj síly M4-05E je vybaven robustním hliníkovým pouzdrem s velkým, snadno čitelným displejem

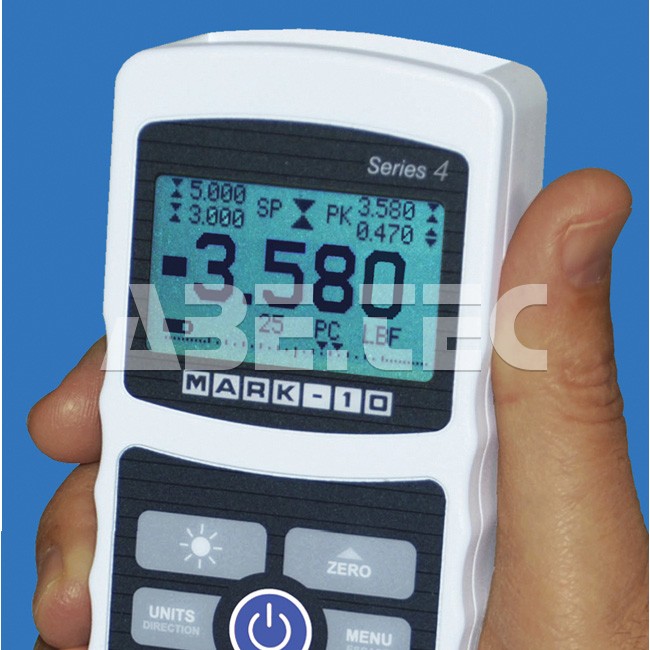

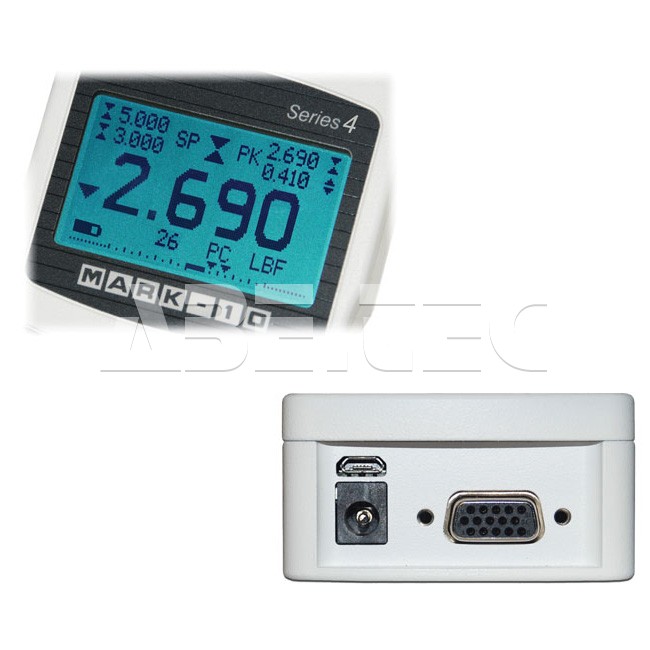

Podsvícený displej s velkými a snadno čitelnými číslicemi ukazuje maximální hodnoty, hodnoty žádaného ukazatele, analogový sloupcový graf zatížení atd. USB, DB-15 a napájecí konektory jsou zapuštěny do pouzdra pro lepší ochranu.

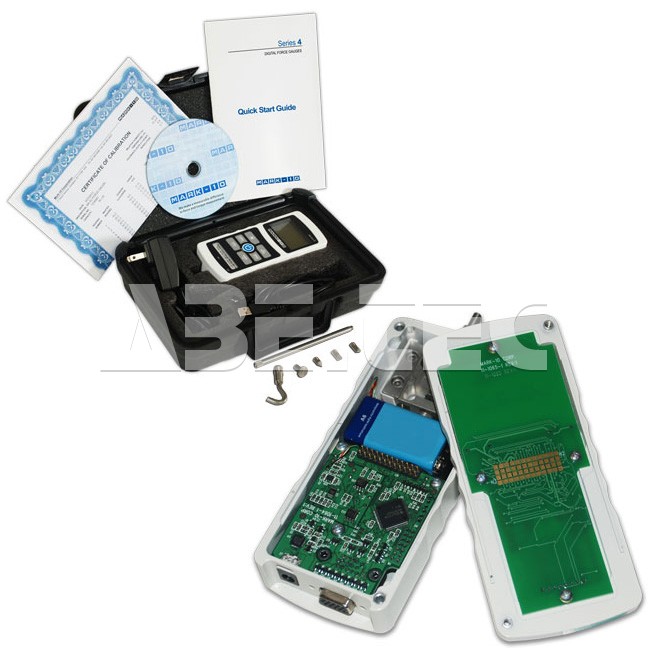

Obsah balení, speciální reversibilní pouzdro.

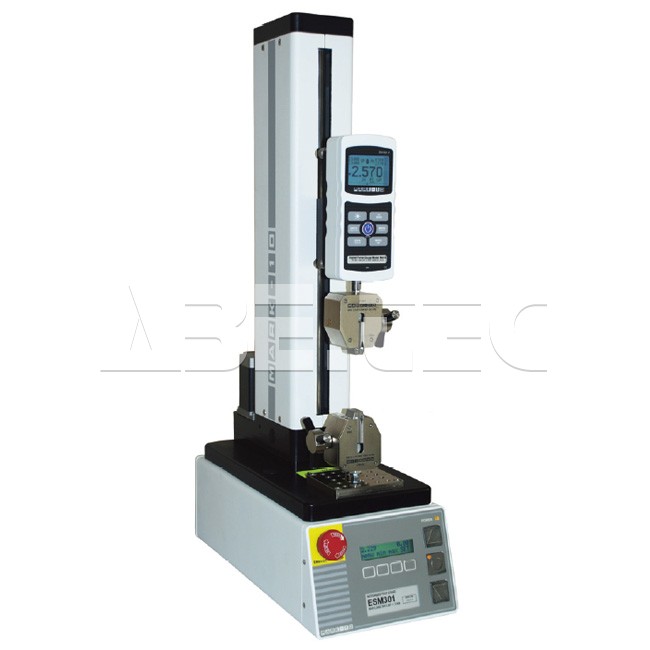

Zkušební přístroj síly M4-05E lze kombinovat s různými typy stojanů.

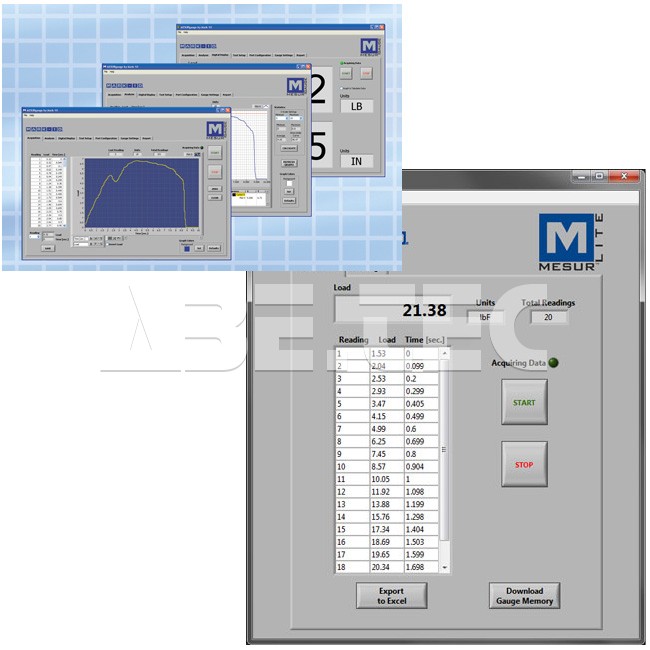

Zkušební přístroj síly M4-05E je dodáván spolu se softwarem MESUR Lite.

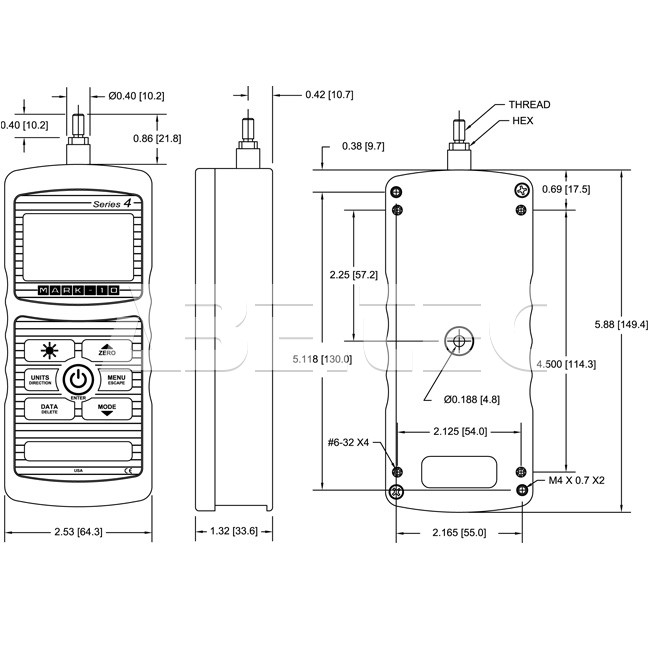

další Zkušební přístroj síly M4-05E Zkušební přístroj síly M4-05E je vybaven robustním hliníkovým pouzdrem... Zkušební přístroj síly M4-05E - rozměry Podsvícený displej s velkými a snadno čitelnými číslicemi ukazuje maxi... Obsah balení, speciální reversibilní pouzdro. Zkušební přístroj síly M4-05E lze kombinovat s různými typy stojanů. Zkušební přístroj síly M4-05E je dodáván spolu se softwarem MESUR Lite...

Varianty produktu
Katalogový list

◄ ►

Kapacita přístroje 2,5 N (0,5 lbF).
Rozlišení 0,001 N (0,0002 lbF).
Vysoký vzorkovací kmitočet 3 000 Hz.
Výstupy USB, RS-232, Mitutoyo a analog.
Velký podsvícený grafický displej.
Datová paměť s 50 místy, se statistikou (min, max, průměr, standardní odchylka) a výstupy.
Živý grafický ukazatel zátěže s označením nastavených hodnot.
Programovatelné nastavené hodnoty s alarmy a výstupy.
Trvalé zobrazení špičkových údajů a nastavených hodnot.
5 volitelných jednotek měření.
Konfigurovatelné akustické alarmy a tóny kláves.
Ochrana heslem, konfigurovatelným pro jednotlivá tlačítka a kalibraci.

Digitální měřiče síly řady 4 jsou určeny k testování tahových a tlakových sil v četných aplikacích prakticky v každém průmyslovém odvětví, s kapacitami od 0,5 N do 2500 N (0,12 lb až 500 lb). Měřiče mají vzorkovací kmitočet 3 000 Hz a dávají přesné výsledky v širokém rozsahu zkušebních podmínek. Přesnost je ± 0,2% plné stupnice ± 1 číslice, a rozlišení je 1/2000. Velký podsvícený grafický displej LCD zobrazuje velké, čitelné znaky a jednoduchá navigace pomocí menu umožňuje rychlý přístup k mnoha funkcím měřidla a konfigurovatelným parametrům. Data lze přenášet do počítače nebo jiného úložiště dat prostřednictvím výstupů USB, RS-232, Mitutoyo (Digimatic) nebo analog.

Přístroj je vybaven datovou pamětí, která pojme až 50 údajů, jako jsou statistické výpočty, a výstupem na počítač. Integrované nastavené hodnoty s indikátory jsou ideální pro testování vyhovuje/nevyhovuje a pro spínání externích zařízení, jako je alarm, relé nebo zkušební zařízení. Měřiče jsou chráněny před přetížením až do 150% kapacity. Na displeji se zobrazuje analogová lišta, na níž se graficky zobrazuje aplikovaná síla.

Ergonomická reverzibilní hliníková konstrukce dovoluje používání z ruky nebo při montáži na zkušební zařízení, což vyhovuje náročnějším zkušebním požadavkům. Digitální měřiče síly řady 4 jsou přímo slučitelné se zkušebním zařízením, upínacími přípravky a softwarem Mark-10.

Měřiče řady 4 obsahují software pro sběr dat MESUR Lite. Software MESUR Lite vynáší do tabulek průběžná nebo bodová data z měřičů řady 5 a 4. Data uložená v paměti měřiče je možno rovněž stahovat hromadně. Export do Excelu jediným kliknutím usnadňuje další manipulaci s daty.

Měřiče síly řady 4 se dodávají v čalouněném transportním kufříku s dlátkem, kuželem, drážkou V, háčkem, ploškou, prodlužovací tyčí, univerzálním síťovým adaptérem, baterií, návodem pro rychlý start, kabelem USB, jednotkou CD (ovladač USB, software MESUR Lite, demoverze softwaru MESURgauge a návod pro rychlý start), a kalibračním certifikátem NIST s daty.

Technická specifikace:

Přesnost:	± 0,2% plné stupnice ± 1 číslice
Vzorkovací kmitočet:	3 000 Hz
Napájení:	Síťový adaptér nebo akumulátor. Je zobrazen indikátor nízkého napětí baterie v několika krocích. V případě příliš nízkého napětí baterie se měřič automaticky vypne.
Životnost baterie:	Podsvícení zapnuto: až 7 hodin trvalého používání. Podsvícení vypnuto: až 24 hodin trvalého používání.
Jednotky měření:	lbF, ozF, gF, N, mN
Výstupy:	USB / RS-232: Konfigurovatelné až do 115 200 baud. Mitutoyo (Digimatic): Sériový BCD, vhodný pro všechny přístroje slučitelné s Mitutoyo SPC. Analog: ± 1 VCD, ± 0,25% plné stupnice při kapacitě. Univerzální: Tři výstupy s otevřeným konektorem, jeden vstup. Nastavené hodnoty: Tři linky s otevřeným konektorem.
Konfigurovatelná nastavení:	Digitální filtry, výstupy, automatické vypnutí, implicitní nastavení, tóny kláves, akustické alarmy, kalibrace.
Bezpečné přetížení:	150% plné stupnice (při 110% a více se na displeji zobrazí "OVER").
Hmotnost:	0,45 kg
Součásti dodávky:	Transportní pouzdro, dlátko, kužel, drážka V, háček, ploška, prodlužovací tyč, univerzální adaptér střídavého napětí, baterie, návod pro rychlý start, kabel USB, jednotka CD (ovladač USB, software MESUR Lite, demoverze softwaru MESURgauge, a návod k použití), kalibrační certifikát NIST s daty.
Záruka:	3 roky

	Závit	Šestihran (HEX)
M4-012E až M4-100E	#10-32 UNF	5/16 [7,94]
M4-200E až M4-500E	5/16-18 UNC	11/32 [8,74]

Porovnání přístrojů řady 4:

	Kapacita							Rozlišení
Model	lbF	ozF	kgF	gF	N	kN	mN	lbF	ozF	kgF	gF	N	kN	mN
M4-012E	0,12	2	-	50	0,5	-	500	0,00005	0,001	-	0,02	0,0002	-	0,2
M4-025E	0,25	4	-	100	1	-	1000	0,0001	0,002	-	0,05	0,0005	-	0,5
M4-05E	0,5	8	-	250	2,5	-	2500	0,0002	0,005	-	0,1	0,001	-	1,0
M4-2E	2	32	1	1000	10	-	-	0,001	0,02	0,0005	0,5	0,005	-	-
M4-5E	5	80	2,5	2500	25	-	-	0,002	0,05	0,001	1	0,01	-	-
M4-10E	10	160	5	5000	50	-	-	0,005	0,1	0,002	2	0,02	-	-
M4-20E	20	320	10	10000	100	-	-	0,01	0,2	0,005	5	0,05	-	-
M4-50E	50	800	25	25000	250	-	-	0,02	0,5	0,01	10	0,1	-	-
M4-100E	100	1600	50	50000	500	-	-	0,05	1	0,02	20	0,2	-	-
M4-200E	200	3200	100	-	1000	1	-	0,1	2	0,05	-	0,5	0,0005	-
M4-500E	500	8000	250	-	2500	2,5	-	0,2	5	0,1	-	1	0,001	-

Příslušenství, které je součástí dodávky:

	Model přístroje síly
Příslušenství	M4-012E až M4-20E	M4-50E až M4-100E	M4-200E až M4-500E
Prodlužovací tyč	G1024E	G1024E	G1031E
Kužel	G1026E	G1026E	G1033E
Dlátko	G1025E	G1025E	G1032E
Drážka V	G1027E	G1027E	G1034E
Ploška	G1029E	G1029E	G1036E
Háček	G1028E	G1028E	G1035E
Spojka	-	G1039E	G1037E

Volitelné příslušenství (na objednávku):

Volitelné příslušenství	Obj. kód
Široký sortiment zkušebních zařízení a upínacích přípravků.
Software MESURgauge Umožňuje sestavování tabulek a diagramů zátěže v závislosti na čase, nebo zátěže v závislosti na dráze. Dále vypočítává statistiky, exportuje do Excelu aj.	15-1004E
Výstupní kabely Posílají zkušební údaje do počítače, statistické tiskárny nebo jiného úložiště dat k další analýze.	09-1163E 09-1165E

Transportní pouzdro
dlátko
kužel
drážka V
háček
ploška
prodlužovací tyč
univerzální adaptér střídavého napětí
baterie
návod pro rychlý start
kabel USB
jednotka CD (ovladač USB, software MESUR Lite, demoverze softwaru MESURgauge, a návod k použití)
kalibrační certifikát NIST s daty.

Technická data k porovnání Zkušební přístroj síly M4-05E

Název parametru	Hodnota
Typ zkušebního přístroje	měření síly
Vzorkovací kmitočet	3000 Hz
Přesnost	± 0.2 %
Výstupy	USB, RS-232, Mitutoyo (Digimatic), analog, univerzální, nastavené hodnoty
Kapacita silových přístrojů	2.5 N
Rozlišení	0.001 N
Jednotky měření	lbF, ozF, gF, N, mN
Rozměry	64.3 x 149.4 x 33.6 mm
Hmotnost	0.45 kg

Zde jsou ke stažení doplňující dokumenty k Zkušební přístroj síly M4-05E

Tabulka s porovnáním zkušebních přístrojů síly (47 kB)

Volitelné příslušenství pro Zkušební přístroj síly M4-05E

Zobrazení:

Obrázkové zobrazení Tabulkové zobrazení

Software pro analýzu zátěže a dráhy MESURgauge 15-1004E

MESURgauge je program pro měření a analýzu, určený k rozšíření funkčnosti přístrojů k měření síly a momentu. MESURgauge sbírá údaje z jakéhokoliv měřiče síly nebo momentu s výstupem RS-232, a zobrazuje data ve formě tabulky nebo grafu.

Více o produktu

Komunikační kabel 09-1163E

Komunikační kabel od zkušebních zařízení síly série M4 a M5 do RS232 DB-9.

Více o produktu

Komunikační kabel 09-1165E

USB komunikační kabel propojující zkušební zařízení síly série M3, M4 a M5 s počítačem.

Více o produktu

Baterie 08-1026E

Je určena pro použití ve všech měřičích síly řady M3, M4 a M5, 8.4V.

Více o produktu

Síťový adaptér AC1031E

Univerzální síťový adaptér / nabíječ pro měřiče síly nebo měřiče momentu Mark-10, 220V EU.

Více o produktu

Prodlužovací tyč G1024E

Prodlužovací tyč je určena k použití mezi měřičem síly a jiným nástavcem nebo přípravkem. Délka tyče 127,0 mm, kapacita 1000 N.

Více o produktu

Kuželový nástavec G1026E

Slouží k děrování různých vzorků. Délka nástavce 12,7 mm, průměr nástavce 12,7 mm, kapacita 1000 N.

Více o produktu

Dlátkový nástavec G1025E

Slouží ke stlačení nebo proděravění různých vzorků. Délka nástavce 12,7 mm, průměr 12,7 mm, kapacita 1000 N.

Více o produktu

Nástavec s V drážkou G1027E

Je určen k tlakovým zkouškám kulatých vzorků nebo vzorků nepravidelných tvarů. Délka nástavce 12,7 mm, průměr nástavce 6,4 mm, kapacita 1000 N.

Více o produktu

Plochá hlava G1029E

Tento nástavec je ideální pro tlakové zkoušky tlačítek, membránových spínačů atd. Průměr plochy 12,7 mm, kapacita 1000 N.

Více o produktu

Háček malý G1028E

Tento háček je ideální pro různé tahové zkoušky. Při jeho použití s měřičem síly a zkušebním zařízením lze vytvořit kompletní testovací systém. Velikost háčku 25,4 mm, kapacita 100 N.

Více o produktu
