Zkušební přístroj momentu MTT03-20ZE
Zkušební přístroj momentu MTT03-20ZE
Zkušební přístroj momentu MTT03-20ZE
Zkušební přístroj momentu MTT03-20ZE
Zkušební přístroj momentu MTT03-20ZE
Zkušební přístroj momentu MTT03-20ZE
Zkušební přístroj momentu MTT03-20ZE
Zkušební přístroj momentu MTT03-20ZE

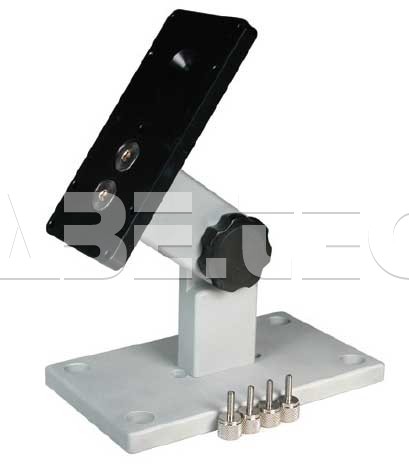

Stojan na desku stolu (na objednávku)
Varianty produktu
Katalogový list
Popis
- Kapacita přístroje 14,0 Ncm (20,0 ozFin).
- Rozlišení 0,01 Ncm (0,02 ozFin).
- Ergonomický snímač točivého momentu s jakobovým sklíčidlem.
- Uložení a zobrazení špičkových hodnot momentu.
- Vysoká 2000 Hz vzorkovací frekvence.

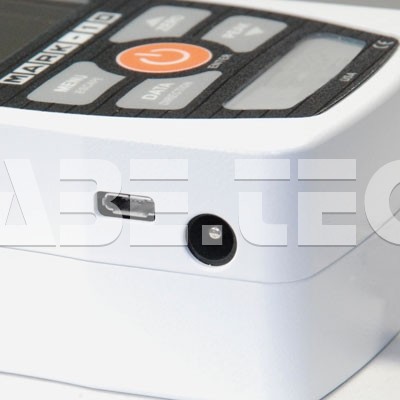

- USB datový výstup kontinuálních nebo jednotlivých datových bodů.
- Programovatelné body nastavení s vyhověl/nevyhověl indikátory.
- Sloupcové grafy zatížení se značkami nastavených bodů.
- Špičková paměť pro čtení po a proti směhu hodinových ručiček.
- Zobrazení žádaných hodnot.
- Nastavitelné zvukové alarmy a tón kláves.
- Software MESURTM Lite.
- Provoz na baterie nebo AC napájení.
- Bezpečné přetížení 150% kapacity.

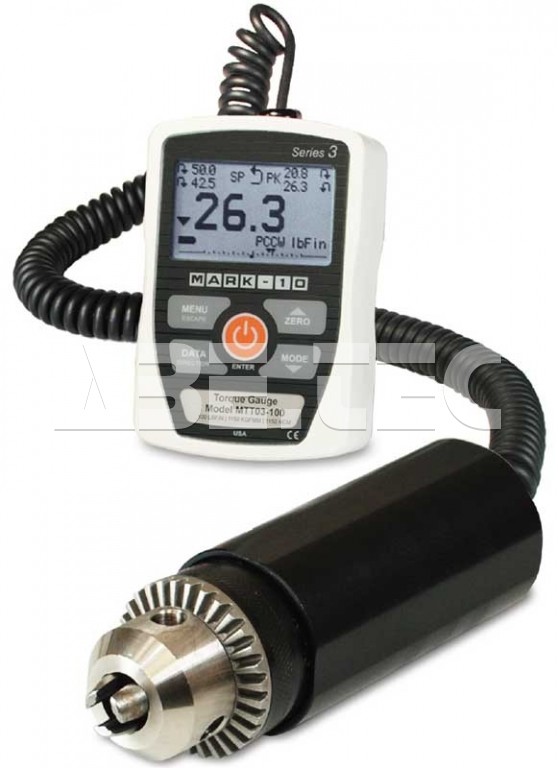

Série TT03 digitálních momentových měřidel je určena pro testování momentu po a proti směru hodinových ručiček, a to v prakticky každém oboru aplikací. Speciální snímač točivého momentu s jakobovým sklíčidlem lze použít k uchopení vzorku, bitu nebo přípravku. Robustní hliníkové pouzdro umožňuje ruční použití nebo montáž přístroje na stojan pro složitější požadavky na testování.

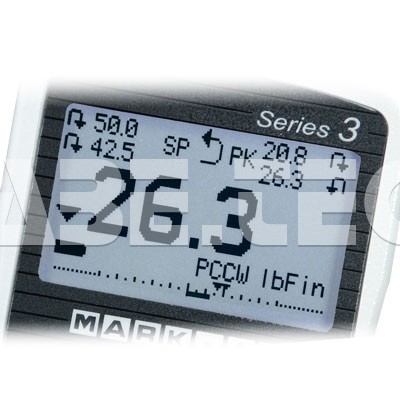

Řada TT03 má vzorkovací frekvenci 2000 Hz, která produkuje přesné výsledky v širokém rozsahu zkušebních podmínek. Podsvícený grafický LCD displej zobrazuje velké znaky a k dispozici je menu pro přístup k funkcím měřiče a nakonfigurovaným parametrům. Série má USB výstup pro účely sběru dat.
Indikátory nastavených bodů jsou určeny pro testování vyhověl/nevyhověl. Přístroje jsou chráněny proti přetížení do 150% kapacity a analogová stupnice zatížení zobrazená na displeji znázorňuje množství síly aplikované na přístroj.

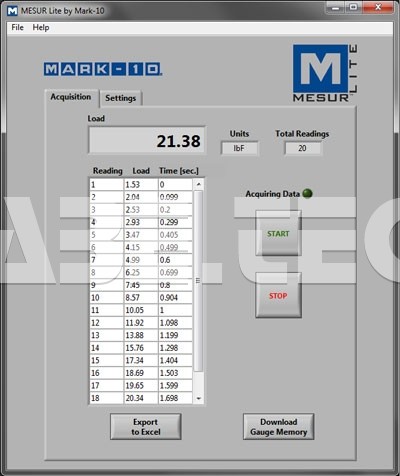

Všechny měřiče zahrnují v základní výbavě software pro získávání dat MESURTM Lite. Program tabuluje kontinuální či jednotlivé datové body, export do Excelu jedním klikem navíc umožňuje další manipulaci s daty.
Technické parametry:
| Přesnost | ± 0,5 % plného rozsahu měření |
|---|---|
| Vzorkovací frekvence | 2000 Hz |
| Napájení | AC nebo dobíjecí baterie. Multikrokový indikátor stavu baterie na displeji, měřič se automaticky vypne při nízkém stavu bateriel |
| Životnost baterie |
Podsvícení: až 7 hodin nepřetržitého provozu. Bez podsvícení: až 24 hodin nepřetržitého provozu. |
| Jednotky měření | ozFin, lbFin, kgFcm, Ncm (v závislosti na modelu) |
| Výstupy | USB: nastavitelný až do 115 200 baudů. |
| Ochrana před přetížením | 150% plného rozsahu (na displeji se zobrazí "OVER" při hodnotě 100% a vyšší). |
| Hmotnost | 0,8 kg |
| Součásti balení | Transportní kufřík, AC adaptér 220 V, baterie, stručný návod k obsluze, sklíčidlo, USB kabel, zdrojové CD (ovladač USB, software MESURTM Lite, DEMO verze software MESURTMgauge, uživatelská příručka), NIST certifikát kalibrace (data jsou k dispozici za příplatek). |
Porovnání přístrojů řady TT03:
| Kapacita x rozlišení | ||||
|---|---|---|---|---|
| Model | lbFin | ozFin | kgFcm | Ncm |
| MTT03-10ZE | - | 10 x 0,01 | 7 x 0,005 | 7 x 0,005 |
| MTT03-20ZE | - | 20 x 0,02 | 14 x 0,01 | 14 x 0,01 |
| MTT03-50ZE | - | 50 x 0,05 | 36 x 0,05 | 36 x 0,05 |
| MTT03-12E | 12 x 0,01 | 192 x 0,2 | - | 135 x 0,1 |
| MTT03-50E | 50 x 0,05 | 800 x 1 | - | 570 x 0,5 |
| MTT03-100E | 100 x 0,1 | 1600 x 2 | - | 1150 x 1 |

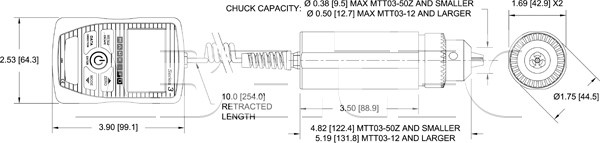

Rozměry řady TT03:
Volitelné příslušenství (na objednávku):
| Volitelné příslušenství | Obj. kód |
|---|---|

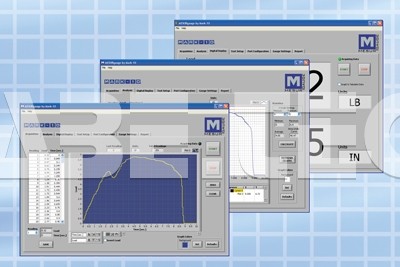

 MESURgauge SoftwareMožnost vytváření tabulek a diagramů zátěže v závislosti na čase nebo dráze. Dále výpočet statistik, export do Excelu aj. Vyžaduje výstupní kabel. |
15-1004E |

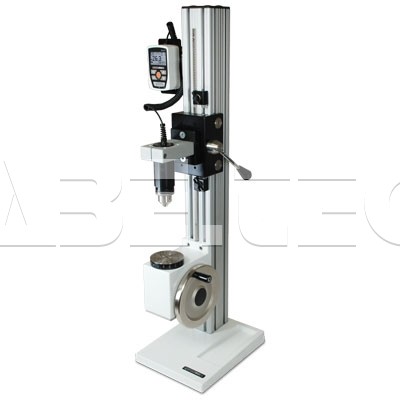

 Stojan na desku stoluObsahuje montážní otvory na připevnění na desku stolu, nastavení úhlu. |
AC1008E |
| Certifikát kalibrace s daty | CERTE |
| Náhradní USB kabel | 09-1165 |
| Náhradní dobíjecí baterie | 08-1026E |
| Náhradní AC adaptér, 220 V | AC1031E |

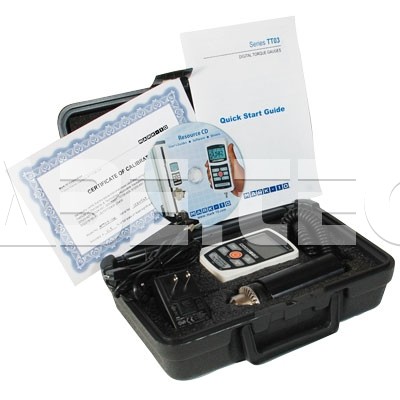

Obsah balení
- Zkušební přístroj momentu MTT03-xx(Z)E.
- Transportní kufřík.
- AC adaptér 220 V.
- Baterie.
- Stručný návod k obsluze.
- Sklíčidlo.
- USB kabel.
- Zdrojové CD (ovladač USB, software MESURTM Lite, DEMO verze software MESURTMgauge, uživatelská příručka).
-
NIST certifikát kalibrace (data jsou k dispozici za příplatek).
Technická data (9)
Technická data k porovnání Zkušební přístroj momentu MTT03-20ZE
| Název parametru | Hodnota |
|---|---|
| Provedení měřiče | digitální |
| Typ zkušebního přístroje | měření momentu |
| Vzorkovací kmitočet | 2000 Hz |
| Přesnost | ± 0.5 % |
| Výstupy | USB |
| Kapacita momentových přístrojů | 14.0 Ncm |
| Rozlišení | 0.01 Ncm |
| Jednotky měření | Ncm, ozFin, kgFmm |
| Hmotnost | 0.8 kg |
Fotografie (9)
Prohlédněte si fotografie Zkušební přístroj momentu MTT03-20ZE
Zkušební přístroj momentu MTT03-20ZE
Zkušební přístroj momentu MTT03-20ZE
Zkušební přístroj momentu MTT03-20ZE
Zkušební přístroj momentu MTT03-20ZE
Zkušební přístroj momentu MTT03-20ZE
Zkušební přístroj momentu MTT03-20ZE
Zkušební přístroj momentu MTT03-20ZE
Zkušební přístroj momentu MTT03-20ZE
Stojan na desku stolu (na objednávku)
