Zaostřovací stojan s hrubým či jemným posuvem a kruhovou základnou OP-006 267
obvykle do čtyř týdnů od data objednání
Katalogový list
Popis
Přenosný stojan s ramenem a kruhovou základnou, s přesným, zvlášť jemným posuvem v ose Z pomocí ozubnice s pastorkem, speciálně určený pro použití s mikroskopy a kamerami Optilia. Na tomto stojanu lze přístroje naklápět o 90° vzhůru,90° dolů, jakož i o 360° do stran. Pro zvýšení flexibility je dodávaná souprava doplněna navíc o adaptér otočný o 180°. Stojan je možno objednat s velmi dlouhými svislými tyčemi o průměru (19 mm x 380 mm nebo 600 mm) a/ nebo souřadnicovým stupněm/deskou XY pro přesné stranové umístění objektů v osách XY. Výrobek č. OP-006 267 je zhotoven z kvalitní nerezové oceli a eloxovaných hliníkových dílů.
Technická specifikace:
- Hrubý pohyb po ose Z: min 230 mm (550 mm s extra dlouhou vertikální tyčí).
- Jemný pohyb po ose Z: min 35 mm.
- Naklápěcí funkce: nahoru 90°, dolů 90° (vpravo/vlevo 180° při použití OP-006 187).
- Rozměry základní desky: ø 125 x 22 mm.
- Rozměry vertikální tyče: 280 x ø 19,02 mm, 380 nebo 600 x ø 19,02 mm u volitelných vertikálních tyčí na objednávku.
- Hmotnost: 3,8 kg.
- Extra příslušenství: extra dlouhé vertikální tyče.
Obsah balení:
- Stojan, velká kruhová základna.
- Svislá tyč o průměru 19 mm a délce 280 mm.
- Vodorovná tyč dlouhá 140 mm.
- Ozubnice s pastorkem pro zvlášť jemný posuv.
- Držák mikroskopu nebo kamery.
- Adaptér otočný o 180 °.
-
Nástroje.
Obsah balení
- Stojan, velká kruhová základna.
- Svislá tyč o průměru 19 mm a délce 280 mm.
- Vodorovná tyč dlouhá 140 mm.
- Ozubnice s pastorkem pro zvlášť jemný posuv.
- Držák mikroskopu nebo kamery.
- Adaptér otočný o 180 °.
-
Nástroje.
Technická data (1)
Technická data k porovnání Zaostřovací stojan s hrubým či jemným posuvem a kruhovou základnou OP-006 267
| Název parametru | Hodnota |
|---|---|
| Typ stojanu | stojan s kulatou základnou |
Ke stažení (1)
Zde jsou ke stažení doplňující dokumenty k Zaostřovací stojan s hrubým či jemným posuvem a kruhovou základnou OP-006 267
Příslušenství (5)
Volitelné příslušenství pro Zaostřovací stojan s hrubým či jemným posuvem a kruhovou základnou OP-006 267
Dlouhá vertikální tyč 380 mm OP-006 411
Dlouhá svislá tyč ¾ o Ø 19 mm a délce 600 mm (24) OP-006 412
Ruční souřadnicový stůl s dráhou 25x25mm OP-006 111
ESD ruční souřadnicový posuvný stůl OP-006 109
Stop kroužek OP-006 530
Fotografie (2)
Prohlédněte si fotografie Zaostřovací stojan s hrubým či jemným posuvem a kruhovou základnou OP-006 267

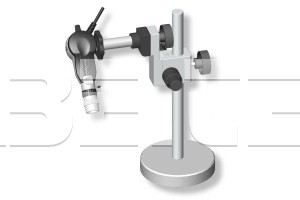

Zaostřovací stojan s hrubým či jemným posuvem a kruhovou základnou OP-...

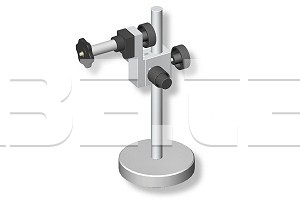

Zaostřovací stojan s hrubým či jemným posuvem a kruhovou základnou OP-...
