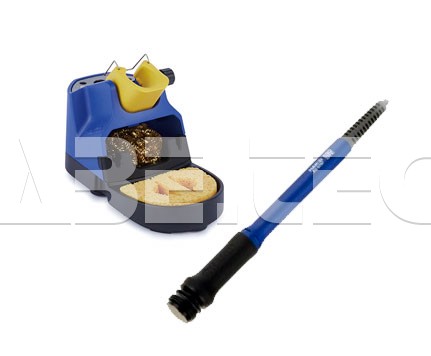

Výkonná pájecí ručka HAKKO FX-9707, 24V/200W, sada se stojanem
Katalogový list
Popis
- Extra výkonná pájecí ručka navržená pro velké zatížení.
- Určena pro pájecí stanici HAKKO FX-972.
- Příkon 200 W.
- Rozsah pájecích teplot 50 až 500 °C.
- Sada obsahuje pájecí kleště a stojan FH-220 s příslušenstvím.
Oprava jemných komponent i součástek velkých rozměrů
Odolná ručka s vysokým výkonem
FX-9707 je ideální pro pájení součástek s vysokým rozptylem tepla, jako jsou velké komponenty, stíněná pouzdra a cívky nebo vícevrstvé DPS.
Snadná manipulace
Průměr přívodního kabelu je pouze 4,4 mm, je tedy tenčí než předchozí generace a umožňuje pracovníkovi nenáročnou práci.

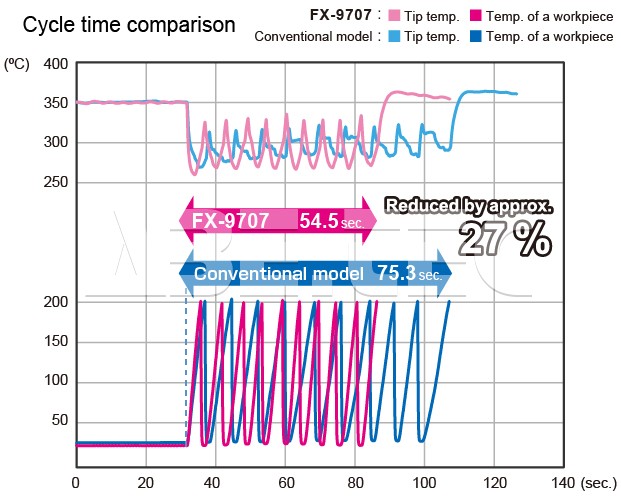

Doba cyklu zkrácena o cca. 27 %
Kromě zvýšeného výkonu na 200 W pomáhá synergický efekt nové konstrukce topného tělesa a nově navržené tvary hrotů zkrácení doby cyklu až o 27 %. To zlepšuje rychlost a efektivitu práce.

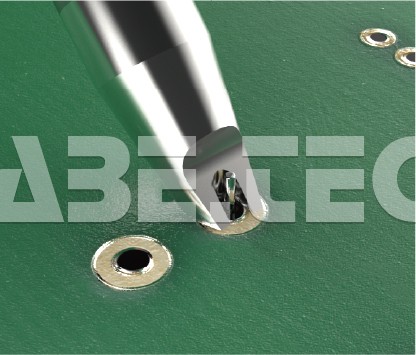

Flow-up efektivní pájecí hrot s V-drážkou
Nové čtyři druhy pájecích hrotů s přidanou V-drážkou navyšují nabídku až na 14 různých typů pájecích hrotů. Díky širší kontaktní ploše se zlepšuje tok pájky až k ploškám nebo olovnatým dílům.
Bezpečná výměna hrotu bez nutnosti tepelně odolné podložky
Nově navržený držák na pájecí ručku umožňuje snadnou a bezpečnou výměnu hrotu. K tomu je určen nástavec pro vyjmutí hrotu a držák pro vkládání jiného hrotu.
Možnost pájení pod dusíkem
Pájecí ručka HAKKO FX-9707 je k dispozici také ve verzi se systémem pro pájení pod dusíkem, viz HAKKO FX-9708.
Technické parametry
- Příkon: 200 W.
- Napájení: 24 V.
- Rozsat teplot: 50 až 500 °C.
- Odpor hrotu vůči zemi: < 2 Ω.
- Potenciál hrotu vůči zemi: < 2 mV.
- Topné těleso: kompozitní.
- ESD provedení: ano.
- Délka napájecího kabelu: 1,2 m.
- Délka (s T53-D24 hrotem): 222 mm.
- Hmotnost (s T53-D24 hrotem): 41 g.
- Pájecí hroty: série T53.
Poznámka 1: pájecí kleště FX-9707 nelze používat samostatně. Pracují pouze v kombinaci s pájecí stanicí, viz pájecí stanice FX-972.
Poznámka 2: pájecí hroty nejsou součástí dodávky, objednávají se zvlášť, viz série T53.

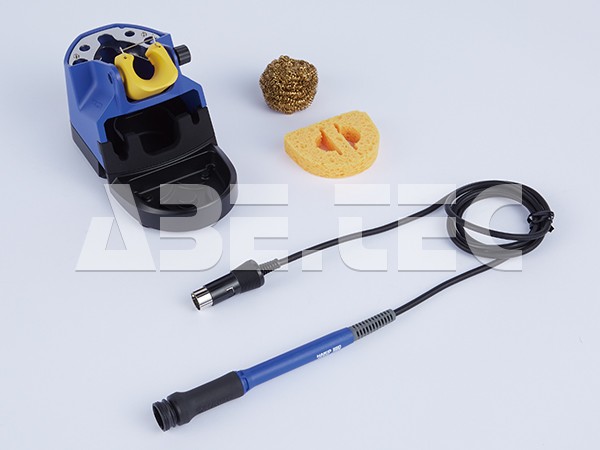

Obsah balení
- 1 x výkonná pájecí ručka HAKKO FX-9707, 24V/200W.
- Stojan FH-220.
- Čisticí drátky A1561.
- Čisticí houbička A5038.
- Manuál.
Pájecí hroty nejsou součástí dodávky, objednávají se zvlášť, viz série T53.
Technická data (13)
Technická data k porovnání Výkonná pájecí ručka HAKKO FX-9707, 24V/200W, sada se stojanem
| Název parametru | Hodnota |
|---|---|
| Příkon | 200 W |
| Napájecí napětí | 24 V |
| Rozsah teplot (minimální) | 50 °C |
| Rozsah teplot (maximální) | 500 °C |
| Odpor hrotu vůči zemi | 2 Ω |
| Potenciál hrotu vůči zemi | 2 mV |
| Topný prvek | kompozitní |
| Délka napájecího kabelu | 1.2 m |
| Délka | 222 mm |
| Hmotnost | 41 g |
| ESD provedení | ano |
| Obsah balení | pájecí ručka, stojan, čisticí drátky, houbička |
| Výrobce | Hakko |
Ke stažení (1)
Zde jsou ke stažení doplňující dokumenty k Výkonná pájecí ručka HAKKO FX-9707, 24V/200W, sada se stojanem
Související produkty (4)
bez DPH
ESD digitální duální pájecí stanice HAKKO FX-972
Výkonná pájecí ručka HAKKO FX-9707, 24V/200W
Držák na pájecí ručku s čisticí houbičkou a čisticí drátěnkou FH215-81
Výkonná N2 pájecí ručka HAKKO FX-9708, 24V/200W, sada se stojanem
Náhradní díly (9)
Nástavec B5071
O-kroužek 5.6mm B2578
Držák pájecí ručky s čisticí houbičkou a drátěnkou FH220-81
Čisticí drátky A1561
Čisticí houbička A5038
Nástavec na odstranění hrotu B5321
Držák na pájecí ručku s knoflíkem a sponou B5312
Knoflík B5313
Upevňovací klip B2791
Fotografie (8)
Prohlédněte si fotografie Výkonná pájecí ručka HAKKO FX-9707, 24V/200W, sada se stojanem
Výkonná pájecí ručka HAKKO FX-9707, 24V/200W, sada se stojanem
Obsah balení
Doba cyklu zkrácena o cca. 27 %
Nové čtyři druhy pájecích hrotů s přidanou V-drážkou
Nové čtyři druhy pájecích hrotů s přidanou V-drážkou

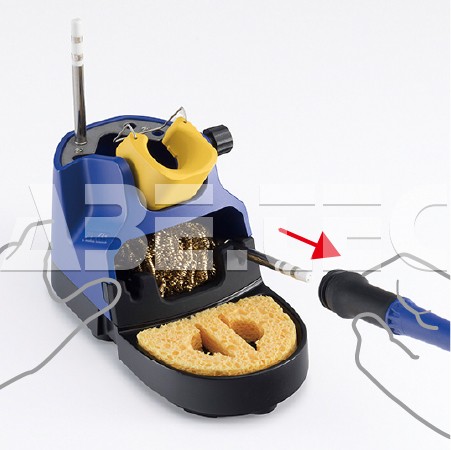

Systém pro bezpečné vyjmutí pájecího hrotu

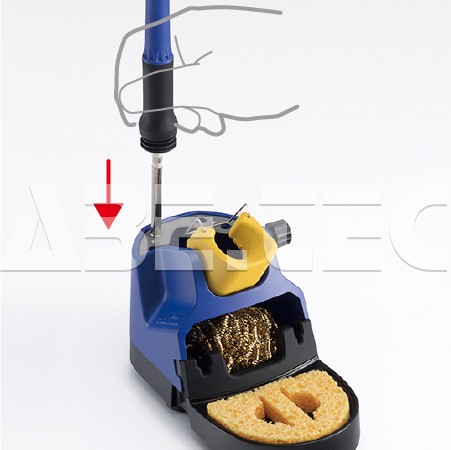

Systém pro bezpečné zasunutí pájecího hrotu

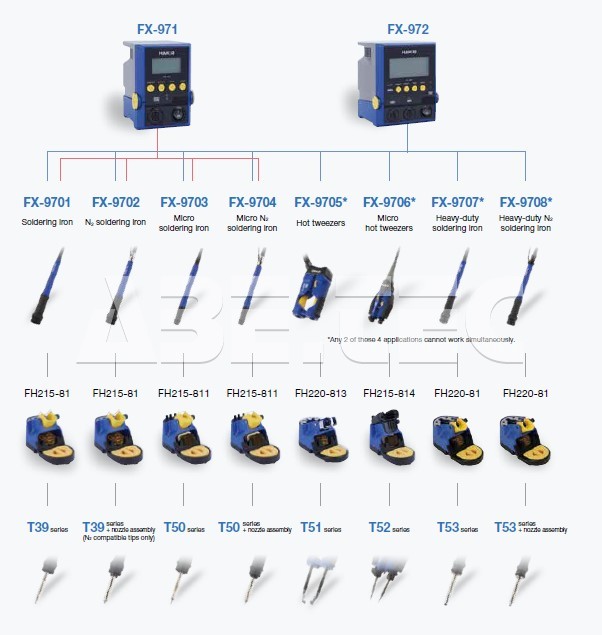

Kompatibilita pájecích ruček
