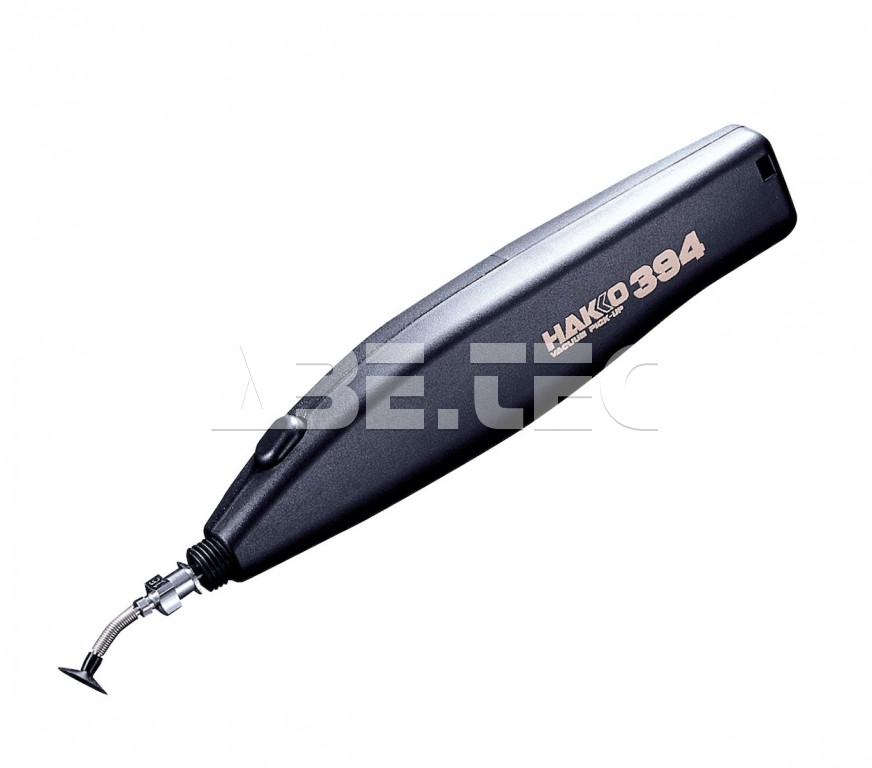

Vakuová pinzeta Hakko 394 ESD

• Vysoce výkonná ESD vakuová pinzeta.
• Bateriově napájený vakuový nástroj s vestavěnou vakuovou pumpou.
• Maximální kapacita sání je 1,18 N (120 gf).
• Vyrobena z antistatického materiálu.
• Pinzeta obsahu malou vývěvu, která zajišťuje sání.
• Napájení 2ks AAA baterie.
• Hmotnost pouhých 40g (bez baterií a přísavek).

Akumulátorový nástroj s vakuovým sáním

• Ultra kompaktní, vysoce výkonná pumpa bez nutnosti napájecího kabelu či vzduchové trubice.
• Kontinuální odsávání umožňující snadnou manipulaci s předměty.
• Měkký dotykový spínač.
• Perový typ těla se snadno vejde do ruky.
• ESD / antistatické materiály.
• Tryska obsahující stopper.

Stopper zabraňuje tomu, aby špička trysky vystřelila podložku, poškodila komponentu a způsobila poruchy sání.

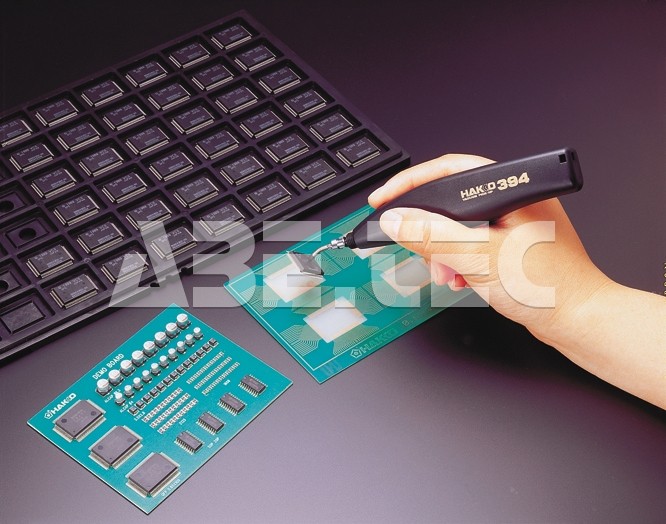

Vhodné aplikace:

• Práce s polovodiči.
• Vyzvedávání SMD.
• Montáže desek plošných spojů.
• Přeprava IO, aj.

Nástroj je určen k vyzvedávání mikrokomponent používaných na deskách plošných spojů, aj., nikoliv k odsávání prachu. Při používání k odsávání prachu může dojít k poškození pinzety či ucpání filtrů.

Technická specifikace

• Materiál: elektricky vodivý silikonový kaučuk.
• Tepelná odolnost: max. 150 °C.
• Hodnota odporu: 10⁴ Ω až 10⁶ Ω.
• Napájení: dvě AAA baterie.
• Životnost baterií: cca. 30 tis. cyklů sání (s alkalickými bateriemi).
• Kapacita sání: max. 1,18 N (120 gf) s podložkou o průměru 10 mm.
• Rozměry: 130 x 29 x 22 mm.
• Hmotnost: 43 g.
• Indikace výměny podložky: pokud se při vizální kontrole objeví trhlina či dírka, předměty nelze efektivně přisát.

Trysky a podložky

Trysky pro samostatné použití

Tyto dvě trysky jsou určeny pro samostatné použití bez podložek.

Kód	Název / popis	Tvar	Značka	Aplikace
A1164	zahnutá tryska / 0,4 mm (vnější průměr 0,7 mm)		22	čipové rezistory a jiné malé komponenty
A1198	zahnutá tryska / 0,26 mm (vnější průměr 0,5 mm)		25	0603 čipy

Trysky s podložkami

Trysky (nemohou být použity samostatně, pouze v kombinaci s podložkou):
Kód	A1165				A1486
Název / popis	zahnutá tryska / 1,1 mm				rovná tryska / 1,1 mm
Vnější průměr	1,65 mm				1,65 mm
Tvar
	+				+
Podložky
Kód	A1166	A1312	A1167	A1311	A1166	A1312	A1167	A1311
Průměr	3 mm	5 mm	7 mm	10 mm	3 mm	5 mm	7 mm	10 mm
Tvar
Výkon zdvihu*	cca. 3 gf	-	cca. 18 gf	cca. 40 gf	cca. 3 gf	-	cca. 18 gf	cca. 40 gf
	=		=		=		=
Příklady sad
* výkon uvedený výše se mírně liší v závislosti na povrchu objektu

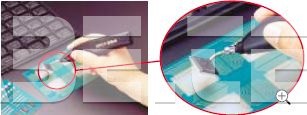

Použití a aplikace

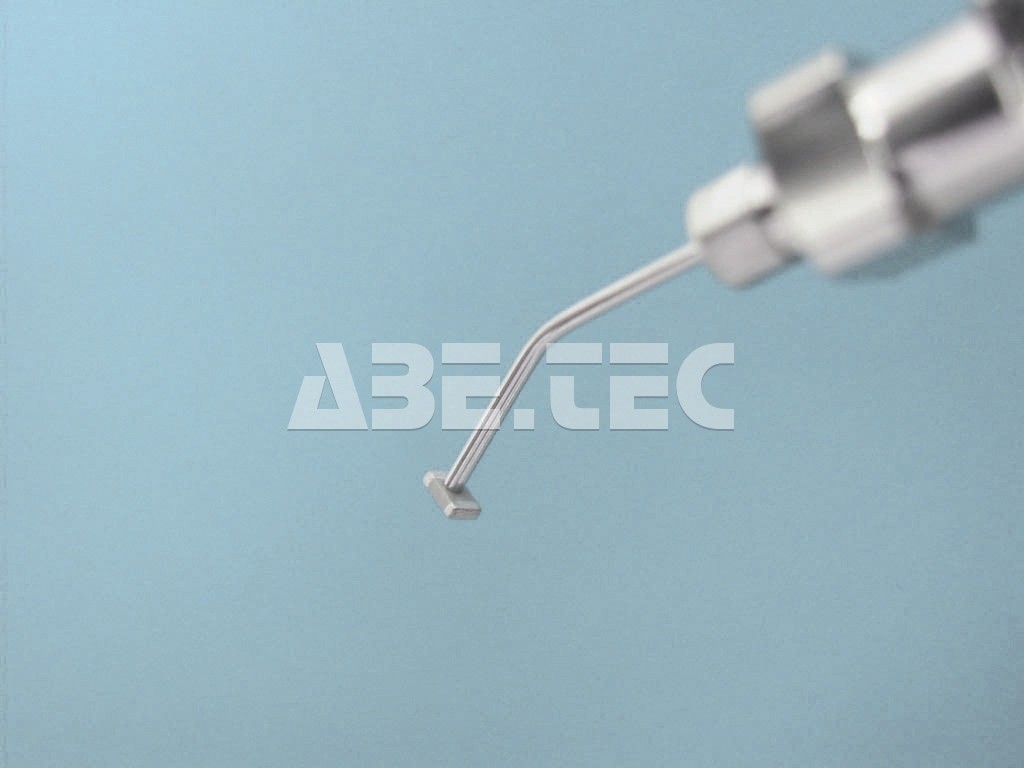

Se zahnutými samostatnými tryskami lze odsát komponenty o velikosti 0603. Tyto čipové rezistory jsou extrémně malé součástky, které jsou často začleněny do malých zařízení, např. mobilů.

Pokud jsou ručně vyzvednuty pomocí pinzety, je vyžadována vysoká přesnost a manuální zručnost, aby nedošlo k jejich poškození či ztrátě.

Pro HAKKO 394 je k dispozici velmi jemná zahnutá tryska s průměrem otvoru 0,26 mm (A1198), která je ideální pro práci se součástkami o velikost 0603. Tryska zajišťuje bezpečné vyzvednutí v režimu nepřetržitého sání.

S nejvhodnější velikostí podložky, kterou si můžete vybrat ze široké škály nástavců, vyzvednete bezpečně jemné součástky i ve tvaru koule. Pro HAKKO 394 jsou k dispozici čtyři typy podložek ve velikostech 3 mm, 5 mm, 7 mm a 10 mm. Nasávání může být zapnuto napřetržitě a snadno právěno tak, že se podložka přizpůsobí velikosti nasávaného objektu.

Funkce STOPPER, která je dostupná při každém použití podložky, zabraňuje poškození vyzvedávané součástky.
