Univerzální dispenzer DSP-01
19 989,20 CZK / ks s DPH
Katalogový list
Popis
Dispenzer je určen pro nanášení lepidel past a tmelů. Velikost nánosu daného materiálu je dána kombinací tlaku vzduchu, rozměru dávkovacího hrotu a dobou impulsu. Český výrobek obsahující kvalitní prvky SMC a Norgren.
- Obsahuje komponenty SMC a Norgren.
- Jednoduché ovládání.
- Mechanicky odolná konstrukce (Solid).
- Vysoká provozní spolehlivost.
- Regulace tlaku, zpětného podtlaku a doby impulsu v širokých mezích.
- Napájení: 230 VAC ± 10 %, 50 Hz.
- Napětí na pedál: 24 V dc.
- Vstupní tlak vzduchu: 5 – 7 bar.
- Spotřeba: Max 8 W.
- Výstupní tlak: 0,1 – 7 bar.
- Rozsah časovače: 0,01 – 31 s.
- Pracovní teplota: 10 – 35 °C.
- Pracovní vlhkost vzduchu: < 85 % RH, nekondenzující.
- Rozměry: 210 x 130 x 145 mm.
- Hmotnost: 2,5 kg.
Dispenzer DSP-01 je určen pro snadné, rychlé a přesné dávkování kapalin a past. Velikost nánosu daného materiálu je dána kombinací tlaku vzduchu, rozměru dávkovacího hrotu a dobou impulsu. Dispenzer DSP-01 má možnost pracovat buď ve volném režimu, kdy je délka impulsu dána dobou stisku nožního pedálu, nebo v režimu řízeném, kdy je doba impulsu dána hodnotou nastavenou na časovači.
Pro dávkování kapalin a past s nízkou viskozitou je dispenzer vybaven funkcí řízeného podtlaku tj. v době kdy není aktivován výstupní tlak pro dávkování je možné na výstupu řídit zpětné sání tak, aby nedocházelo ke skapávání dávkované tekutiny či pasty.
 |
 |
|
Hand Dispenzer dávkuje pouze po dobu sešlápnutí pedálu. 1) Sešlápnutí pedálu 2) Uvolnění pedálu |
Tact Dispenzer dávkuje stejné množství vždy po sešlápnutí pedálu. Možnost programování až 20-ti časových hodnot dávky. "a" časová hodnota dávky šipky indikují sešlápnutí pedálu |
Obsah balení
- DSP-1
- síťový kabel
- návod k použití
- 1x adaptér 10cc (560042A).
- 1x kartuš 10cc (560041A).
- 1x píst 10cc (560573H).
- 1x jehla (DISP) 560088 (kalibr 20) 105000141.
- 1x jehla (DISP) 560014 (kalibr 23) 105000135.
- 1x jehla (DISP) 560016 (kalibr 30) 105000137.
- 1x jehla (PLAST) 560010 CW (kalibr 16) 105000187.
- 1x jehla (PLAST) 560011 (kalibr 18) 105000192.
-
1x jehla (PLAST) 561338K (kalibr 24) 105000201.
Technická data (15)
Technická data k porovnání Univerzální dispenzer DSP-01
| Název parametru | Hodnota |
|---|---|
| Rozměry (š x h x v) | 210 x 145 x 130 mm |
| Výstupní tlak vzduchu | 0.1-7 bar |
| Vstupní tlak vzduchu | 0-7 bar |
| Rozsah časovače | 0.01-31 s |
| Pracovní teplota | 10-35 °C |
| Pracovní vlhkost vzduchu | 85 % |
| Napájení | 230 V |
| Hmotnost | 2.5 kg |
| Model | Analogový / analog |
| Provedení | Robustní konstrukce / robust construction |
| Vlastnosti | Zpětné sání / back suck |
| Řada dispenzerů | Solid |
| Dávkování | časové |
| Připojení do sítě (TCP/IP) | ne |
| Výrobce | ABE.TEC, s.r.o. |
Ke stažení (1)
Zde jsou ke stažení doplňující dokumenty k Univerzální dispenzer DSP-01

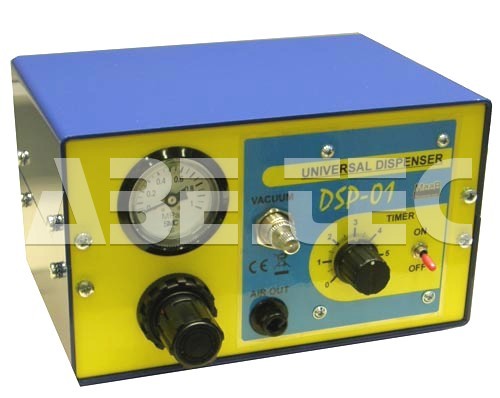

Fotografie (4)
