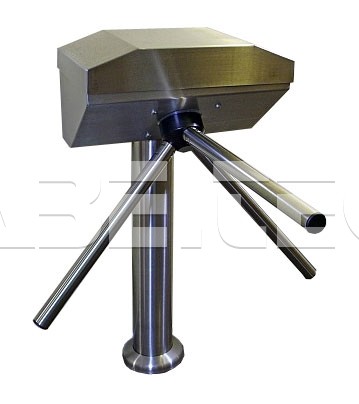

Turniket TRIPOD motorový, se sklopným antipanikem RY-TTM1SA/NNN nerez

• Krátký typ obousměrného motorového tripodového turniketu pro přístup osob pod dozorem.
• Tělo turniketu tvoří lakovaná nebo nerezová skříň s odnímatelným uzamykatelným víkem a trubkový stojan.
• Otočná ramena jsou nerezová.
• Turniket je osazen elektromotorickou jednotkou se zamykacím mechanismem, řídící elektronikou a napájecím zdrojem 230V/24V.
• Procesorová elektronika s vestavěným displejem umožňuje pohodlné nakonfigurování turniketu pro danou instalaci
• Typ RY-TTM1 s antipanikem typu: volně protočitelná ramena turniketu.
• Typ RY-TTM1SA s antipanikem typu: sklopná ramena turniketu.
• Kapacita:15-30 osob/min.

Turniket RY-TTM1SA se sklopným antipanikovým zařízením je určen pro komfortní řízení přístupu osob do výrobních podniků, administrativních budov, volnočasových center apod. Sofistikované řešení motorového převodového mechanismu a elektromagneticky ovládané zamykací západky, účinné pouze při pokusu o nedovolený průchod turniketem, představují špičkové technické řešení, vysokou míru zabezpečení a nízkonákladový provoz - klidová spotřeba turniketu je pod 5 Watty. Antipaniková funkce se sklopným ramenem vyhovuje nárokům bezpečné instalace.

Provedení

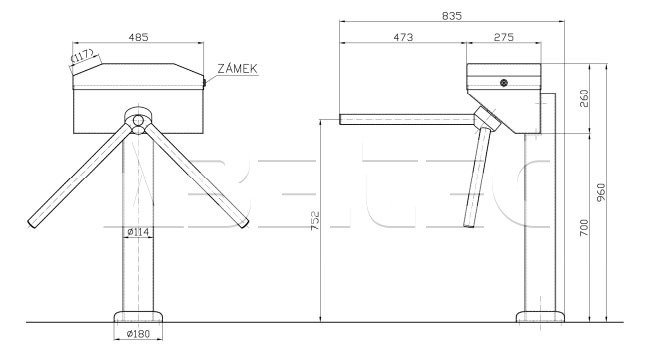

Tělo turniketu tvoří robustní skříň, lakovaná nebo nerezová, obsahující kompaktní elektromotorickou jednotku se zamykacím mechanismem, řídící elektronikou a napájecím zdrojem 24V. Odnímatelné uzamykatelné víko skříně umožňuje dokonalý přístup ke všem dílům. Stojan turniketu tvoří trubka o průměru 114 mm připevněná k podlaze přírubou se 4-mi šrouby. Otočná ramena jsou nerezová.

Napájení

Napájecí zdroj 24Vss používá bezpečnostní oddělovací transformátor 230V/24V/30VA a lze jej v případě zvýšených nároků na bezpečnost umístit mimo skříň turniketu.

Vlastnosti

Klidové postavení ramen turniketu je polohováno elektromotorem s inkrementálním snímačem polohy. Turniket lze provozovat v obou směrech prostřednictvím oddělených elektrických vstupů. Po aktivaci některého vstupu se rotor turniketu pootočí cca o 5 stupňů a po vstupu osoby a zatlačení na rameno turniketu nastane dokončení otočení o 120°. Procesorové řízení s pohodlným servisním vestavěným displejem dovoluje nastavení komfortního režimu turniketu šitého na míru dané instalaci: nastavení rychlosti pohybu, časové nastavení zavření po neuskutečněném průchodu, programování releových indikačních výstupů.

Síla otáčení rotoru je nastavena s ohledem na vyloučení úrazu osob, antipaniková funkce volně otočného rotoru je integrována v koncepci turniketu. Obnovení funkce turniketu po antipanikovém sklopení ramene (povelem nebo výpadkem 230V) je automatické. Zařízení může pracovat ve venkovních podmínkách, ale hlediska komfortu průchodu se nedoporučuje vystavovat jej přímému dešti.

Jako ovládací prvky lze užít např. kartové snímače, mincovní a žetonové automaty, lístkové systémy.

Instalace

Středový stojan turniketu je otvory v základně připevněn k podlaze pomocí běžných závitových kotev fixovaných v podkladu nejlépe dvousložkovým tmelem. Elektrická instalace spočívá v přívodu napájecí sítě 230 V a ovládací kabeláže podlahou do středu nohy turniketu.
