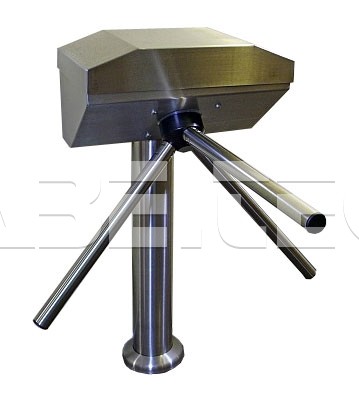

Turniket TRIPOD motorový RY-TTM1/NNN nerez

• Krátký typ obousměrného motorového tripodového turniketu pro přístup osob pod dozorem.
• Tělo turniketu tvoří lakovaná nebo nerezová skříň s odnímatelným uzamykatelným víkem a trubkový stojan.
• Otočná ramena jsou nerezová.
• Turniket je osazen elektromotorickou jednotkou se zamykacím mechanismem, řídící elektronikou a napájecím zdrojem 230V/24V.
• Procesorová elektronika s vestavěným displejem umožňuje pohodlné nakonfigurování turniketu pro danou instalaci.
• Typ RY-TTM1 s antipanikem typu: volně protočitelná ramena turniketu.
• Typ RY-TTM1SA s antipanikem typu: sklopná ramena turniketu.
• Kapacita 15-30 osob/min.

Turniket RY-TTM1 je spolehlivé zařízení pro komfortní řízení přístupu osob do výrobních podniků, administrativních budov, volnočasových center apod. Sofistikované řešení motorového převodového mechanismu a elektromagneticky ovládané zamykací západky, účinné pouze při pokusu o nedovolený průchod turniketem, představují špičkové technické řešení, vysokou míru zabezpečení a nízkonákladový provoz - klidová spotřeba turniketu je pod 5 waty. Elegantní design, solidní materiálové provedení a spolehlivost jsou hlavními atributy zařízení.

Provedení

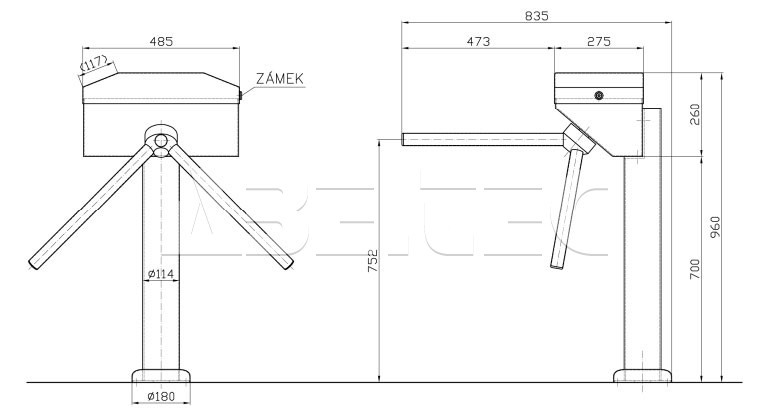

Tělo turniketu tvoří robustní skříň, nerezová, obsahující kompaktní elektromotorickou jednotku se zamykacím mechanismem, řídící elektronikou a napájecím zdrojem 24V. Odnímatelné uzamykatelné víko skříně umožňuje dokonalý přístup ke všem dílům. Stojan turniketu tvoří trubka o průměru 114 mm připevněná k podlaze přírubou se čtyřmi šrouby. Otočná ramena jsou nerezová.

Napájení

Napájecí zdroj 24Vss používá bezpečnostní oddělovací transformátor 230V/24V/30VA a lze jej v případě zvýšených nároků na bezpečnost umístit mimo skříň turniketu.

Vlastnosti

Klidové postavení ramen turniketu je polohováno elektromotorem s inkrementálním snímačem polohy. Turniket lze provozovat v obou směrech prostřednictvím oddělených elektrických vstupů. Po aktivaci některého vstupu se rotor turniketu pootočí cca o 5 stupňů a po vstupu osoby a zatlačení na rameno turniketu nastane dokončení otočení o 120°. Procesorové řízení s pohodlným servisním vestavěným displejem dovoluje nastavení komfortního režimu turniketu šitého na míru dané instalaci: nastavení rychlosti pohybu, časové nastavení zavření po neuskutečněném průchodu, programování releových indikačních výstupů.

Síla otáčení rotoru je nastavena s ohledem na vyloučení úrazu osob, antipaniková funkce volně otočného rotoru je integrována v koncepci turniketu. Zařízení může pracovat ve venkovních podmínkách, ale hlediska komfortu průchodu se nedoporučuje vystavovat jej přímému dešti.

Jako ovládací prvky lze užít např. kartové snímače, mincovní a žetonové automaty, lístkové systémy.

Instalace

Středový stojan turniketu je otvory v základně připevněn k podlaze pomocí běžných závitových kotev fixovaných v podkladu nejlépe dvousložkovým tmelem. Elektrická instalace spočívá v přívodu napájecí sítě 230 V a ovládací kabeláže podlahou do středu nohy turniketu.
