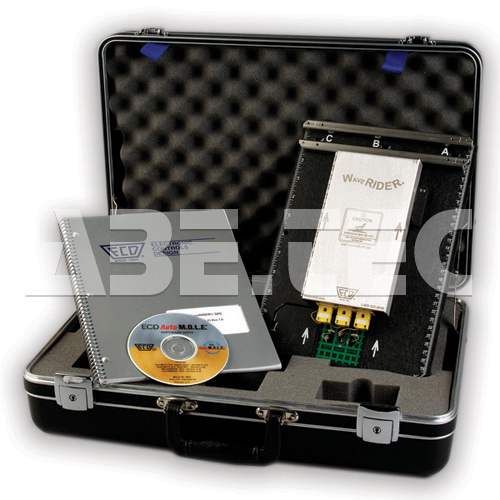

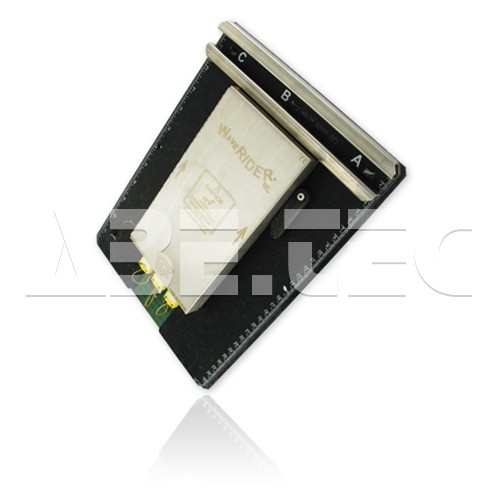

Systém pro analýzu pájecích vln WaveRIDER® NL 2, E36-9285-02, 305 mm

• Systém pro podrobnou analýzu funkce pájecí vlny.
• Rozměry 305 x 305 x 33 mm, max. pracovní teplota 300 °C.
• Určen pro optimalizaci výkonu pájecí vlny a statistické řízení procesu pájení s cílem zajistit úspěšné výsledky produkce.
• Kvantifikuje parametry stroje, které můžete poté snadno kontrolovat.
• Pomáhá snižovat nutnost oprav na minimum s cílem zlepšit kondici pájecí vlny.
• Poskytuje okamžité "splňuje/nesplňuje" údaje, které dají operátorovi prvotní informace o stavu vlny.

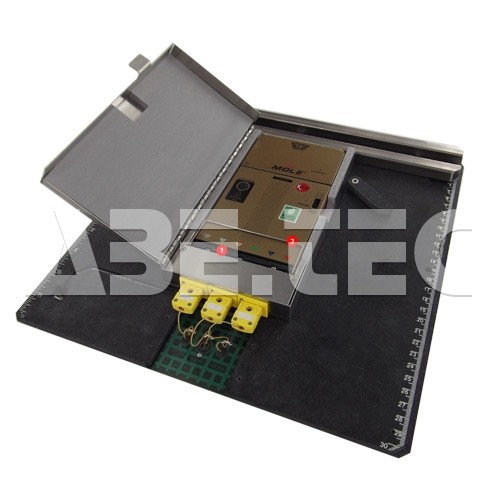

• Kompatibilní s teplotním profiloměrem SuperM.O.L.E.® Gold 2, s pomocí softwaru MAP 3.0.
• Měřené parametry zahrnují rovnoběžnost pájky, hloubku ponoru, sklon předehřevu, Delta-T a rychlost dopravníku.
• Vyžaduje SuperM.O.L.E.® Gold nebo SuperM.O.L.E.® Gold 2 teplotní profiloměry (nejsou součástí dodávky).
• Lze přidat Fluxometer® pro sledování sprejového dávkování tavidla (není součástí dodávky).

Proces pájení vlnou je z hlediska nastavování jedním z nejnáročnějších postupů. ECD WaveRIDER® NL 2 výrazně zjednodušuje tento proces a zaručuje perfektní opakovatelnost. Teplota předehřevu, rychlost dopravníku, výška vlny, kontaktní časy a paralelismus, všechny tyto parametry jsou pomocí WaveRIDER® NL 2 snadno měřeny a sledovány.

Výhody WaveRIDER® NL 2

• Pomáhá maximalizovat výnosy a zlepšit kondici pájecí vlny.
• Dokazuje zákazníkovi, že je proces pájení plně kontrolován.
• Profiluje stroj bez nutnosti připojování termočlánků - šetří čas a námahu.
• Kontroluje stabilitu stroje pomocí zkušebního vzorku "Golden Board".
• Výměnná polyimidová testovací karta prodlužuje životnost výrobku.
• Sledování nejen teploty pájecí vlny, ale také doby prodlevy a rychlosti dopravníku.

Technické parametry WaveRIDER® NL 2

• Rozměry: 305 x 305 x 33 mm.
• Hmotnost: 1633 g.
• Operační teplota: krátkodobě 300 °C, dlouhodobě 200 °C.
• Vzorkovací interval (se SuperM.O.L.E.® Gold): 0,1 sec.
• Kapacita dat (se SuperM.O.L.E.® Gold): 9 minut 6 sec.
