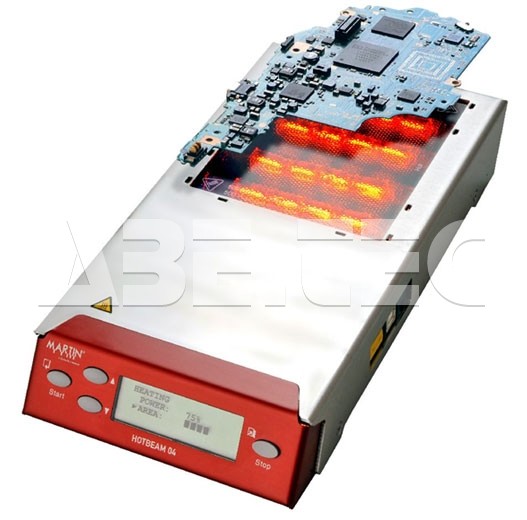

Spodní předehřev HOTBEAM 04 HB00.0050

• Infračervená spodní ohřevná jednotka pro malé IR systémy.
• Výkon  500 W, 4 x IR .
• Rozměr desky 130 x 150 mm.

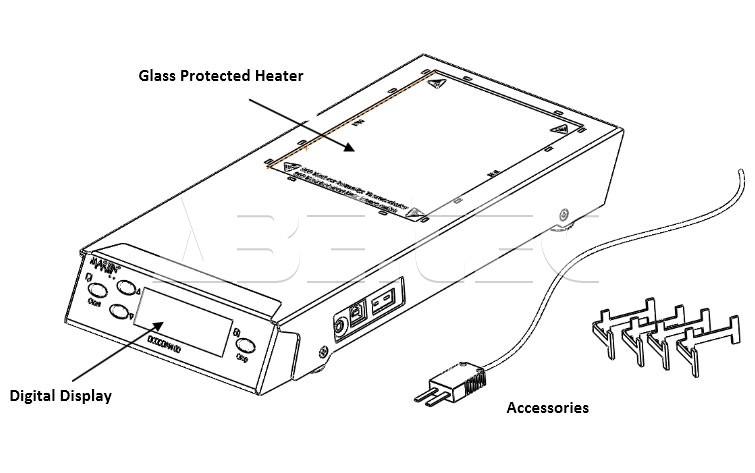

HOTBEAM 04 je velmi kompaktní a rovinně navržené spodní topení. Napájené infračervenout technologií, zajišťuje univerzální 105 x 130 mm² topný prostor. Ten je chráněn robustním skleněným krytem, proto se snadno čistí. Využití nalezne v řadě elektronických a průmyslových aplikacích.

Pomocí intuitivního menu na velkém digitálním displeji lze všechny provozní režimy (s konstantním výkonem, konstantní teplotou a profilem) snadno ovládat. Funkce softwaru Auto-Profiler určuje automaticky nastavení zařízení pro dosažení požadované teploty DPS. Nastavení může být uloženo v až 50 kombinacích. Všechny kombinace spouští spodní ohřívač bez nutnosti neustálého připojování termočlánků na DPS. Inovativní systém řízení tepla zaručuje maximální opakovatelnost procesu.

HOTBEAM může také spouštět periferní zařízení, jako jsou odsávací větráky či filtrační systémy, a lze jej ovládat pomocí externího ovládacího rozhraní.

Standardní příslušenství

• Spodní ohřevná jednotka HOTBEAM 04.
• Čtyři držáky DPS.
• Teplotní senzor (typ K).
• Manuál.

Technické parametry

• Celková spotřeba: 600 VA.
• Výkon spodního ohřevu: 500 W, 4 x IR lampy.
• Teplotní rozsah:50°C- 200°C, kroky 1°C.
• Velikost ohřevné plochy: 105 x 130 mm.
• Doporučená maximální velikost DPS: 130 x 150 mm.
• Napájení: 1 fáze, 85 - 250 VAC, 50-60 Hz.
• Chlazení: elektrické, 2 ventilátory
• Rozměry: 150 x 300 x 40 mm.

Spodní ohřevy pro náročné

Aplikace pro spodní ohřevy DPS se pohybují od předehřevu DPS pro ruční pájení až po předehřev automatických opravářských strojů k opravě či popraskání vyplňovací hmoty.

MARTIN SMT nabízí širokou řadu spodních ohřevů. Mohou být klasifikovány podle velikosti a výkonu ohřívače. Pro malé desky jsou k dispozici IR systém až o výkonu 2000 W. U střední a velkých desek a především hybridních ohřevů se výkon pohybuje mezi 3000 až 10000 W.

Hybridní ohřevy mohou být rozšířeny o další funkce, jako je např. horní ohřev teplným vzduchem, odstraňování zbytkové pájky či polohovací rameno.
