Software GALAAD

Programové vybavení Galaad je universální software, který je neustále ve vývoji. Software nebyl navržen pouze pro CNC frézku Pure, Rack nebo Advantage, ale pracuje i jinými stroji. Tudíž podněty pro zdokonalení software přichází nejen od uživatelů Galaadu, ale i od ostaních. Tím je software v neustálém pohybu vpřed. Aktualizace jsou volné - zdarma je možné je stáhnout ze stránek www.galaad.net.  Software je chráněn USB klíčem, který uživatel obdrží společně s dodávkou.

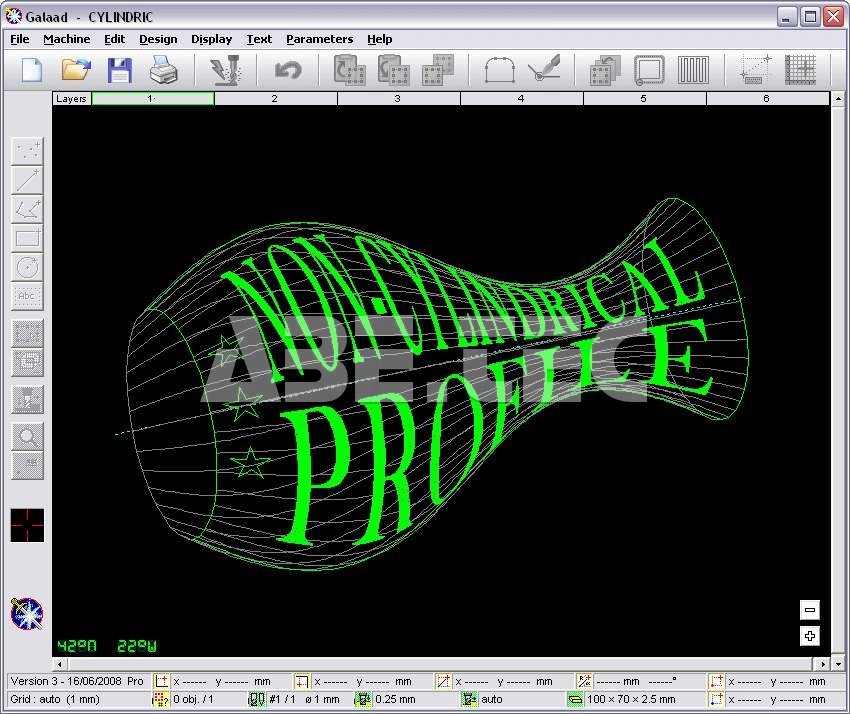

Galaad není čistý 3D CAD software, jak bývá obvykle definován, tj. neumožňuje uživateli vytvářet obrobky přímou manipulací s objemy a plochami. Nicméně četné 3D funkce jsou neméně použitelné z modulu CAD, zvláště pak pokročilá 3D tvorba drátěných projekcí, ohybů a jiných prostorových manipulací. Konstrukční funkce 2½D jsou přímo propojeny s frézováním, a tudíž zahrnují všechny prostředky pro řízení dráhy, hloubek, vrtání a rychlosti posuvu, kompenzací nástroje atd.
Velký úspěch softwaru Galaad je způsoben snadností používání, což neznamená, že nabízí příliš málo pokročilých funkcí. Je přijímán s úspěchem jak absolutními začátečníky v počítačích, tak experty v oboru CAD/CAM. Definovat software Galaad je možno těmito klíčovými slovy: intuitivní, snadný, výkonný, přizpůsobivý, integrovaný.
Standardní licence Galaad poskytuje přístup do všech modulů bez jakýchkoliv omezení.

2½D frézování

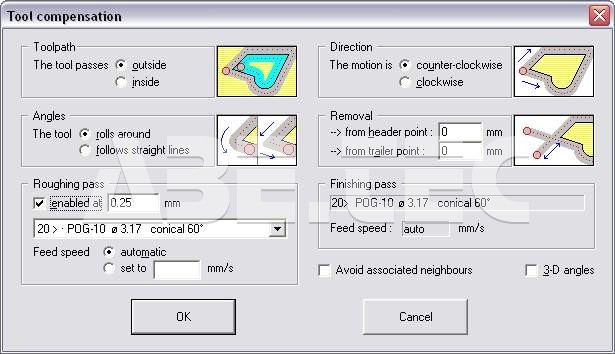

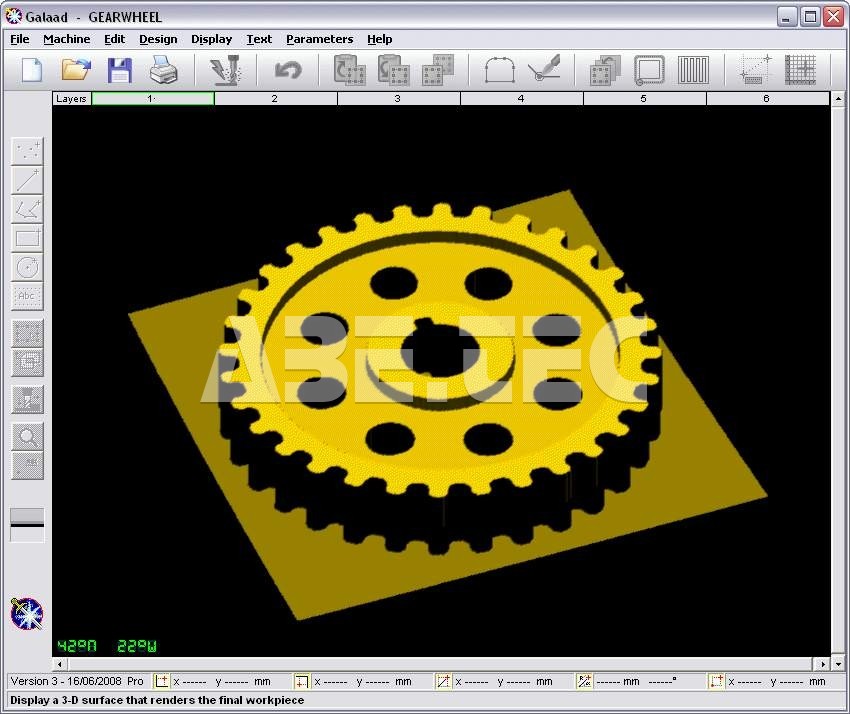

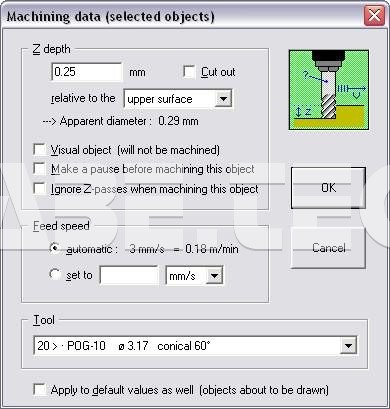

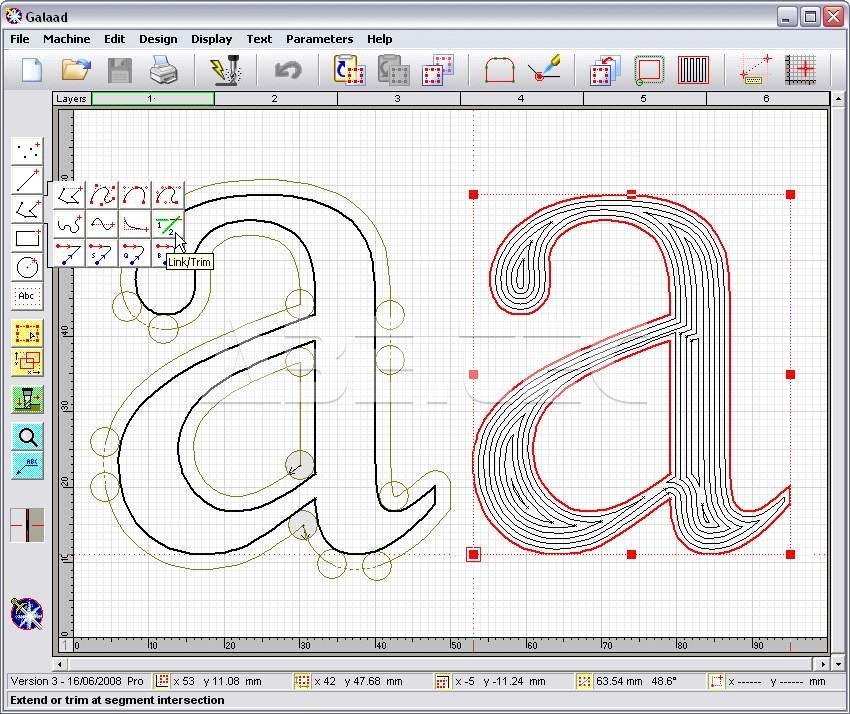

Hlavním a nejstarším modulem je program Galaad. Ten umožňuje uživateli navrhovat 2½D obrobky, jež se pak obrábějí přímo obráběcím modulem. Všechny pokročilé funkce vyhrazené konstrukci jsou snadno přístupné. Jsou to vkládání souřadnic pomocí klávesnice, snímkování on-line, rovinné i prostorové manipulace, dynamické vizuální rozměry, kompenzace nástroje, šrafovací a akumulační cykly a mnoho dalších. Software Galaad může tvořit obráběcí dráhu ve třech osách. Nad pracovním prostorem a nastaveným hodnotami CNC stroje lze dohlížet z tohoto modulu. Namísto integrovaného post-procesoru je možno používat externí post-procesor, vyvolávanému přímo obráběcím příkazem. Nastavování parametrů zahrnuje pokročilé řídicí funkce stroje pro speciální aplikace, zvláště pak automatické řízení vstupu/výstupu a prodlevy.

2½D ovládání

Ovladačem stroje integrovaným v konstrukčním modulu je program Lancelot. Spouští se přímo z modulu CAD a umožňuje uživateli nastavovat parametry obráběcího procesu (pořadí nástrojů, hrubování a dokončovací práce, měřítka, filtry, opakované cykly, pokračování, dělení atd.), nastavovat počátek obrobku pomocí intuitivní přístrojové desky, obsahující ruční ovládání, automatické měření nástroje, nebo řízení počátku uloženého do paměti, a dohlížet na proces dálkového obrábění, přičemž uživatel si udržuje kontrolu klikáním. Tento modul je možno používat samostatně s jeho vlastními funkcemi importu, nebo přímo z externího systému CAD, jenž umí exportovat dráhy nástroje. Může ovládat tři osy XYZ nebo XAZ (válcové obrábění), a dokonce řídit motorizovaný nastavitelný břit pod kontrolou třetí nebo čtvrté osy.

3D ovládání

Speciální modul Kay je samostatný 3D boční program. Umí pracovat se soubory ISO G-code, Isel-NCP nebo MasterCam-NCI, zajišťujícími dohled nad automatickým obráběním ze tří až pěti os. Obsahuje normální funkce pro ruční přísun počátku obrobku a pokročilou parametrizaci stroje. Tento modul je možno vyvolat přímo pomocí softwaru CAD nebo CAM, jenž umí exportovat 3D dráhy nástroje. Jeho cena je docela nízká a lze jej nakoupit samostatně.

Soustružení

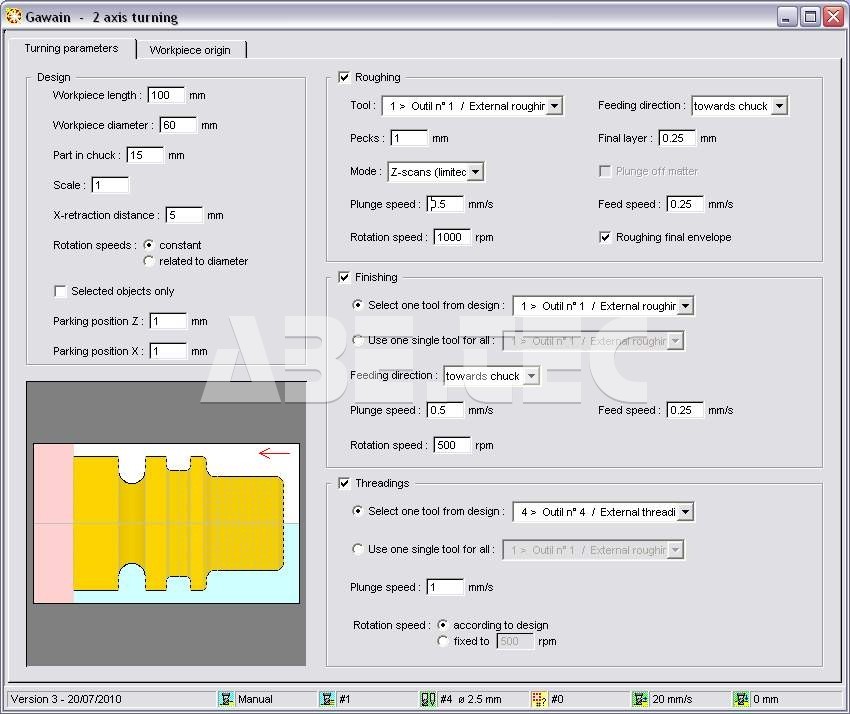

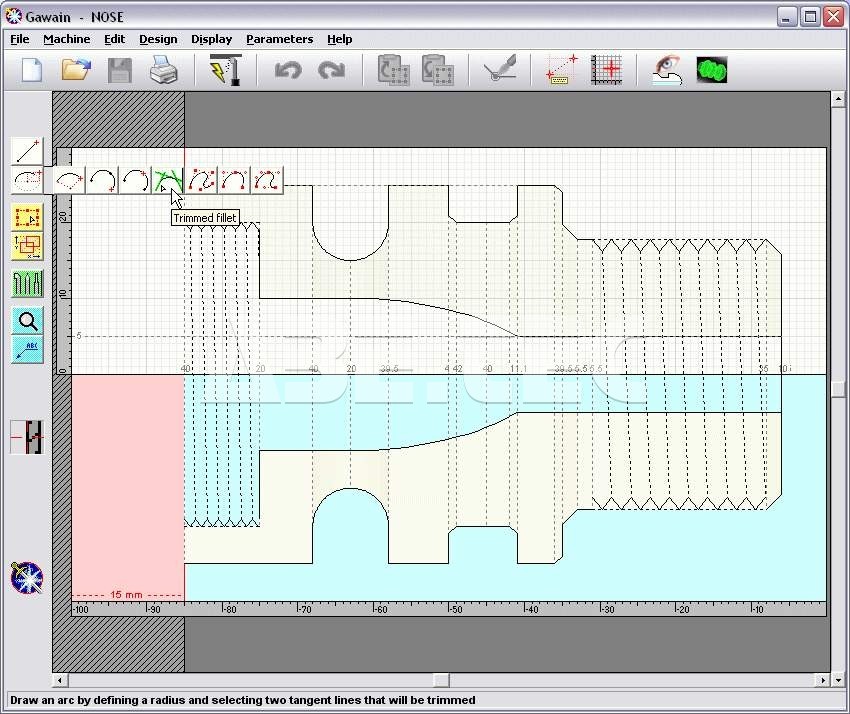

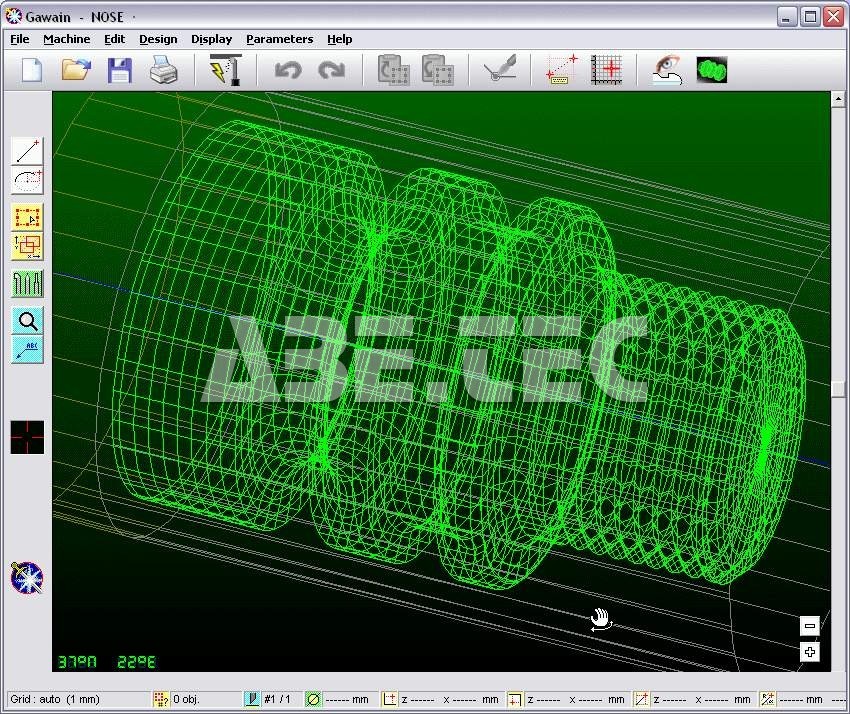

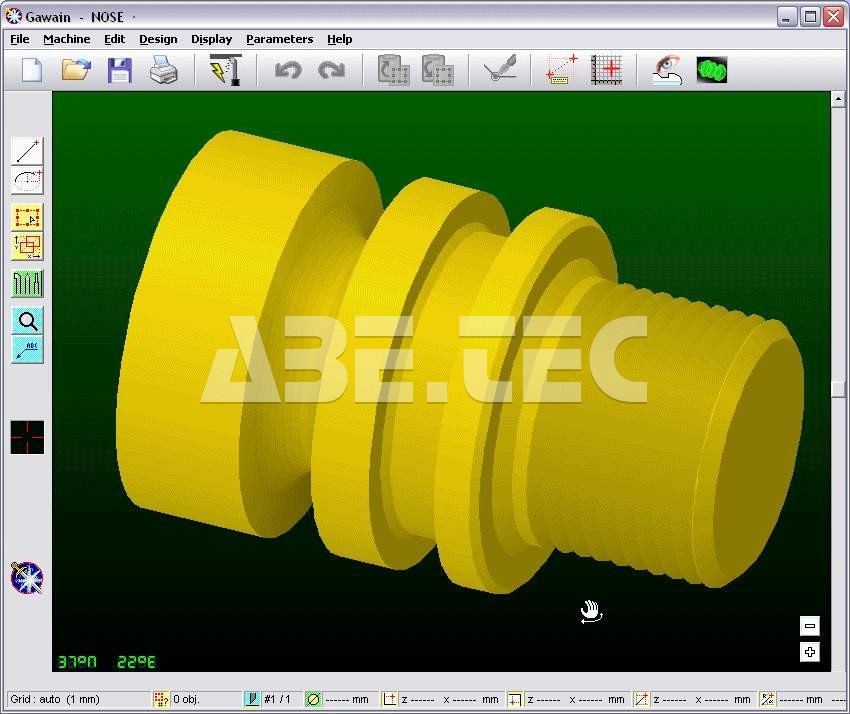

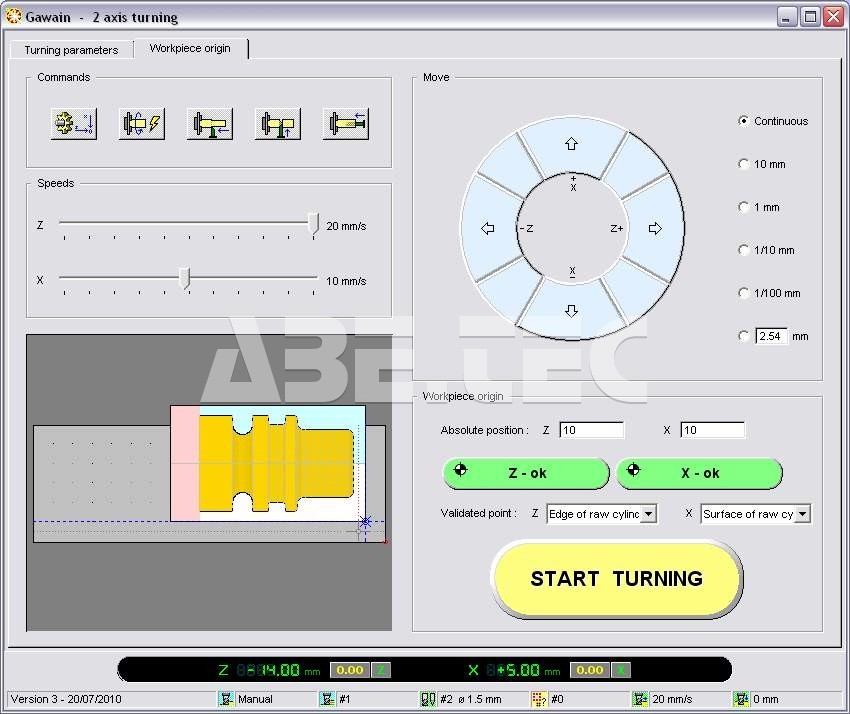

Neindexovaný obráběcí modul Gawain používá většinu funkcí CAD, jež nabízí software Galaad, avšak adaptovaných na jednoduché soustružení ve dvou osách. Parametry soustruhu jsou nezávislé a mohou existovat společně s parametry frézování. Tento obráběcí modul často používají tvůrci modelů na pasivním soustruhu, namontovaném na frézovací stůl, čímž kombinují frézování a soustružení na jediném stroji při nízkých nákladech.

Programování

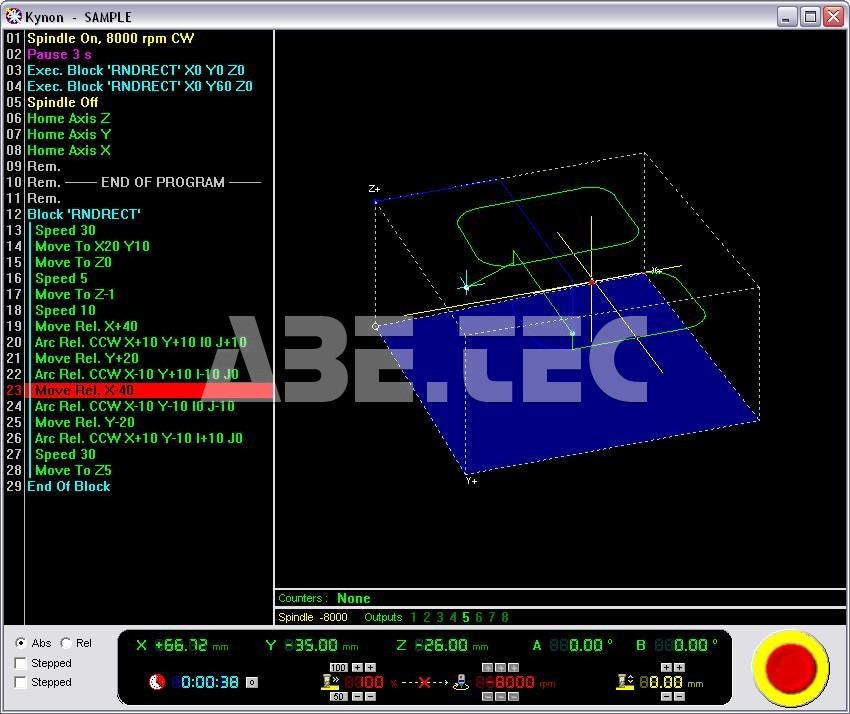

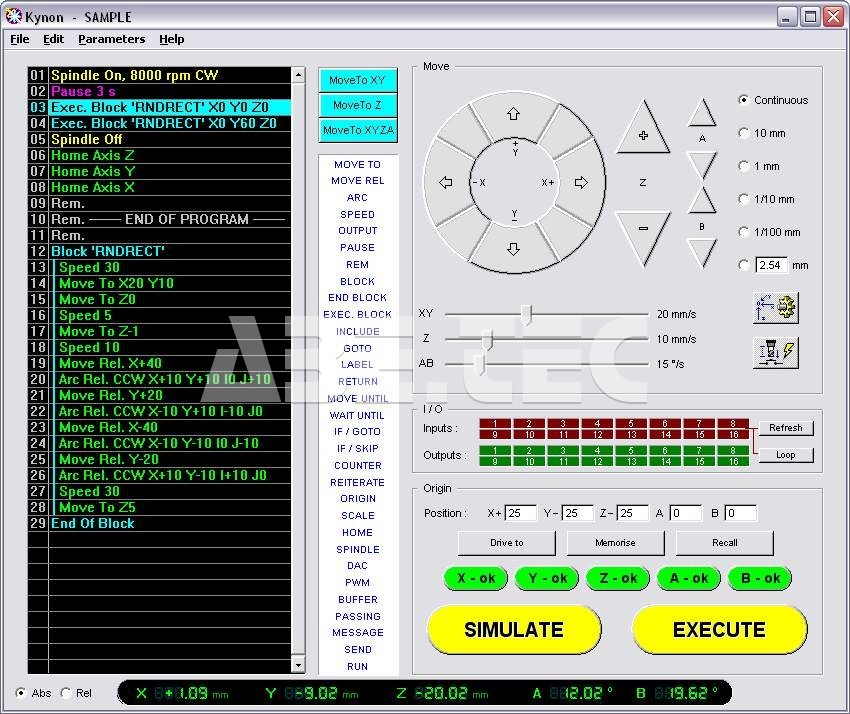

Programovací modul Kynon dovoluje uživateli tvořit cestu od jednoduchých pohybových příkazů na stroji (1 až 5 os) se vstupem/výstupem, hodinami, čítači, řídicími smyčkami nebo událostmi operátora. Je možno definovat makra se souřadnicemi a hierarchiemi, nebo začleňovat přímo externí soubory. Tento software je hlavně určen pro osazovací aplikace uživatelů, kteří potřebují vytvářet cestu ve více osách s řízením událostí. Je samozřejmé, že tento modul může využívat každou cestu, která byla navržena softwarem Galaad.

Frézování DPS

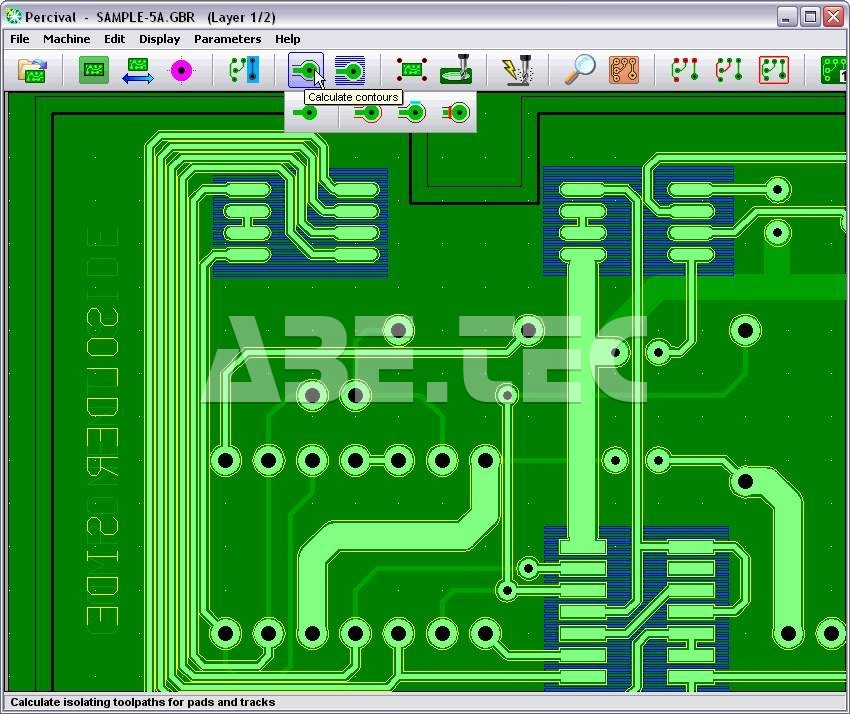

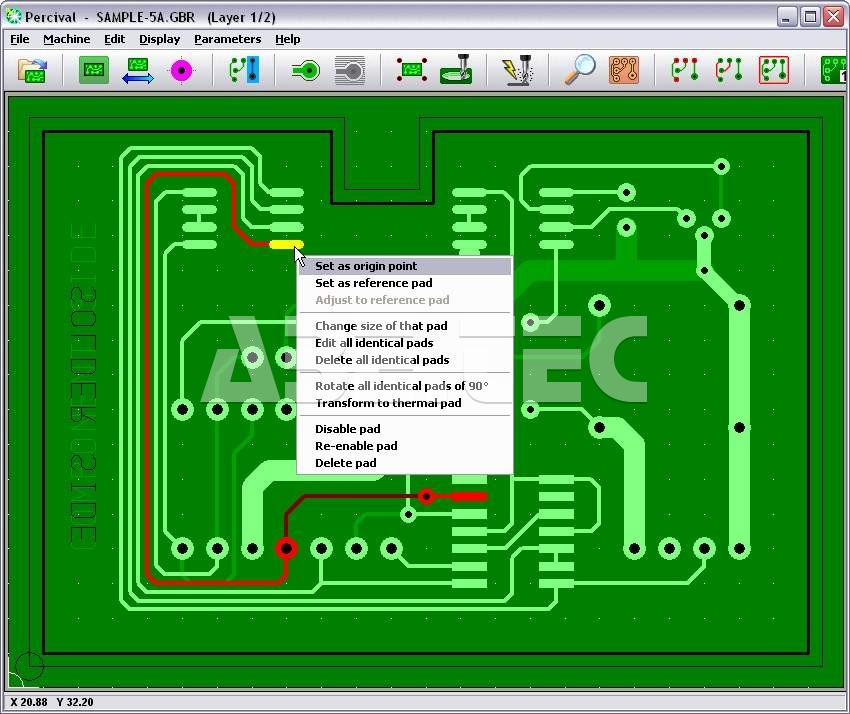

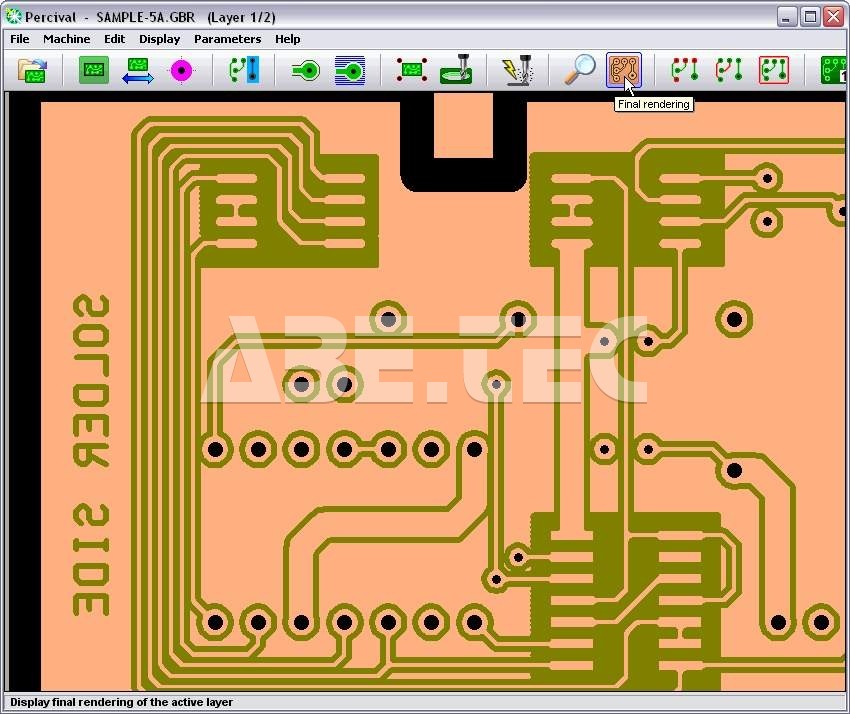

Modul Percival umí otevírat soubory Gerber a Excellon. Tento software vypočte obrysy dráhy a pájecí plošky v závislosti na použitých nástrojích, jakož i kruhové vrtané otvory s omezenou výměnou nástroje. Poté vyvolá přímo obráběcí modul a zahájí proces frézování DPS.

Editování G-kódu

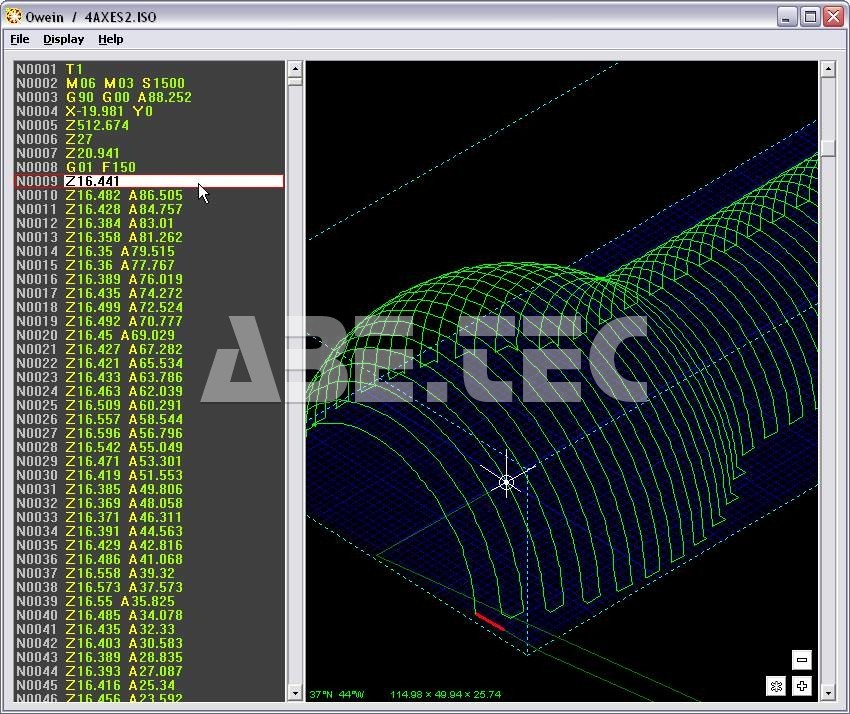

Malý doplněk sady modulů, Owein, je textový editor G-kódu a NCP-kódu, jenž zobrazuje několik pohledů na editovanou cestu v reálném čase, se zvýrazněním aktuální linie a okamžitým hlášením změn textu. Lze jej použít jako převodník mezi formáty NCI, NCP a ISO.

Propojení CNC a notebook/PC

Je třeba si zjistit, zdali Galaad podporuje příslušnou CNC frézku a zdali je k dispozici příslušný převodník k CNC frézce. Převodníkem je myšleno zařízení, které převede signál z USB protu PC nebo notebooku do LPT CNC frézky. Pokud si nebudete jisti s výběrem software Gallad a CNC frézky, vždy nás kontaktujte. ABE.TEC má odzkoušená řešení pro jednotlivé frézky, které prodává, přesto doporučujeme kontaktovat technika fy ABETEC k ověření technického řešení.
