Měřiče síly řady 5 představují cenově dostupné řešení pro aplikace s měřením tahové a tlakové síly.
Senzor točivého momentu, pro testování uzávěrů MR53-12E
Obj. číslo:
106001281
Výrobce:
Kategorie:
Dostupnost:
4 - 7 týdnů
přímý dovoz z USA
předchozí
další
Senzor točivého momentu, pro testování uzávěrů MR53-12E
Senzor točivého momentu, pro testování uzávěrů MR53-12E
Senzor točivého momentu, pro testování uzávěrů MR53-12E
Senzor točivého momentu, pro testování uzávěrů MR53-12E
Senzor točivého momentu, pro testování uzávěrů MR53-12E
Senzor točivého momentu, pro testování uzávěrů MR53-12E
Senzor točivého momentu, pro testování uzávěrů MR53-12E
Varianty produktu
Katalogový list
◄
►
Popis
- Kapacita 135 Ncm (192 ozFin).
- Rozlišení 0,1 Ncm (0,1 ozFin).

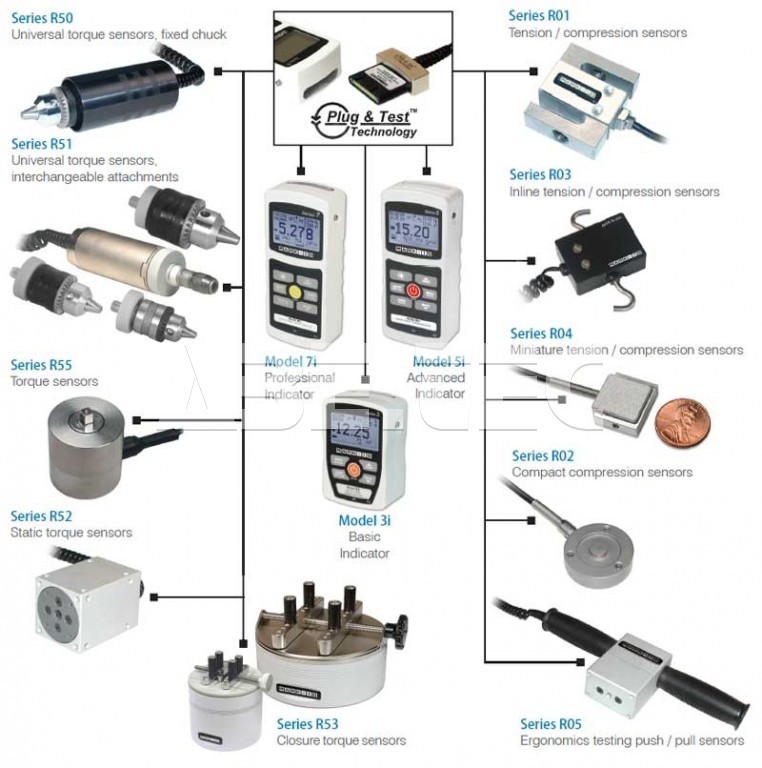

- Člen Plug & TestTM rodiny výměnných snímačů a indikátorů.
- Robustní hliníkové pouzdro.
- Oboustranné čelisti pro kulaté nebo obdélníkové nádoby.
- Konstrukce odolná proti polití tekutinou.
- Lze použít také pro kalibraci momentových nástrojů.
- Senzor krouticího (točivého) momentu.
- NIST certifikát kalibrace s daty.
- Přesnost ± 0,5% + indikátor.
- Hmotnost 1,0 (2,5) kg (podle typu senzoru).
- Záruka 3 roky.

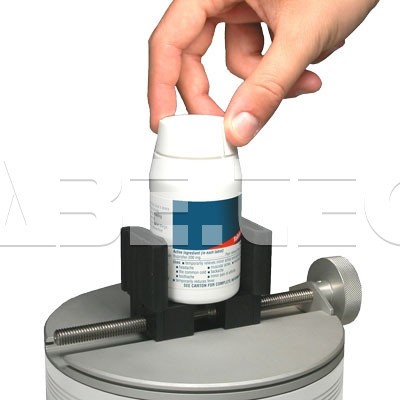

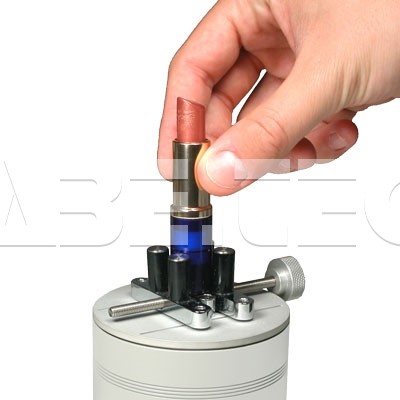

Senzor točivého momentu ideální pro testování momentu na uzávěrech lahví, ventilů, spojovacího materiálu a dalších položek o průměru od 14 do 148 mm. Modely obsahují pohyblivé čelisti, které se snadno přizpůsobí různým tvarům a velikostem. Pro unikátní tvary jsou určeny ploché a nastavitelné čelisti (objednávají se samostatně). K dispozici jsou kapacity od 7 do 1150 Ncm (10 až 1600 ozFin).

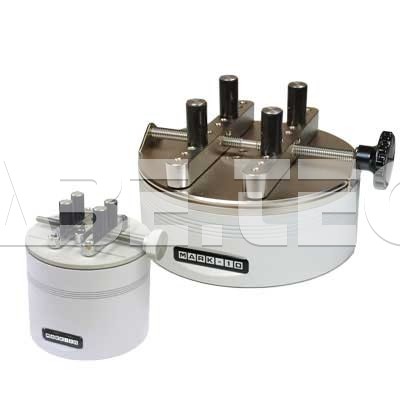

Porovnání snímačů řady R53:
| Model | Kapacita x rozlišení - s měřicími přístroji řady 7i a 5i | |||||||
|---|---|---|---|---|---|---|---|---|
| lbFin | ozFin | lbFft | gFcm | kgFmm | Nmm | Ncm | Nm | |
| MR53-10Z | - | 10 x 0,01 | - | 700 x 0,5 | 7 x 0,005 | 70 x 0,05 | 7 x 0,005 | - |
| MR53-20Z | - | 20 x 0,02 | - | 1400 x 1 | 14 x 0,01 | 140 x 0,1 | 14 x 0,01 | - |
| MR53-50Z | - | 50 x 0,05 | - | 3600 x 5 | 36 x 0,05 | 350 x 0,5 | 35 x 0,05 | - |
| MR53-12 | 12 x 0,005 | 192 x 0,1 | 1 x 0,001 | - | - | - | 135 x 0,1 | 1,35 x 0,001 |
| MR53-50 | 50 x 0,02 | 800 x 0,5 | 4 x 0,005 | - | - | - | 570 x 0,5 | 5,7 x 0,005 |
| MR53-100 | 100 x 0,05 | 1600 x 1 | 8 x 0,01 | - | - | - | 1150 x 1 | 11,5 x 0,01 |
| Model | Kapacita x rozlišení - s měřicími přístroji řady 3i | |||
|---|---|---|---|---|
| lbFin | ozFin | kgFmm | Ncm | |
| MR53-10Z | - | 10 x 0,01 | 7 x 0,005 | 7 x 0,005 |
| MR53-20Z | - | 20 x 0,02 | 14 x 0,01 | 14 x 0,01 |
| MR53-50Z | - | 50 x 0,05 | 36 x 0,05 | 36 x 0,05 |
| MR53-12 | 12 x 0,01 | 192 x 0,2 | - | 135 x 0,1 |
| MR53-50 | 50 x 0,05 | 800 x 1 | - | 570 x 0,5 |
| MR53-100 | 100 x 0,1 | 1600 x 2 | - | 1150 x 1 |

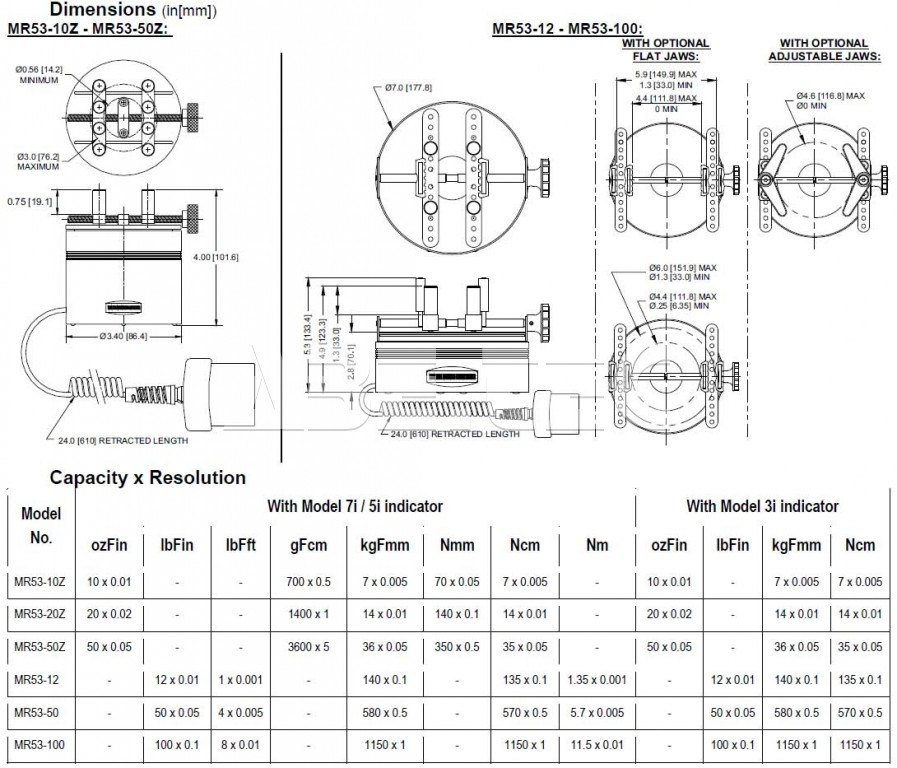

Velikostní tabulka senzorů R53-12, R53-50, R53-100:
Příslušenství (na objednávku):
| CT001 | Ploché čelisti, pár |
|---|---|
| CT003 | Nastavitelné čelisti, pár |
Obsah balení
Senzor točivého momentu, pro testování uzávěrů MR53-12E
Technická data (8)
Technická data k porovnání Senzor točivého momentu, pro testování uzávěrů MR53-12E
| Název parametru | Hodnota |
|---|---|
| Typ snímače | snímač momentu |
| Řada snímače | R53 - moment, testování uzávěrů |
| Přesnost | ± 0.7 % |
| Kapacita momentových přístrojů | 135.0 Ncm |
| Rozlišení | 0.1 Ncm |
| Jednotky měření | Ncm, ozFin, lbFin, lbFft, Nm |
| Rozměry | Ø 177.8 x 133.4 mm |
| Hmotnost | 2.5 kg |
Příslušenství (2)
Volitelné příslušenství pro Senzor točivého momentu, pro testování uzávěrů MR53-12E
Zobrazení:
Obrázkové zobrazení
Tabulkové zobrazení
Ploché pryžové čelisti CT001E
Alternativní způsob upínání je ideální pro čtyřhranné vzorky nebo vzorky neobvyklých tvarů. Vhodné pro zkušební přístroje momentu víčka řady CTA.
Nastavitelné čelisti CT003E
Čtyři upínací ramínka na čelist s pryžovým okrajem. Ramínka lze samostatně nastavovat v přírůstcích 45° a přizpůsobit je jedinečným vzorkům. Příslušenství vhodné pro zkušební přístroje momentu víčka řady CTA.
Alternativní zboží (1)
Alternativní produkty k Senzor točivého momentu, pro testování uzávěrů MR53-12E
Zobrazení:
Obrázkové zobrazení
Tabulkové zobrazení
Zkušební přístroj momentu víčka MTT01-12E
Digitální zkušební přístroj momentu určený k ručnímu testování utahovacího momentu víčka. Kapacita přístroje 135,0 Ncm (12,0 lbin), rozlišení 0,1 Ncm (0,005 lbin).
