Měřiče Mark-10: série 5
Měřiče síly řady 5 představují cenově dostupné řešení pro aplikace s měřením tahové a tlakové síly.
Senzor tažné a kompresní síly MR03-05E
Obj. číslo:
106001216
Výrobce:
Kategorie:
Dostupnost:
4 - 7 týdnů
přímý dovoz z USA
předchozí
další
Senzor tažné a kompresní síly MR03-05E
Senzor tažné a kompresní síly MR03-05E
Senzor tažné a kompresní síly MR03-05E
Senzor tažné a kompresní síly MR03-05E
Senzor tažné a kompresní síly MR03-05E
Senzor tažné a kompresní síly MR03-05E
Senzor tažné a kompresní síly MR03-05E
Senzor tažné a kompresní síly MR03-05E
Varianty produktu
Katalogový list
Popis
- Kapacita 2,5 N (0,5 lbF).
- Rozlišení 0,001 N (0,0002 lbF).
- Člen Plug & TestTM rodiny výměnných snímačů a indikátorů.
- Snímač tažné a kompresní síly.
- Robustní hliníkové pouzdro.
- NIST certifikát kalibrace s daty.
- Přesnost ± 0,15% + indikátor.
- Hmotnost 0,2 kg.
- Záruka 3 roky.

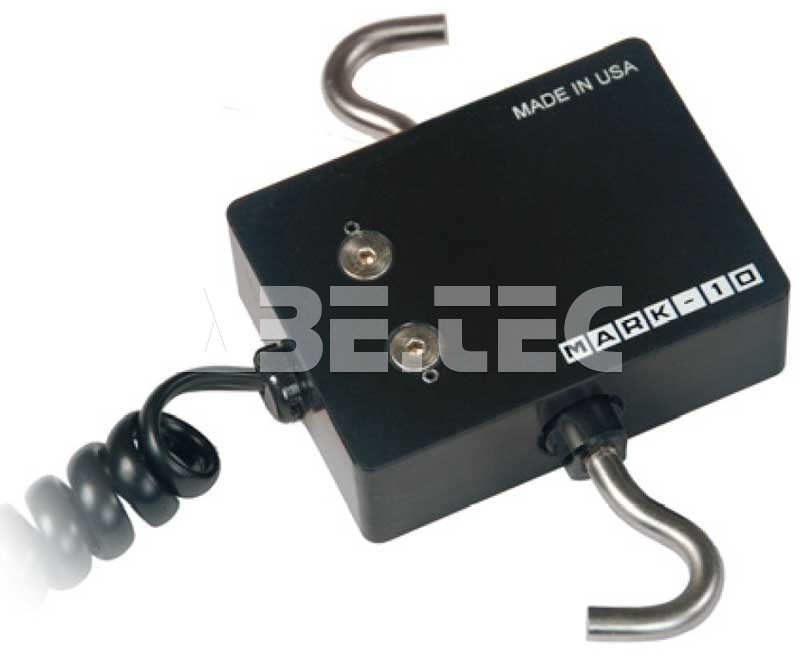

Řada R03 inteligentních snímačů je určena pro měření tažné a kompresní síly a nalézá svůj význam prakticky ve všech průmyslových aplikacích. Otvory se závitem na obou stranách akceptují celou řadu háčků a nástrojů, proto je tento senzor zvláště vhodný pro inline testy.

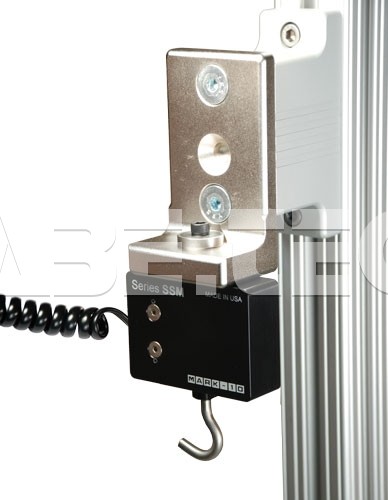

Senzor může být integrován do stávajícího systému, nebo upevněn na Mark-10 měřicí stojany. Pro montáž na ESM1500LC zkušební zařízení je k dispozici zkrácený kabel. Nabízené jsou varianty senzorů s kapacitou od 1 N do 500 N (0,25 - 100 lbF). Kompatibilní s Mark-10 měřiči (prodávají se samostatně) pomocí unikátní Plug & TestTM technologii.
Porovnání snímačů řady R03:
| Model | Kapacita x rozlišení - s měřicími přístroji řady 7i a 5i | |||||
|---|---|---|---|---|---|---|
| lbF | ozF | gF | kgF | N | mN | |
| MR03-025 | 0,25 x 0,0001 | 4 x 0,002 | 100 x 0,05 | - | 1 x 0,0005 | 1000 x 0,5 |
| MR03-05 | 0,5 x 0,0002 | 8 x 0,005 | 250 x 0,1 | - | 2,5 x 0,001 | 2500 x 1 |
| MR03-2 | 2 x 0,001 | 32 x 0,02 | 1000 x 0,5 | 1 x 0,0005 | 10 x 0,005 | - |
| MR03-5 | 5 x 0,002 | 80 x 0,05 | 2500 x 1 | 2,5 x 0,001 | 25 x 0,01 | - |
| MR03-10 | 10 x 0,005 | 160 x 0,1 | 5000 x 2 | 5 x 0,002 | 50 x 0,02 | - |
| MR03-20 | 20 x 0,01 | 320 x 0,2 | 10000 x 5 | 10 x 0,005 | 100 x 0,05 | - |
| MR03-50 | 50 x 0,02 | 800 x 0,5 | 25000 x 10 | 25 x 0,01 | 250 x 0,1 | - |
| MR03-100 | 100 x 0,05 | 1600 x 1 | 50000 x 20 | 50 x 0,02 | 500 x 0,2 | - |
| Model | Kapacita x rozlišení - s měřicími přístroji řady 3i | |||
|---|---|---|---|---|
| lbF | gF | kgF | N | |
| MR03-025 | 0,25 x 0,0002 | 100 x 0,1 | - | 1 x 0,001 |
| MR03-05 | 0,5 x 0,0005 | 250 x 0,2 | - | 2,5 x 0,002 |
| MR03-2 | 2 x 0,002 | - | 1 x 0,001 | 10 x 0,01 |
| MR03-5 | 5 x 0,005 | - | 2,5 x 0,002 | 25 x 0,02 |
| MR03-10 | 10 x 0,01 | - | 5 x 0,005 | 50 x 0,05 |
| MR03-20 | 20 x 0,02 | - | 10 x 0,01 | 100 x 0,1 |
| MR03-50 | 50 x 0,05 | - | 25 x 0,02 | 250 x 0,2 |
| MR03-100 | 100 x 0,1 | - | 50 x 0,05 | 500 x 0,5 |

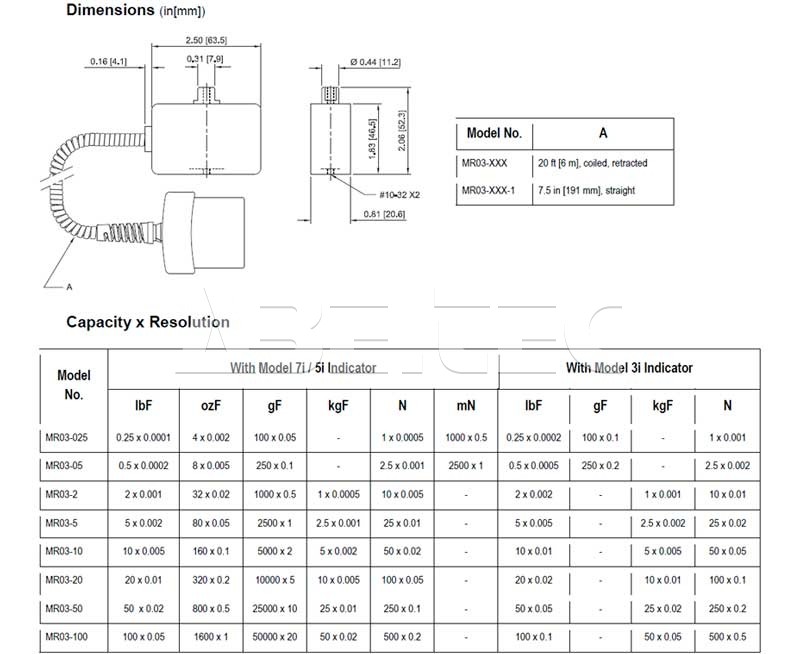

Velikostní tabulka senzorů R03:
| Model | A |
|---|---|
| MR03-XXX | 6 m, svinutý, stažený |
| MR03-XXX-1* | 191 mm, přímý, určený pro zkušební stojan ESM1500LC |
Obsah balení
Senzor tažné a kompresní síly MR03-05E
Technická data (8)
Technická data k porovnání Senzor tažné a kompresní síly MR03-05E
| Název parametru | Hodnota |
|---|---|
| Typ snímače | snímač síly |
| Řada snímače | R03 - síla, standardní |
| Přesnost | ± 0.15 % |
| Kapacita silových přístrojů | 2.5 N |
| Rozlišení | 0.001 N |
| Jednotky měření | lbF, ozF, gF, N, mN |
| Rozměry | 52.3 x 63.5 x 20.6 mm |
| Hmotnost | 0.2 kg |
Fotografie (8)
Prohlédněte si fotografie Senzor tažné a kompresní síly MR03-05E
Senzor tažné a kompresní síly MR03-05E
Senzor tažné a kompresní síly MR03-05E
Senzor tažné a kompresní síly MR03-05E
Senzor tažné a kompresní síly MR03-05E
Senzor tažné a kompresní síly MR03-05E
Senzor tažné a kompresní síly MR03-05E
Senzor tažné a kompresní síly MR03-05E
Senzor tažné a kompresní síly MR03-05E
