Měřiče síly řady 5 představují cenově dostupné řešení pro aplikace s měřením tahové a tlakové síly.
Senzor tahové a tlakové síly MR01-750E
Obj. číslo:
106700142
Výrobce:
Kategorie:
Dostupnost:
4 - 7 týdnů
přímý dovoz z USA
předchozí
další
Senzor tahové a tlakové síly MR01-750E
Senzor tahové a tlakové síly MR01-750E
Senzor tahové a tlakové síly MR01-750E
Senzor tahové a tlakové síly MR01-750E
Senzor tahové a tlakové síly MR01-750E
Senzor tahové a tlakové síly MR01-750E
Varianty produktu
Katalogový list
Popis
- Kapacita 3750,0 N (750,0 lbF).
- Rozlišení 2,0 N (0,5 lbF).
- Člen Plug & TestTM rodiny výměnných snímačů a indikátorů.
- Měřič pevnosti v tahu a tlakové síly.
- NIST certifikát kalibrace s daty.
- Přesnost ± 0,15% - indikátor.
- Hmotnost od 0,9 do 1,4 kg (podle zvoleného typu).
- Záruka 3 roky.

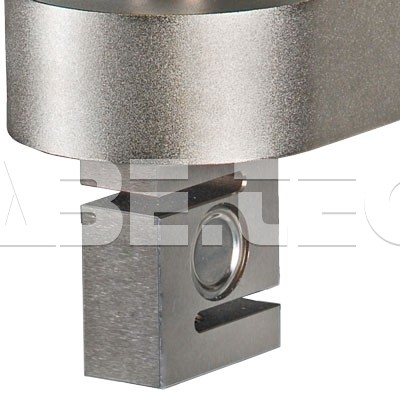

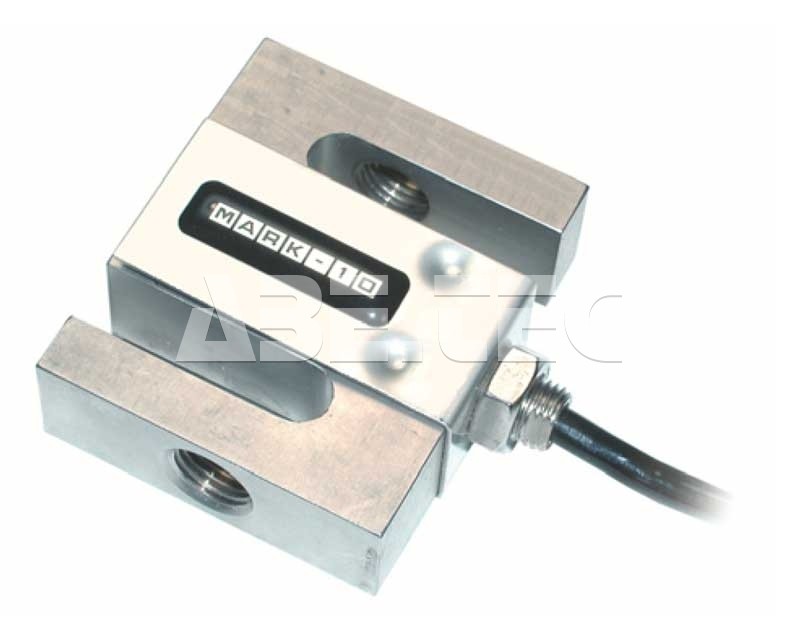

Řada R01 robustních inteligentních senzorů je určena pro měření tahové a tlakové síly, s aplikacemi prakticky ve všech odvětvích. Odolná S konstrukce s otvory se závity na obou stranách umožňuje širokou škálu konstrukcí.

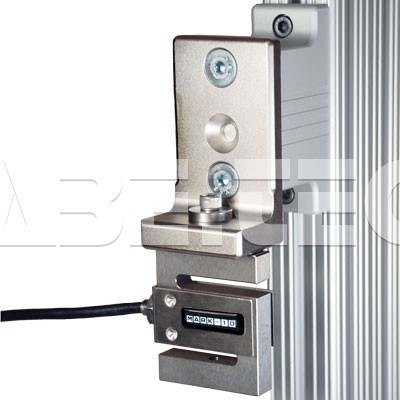

Senzor může být integrován do stávajícího systému, nebo upevněn na Mark-10 měřicí stojany. Pro montáž na ESM1500LC zkušební zařízení je k dispozici zkrácený kabel. Nabízené jsou varianty senzorů s kapacitou od 250 N do 50 kN (50 - 10000 kbF). Kompatibilní s Mark-10 měřiči (prodávají se samostatně) pomocí unikátní Plug & TestTM technologii.
Porovnání snímačů řady R01:
| Model | Kapacita x rozlišení - s měřicími přístroji řady 7i a 5i | |||||
|---|---|---|---|---|---|---|
| lbF | ozF | gF | kgF | N | kN | |
| MR01-50 | 50 x 0,02 | 800 x 0,5 | 25000 x 10 | 25 x 0,01 | 250 x 0,1 | - |
| MR01-100 | 100 x 0,05 | 1600 x 1 | 50000 x 20 | 50 x 0,02 | 500 x 0,5 | - |
| MR01-200 | 200 x 0,1 | 3200 x 2 | - | 100 x 0,05 | 1000 x 0,5 | 1 x 0,0005 |
| MR01-300 | 300 x 0,2 | 4800 x 5 | - | 150 x 0,1 | 1500 x 1 | 1,5 x 0,001 |
| MR01-500 | 500 x 0,2 | 8000 x 5 | - | 250 x 0,1 | 2500 x 1 | 2,5 x 0,001 |
| MR01-750 | 750 x 0,5 | 12000 x 10 | - | 375 x 0,2 | 3750 x 2 | 3,75 x 0,002 |
| MR01-1000 | 1000 x 0,5 | 16000 x 10 | - | 500 x 0,2 | 5000 x 2 | 5 x 0,002 |
| MR01 - 1500 | 1500 x 1 | 24000 x 20 | - | 750 x 0,5 | 7500 x 5 | 7,5 x 0,005 |
| MR01-2000 | 2000 x 1 | 32000 x 20 | - | 1000 x 0,5 | 10000 x 5 | 10 x 0,005 |
| MR01-5000 | 5000 x 2 | - | - | 2500 x 1 | 25000 x 10 | 25 x 0,01 |
| MR01-10000 | 10000 x 5 | - | - | 5000 x 2 | 50000 x 25 | 50 x 0,02 |
| Model | Kapacita x rozlišení - s měřicími přístroji řady 3i | |||
|---|---|---|---|---|
| lbF | kgF | N | kN | |
| MR01-50 | 50 x 0,05 | 25 x 0,02 | 250 x 0,2 | - |
| MR01-100 | 100 x 0,1 | 50 x 0,05 | 500 x 0,5 | - |
| MR01-200 | 200 x 0,2 | 100 x 0,1 | 1000 x 1 | - |
| MR01-300 | 300 x 0,5 | 150 x 0,2 | 1500 x 2 | - |
| MR01-500 | 500 x 0,5 | 250 x 0,2 | 2500 x 2 | - |
| MR01-750 | 750 x 0,5 | 375 x 0,2 | 3750 x 2 | - |
| MR01-1000 | 1000 x 1 | 500 x 0,5 | 5000 x 5 | - |
| MR01-1500 | 1500 x 2 | 750 x 1 | 7500 x 10 | - |
| MR01-2000 | 2000 x 2 | 1000 x 1 | 10000 x 10 | - |
| MR01-5000 | 5000 x 5 | 2500 x 2 | - | 25 x 0,02 |
| MR01-10000 | 10000 x 10 | 5000 x 5 | - | 50 x 0,05 |

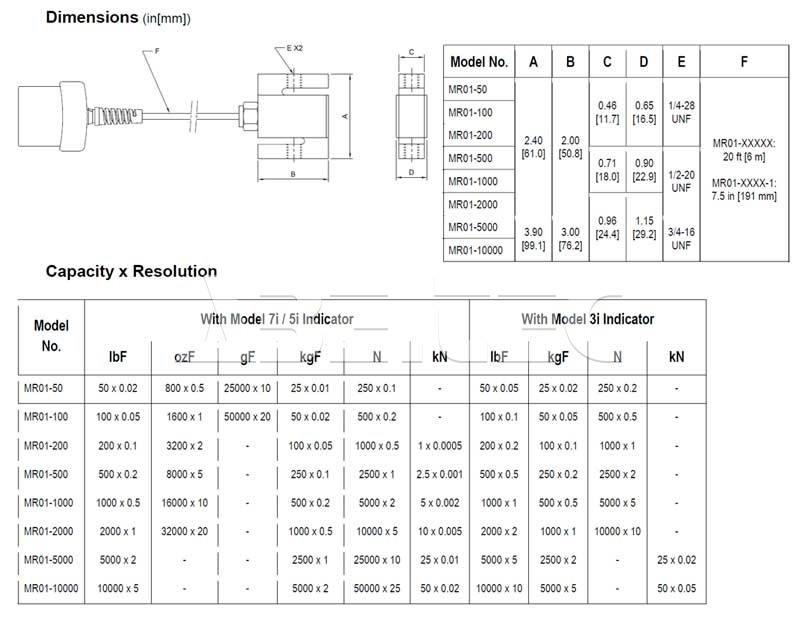

Velikostní tabulka senzorů R01:
| A | B | C | D | E | F | ||
|---|---|---|---|---|---|---|---|
| MR01-50* | 61,0 | 50,8 | 11,7 | 22,9 | 1/4-28 UNF |
MR01-XXXXX: MR01-XXXX-1*: 254 mm |
|
| MR01-100* | 61,0 | 50,8 | 11,7 | 22,9 | 1/4-28 UNF | ||
| MR01-200* | 61,0 | 50,8 | 11,7 | 22, | 1/4-28 UNF | ||
| MR01-300* | 61,0 | 50,8 | 18,0 | 27,9 | 1/2-20 UNF | ||
| MR01-500* | 61,0 | 50,8 | 18,0 | 27,9 | 1/2-20 UNF | ||
| MR01-750* | 61,0 | 50,8 | 18,0 | 27,9 | 1/2-20 UNF | ||
| MR01-1000* | 61,0 | 50,8 | 18,0 | 27,9 | 1/2-20 UNF | ||
| MR01-1500* | 61,0 | 50,8 | 24,4 | 35,6 | 1/2-20 UNF | ||
| MR01-2000* | 61,0 | 50,8 | 24,4 | 35,6 | 1/2-20 UNF | ||
| MR01-5000 | 99,1 | 76,2 | 24,4 | 35,6 | 3/4-16 UNF | ||
| MR01-10000 | 99,1 | 76,2 | 30,7 | 41,4 | 3/4-16 UNF | ||
| * přidejte příponu "-1" pro zkrácený kabel, který se používá ke stojanům ESM1500, ESM750, ESM303 a ESM303H. | |||||||
| "-1" senzory zahrnují hardware pro upevnění na testovací stojan | |||||||
| Poznámka: senzory MR01-5000 a MR01-10000 nemohou být připevněny na testovací stojany ESM303 a ESD303H. | |||||||
Obsah balení
Senzor tahové a tlakové síly MR01-750E
Technická data (7)
Technická data k porovnání Senzor tahové a tlakové síly MR01-750E
| Název parametru | Hodnota |
|---|---|
| Typ snímače | snímač síly |
| Řada snímače | R01 - síla, s ramenem S |
| Přesnost | ± 0.15 % |
| Kapacita silových přístrojů | 3750 N |
| Rozlišení | 2.0 N |
| Jednotky měření | lbF, ozF, kgF, N, kN |
| Rozměry | 50.8 x 61.0 x 27.9 mm |
Příslušenství (2)
Zobrazení:
Obrázkové zobrazení
Tabulkové zobrazení
Sada pro montáž na zkušební zařízení AC1018E
Slouží k připevnění kteréhokoliv snímače síly řady SS nebo SSM k libovolnému zkušebnímu zařízení Mark-10. Souprava se skládá z držáků a montážního materiálu.
Sada pro montáž indikátoru AC1062
Sada určená k montáži indikátoru a snímače síly ke stojanu ESM303.
