Měřiče Mark-10: série 5
Měřiče síly řady 5 představují cenově dostupné řešení pro aplikace s měřením tahové a tlakové síly.
Senzor tahové a tlakové síly, miniaturní MR04-20E
Obj. číslo:
106001228
Výrobce:
Kategorie:
Dostupnost:
4 - 7 týdnů
přímý dovoz z USA
předchozí
další

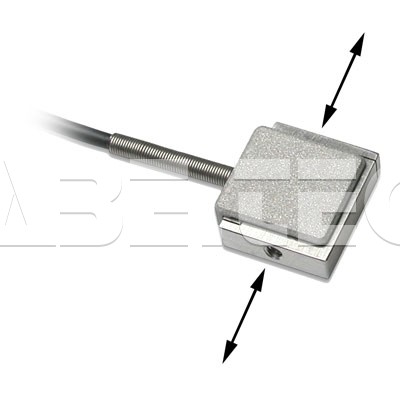

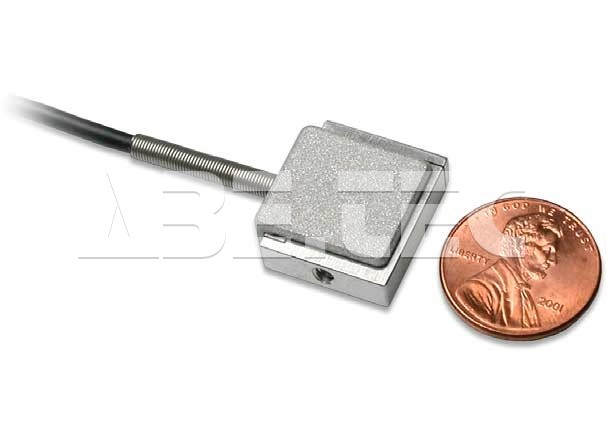

Senzor tahové a tlakové síly, miniaturní MR04-20E
Senzor tahové a tlakové síly, miniaturní MR04-20E
Senzor tahové a tlakové síly, miniaturní MR04-20E
Senzor tahové a tlakové síly, miniaturní MR04-20E
Senzor tahové a tlakové síly, miniaturní MR04-20E
Varianty produktu
Katalogový list
Popis
- Kapacita 100,0 N (20,0 lbF).
- Rozlišení 0,05 N (0,01 lbF).
- Člen Plug & TestTM rodiny výměnných snímačů a indikátorů.
- Ultra kompaktní velikost.
- Senzor tažné a kompresní síly.
- NIST certifikát kalibrace s daty.
- Přesnost ± 0,2% + indikátor.
- Hmotnost 0,007 kg.
- Záruka 3 roky.
Extrémně kompaktní senzor pro měření tažné a kompresní síly je určen pro aplikace s omezeným prostorem. Řada R04 je k dispozici v kapacitál 1 až 500 N (25 až 100 lbF). Každá kapacita má stejné miniaturní rozměry. Senzory mají vynikající mechanickou ochranu proti přetížení a závitové otvory na obou stranách pro montáž příslušenství nebo nástrojů.
Porovnání snímačů řady R04:
| Model | Kapacita x rozlišení - s měřicími přístroji řady 7i a 5i | |||||
|---|---|---|---|---|---|---|
| lbF | ozF | gF | kgF | N | mN | |
| MR04-025 | 0,25 x 0,0001 | 4 x 0,002 | 100 x 0,05 | - | 1 x 0,0005 | 1000 x 0,5 |
| MR04-05 | 0,5 x 0,0002 | 8 x 0,005 | 250 x 0,1 | - | 2,5 x 0,001 | 2500 x 1 |
| MR034-2 | 2 x 0,001 | 32 x 0,02 | 1000 x 0,5 | 1 x 0,0005 | 10 x 0,005 | - |
| MR04-5 | 5 x 0,002 | 80 x 0,05 | 2500 x 1 | 2,5 x 0,001 | 25 x 0,01 | - |
| MR04-10 | 10 x 0,005 | 160 x 0,1 | 5000 x 2 | 5 x 0,002 | 50 x 0,02 | - |
| MR04-20 | 20 x 0,01 | 320 x 0,2 | 10000 x 5 | 10 x 0,005 | 100 x 0,05 | - |
| MR04-50 | 50 x 0,02 | 800 x 0,5 | 25000 x 10 | 25 x 0,01 | 250 x 0,1 | - |
| MR04-100 | 100 x 0,05 | 1600 x 1 | 50000 x 20 | 50 x 0,02 | 500 x 0,2 | - |
| Model | Kapacita x rozlišení - s měřicími přístroji řady 3i | |||
|---|---|---|---|---|
| lbF | gF | kgF | N | |
| MR04-025 | 0,25 x 0,0002 | 100 x 0,1 | - | 1 x 0,001 |
| MR04-05 | 0,5 x 0,0005 | 250 x 0,2 | - | 2,5 x 0,002 |
| MR04-2 | 2 x 0,002 | - | 1 x 0,001 | 10 x 0,01 |
| MR04-5 | 5 x 0,005 | - | 2,5 x 0,002 | 25 x 0,02 |
| MR04-10 | 10 x 0,01 | - | 5 x 0,005 | 50 x 0,05 |
| MR04-20 | 20 x 0,02 | - | 10 x 0,01 | 100 x 0,1 |
| MR04-50 | 50 x 0,05 | - | 25 x 0,02 | 250 x 0,2 |
| MR04-100 | 100 x 0,1 | - | 50 x 0,05 | 500 x 0,5 |

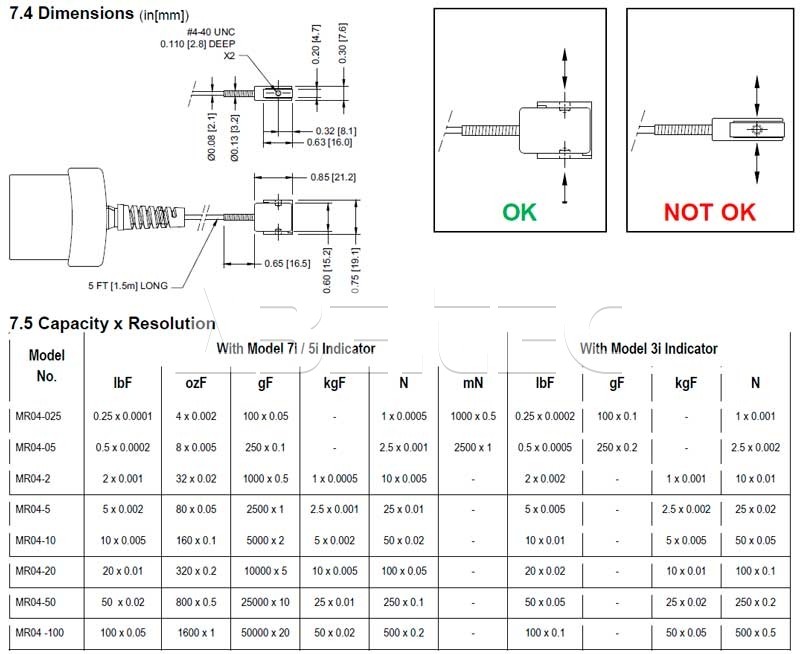

Velikostní tabulka senzorů R04:
Obsah balení
Senzor tahové a tlakové síly, miniaturní MR04-20E
Technická data (8)
Technická data k porovnání Senzor tahové a tlakové síly, miniaturní MR04-20E
| Název parametru | Hodnota |
|---|---|
| Typ snímače | snímač síly |
| Řada snímače | R04 - síla, miniaturní |
| Přesnost | ± 0.2 % |
| Kapacita silových přístrojů | 100.0 N |
| Rozlišení | 0.05 N |
| Jednotky měření | lbF, ozF, kgF, gF, N |
| Rozměry | 19.1 x 21.6 x 7.6 mm |
| Hmotnost | 0.007 kg |
Fotografie (5)
Prohlédněte si fotografie Senzor tahové a tlakové síly, miniaturní MR04-20E
Senzor tahové a tlakové síly, miniaturní MR04-20E
Senzor tahové a tlakové síly, miniaturní MR04-20E
Senzor tahové a tlakové síly, miniaturní MR04-20E
Senzor tahové a tlakové síly, miniaturní MR04-20E
Senzor tahové a tlakové síly, miniaturní MR04-20E
