Sada HAKKO FX-888D + FX-8804
Zboží je skladem, ihned expedujeme.
8 578,90 CZK / bal s DPH
Katalogový list
Vytisknout produkt
Popis

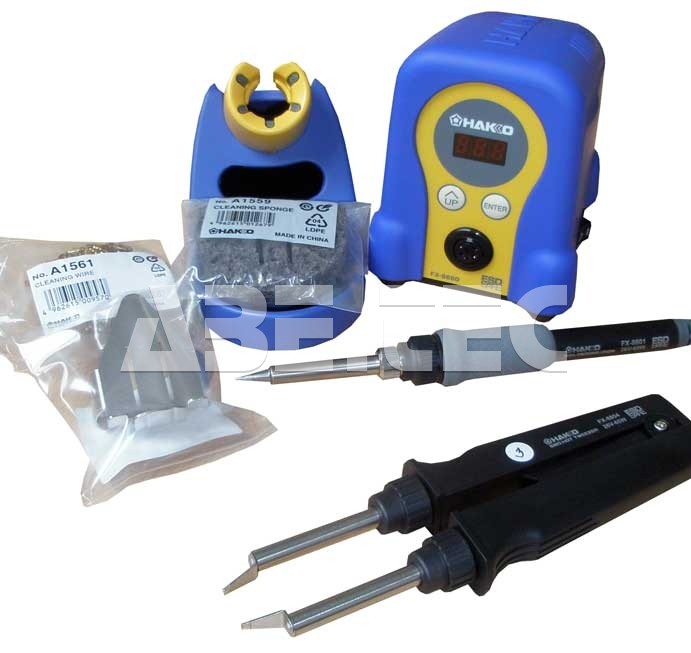

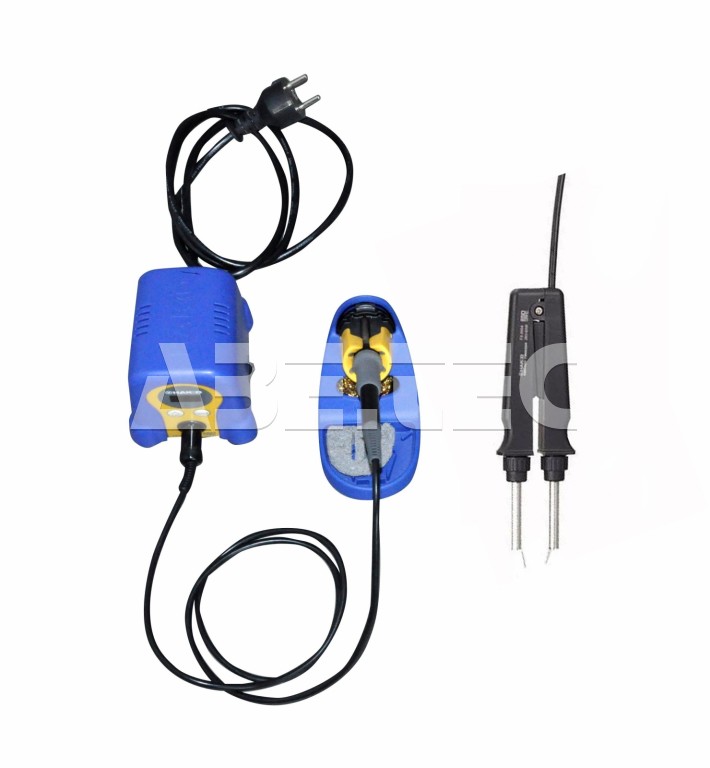

Akční sada obsahuje:
- Digitální ESD / antistatickou pájecí stanici HAKKO FX-888D.
- ESD Paralelní termokleště Hakko FX-8804.
- Držák na paralelní termokleště B3666.
Popis ESD / antistatické digitální pájecí stanice HAKKO FX-888D
- Digitální ESD / antistatická pájecí stanice.
- Pájecí stanice je určena jak pro bezolovnaté pájení, tak pro olovnaté pájení.
- Funkce nastavení režimu, přednastavený režim, funkce ochrany heslem.
- Oddělený design hrotu a ohřívače.
- Podporuje N2 systém.
Vynikající tepelná obnova
Výkon ohřívače nové digitální pájecí stanice HAKKO FX-888D byl navýšen o 30% ve srovnání s úrovní ostatních konvenčních modelů HAKKO 936 a 937. FX-888D poskytuje vynikající tepelnou obnovu díky řadě pájecích hrotů T18 a jejich skvělé tepelné vodivosti.
Obě tyto vlastnosti umožňují nastavení nižší pájecí teploty a snížení tepelného vlivu na součástky, navíc se redukuje oxidace pájecích hrotů, která zkracuje jejich životnost.
Graf tepelné obnovy
Doba náběhu na 350°C je o 20 sekund rychlejší a pokles teploty hrotu se během nepřetržité práce snižuje.
Metoda měření: Termočlánek je připojen k pájecímu hrotu a teplota pájecího hrotu je měřena během pájení na papírovou fenolovou měděnou desku každé 3 vteřiny.
Deska: papírová fenolová měděná deska.
Nastavení teploty: 350°C.
Pájka: Bezolovnatá pájka (Sn/Ag/Cu) ø 1,6 mm x 5 mm.
Porovnání výkonu pájecí stanice HAKKO FX-888D s konvenčními stanicemi
Čas potřebný pro tu samou práci se snižuje, čímž se výrazně zvyšuje efektivita práce.
Metoda měření: Termočlánky jsou připevněny na pájecí hrot a pájenou část na desce. Čas, do kterého se pájená část neohřeje na 250°C, se měří na 5 bodů.
Deska: papírová fenolová měděná deska.
Použitá komponenta: konektor.
Nastavení teploty: 360°C.
Pájka: Bezolovnatá pájka (Sn/Ag/Cu) ø 0,5 mm.
Uživatelsky přívětivý design
Malé rozměry
Tělo kompaktní pájecí stanice vyžaduje prostor pouze 100 x 120 mm. A co víc, body, které přicházejí do kontaktu s podložkou, jsou umístěny co nejblíže k vnějšímu okraji těla stanice, takže je velmi stabilní.
Jednoduchá a snadná obsluha
Pouze se dvěma ovládacími tlačíky UP a ENTER uprostřed pájecí stanice je práce jednoduchá a snadná. Dokonce i pokud nejste obeznámeni s provozem strojů, můžete pracovat s touto stanicí bez problémů.
Kovový držák s řadou funkcí
Kovový držák má stejnou barvu jako pájecí stanice a je součástí balení. Vysoce funkční kovový držák zlepšuje nejen snadnost použití, ale také přináší pocit vizuální konzistence pracovního prostředí.
Přesné nastavení teploty
Digitální diplej
Pájecí stanice FX-888D obsahují digitální diplej, který usnadňuje kontrolu nastavené teploty.
Funkce heslo
Nastavení pájecí stanice lze uzamknout pomocí hesla, aby se zabránilo jejich neočekávané změně. Samozřejmě lze omezit všechny změny nastavení, nebo pouze zabránit uživatelům přechod v konkrétních režimech. Tato funkce umožňuje vybrat si styl použití nejvhodnější pro Vaše pracoviště.
Přednastavené funkce
Tato funkce je velmi užitečná, pokuch chcete změnit nastavenou teplotu tak, aby vyhovovala konkrétním pracovním částem, komponentám nebo typům pájecích hrotů. Stačí zvolit požadovanou teplotu z výběru přednastavených teplot, které byly předem nastaveny (může být uloženo až 5 přednastavených teplot). Přednastavená funkce může zabráti problémům a docílit lepší zpracovatelnosti.
Nastavení režimu
Regulace teploty* je nezbytnou součástí každého přísného systému kontroly kvality. S režimem nastavení se nyní stává dříve nepříjemný postup jednoduchým nastavením naměřené teploty hrotu.
*Nastavte teplotu hrotu tak, aby odpovídala nastavené teplotě, v přpadě, že existuje rozdíl mezi těmito teplotami v důsledku tvaru hrotu, výměně ohřívače nebo jiných faktorů.
Široké možnosti rozšíření pájecí stanice
N2 (dusíkový) vzduchový systém HAKKO FX-8802
Prostorově úsporný dusíkový systém výrazně redukuje defekty při pájení. Antioxidační systém a předehřev výrazně zlepšují pájitelnost.
Příklad konfigurace dusíkového systému k pájecí stanici FX-888D:
* Poznámka: generátor dusíku a měřič toku dusíku se musí objednávat samostatně.
Pájení jednou rukou - pájecí pistole s podavačem pájky FX-8803
Příklad konfigurace pro pájení jednou rukou:
* Poznámka: pájecí pistole a podavač pájky se musí objednávat samostatně.
Systém termokleští
Příklad konfigurace systému s termokleštěmi:
* Poznámka: termokleště a kryt se musí objednávat samostatně.
Technická specifikace
Pájecí stanice:
- Spotřeba energie: 70 W.
- Rozsah teplot: 200 - 480 °C.
- Stabilita teploty: ± 1 °C při klidovém stavu teploty.
- Výstupní napětí: AC 26 V.
- Rozměry (š x h x v): 100 x 120 x 120 mm.
- Hmotnost: 1,2 kg.
Pájecí ručka:
- Spotřeba energie: 65 W (26 V).
- Odpor hrotu vůči zemi: < 2 Ω.
- Potenciál hrotu vůči zemi: < 2 mV.
- Topné těleso: keramické.
- Standardní pájecí hrot: tvar B (č. T18-B).
- Délka kabelu: 1,2 m.
- Celková délka: 217 mm (s pájecím hrotem B).
- Hmotnost: 46 g (s pájecím hrotem B).
ESD specifikace:
Pro výrobu tohoto produktu byly využity vodivé materiály, které slouží jako opatření před statickou elektřinou. Tento produkt proto může být používán pro pájení elektrostaticky citlivých součástek.
Náhradní díly
Kód | Popis | |
---|---|---|
![]() |
FH-800-01BY |
Kovový držák (modrožlutý) Sada obsahuje kovový držák, čisticí houbičku, gumový čistič a čisticí drátky |
![]() |
FX-8801-01 |
Pájecí ručka FX-8801 65W (26 V) |
![]() |
A1560 |
Topné tělísko 65 W (26 V) |
![]() |
B1785 | Matka |
![]() |
B2022 | Čep |
![]() |
B3469 | Krytka hrotu |
![]() |
A1559 | Čisticí houbička |
![]() |
A1561 | Čisticí drátky |
![]() |
B3474 | Gumový čistič |
Série pájecích hrotů
-
Řada pájecích hrotů: HAKKO série T18.
Obsah balení
- ESD / antistatická digitální pájecí stanice HAKKO FX-888D.
- Pájecí ručka HAKKO FX-8801.
- Pájecí hrot T18-B.
- ESD Paralelní termokleště Hakko FX-8804.
- Držák na paralelní termokleště B3666.
- Kovový držák.
- Čisticí houbička.
- Čisticí drátky.
-
Návod k použití.
Technická data (1)
Technická data k porovnání Sada HAKKO FX-888D + FX-8804
Název parametru | Hodnota |
---|---|
Série hrotů Hakko | Série HAKKO T18 |
