Měřiče Mark-10: série 5
Měřiče síly řady 5 představují cenově dostupné řešení pro aplikace s měřením tahové a tlakové síly.
Ruční zkušební zařízení velkokapacitní TSFHE horizontální
předchozí
další

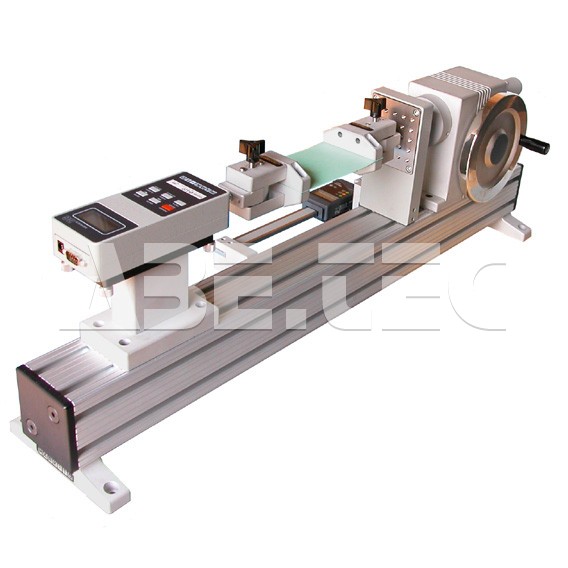

Ruční zkušební zařízení velkokapacitní TSFHE horizontální
Ruční zkušební zařízení velkokapacitní TSFHE horizontální

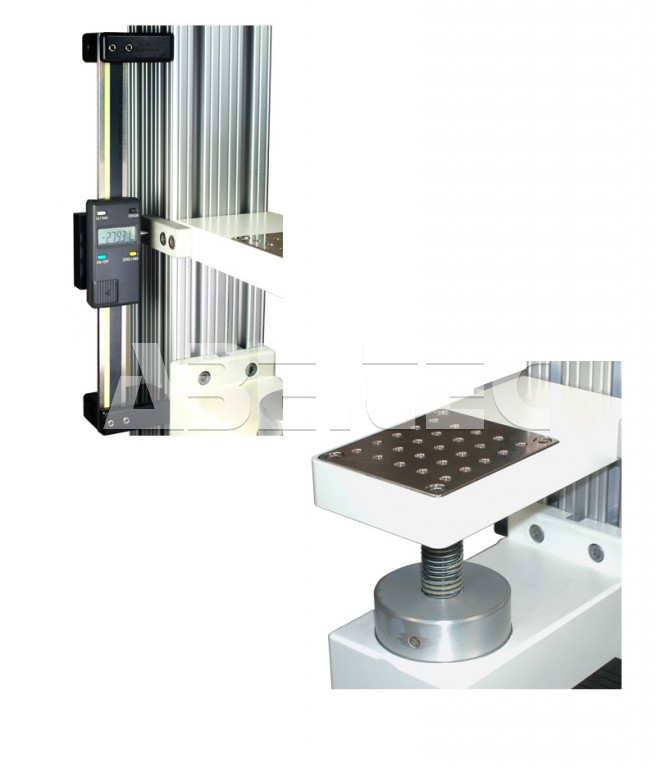

Digitální zobrazení dráhy (na objednávku), dráha 152 mm [6
Varianty produktu
Katalogový list
◄
►
Popis
- Maximální síla: 5 kN [1 000 lb].
- Maximální dráha: 102 mm [4,00"].
- Rychlost pohybu: 0,34 mm [0,013"]/otáčku kola.
- Horizontální provedení.
- Zařízení je slučitelné se všemi měřiči síly, příslušenstvím a svěrkami Mark-10.
- Zátěžový stůl s 25 otvory #10-32 UNF pro montáž přípravku.
- Hladká obsluha ručním kolem.
Zkušební zařízení k měření síly TSFHE je ideální pro testování pružin, destruktivní zkoušky, zkoušky celistvosti výrobku a jiné aplikace, vyžadující tahové nebo tlakové síly až do 5000 N.
Zařízení se vyznačuje velkým postranním ručním kolem, vyžadujícím jen minimální úsilí uživatele, a pevným sloupkem 3" x 3". Odnímatelná ocelová zátěžová plocha se závitovými otvory pro montáž přípravku a svěrky poskytuje možnost přizpůsobení pro řadu testovacích aplikací a pevná kovová základna obsahuje ukládací kapsu a otvory pro montáž na stůl. Při použití zařízení TSFHE s digitálním měřičem síly řady CG lze vytvořit kompletní velkokapacitní testovací systém. Dodává se i ve vertikálním provedení TSFE.
Zařízení TSFHE se dodává se čtyřmi háčky (malým, středním, velkým a zvlášť velkým), deskou adaptéru 1/2-20F, kompresními deskami o průměru 2" a 3", dvěma spojkami (#10-32 a 5/16-18) a sadou klíčů.
Volitelné příslušenství (na objednávku):
| Volitelné příslušenství | Obj. kód |
|---|---|
| Široký sortiment měřičů síly a upínacích přípravků. | |
 Digitální zobrazení dráhyDráha 152 mm [6"], rozlišení 0,01 mm [0,0005"], výstup SPC pro automatizovaný sběr dat. |
TSF001E |
|
Souprava pro vodorovnou / nástěnnou montáž Sada montážních prvků pro připevnění na stojan zkušebního zařízení v místě základny. |
TSF002E |
|
Prodloužení sloupku Sloupek lze prodloužit podle potřeby zákazníka. |
Obsah balení
Ruční zkušební zařízení velkokapacitní TSFHE horizontální
Technická data (4)
Technická data k porovnání Ruční zkušební zařízení velkokapacitní TSFHE horizontální
| Název parametru | Hodnota |
|---|---|
| Typ zkušebního přístroje | měření síly |
| Silová kapacita | 5000 N |
| Maximální délka dráhy | 102 mm |

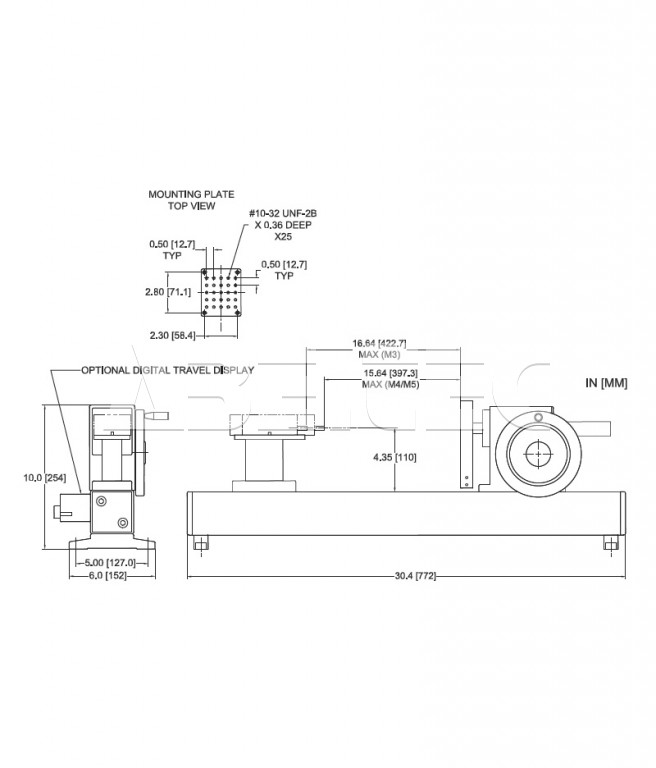

| Rozměry | 152.0 x 772.0 x 254.0 mm |
Ke stažení (1)
Zde jsou ke stažení doplňující dokumenty k Ruční zkušební zařízení velkokapacitní TSFHE horizontální
Příslušenství (2)
Zobrazení:
Obrázkové zobrazení
Tabulkové zobrazení
Digitální zobrazení dráhy TSF001E
Dráha 152 mm [6"], rozlišení 0,01 mm [0,0005"], výstup SPC pro automatizovaný sběr dat. Příslušenství vhodné pro motorizované zkušební zařízení TSFM500E / TSFM500HE / TSFM500-DCE / TSFM500H-DCE / TSFE / TSFHE.
Souprava pro vodorovnou / nástěnnou montáž TSF002E
Sada montážních prvků pro připevnění ke sloupku zkušebního zařízení na místě základny. Příslušenství vhodné pro motorizované zkušební zařízení TSFM500-DCE / TSFM500H-DCE / TSFE / TSFHE..
Fotografie (3)
Prohlédněte si fotografie Ruční zkušební zařízení velkokapacitní TSFHE horizontální
Ruční zkušební zařízení velkokapacitní TSFHE horizontální
Ruční zkušební zařízení velkokapacitní TSFHE horizontální
Digitální zobrazení dráhy (na objednávku), dráha 152 mm [6
