Měřiče Mark-10: série 5
Měřiče síly řady 5 představují cenově dostupné řešení pro aplikace s měřením tahové a tlakové síly.
Ruční zkušební zařízení TSC1000HE horizontální
předchozí
další
Ruční zkušební zařízení TSC1000HE horizontální
Ruční zkušební zařízení TSC1000HE horizontální
Digitální zobrazení dráhy (na objednávku), dráha 152 mm [6
Varianty produktu
Katalogový list
◄
►
Popis
- Maximální síla: 5 kN [1000 lb].
- Maximální dráha: 89 mm [3,5"].
- Horizontální provedení.
- Zařízení je slučitelné se všemi měřiči síly, příslušenstvím a svěrkami Mark-10.
- Montážní otvory pro montáž na stůl.
- Zatěžovací stůl s 25 otvory #10-32 UNF pro montáž přípravku.
- Přesný šroub a matice Acme.
- Přídavné digitální zobrazení dráhy.
Zkušební zařízení k měření síly TSC1000HE je robustní zařízení k testování tahových nebo tlakových sil až do 5 kN. Velké ruční kolo vyžaduje jen malé úsilí, a to i při vysokých zátěžích. Přesný šroub a matice Acme zajišťují hladký provoz i po dlouhé době. Zařízení zahrnuje zátěžový stůl se závitovými otvory pro montáž přípravku nebo svěrky. Pevná kovová základna obsahuje kapsu s otvory pro montáž na stůl. Zařízení se dodává i ve vertikálním provedení TSC1000E.
Zařízení TSC1000HE se dodává se sadou nástrojů, středním háčkem, velkým háčkem a kompresní deskou o průměru 2".
Volitelné příslušenství (na objednávku):
| Volitelné příslušenství | Obj. kód |
|---|---|
| Široký sortiment měřičů síly a upínacích přípravků. | |
 Digitální zobrazení dráhyDráha 152 mm [6"], rozlišení 0,01 mm [0,0005"], výstup SPC pro automatizovaný sběr dat. |
TSC001E |
|
Prodloužení sloupku Sloupek lze prodloužit podle potřeby zákazníka. |
Obsah balení
Ruční zkušební zařízení TSC1000HE horizontální
Technická data (4)
Technická data k porovnání Ruční zkušební zařízení TSC1000HE horizontální
| Název parametru | Hodnota |
|---|---|
| Typ zkušebního přístroje | měření síly |
| Silová kapacita | 5000 N |
| Maximální délka dráhy | 89 mm |

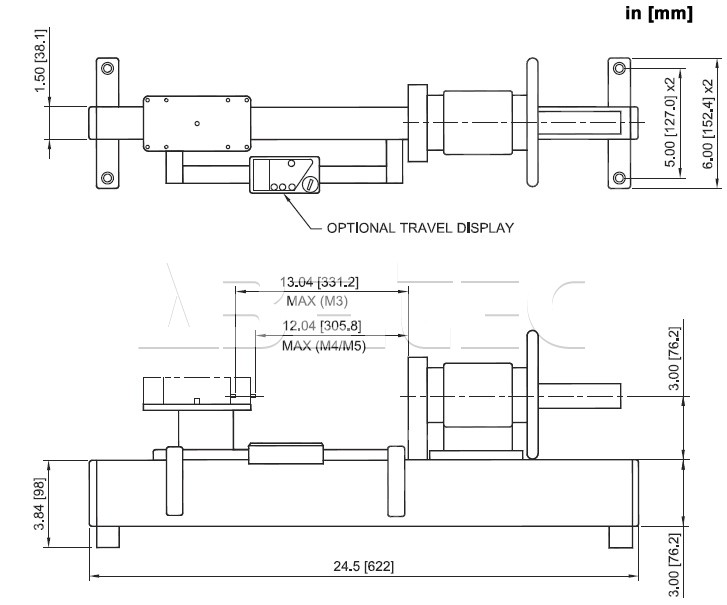

| Rozměry | 622.0 x 152.4 x 173.7 mm |
Ke stažení (1)
Zde jsou ke stažení doplňující dokumenty k Ruční zkušební zařízení TSC1000HE horizontální
Příslušenství (1)
Zobrazení:
Obrázkové zobrazení
Tabulkové zobrazení

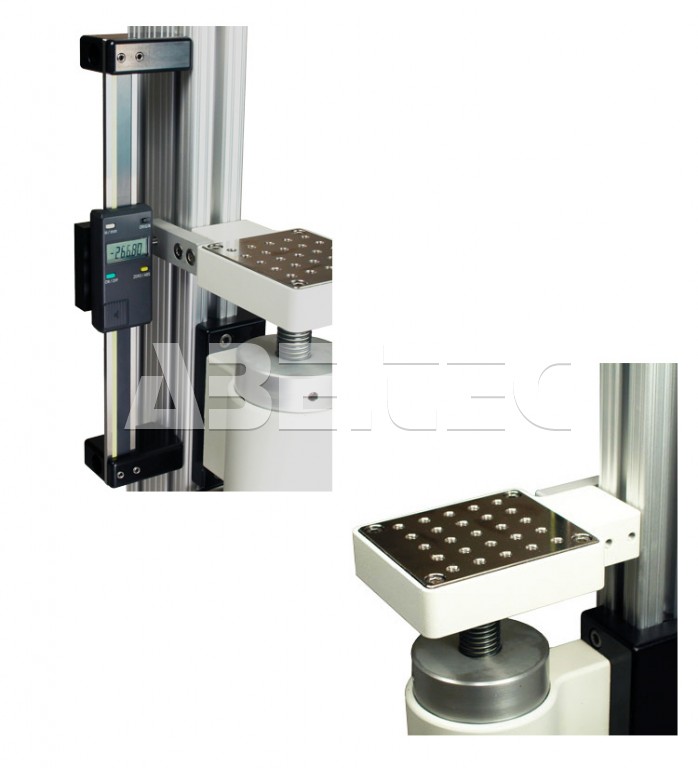

Digitální zobrazení dráhy TSC001E
Dráha 152 mm [6"], rozlišení 0,01 mm [0,0005"], výstup SPC pro automatizovaný sběr dat. Příslušenství vhodné pro ruční zkušební zařízení TSC1000E / TSC1000HE.
Fotografie (3)
Prohlédněte si fotografie Ruční zkušební zařízení TSC1000HE horizontální
Ruční zkušební zařízení TSC1000HE horizontální
Ruční zkušební zařízení TSC1000HE horizontální
Digitální zobrazení dráhy (na objednávku), dráha 152 mm [6
