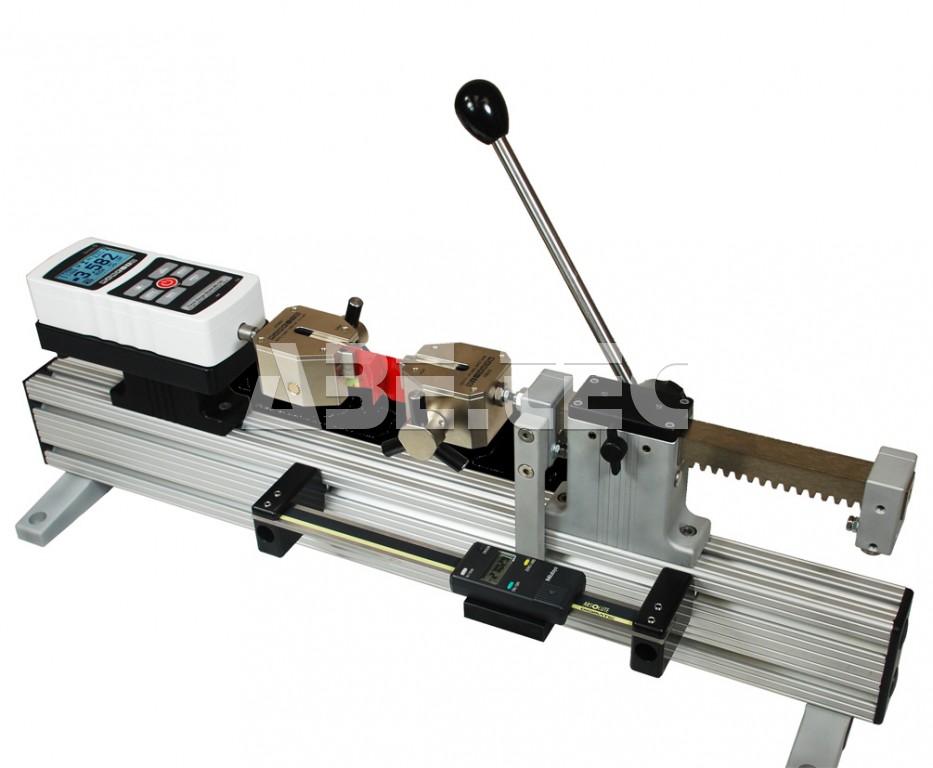

Ruční zkušební zařízení TSA750HE horizontální
Katalogový list
Popis
- Maximální síla: 3,75 kN [750 lb].
- Maximální dráha s dorazy: 95 mm [3,75"].
- Maximální dráha bez dorazů: 152 mm [6"].
- Rychlost na dráze: 76,2 mm [3"] / každou otáčku.
- Horizontální provedení.
- Zařízení je slučitelné se všemi měřiči síly, příslušenstvím a svěrkami Mark-10.
- Zakládací páku je možno ovládat v přírůstcích 30° kvůli snadnému ovládání.
- Závitové otvory pro montáž na stůl.

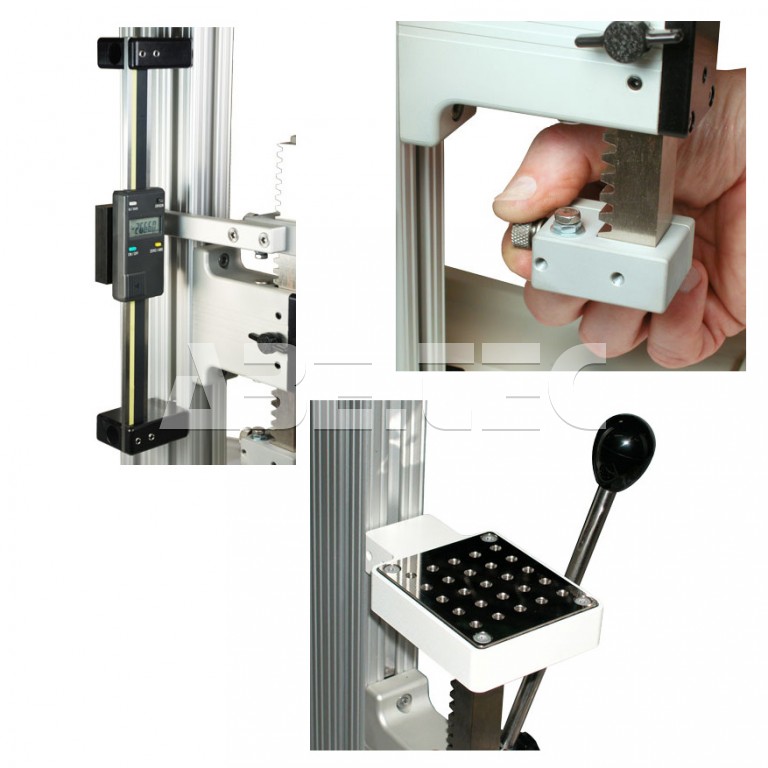

- Nastavitelné dorazy dráhy.
- Přesný mechanismus s ozubnicí a pastorkem.
- Nastavitelné třecí desky pro hladký a přesný pohyb.
- Přídavné digitální zobrazení dráhy.
- Třecí brzda.
Zkušební zařízení k měření síly ovládané pákou model TSA750HE je dokonalým řešením pro rychlé testování tahu a tlaku do 3,75 kN tahové nebo tlakové síly. Je vyrobeno z robustních součástek z obráběného hliníku, takže je dostatečně trvanlivé pro práci v továrně, a současně dostatečně přesné pro laboratorní prostředí. Toto zkušební zařízení obsahuje nastavitelné dorazy dráhy a třecí nízkosilovou brzdu. Dodává se i ve vertikálním provedení TSA750E.
Zařízení TSA750HE se dodává se sadou nástrojů, středním háčkem, velkým háčkem a kompresní deskou o průměru 2".
Volitelné příslušenství (na objednávku):
Volitelné příslušenství | Obj. kód |
---|---|
Široký sortiment měřičů síly a upínacích přípravků. | |
Digitální zobrazení dráhy |
TSA001E |
Souprava pro vodorovnou / horizontální montáž Sada montážních prvků k připojení ke sloupku zkušebního zařízení v místě základny. |
TSA002E |
Prodloužení sloupku Sloupek je možno prodloužit podle přání zákazníka. |
|
Souprava pro upevnění ke stolu Obsahuje montážní příslušenství pro montáž zkušebního zařízení ke stolu. |
TSA003E |
Obsah balení
Ruční zkušební zařízení TSA750HE horizontální
Technická data (4)
Technická data k porovnání Ruční zkušební zařízení TSA750HE horizontální
Název parametru | Hodnota |
---|---|
Typ zkušebního přístroje | měření síly |
Silová kapacita | 3750 N |
Maximální délka dráhy | 152 mm |

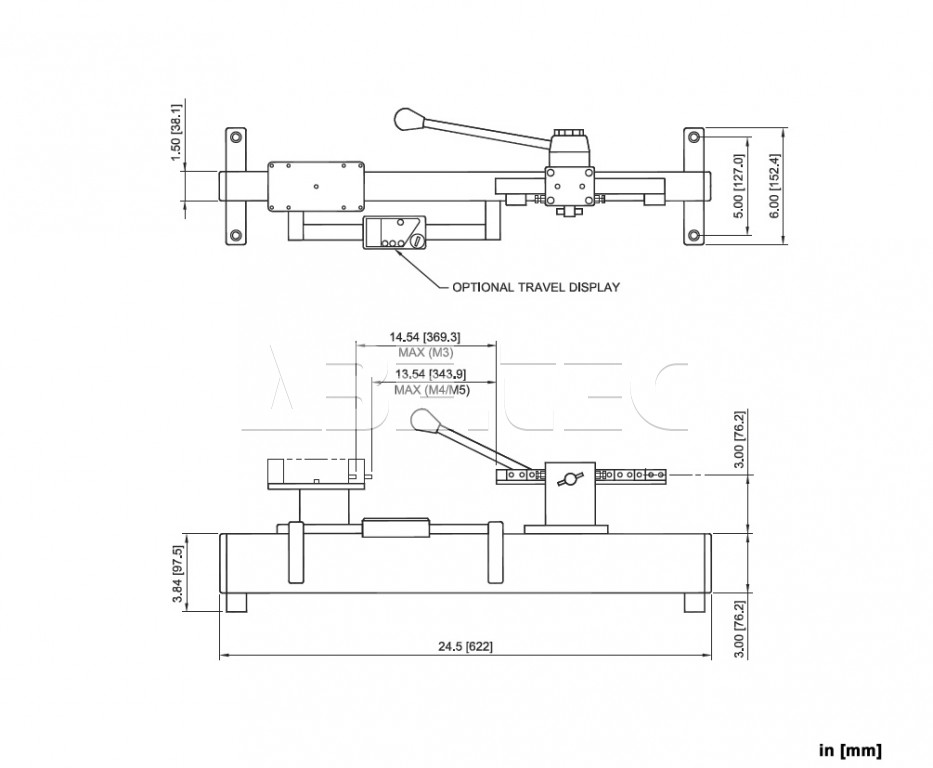

Rozměry | 622.0 x 152.4 x 173.7 mm |
