Měřiče Mark-10: série 5
Měřiče síly řady 5 představují cenově dostupné řešení pro aplikace s měřením tahové a tlakové síly.
Ruční zkušební zařízení ES20E
předchozí
další

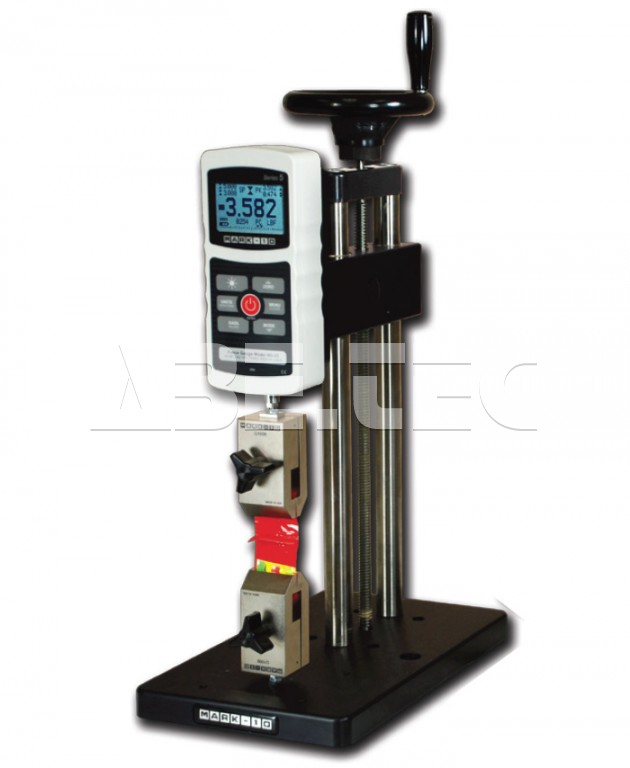

Ruční zkušební zařízení ES20E
Ruční zkušební zařízení ES20E

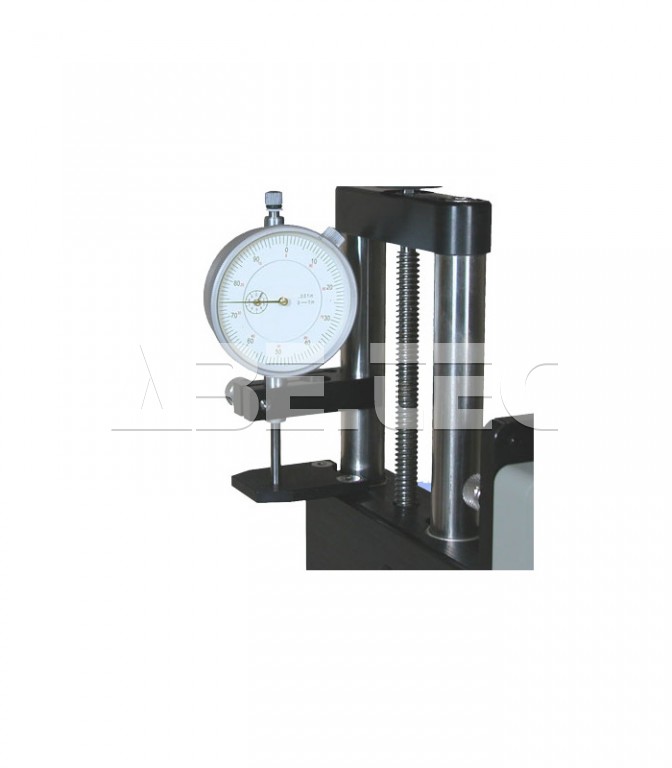

Souprava číselníkového ukazatele (na objednávku), zobrazí posun až 1

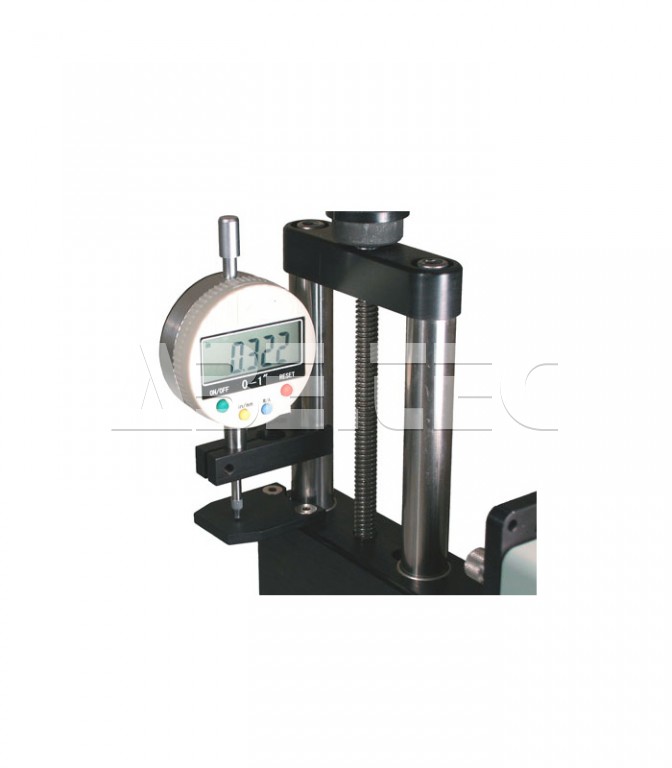

Souprava digitálního indikátoru (na objednávku), zobrazí posun až 1

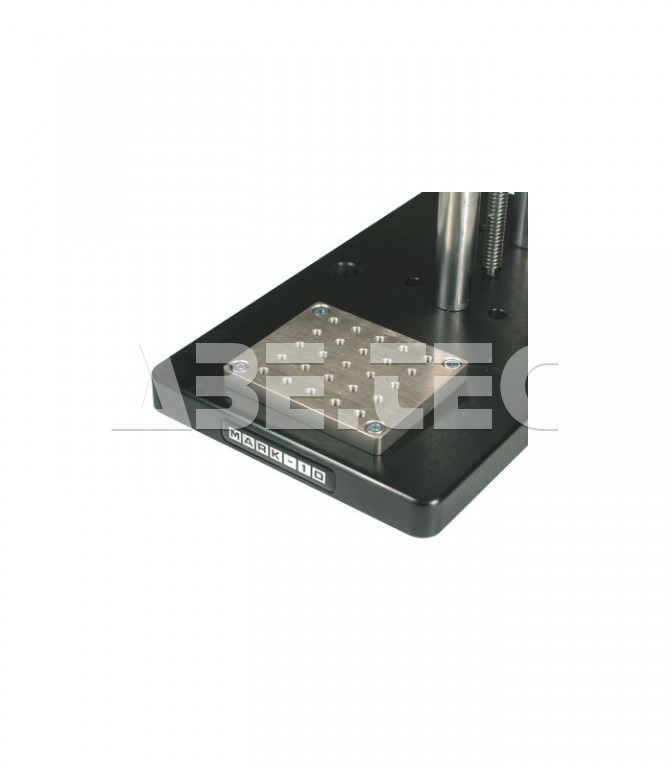

Základní deska (na objednávku), ocelová základní deska má 25 závitovýc...
Varianty produktu
Katalogový list
◄
►
Popis
- Maximální síla: 500 N (100 lb).
- Maximální dráha: 229 mm (9").
- Způsob zatěžování: ruční kolo umístěné nahoře.
- Délka dráhy: 2,1 mm (0,083") / otáčku kola.
- Hmotnost: 4,5 kg.
- Malé rozměry.
- Slučitelnost se všemi měřiči síly, příslušenstvím a svěrkami Mark-10.
- Montážní otvory pro montáž na stůl.
- Velká, demontovatelná základní deska s 5 otvory #10-32 UNF pro montáž přípravku.
- K dispozici jsou montážní sady pro konkurenční měřiče síly.
Ruční zkušební zařízení ES10E a ES20E jsou kompaktní a ekonomická řešení tlakových a tahových zkoušek malých vzorků. Volit je možno mezi pákou (ES10E) pro rychlé testování, nebo ručním kolem (ES20E) pro přesnější testování s větší konzistencí zkušebních výsledků. Přídavný číselníkový ukazatel zobrazuje posun až do 1". Při použití těchto stojanů s měřiči síly a upínacími přípravky lze vytvořit kompletní a ekonomické testovací systémy.
Při objednávání zkušebního zařízení ES10E nebo ES20E s MG20E nebo měřičem síly s nižší kapacitou a většinou svěrek Mark-10 je zapotřebí spojka G1039E nebo prodlužovací tyč libovolné délky, aby byla zajištěna přiměřená vůle mezi hřídelí snímače síly a svěrkou. MG50E a měřiče síly s vyšší kapacitou již spojku G1039E obsahují.
Volitelné příslušenství (na objednávku):
| Volitelné příslušenství | Obj. kód |
|---|---|
| Široký sortiment měřičů síly a upínacích přípravků. | |
 Základní deskaOcelová základní deska má 25 závitových otvorů #10.32 pro montáž přípravku. |
14-1068E |
 Souprava číselníkového ukazateleZobrazí posun až 1" s rozlišením 0,001". |
ES001E |
 Souprava digitálního indikátoruZobrazí posun až 1" s rozlišením 0,0005" a 0,01 mm. Obsahuje nulové tlačítko a tlačítko voliče in/mm. |
ES002E |
| K dispozici jsou montážní sady pro konkurenční měřiče síly. | |
| Spojka, #10-32 | G1039E |
Obsah balení
Ruční zkušební zařízení ES20E
Technická data (4)
Technická data k porovnání Ruční zkušební zařízení ES20E
| Název parametru | Hodnota |
|---|---|
| Typ zkušebního přístroje | měření síly |
| Silová kapacita | 500 N |
| Maximální délka dráhy | 229 mm |

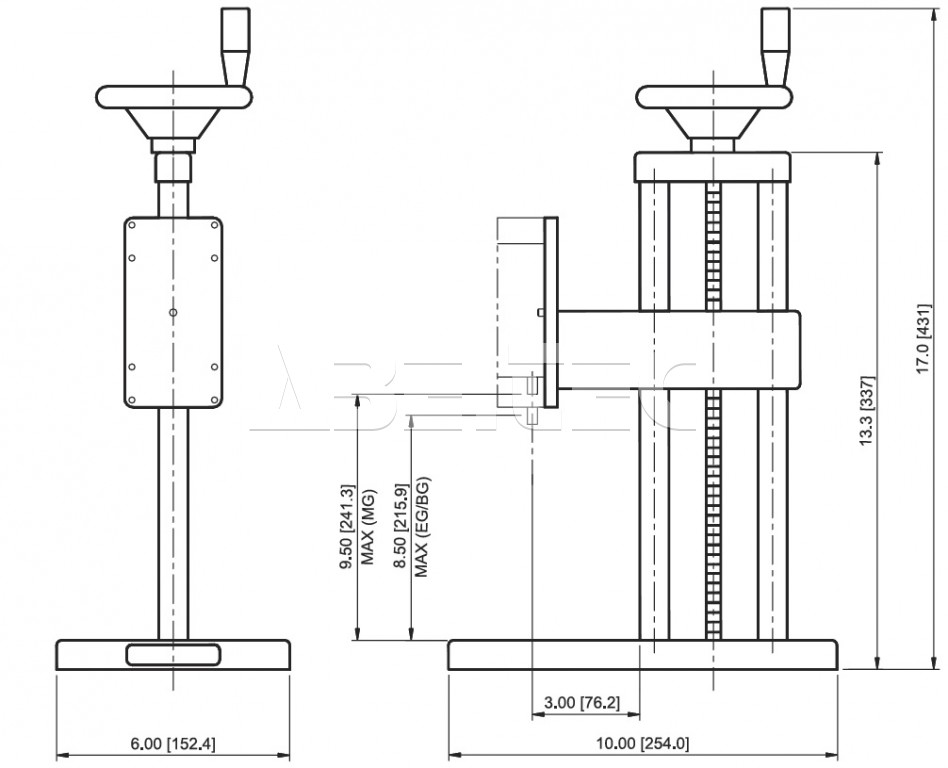

| Rozměry | 152.4 x 254.0 x 431.0 mm |
Ke stažení (1)
Zde jsou ke stažení doplňující dokumenty k Ruční zkušební zařízení ES20E
Příslušenství (6)
Zobrazení:
Obrázkové zobrazení
Tabulkové zobrazení
Závitový adaptér F/F G1039E
Je určen k použití mezi měřičem síly a jinou přípojkou nebo přípravkem. Délka adaptéru 19,1 mm, kapacita 1000 N. Adaptér #10-32F/#10-32F.
Souprava číselníkového ukazatele ES001E
Zobrazí posun až 1" s rozlišením 0,001". Příslušenství vhodné pro ruční zkušební zařízení ES10E / ES20E.
Souprava digitálního indikátoru ES002E
Zobrazí posun až 1" s rozlišením 0,0005" a 0,01 mm. Obsahuje nulové tlačítko a tlačítko voliče in/mm. Příslušenství vhodné pro ruční zkušební zařízení ES10E / ES20E.
Souprava držáků pro indikátory ES001NIE
Montážní sada pro indikátory s průměrem dříku 9,5 mm.
Sada držáků pro indikátory ES001NI-8MM
Montážní sada pro indikátory s průměrem dříku 8,0 mm.
Základní deska AC1060
Základní deska s maticí 25 #10-32 závitových otvorů pro montáž přípravku. Vyrobená z nerezové oceli.
Fotografie (5)
Prohlédněte si fotografie Ruční zkušební zařízení ES20E
Ruční zkušební zařízení ES20E
Ruční zkušební zařízení ES20E
Souprava číselníkového ukazatele (na objednávku), zobrazí posun až 1
Souprava digitálního indikátoru (na objednávku), zobrazí posun až 1
Základní deska (na objednávku), ocelová základní deska má 25 závitovýc...
