Ruční souřadnicový stůl s dráhou 25x25mm OP-006 111
obvykle do čtyř týdnů od data objednání
Katalogový list
Popis
Ruční souřadnicový stůl je velmi přesné lineární zařízení. Konstrukce stolu s kuličkovými ložisky umožňuje lineární pohyb s nízkým třením bez mrtvého chodu nebo boční vůle. Tento přesný stůl zajišťuje řízené a přesné polohování mezi dvěma body. Je určen k použití s mikroskopy Flexia, zvláště pak Flexia Vision Measurement. Stůl je možno objednat s dráhou 50x50 mm.
Technická specifikace:
- Rozsah posuvu: ~ 25 x 25 mm (50 x 50 mm s 50 mm digitálním mikrometrem, na objednávku).
- Rozlišení pohybu: 0,5 mm / 360°.
- Přesnost rovného posuvu: ~ 2 mikrony.
- Upevnění mikrometru: F 12 mm.
- Nosnost: 10 kg.
- Rozměry horní desky: 135 x 135 mm.
- Rozměry skleněné desky: F 90 mm.
- Celková výška: 35 mm (47 mm s mezerami).
- Celková hmotnost (s mikronovými šrouby): max. 2,5 kg.
- Extra příslušenství: 0,5 mm digitální mikrometrové šrouby.
Obsah balení:
- Souřadnicový posuvný stůl.
-
Dvě mikrometrická vřetena s rychlým posuvem, rozteč 0,5 mm.
Obsah balení
- Souřadnicový posuvný stůl.
-
Dvě mikrometrická vřetena s rychlým posuvem, rozteč 0,5 mm.
Technická data (1)
Technická data k porovnání Ruční souřadnicový stůl s dráhou 25x25mm OP-006 111
| Název parametru | Hodnota |
|---|---|
| Typ stojanu | Stojan XY |
Ke stažení (1)
Zde jsou ke stažení doplňující dokumenty k Ruční souřadnicový stůl s dráhou 25x25mm OP-006 111
Příslušenství (2)
Volitelné příslušenství pro Ruční souřadnicový stůl s dráhou 25x25mm OP-006 111
Digitální mikrometr s dráhou 50 mm OP-006 148
Digitální mikrometr s dráhou 25 mm OP-006 149
Fotografie (2)
Prohlédněte si fotografie Ruční souřadnicový stůl s dráhou 25x25mm OP-006 111

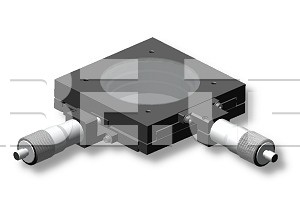

Ruční souřadnicový stůl s dráhou 25x25 mm OP-006 111

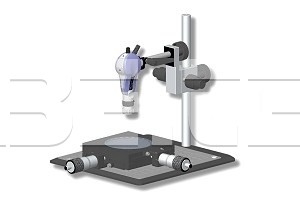

Ruční souřadnicový stůl s dráhou 25x25mm OP-006 111
