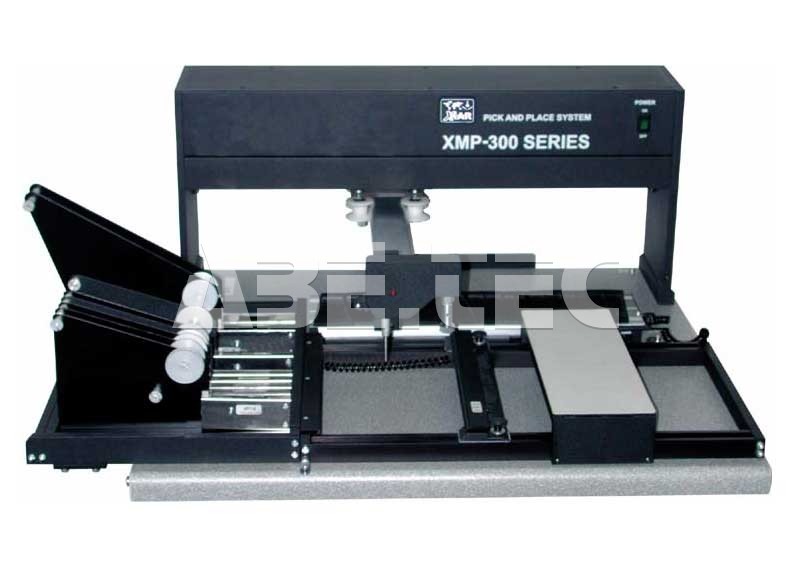

Ruční osazovací systém PPM 381

• Ruční osazovací systém určený pro desky plošných spojů s nízkou hustotou osázení.
• Systém obsahuje základnu s držákem DPS, loketní opěrku, zásobník na součástky, osazovací rameno a ovládací konzoli.
• Oproti modelu XMP-300 zahrnuje balení navíc základnu pro podavače a šest podavačů (3 x 8 mm, 1 x 12 mm, 1 x 16 mm, 1 x 24 mm).
• Velikost DPS 380 x 305 mm.
• Ovládací konzole obsahuje vakuový zdroj s nízkou hlučností a řídicí obvody.
• Řidicí obvody umožňují vyzvednutí a položení komponenty pomocí mírného stisknutí ovládacího knoflíku.

Ruční osazovací stroje PPM nabízejí uživateli nejlepší poměr ceny a výkonu a zlepšení procesu ručního osazování. Na rozdíl od modelů jiných výrobců byly všechny subsystémy navrženy jako absolutně ESD bezpečné a jsou připojeny k ESD uzemnění.

Typické aplikace ručních osazovacích systémů PPMP jsou montáž DPS s nízkou hustotou osázení, prototypování, procesy předvýroby, oprava a rework desek plošných spojů. Všechny modely mají shodnou základu a mechanismus pohybu ramena. Liší se pouze různými možnostmi, které jsou zahrnuty ve 4 standradních balíčcích.

Model PPM 380 obsahuje základnu s držákem desek, loketní opěrku, zásobník na  volné součástky XL-11, pick&place rameno a ovládací konzoli.

Vlastnosti systému:

• Přesný a hladký pohyb ramene v obou osách X a Y.
• Podporuje velké desky až do velikosti 380 x 305 mm.
• Bez karuselu a XL-11 zásobníku pojme systém DPS až do velikosti 380 x 610 mm.
• Dodává se se zásobníkem volných komponent s 10 přihrádkami.
• Základna pro podavače a šest podavačů (3 x 8 mm, 1 x 12 mm, 1 x 16 mm, 1 x 24 mm).
• Kompletní základna s podavači může být vyměněna během sekundy.
• Plně antistatický, dodáván s AML-301 náramkem a AS3-B uzemňovacím vodičem.
• Všechny subsystémy jsou připojeny na společné ESD uzemnění.
• Unikátní systém osvětlení namontovaný na rameno zaměřuje světlo na pracovní oblast v průběhu vyzvednutí i pokládání komponenty.
• Vestavěný dispenzer (pouze model PPM 382) pro dávkovaní lepidla během prototypování.
• 5 dávkovacích režimů dispenzeru (pouze model PPM 382D) a úložiště naprogramovaných parametrů dávkování.

Technická specifikace:

• Napájení: 110 x 120 V, 220 - 240 V AC.
• Tlak vzduchu: max. 90 psi (0,7 MPa).
• Max. velikost DPS: 360 x 305 mm.
• Deska může být otočena pro umístění komponenty na zbývající plochu (celková plocha desky 350 x 610 mm).
• Zásobník na volné komponenty: jeden, součástí dodávky (současně lze použít max. 2 zásobníky).
• Podavače součástek: 3 x 8 mm, 1 x 12 mm, 1 x 16 mm, 1 x 24 mm.
• Počet podavačů: max. 20 x 8 mm.
• Zdroj vakua: vysoce účinné membránové čerpadlo.
• Rozměry: 670 x 730 x 310 mm.
• Hmotnost: 25 kg.

Obsah balení:

• PPM-CC1 řidicí konzole.
• PPM 381/PPM 382 základna s držákem DPS.
• XZ-A301 pick&place rameno.
• XL-11 zásobník na volné součástky.
• XFB-1 základna na podavače.
• Šest podavačů (3 x XPT-8, 1 x XPT-12, 1 x XPT-16, 1 x XPT-24).
• XNS-1 set jehly a kalíšku.
• AS3-B ESD zemnicí vodič.
• AML-301A uzemňovací náramek s kroucenou šňůrou.

Volitelné příslušenství (lze doobjednat):

• XPT-8 - 8 mm podavač.
• XPT-12 - 12 mm podavač.
• XPT-16 - 16 mm podavač.
• XPT-24 - 24 mm podavač.
• XCART-1 - karusel na komponenty.
• XIL-1.1 - osvětlovací systém.
• XL-11 - zásobník na volné součástky s 10 přihrádkami.
• XT-1/15 - balení po 15, jednokomorový zásobník na volné součátky.
• XT-2/15 - balení po 15, dvoukomorový zásobník na volné součástky.
• XNS-1 - sada jehla / kalíšek (3 kovové jehly a 4 různé velikosti ESD kalíšků).
• XCS-1 - sada kalíšků (2 kusy od každé ze 4 velikostí ESD kalíšků).
