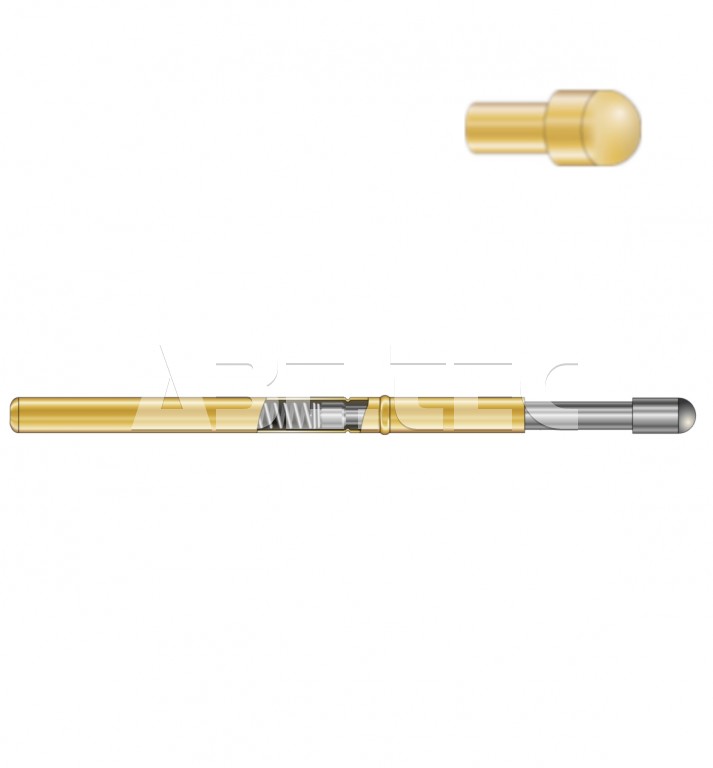

Pružinová kontaktní sonda, série 41, 41X.05.15.50

• Pružinová měřicí sonda pro ICT a FCT testování elektronických desek.
• Standardní typ testovací sondy pro 2,54 mm středovou rozteč.

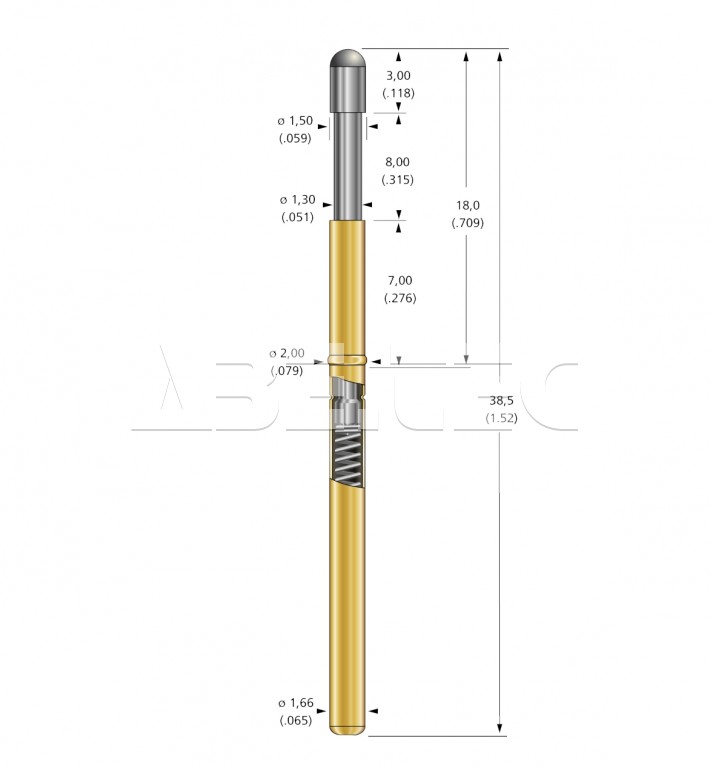

Technická data

• Průměr hlavy: 1,50 mm.
• Jmenovitá síla pružiny: 5 N.
• Celková délka: 38,50 mm.
• Minimální středová rozteč: 2,54 mm.
• Maximální zdvih: 8,00 mm.
• Doporučený (jmenovitý) zdvih: 5,30 mm.
• Teplotní rozsah: od -55 °C do 120 °C.
• Typický elektrický odpor: 20 mΩ.
• Jmenovité elektrické proudové zatížení: 3,0 A.
• S nano povlakem Longline.

Materiál

• Píst: CuBe nebo ocel, pokovené zlatem, 400 HV.
• Hlaveň: nikl stříbro, pozlacená.
• Pružina:pružinová ocel, postříbřená.

Pružinové testovací sondy

In-circuit-test (ICT), analýza výrobních vard (MDA) a funkční test (FCT) jsou nejpoužívanější metody pro testování sestav elektronických desek. Každá z těchto testovacích metod má své vlastní limity týkající se pokrytí testu a detekce/diagnostiky závad, proto se obvykle kombinují. Ve všech případech je vyžadováno připojení testovací jednotky (UUT) nebo testovacího zařízení (DUT) pomocí pružinové kontaktní sondy.

Testovací sondy imperiální velikosti (inch-typ)

Rozteč mřížky (středová rozteč) v designu desky - a proto také v testovacím strojírenství - je nejčastěji založena na systému imperiálních měrných jednotek. Američtí výrobci vyvinuli velikosti pro kontaktní řady, které jsou orientované na běžné standardní velikosti vrtáků a dalších nástrojů. Řada z těchto návrhů je dnes rozšířena po celém světě a také se stala standardem v Evropě. Proto jsou sondy obvykle nabízeny v imperiálních velikostech.
