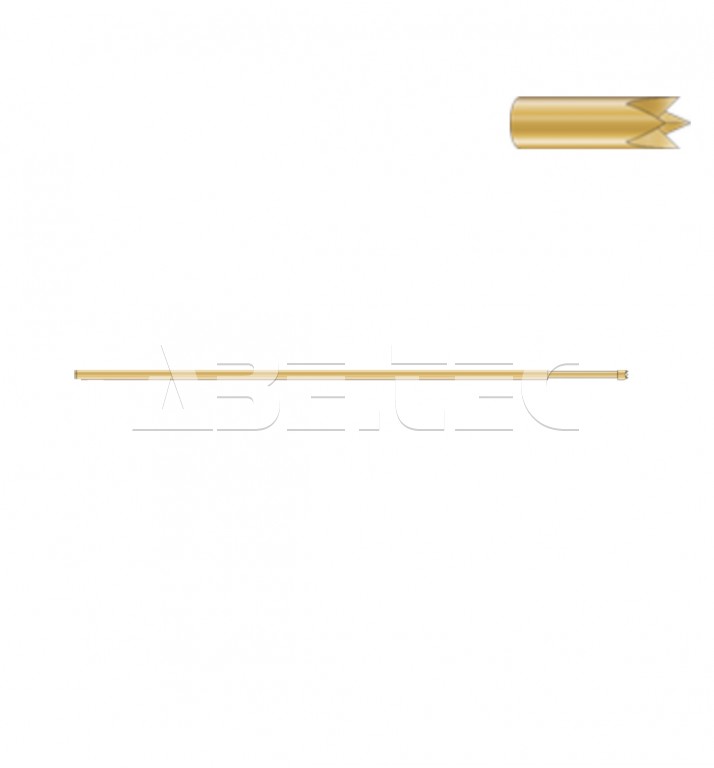

Pružinová kontaktní sonda, série 15, 15.106.05.10

• Pružinová měřicí sonda pro ICT a FCT testování elektronických desek.
• Standardní typ pro 1,27 mm středovou rozteč.

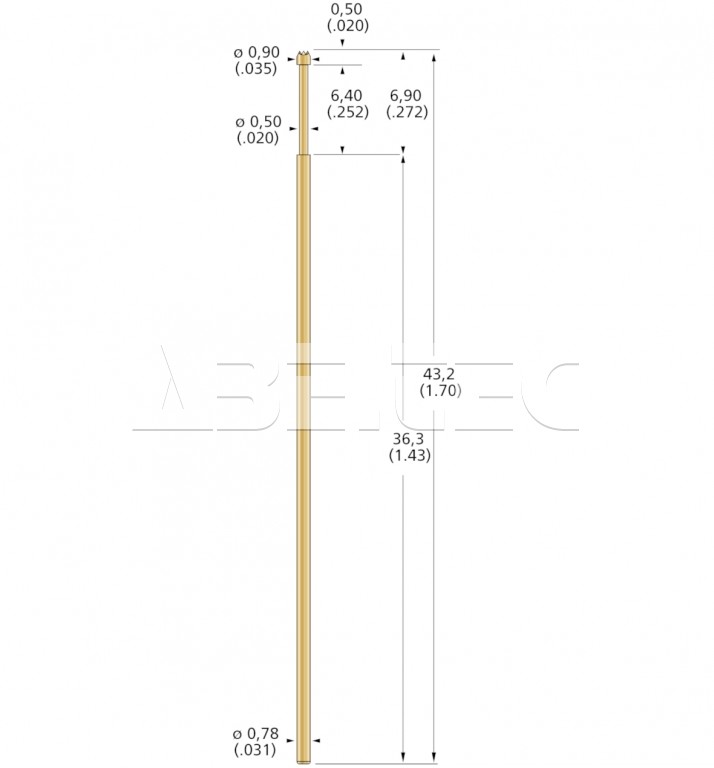

Technická data

• Průměr hlavy: 0,50 mm.
• Jmenovitá síla pružiny: 1.0 N.
• Celková délka: 43,20 mm.
• Minimální středová rozteč: 1,27 mm.
• Výška výsuvu (od-do): 8,30 - 16,20 mm.
• Maximální zdvih: 6,40 mm.
• Doporučený (jmenovitý) zdvih: 4,30 mm.
• Teplotní rozsah: od -55 °C do 120 °C.
• Typický elektrický odpor: 25 mΩ.
• Jmenovité elektrické proudové zatížení: 2,5 A.

Materiál

• Píst: slitina mědi nebo ocel, pokovené zlatem, 400 HV.
• Hlaveň: slitina mědi, pozlacená.
• Pružina: hudební drát, pozlacený, nerezová ocel, pozlacená

Pružinové testovací sondy

In-circuit-test (ICT), analýza výrobních vard (MDA) a funkční test (FCT) jsou nejpoužívanější metody pro testování sestav elektronických desek. Každá z těchto testovacích metod má své vlastní limity týkající se pokrytí testu a detekce/diagnostiky závad, proto se obvykle kombinují. Ve všech případech je vyžadováno připojení testovací jednotky (UUT) nebo testovacího zařízení (DUT) pomocí pružinové kontaktní sondy.

Testovací sondy imperiální velikosti (inch-typ)

Rozteč mřížky (středová rozteč) v designu desky - a proto také v testovacím strojírenství - je nejčastěji založena na systému imperiálních měrných jednotek. Američtí výrobci vyvinuli velikosti pro kontaktní řady, které jsou orientované na běžné standardní velikosti vrtáků a dalších nástrojů. Řada z těchto návrhů je dnes rozšířena po celém světě a také se stala standardem v Evropě. Proto jsou sondy obvykle nabízeny v imperiálních velikostech.
