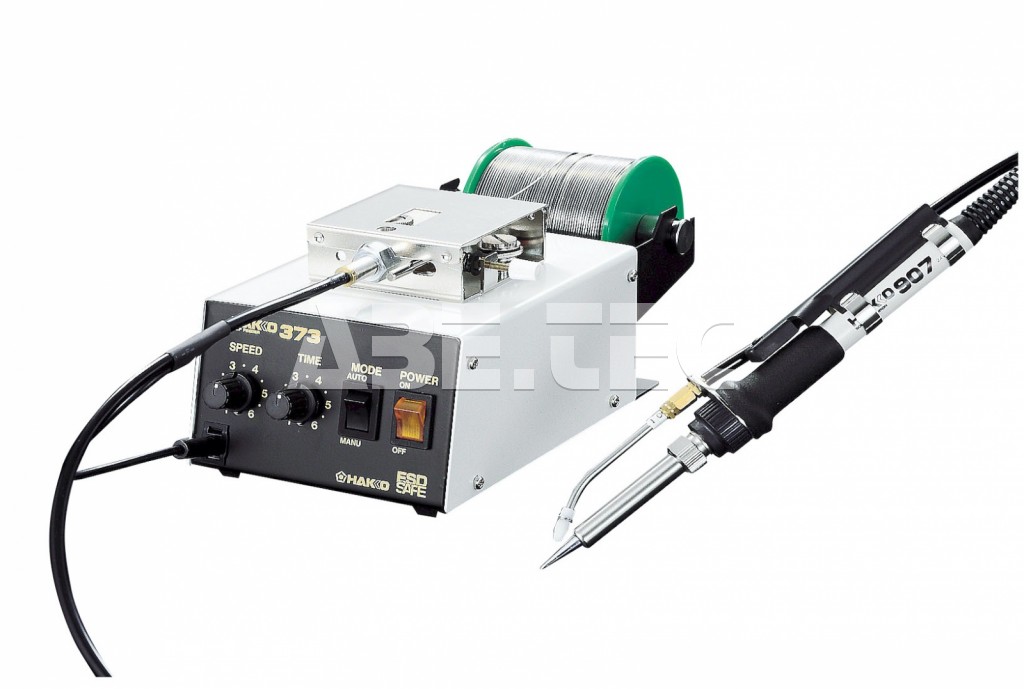

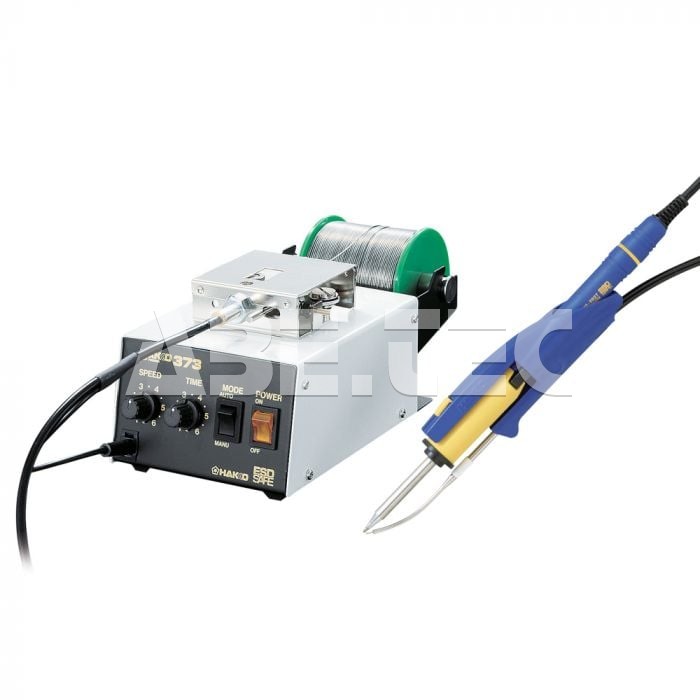

Podavač pájky Hakko 373
Obj. číslo:
102000691
Výrobce:
Kategorie:
Dostupnost:
skladem
Zboží je skladem a expedujeme je druhý den po obdržení objednávky.
Cena:
12 434,00 CZK / ks bez DPH
15 045,14 CZK / ks s DPH
15 045,14 CZK / ks s DPH
+ poplatek za elektroodpad 2,42 CZK s DPH
předchozí
další

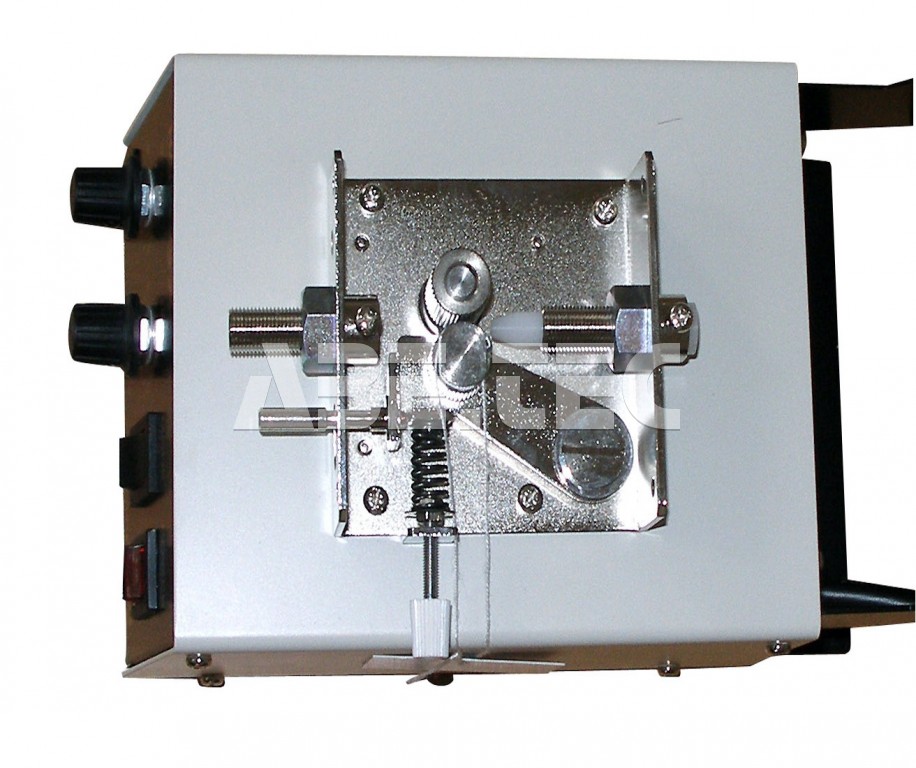

Podavač pájky Hakko 373
Podavač pájky Hakko 373
Podavač pájky Hakko 373
Podavač pájky Hakko 373
Podavač pájky Hakko 373

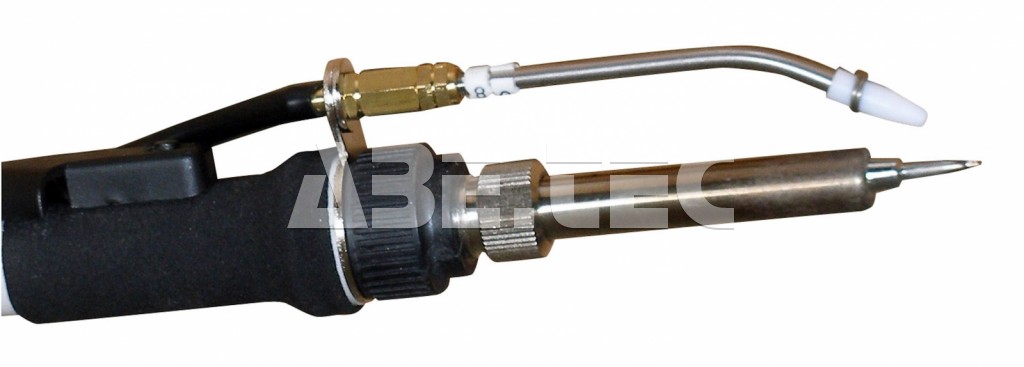

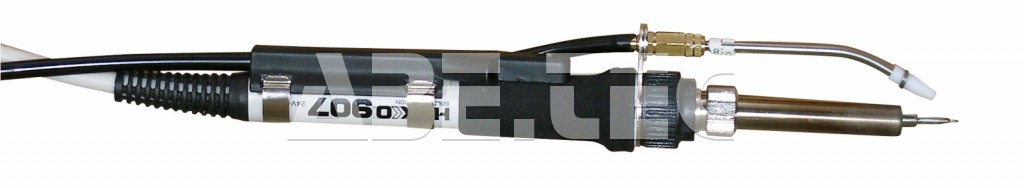

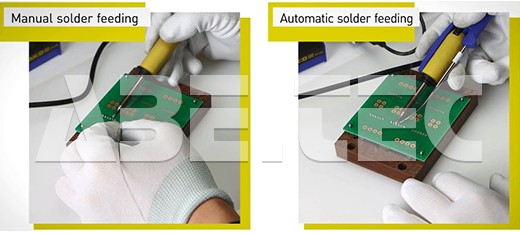

Příklad použítí podavače pájky Hakko 373 v praxi
Podavač pájky Hakko 373
Varianty produktu
Katalogový list
◄
►
Popis
- Zařízení je možno používat s širokým sortimentem značkových pájedel Hakko (936, 937, 701, 702B, atd), na vyžádání i Weller, Pace, Ersa, Solomon, ERS, atd.
- Konstrukce odolná vůči elektrostatickému náboji pomáhá chránit elektricky citlivé prvky.
- Podavač je možno připojit k jednomu pájecímu zařízení pomocí přepínací svorky.
-
Nastavitelná funkce vracení pájky zmenšuje odpad a dovoluje plně automatizované pájení.
Technické parametry:
- Příkon: 6 W
- Výkon motoru: 24 Vss, 3.2 W
- Doba podávání pájky: 0.7 sec. (automatický režim)
- Rychlost podávání pájky: 4.5 - 26 mm/s
- Množství podávané pájky: 0 - 182 mm (automatický režim)
- Množství vrácené pájky: 0.5 mm
- Použitelný průměr pájky: 0.6 mm, 0.65 mm, 0.8 mm, 1.0 mm,1.2 mm, 1.6 mm
- Použitelná pájka: 1kg cívka (max.)
- Vnější rozměry: 107 (š) X 110 (v) X 215 (h) mm
- Hmotnost: cca 1.5 kg
Obsah balení:
- Automatický podavač HAKKO 373
- Návod k obsluze
Použití:
|
Pro pájecí ručku FX-8301 |
|||||
| Průměr kroužku: | 0.6/0.65 mm | 0.8 mm | 1.0 mm | 1.2 mm | 1.6 mm |
Použitý typ kroužku: |
B1626 | B1627 | B1628 | B1629 | B1630 |
Jednotka trubičky se spínačem: |
B3563 |
B3564 | |||
Typ použití adaptéru s tyčkou: |
B3566 | B3567 | B3568 | B3569 | B3570 |
|
Pro pájecí ručku FM-2027 A FM-2028 |
|||||
| Průměr kroužku: | 0.6/0.65 mm | 0.8 mm | 1.0 mm | 1.2 mm | 1.6 mm |
|
Použitý typ kroužku: |
B1626 | B1627 | B1628 | B1629 | - |
|
Jednotka trubičky se spínačem: |
B3477 |
B3478 | - | ||
|
Typ použití adaptéru s tyčkou: |
B3481 | B3482 | B3483 | B3484 | - |
|
Pro pájecí hrot 900M,N452 a N453 |
|||||
| Průměr kroužku: | 0.6/0.65 mm | 0.8 mm | 1.0 mm | 1.2 mm | 1.6 mm |
|
Použitý typ kroužku: |
B1626 | B1627 | B1628 | B1629 | B1630 |
|
Jednotka trubičky se spínačem: |
B1631 | B1672 | |||
|
Typ použití adaptéru s tyčkou: |
B1674 | B1675 | B1676 | B1677 | B1678 |
|
Pro pájecí hrot 900L a 904 |
|||||
| Průměr kroužku: | 0.6/0.65 mm | 0.8 mm | 1.0 mm | 1.2 mm | 1.6 mm |
|
Použitý typ kroužku: |
B1626 | B1627 | B1628 | B1629 | B1630 |
|
Jednotka trubičky se spínačem: |
B1631 | B1672 | |||
|
Typ použití adaptéru s tyčkou: |
B1679 | B1680 | B1681 | B1682 | B1683 |
|
Pro pájecí hrot 902 a 904 |
|||||
| Průměr kroužku: | 0.6/0.65 mm | 0.8 mm | 1.0 mm | 1.2 mm | 1.6 mm |
|
Použitý typ kroužku: |
B1626 | B1627 | B1628 | B1626 | B1630 |
|
Jednotka trubičky se spínačem: |
B1957 | B1958 | |||
|
Typ použití adaptéru s tyčkou: |
B1694 | B1695 | B1696 | B1697 | B1698 |
|
Pro pájecí ručku FX-8801 a 907 |
|||||
| Průměr kroužku: | 0.6/0.65 mm | 0.8 mm | 1.0 mm | 1.2 mm | 1.6 mm |
|
Použitý typ kroužku: |
B1626 | B1627 | B1628 | B1629 | B1630 |
|
Jednotka trubičky se spínačem: |
B2143 | B2144 | |||
|
Typ použití adaptéru s tyčkou: |
B2146 | B2147 | B2148 | B2149 | B2150 |
|
Pro pájecí hrot 908 |
|||||
| Průměr kroužku: | 0.6/0.65 mm | 0.8 mm | 1.0 mm | 1.2 mm | 1.6 mm |
|
Použitý typ kroužku: |
B1626 | B1627 | B1628 | B1629 | B1630 |
|
Jednotka trubičky se spínačem: |
B2143 | B2144 | |||
|
Typ použití adaptéru s tyčkou: |
B2151 | B5152 | B2153 | B2154 | B2155 |
|
Pro pájecí hrot 912 |
|||||
| Průměr kroužku: | 0.6/0.65 mm | 0.8 mm | 1.0 mm | 1.2 mm | 1.6 mm |
|
Použitý typ kroužku: |
B1626 | B1627 | B1628 | B1629 | - |
|
Jednotka trubičky se spínačem: |
B3479 | B3480 | - | ||
|
Typ použití adaptéru s tyčkou: |
B3481 | B3482 | B3483 | B3484 | - |
|
Pro pájecí hrot 918 |
|||||
| Průměr kroužku: | 0.6/0.65 mm | 0.8 mm | 1.0 mm | 1.2 mm | 1.6 mm |
|
Použitý typ kroužku: |
B1626 | B1627 | B1628 | B1629 | B1630 |
|
Typ použití adaptéru s tyčkou: |
B1689 | B1690 | B1691 | B1692 | B1693 |
|
Pro pájecí hrot 920,921 a 922 |
|||||
| Průměr kroužku: | 0.6/0.65 mm | 0.8 mm | 1.0 mm | 1.2 mm | 1.6 mm |
|
Použitý typ kroužku: |
B1626 | B1627 | B1628 | B1629 | B1630 |
|
Typ použití adaptéru s tyčkou: |
B1684 | B1685 | B1686 | B1687 | B1688 |
|
Pro pájení s Feeder pen |
|||||
| Příslušenství | 0.6-1.0 mm | 1.2-1.6 mm | |||

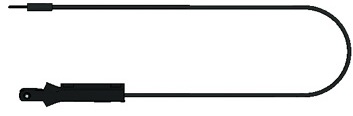

Feeder Pen: |
C1234 | C1235 | |||
| Přídavné zařízení (pedály): | |||||

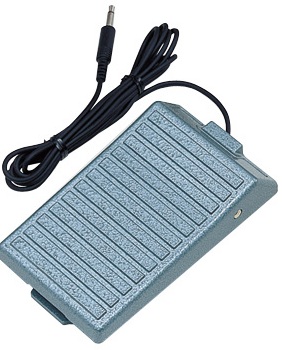

Nožní spínač: |
B1649 | ||||
Ruční (Feeder) spínač: |
B2124 | ||||
Obsah balení
- Automatický podavač HAKKO 373
-
Návod k obsluze
Technická data (9)
Technická data k porovnání Podavač pájky Hakko 373
| Název parametru | Hodnota |
|---|---|
| Šířka | 107 mm |
| Hloubka | 215 mm |
| Výška | 110 mm |
| Příkon | 6 VA |
| Hmotnost | 1.5 kg |
| Doba podávání pájky | 0.7 sec. |
| Množství vrácené pájky | 0.5 mm |
| Použitelný průměr pájky | 0.6 mm, 0.65 mm, 0.8 mm, 1.0 mm, 1.2 mm, 1.6 mm |
| Rychlost podávání | 4,5-26 |
Příslušenství (1)
Volitelné příslušenství pro Podavač pájky Hakko 373
Zobrazení:
Obrázkové zobrazení
Tabulkové zobrazení
Pryžová zátka B1037
Příslušenství vhodné k podavači pájky Hakko 373. V balení 4 ks pryžových zátek.
Náhradní díly (5)
Náhradní díly pro Podavač pájky Hakko 373
Zobrazení:
Obrázkové zobrazení
Tabulkové zobrazení
Tryska pro podavač pájky HAKKO 373/374, 0,6mm, B1699
Náhradní tryska určená do automatického podavače pájky HAKKO 373 a 374. Průměr trysky 0,6 mm.
Tryska pro podavač pájky HAKKO 373/374, 0,8mm, B1700
Náhradní tryska určená do automatického podavače pájky HAKKO 373 a 374. Průměr trysky 0,8 mm.
Tryska pro podavač pájky HAKKO 373/374, 1,0mm, B1701
Náhradní tryska určená do automatického podavače pájky HAKKO 373 a 374. Průměr trysky 1,0 mm.
Tryska pro podavač pájky HAKKO 373/374, 1,2mm, B1702
Náhradní tryska určená do automatického podavače pájky HAKKO 373 a 374. Průměr trysky 1,2 mm.
Tryska pro podavač pájky HAKKO 373/374, 1,6mm, B1703
Náhradní tryska určená do automatického podavače pájky HAKKO 373 a 374. Průměr trysky 1,6 mm.
Související produkty (55)
Související produkty pro Podavač pájky Hakko 373
Zobrazení:
Obrázkové zobrazení
Tabulkové zobrazení
Trubková jednotka 0.6-1.0mm C5056
Náhradní díl k HAKKO 373 a 374.
Montáž vodící trubky 0.6, 0.65mm B5268
Náhradní díl k HAKKO 373 a 374.
Montáž vodící trubky 0.8mm B5269
Náhradní díl k HAKKO 373 a 374.
Montáž vodící trubky 1mm B5270
Náhradní díl k HAKKO 373 a 374.
Trubková jednotka 1.2mm C5057
Náhradní díl k HAKKO 373 a 374.
Montáž vodící trubky 1.2mm B5271
Náhradní díl k HAKKO 373 a 374.
Trubková jednotka 0.6-1.0mm C5058
Náhradní díl k HAKKO 373 a 374.
Montáž vodící trubky 0.6, 0.65mm B5272
Náhradní díl k HAKKO 373 a 374.
Montáž vodící trubky 0.8mm B5273
Náhradní díl k HAKKO 373 a 374.
Montáž vodící trubky 1mm B5274
Náhradní díl k HAKKO 373 a 374.
Trubková jednotka 1.2mm C5059
Náhradní díl k HAKKO 373 a 374.
Montáž vodící trubky 1.2mm B5275
Náhradní díl k HAKKO 373 a 374.
Držák na pájecí ručku se šrouby B5265
Náhradní díl k HAKKO 373 a 374.
Držák na pájecí ručku se šrouby B5266
Náhradní díl k HAKKO 373 a 374.
Držák na pájecí ručku se šroubem B5267
Náhradní díl k HAKKO 373 a 374.

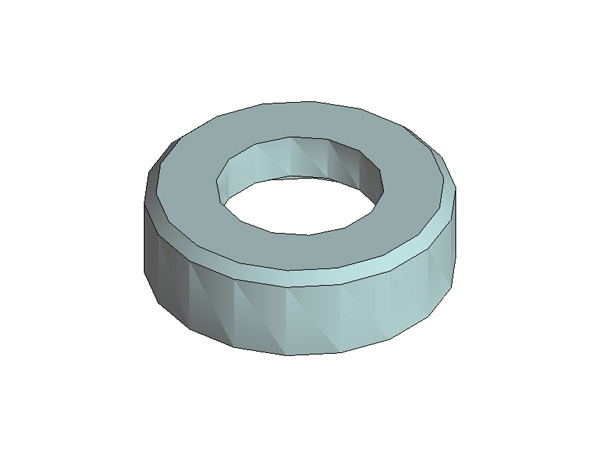

Pájecí kroužek B1626
