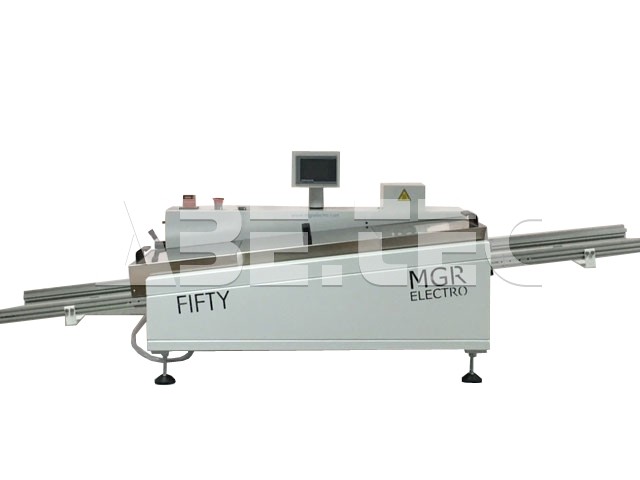

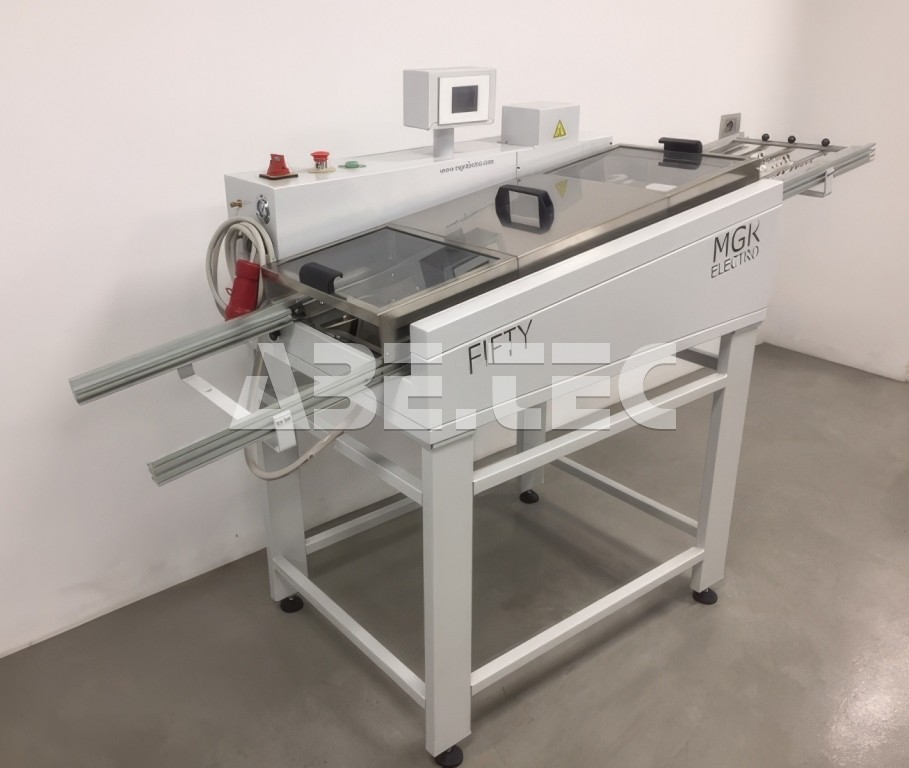

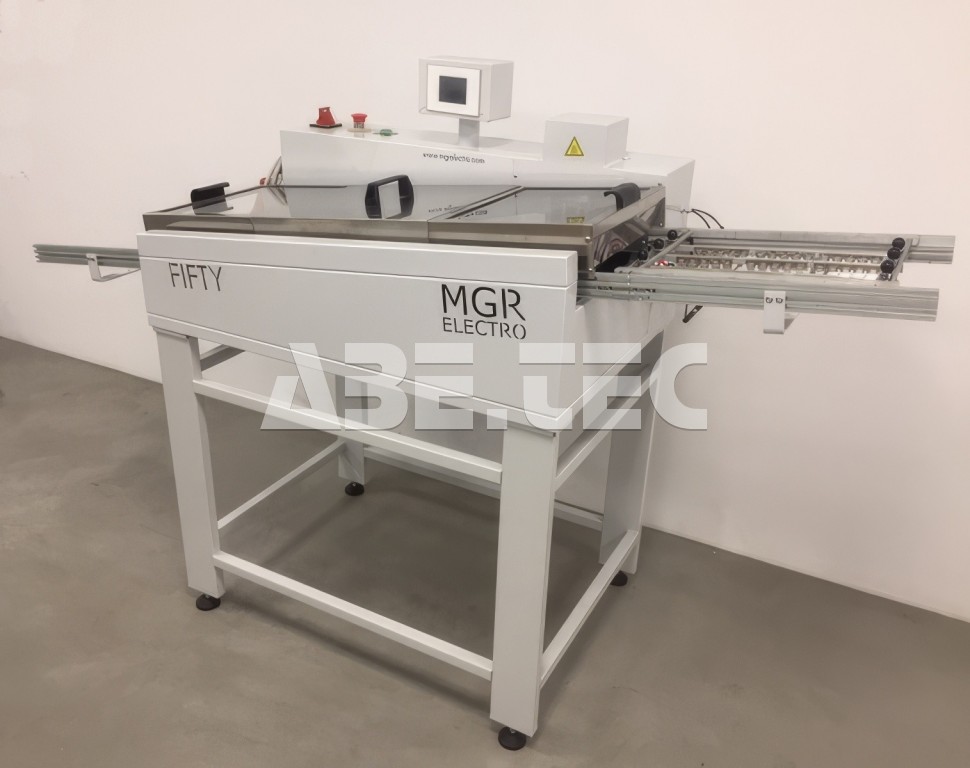

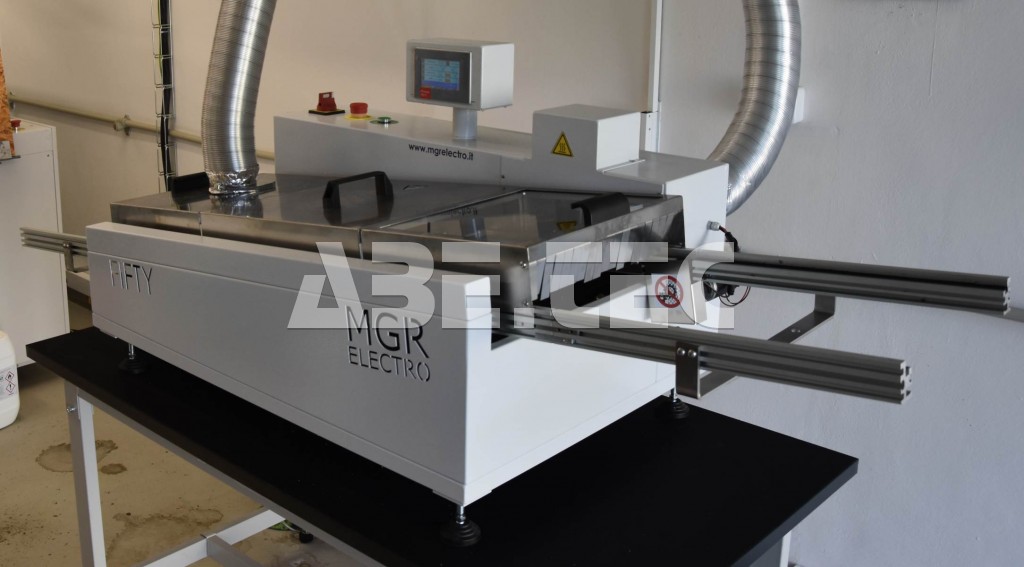

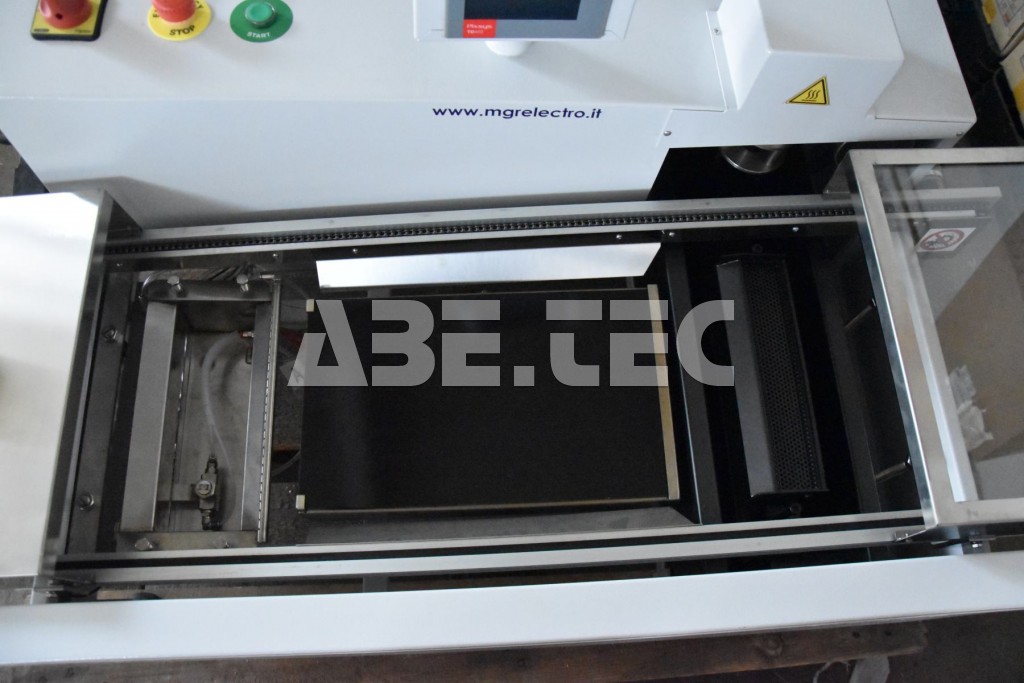

Pájecí vlna FIFTY
Termín závisí od zahraničního výrobce (cca 4-6 týdnů). Více na tel. 466 670 035.
Katalogový list
Popis
Pájecí vlna určená pro pájení elektronických součástek na elektronických deskách s technologií THT/SMD, a to jak s olovnatými, tak bezolovnatými slitinami. Navržena pro ty společnosti, které nemají velkou objemovou produkci, ale vyžadují stejnou kvalitu, nízké náklady na nákup a provoz, flexibilitu provozu a zkrácenou dobu čekání na zahájení výroby.

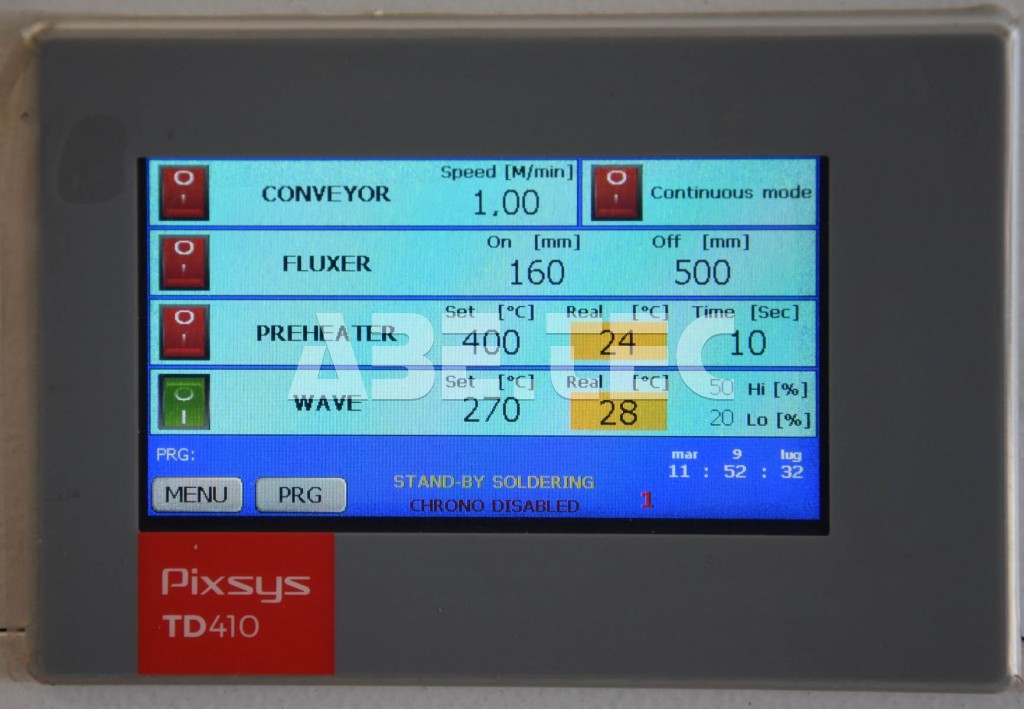

Řidicí jednotka

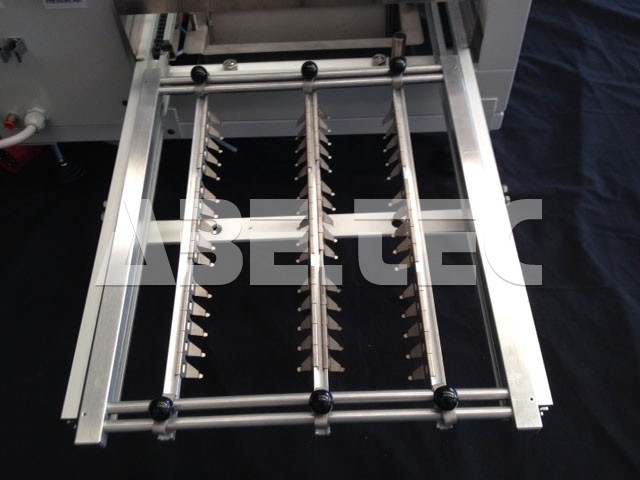

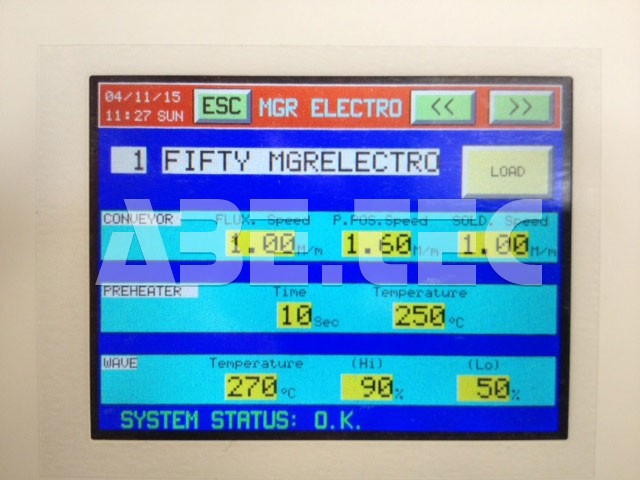

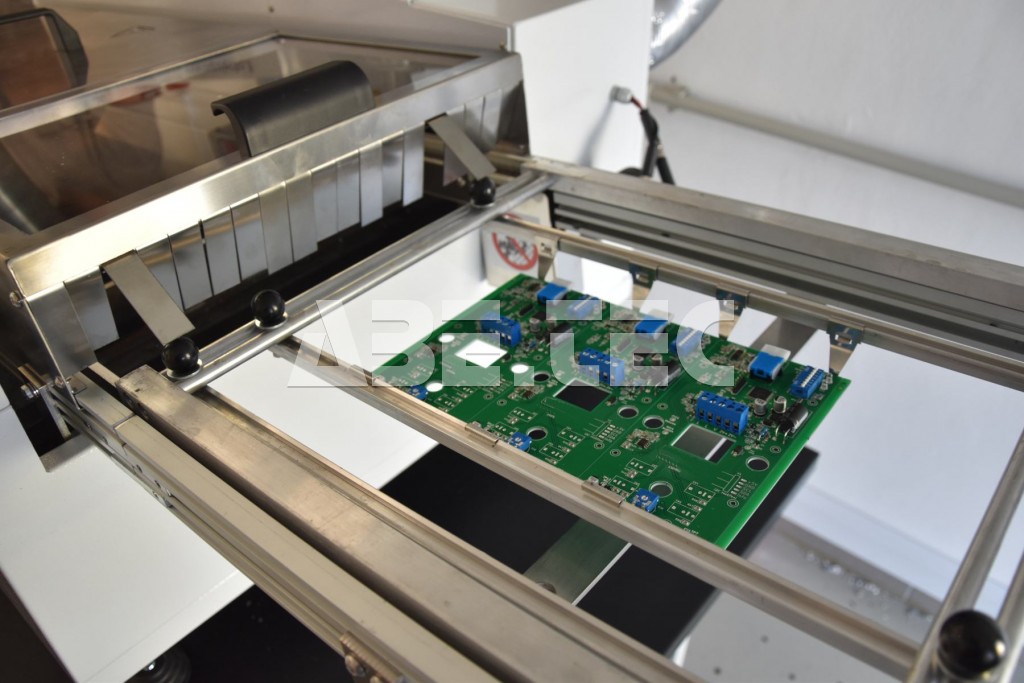

Je řízena PLC systém, pomocí kterého můžete nastavit libovolný parametr stroje. Lze vyvolat až 20 uložených programů. Zařízení má systém pájecích rámů, na kterých jsou umístěny elektronické desky, které jsou určeny k pájení.

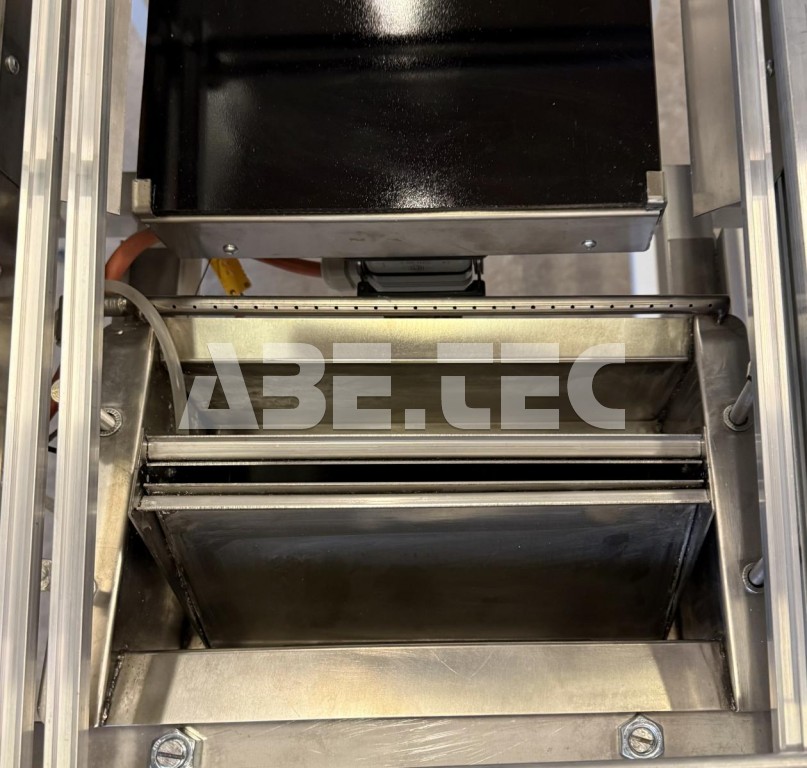

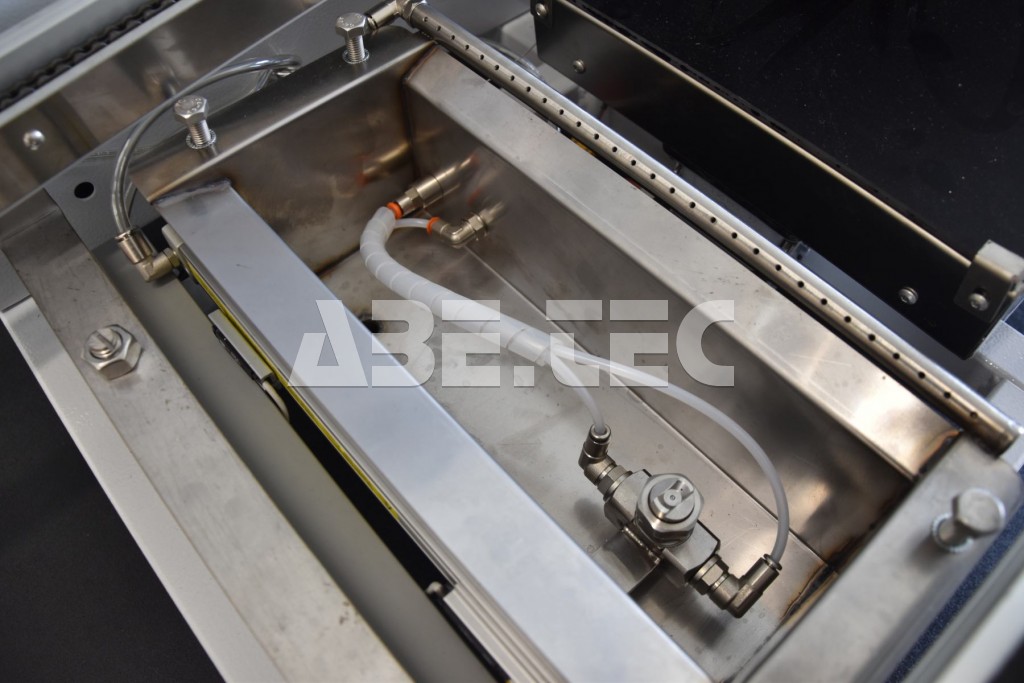

Pěnový dávkovač tavidla
Standardní verze používá pěnové tavidlo s porézním kamenem, k dispozici je také doplňková sada SPRAY FLUX.

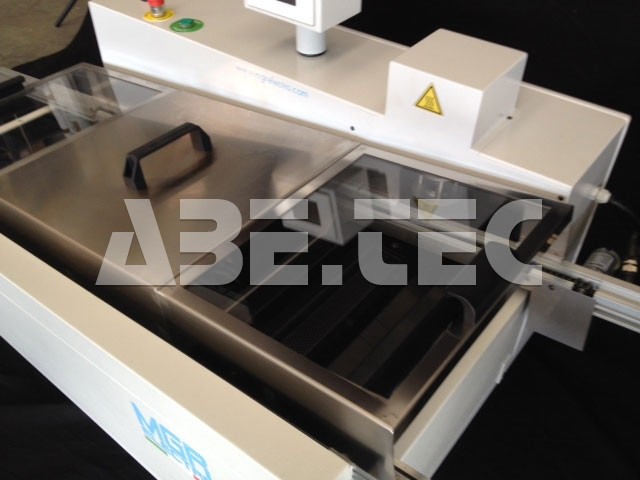

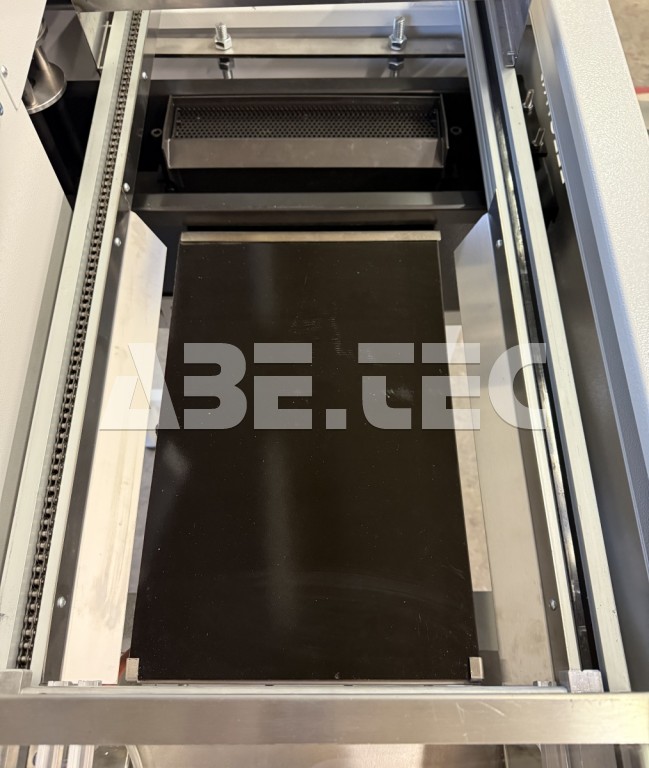

Předehřev
Předehřev se skládá z IR panelu chráněného sklem PYREX v horní části. Pomocí PLC můžete zastavit elektronickou desku, která může být pájena až 90 sekund. Pájecí nádoba je určena pro 50 kg slitiny, je bezolovnatá a má extrémní funkci čištění a údržby.

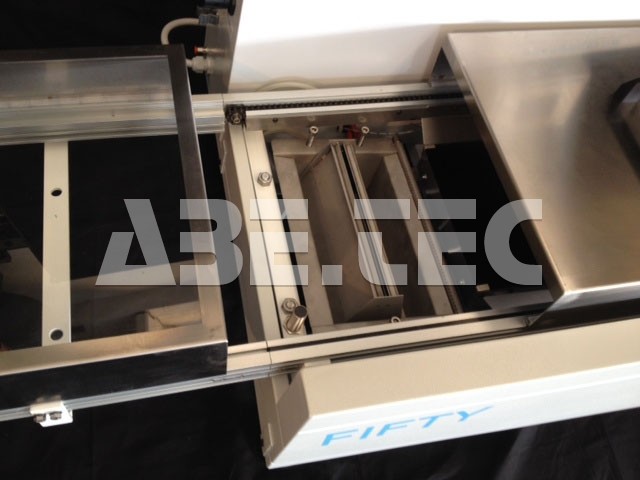

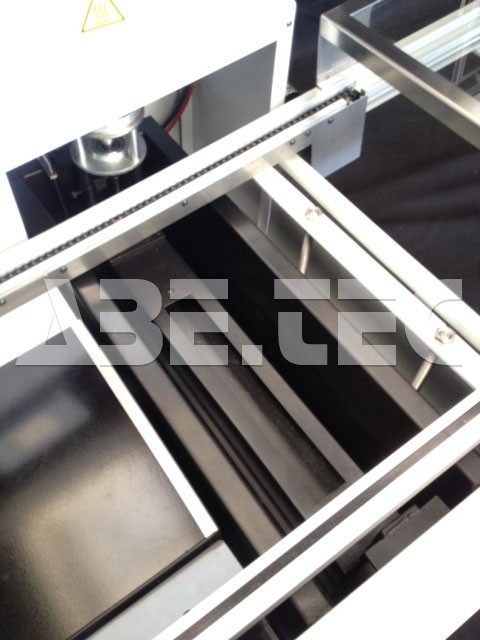

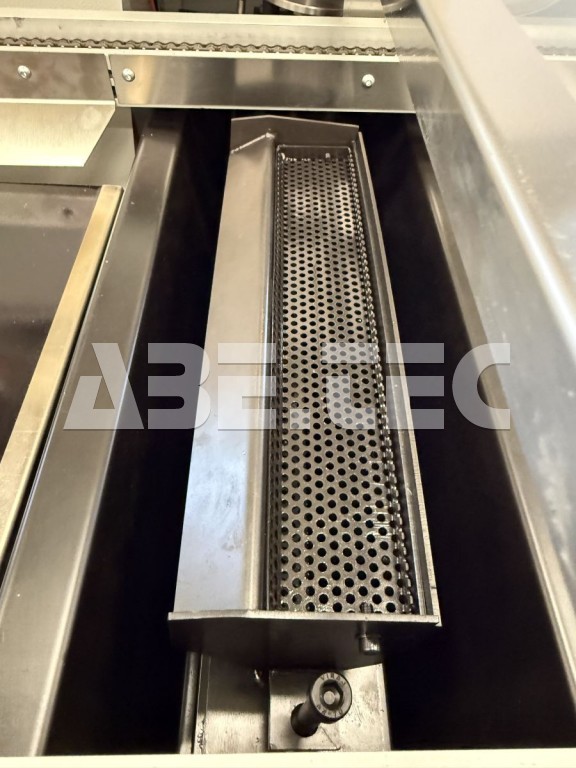

Pájecí modul
Pájecí vana obsahuje jednu vlnu. Povrch vany a čerpadla jsou pokryty speciálním povrchem, který odolává bezolované slitině. Čerpadlo je poháněno výkonným motorem.
Technická specifikace:
- Rozměry těla stroje: 1400 x 700 x 600 mm.
- Velikost max: 260 x 400 mm
- Délka sestaveného stroje: 2000 mm.
- Hmotnost bez slitiny: 90 kg.
- Příkon nádoby na slitinu: 2,5 kW.
- Příkon předehřevu: 3,2 kW.
- Celkový příkon: 5,6 kW.
- Napájení: 380 V třífázové s neutrálem.
- Velikost DPS: 260 x 400 mm.
- Kapacita pajecí slitiny: 50 kg.
-
Doba zahřívání: cca 80 minut.
Obsah balení
-
Pájecí vlna FIFTY
Technická data (9)
Technická data k porovnání Pájecí vlna FIFTY
| Název parametru | Hodnota |
|---|---|
| Základní rozdělení | krátké série |
| Šířka pájené DPS | 260 mm |
| Zástavba stroje (foot print) | 1400 x 700 mm |
| Výška stroje | 600 mm |
| Váha bez slitiny | 90 kg |
| Typ předehřevu | IR |
| Počet předehřevů | 1 ks |
| Obsah pájecí slitiny | 50 kg |
| Dávkovač tavidla | pěnový |
Fotografie (8)
Prohlédněte si fotografie Pájecí vlna FIFTY
Pájecí vlna FIFTY
Pájecí vlna FIFTY
Pájecí vlna FIFTY
Pájecí vlna FIFTY
Pájecí vlna FIFTY
Pájecí vlna FIFTY
Pájecí vlna FIFTY
Pájecí vlna FIFTY
