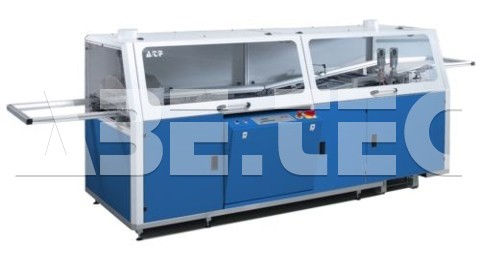

Pájecí vlna ATF 43/33

• Zařízení pro pájení vlnou.
• Maximální pracovní šířka 330 nebo 400 mm.
• Dvojitá vlna.
• Dvě zóny pro předehřev střední vlny, pulsní, krátké vlny IR zářiče, proudění.
• Auto-Detect systém.
• Speciální systém údržby.
• Mikroprocesorové řízení, volitelné ovládání z PC.
• Lze připojit ke zdroji dusíku.

Pájecí vlna ATF 43 je koncipována jako vysokorychlostní zařízení s úsekem předehřevu 1,7 m a pracovní šířkou 330 nebo 400 mm. Díky nutnosti kompaktního designu zabírá velmi málo místa. Má mnoho předností: auto-detect systém vstřikování tavidla automaticky a spolehlivě detekuje polohu desky a stříká jen na ni. Další výhodu nenabízí žádné jiné zařízení kromě ATF 43: nemusejí být řešeny žádné kabely či vedení, např. při stěhování zařízení, neboť kelímek lze ručně otočit. Ještě lepší přístup pro údržbu je prakticky nemyslitelný.

Při předehřevu mohou být kombinovány středně vlnové infračervené zářiče, pulsní, krátkovlné IR zářiče nebo konvektory. Ve všech ATF zařízeních jsou čerpadla umístěna pomocí tzv. rychlého uvolňování, proto je lze pro lepší údržbu úplně odstranit, a to pomocí několika jednoduchých kroků.

Mikroprocesorové řízení poskytuje dostatek prostoru pro profily a může být provozováno intuitivně. Volitelně lze systém také ovládat z PC. To také poskytuje jednoduché vytvoření a řízení pájecích profilů a schopnost zachytit a zpracovat data do dokumentu.

ATF 23 pájecí vlna je k dispozici také jako řízení dusíku, nebo může být kdykoliv později převedena na zdroj dusíku. Může být také využit jako dopravní systém nebo prstový (řetězcový) transport.

Strojní zařízení
Základový rám pájecí vlny je ze svařované oceli je přizpůsoben pro dlouhodobou spolehlivost. Závěsné dveře umožňují snadný a rychlý přístup ke stroji. Velká okna dovolují pohodlné sledování procesu. Jednotku je možno kdykoliv modernizovat pro provoz v dusíkové atmosféře.

Ovládací jednotka
Ovládací jednotka pájecí vlny s uzavřeným regulačním obvodem je řízena mikroprocesorem s pamětí na až 99 různých profilů. Uživatelsky vstřícný vícejazyčný software (angličtina, francouzština, němčina, italština a španělština) umožňuje snadný přístup ke všem parametrům. Data se zobrazují na displeji LCD.

Funkce hodin dovoluje definovat individuální zapnutí/vypnutí v libovolnou nastavenou denní dobu. Jakmile je tato funkce aktivována, teplota pájecí lázně kvůli úspoře energie v noci klesá, což omezuje hromadění strusky.

Dávkovač pěnového tavidla
Základní stroj je vybaven dávkovačem pěnového tavidla. Provzdušňovací kámen vytváří vysoce homogenní mikroskopickou pěnu. Výšku celého dávkovače tavidla je možno snadno nastavit. Všechny díly jsou vyrobeny z nerezové oceli, a při údržbě je lze snadno demontovat.

Odsávání a filtr
Aby bylo možno výpary účinně odstraňovat, odsávací potrubí je umístěno nad dávkovačem tavidla a pájecí lázní. Nad rozprašovačem tavidla je zařazen filtr; je osazen uvnitř odsávacího krytu z nerezové oceli, aby byla jistota, že se do odtahu nedostane žádné nefiltrované, rozprášené tavidlo.

Předehřívání
Keramický emitor infračerveného záření středovlnného rozsahu zlehka zahřívá DPS. Panely jsou zakryty ceranovým sklem. To dovoluje snadné čištění předehřívací sekce.

Modul pájky
K ochraně pájecího modulu před bezolovnatými pájecími slitinami se používají dvě odlišné techniky. Pájecí lázeň, potrubí a čerpadla jsou pokryty speciální keramickou kompozicí. Trysky (čipová a hlavní vlna) jsou chráněny speciální tepelně chemickou úpravou. Obě metody brání zhoršování stavu v důsledku vysokého obsahu cínu v bezolovnatých pájecích slitinách.

Čerpadla jsou přímo poháněna motory pro těžký provoz bez jakýchkoliv řemenů. Potrubí vyvinutá ve společnosti ATF je možno snadno demontovat a významně tak omezit možno ucpávání trysek struskou. Při chodu naprázdno se vlna automaticky sníží na minimum, aby se omezilo nadměrné hromadění strusky. S další DPS se rychlost čerpadla zvýší na jmenovitou hodnotu.

Zajištění čerpadla je vynikající: lze je demontovat do 10 sekund bez jakýchkoliv nástrojů. Stroj se standardně dodává s dvojitou vlnou (čipovou a hladkou). K dispozici jsou i další typy trysek. Aby byla údržba snazší, pájecí lázeň je možno vysunout ven.

Dopravník
Antistatické pásy zaručují hladký pohyb nosičů; dopravník je poháněn stejnosměrným motorem. Dopravník je rozdělen na dvě části. Jeden pás prochází dávkovačem tavidla, druhý pak předehříváním a pájecí lázní. Vodorovné sekce na obou koncích umožňují snadné zakládání a vykládání.

Úhel pájky se snadno nastavuje. Díky speciální konstrukci dopravníku zůstává vzdálenost mezi dopravníkem a vlnou konstantní. Dopravník se pohybuje ve směru zleva doprava.

Volitelné příslušenství

Záruka

12 měsíců, pouze díly pro jednosměnný provoz. Díly, jež podléhají opotřebení, jsou vyloučeny. Pro zajištění nejlepších výsledků pájení doporučujeme používat nerecyklovanou, kvalitní pájku. Na požádání nabízíme počáteční náplň pájecí lázně.
