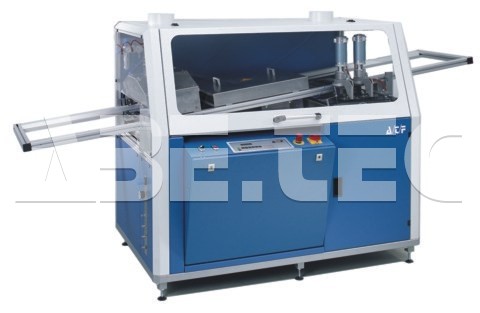

Pájecí vlna ATF 23/33

• Zařízení pro pájení vlnou.
• Maximální pracovní šířka 330 mm.
• Dvojitá vlna.
• Dvě zóny pro předehřev střední vlny, pulsní, krátké vlny IR zářiče, proudění.
• Auto-Detect systém.
• Mikroprocesorové řízení, volitelné ovládání z PC.
• Lze připojit ke zdroji dusíku.

S pracovní šířkou 330 mm nabízí pájecí vlna ATF 23 dostatečnou kapacitu pro mnoho výrobních procesů, zařízení avšak díky své kompaktní velikosti zabere velmi málo místa. Procesní technologie stojí na systému velkých strojů: dvojitá vlna je standardem, nabízí však také vstřikování tavidla či bezolovnaté kelímky. Vrcholem je Auto-Detect systém vstřikování tavidla, který automaticky a spolehlivě detekuje polohu desky a stříká jen na ni.

Lze také využít předehřev středním infračerveným předehřevem (se dvěma zónami), pulzní, krátké vlny IR zářiče nebo proudění. Stop-and-go software zajišťuje, že i ty nejtěžší komponenty jsou vytápěny jemně na vyšších teplotách předehřevu. Ve všech ATF zařízeních jsou čerpadla umístěna pomocí tzv. rychlého uvolňování, proto je lze pro lepší údržbu úplně odstranit, a to pomocí několika jednoduchých kroků.

Mikroprocesorové řízení poskytuje dostatek prostoru pro profily a může být provozováno intuitivně. Volitelně lze systém také ovládat z PC. To také poskytuje jednoduché vytvoření a řízení pájecích profilů a schopnost zachytit a zpracovat data do dokumentu.

ATF 23 pájecí vlna je k dispozici také jako řízení dusíku, nebo může být kdykoliv později převedena na zdroj dusíku.

Strojní zařízení
Základový rám ze svařované oceli je přizpůsoben pro dlouhodobou spolehlivost. Závěsné dveře umožňují snadný a rychlý přístup ke stroji. Velká okna dovolují pohodlné sledování procesu. Jednotku je možno kdykoliv upravit pro pájení v dusíkové atmosféře.

Ovládací jednotka
Ovládací jednotka s uzavřeným regulačním obvodem je řízena mikroprocesorem s pamětí na až 99 různých profilů. Uživatelsky přátelský software umožňuje snadné nastavení parametrů. Data se zobrazují na displeji LCD. Funkce hodin dovoluje definovat individuální zapnutí/vypnutí v libovolnou nastavenou denní dobu. Jakmile je tato funkce aktivována, teplota pájecí lázně kvůli úspoře energie v noci klesá, což omezuje hromadění strusky.

Dávkovač pěnového tavidla
Základní stroj je vybaven dávkovačem pěnového tavidla. Provzdušňovací kámen vytváří vysoce homogenní mikroskopickou pěnu. Výšku celého dávkovače tavidla je možno snadno nastavit. Všechny díly jsou vyrobeny z nerezové oceli, a při údržbě je lze snadno demontovat.

Odsávání a filtr
Aby bylo možno výpary účinně odstraňovat, odsávací potrubí je umístěno nad dávkovačem tavidla a pájecí lázní. Nad rozprašovačem tavidla je zařazen filtr; je osazen uvnitř odsávacího krytu z nerezové oceli, aby byla jistota, že se do odtahu nedostane žádné nefiltrované, rozprášené tavidlo.

Předehřívání
Keramický emitor infračerveného záření středovlnného rozsahu zlehka zahřívá DPS. Panely jsou zakryty ceranovým sklem. To dovoluje snadné čištění předehřívací sekce. Software Stop-and-Go dává jistotu, že i těžké DPS budou zahřáty na vyšší předehřívací teplotu, potřebnou při bezolovnatém pájení. Po předehřevu se DPS zastaví a čeká volitelnou dobu, než pokračuje v pohybu směrem do vlny. Díky tomu se doba přede-hřívání prodlouží.

Modul pájky
K ochraně pájecího modulu před bezolovnatými pájecími slitinami se používají dvě odlišné techniky. Pájecí lázeň, potrubí a čerpadla jsou pokryty speciální keramickou kompozicí. Trysky (čipová a hlavní vlna) jsou chráněny speciální tepelně chemickou úpravou. Obě metody brání zhoršování stavu v důsledku vysokého obsahu cínu v bezolovnatých pájecích slitinách.

Čerpadla jsou přímo poháněna motory pro těžký provoz bez jakýchkoliv řemenů. Potrubí vyvinutá ve společnosti ATF je možno snadno demontovat a významně tak omezit možno ucpávání trysek struskou. Při chodu naprázdno se vlna automaticky sníží na minimum, aby se omezilo nadměrné hromadění strusky. S další DPS se rychlost čerpadla zvýší na jmenovitou hodnotu.

Zajištění čerpadla je vynikající: lze je demontovat do 10 sekund bez jakýchkoliv nástrojů. Stroj se standardně dodává s dvojitou vlnou (čipovou a hladkou). K dispozici jsou i další typy trysek.

Dopravník
Antistatické pásy zaručují hladký pohyb nosičů; dopravník je poháněn stejnosměrným motorem. Volné vstupní a výstupní sekce umožňují snadné zakládání a vykládání. Úhel pájky se snadno nastavuje. Doprav-ník se pohybuje ve směru zleva doprava.

Volitelné příslušenství:

Záruka: 12 měsíců, pouze díly pro jednosměnný provoz. Díly, jež podléhají opotřebení, jsou vyloučeny. Pro zajištění nejlepších výsledků pájení doporučujeme používat nerecyklovanou, kvalitní pájku. Na požádání nabízíme počáteční náplň pájecí lázně.
