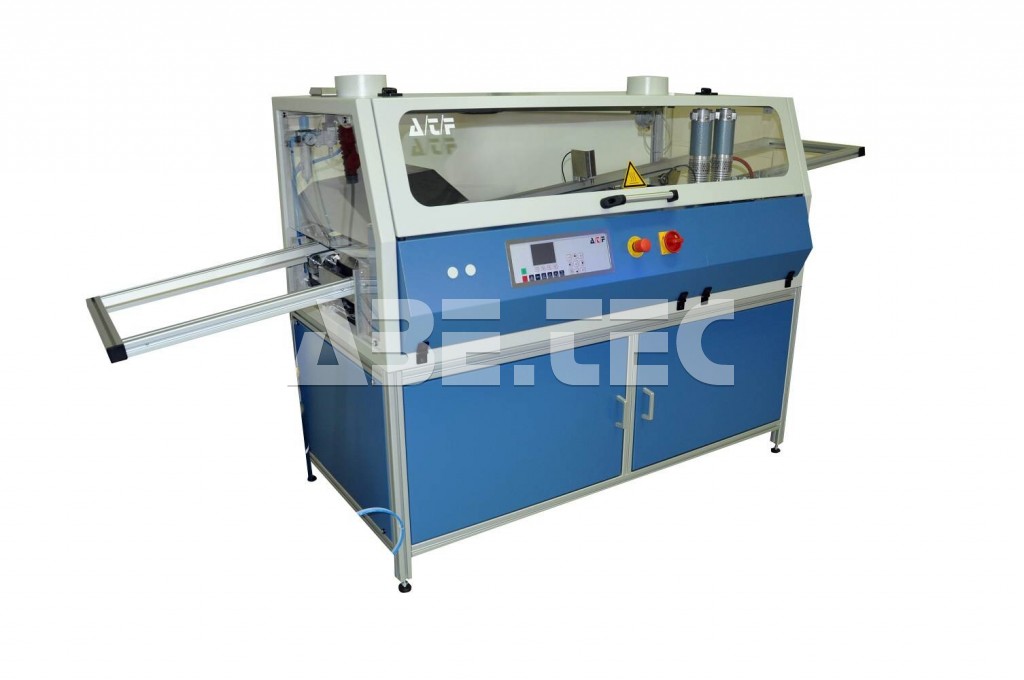

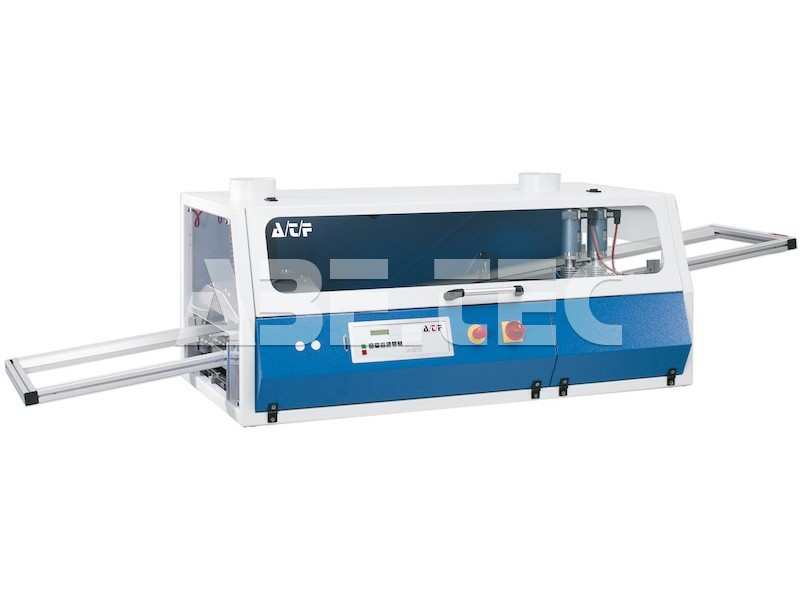

Pájecí vlna ATF 13/25

S maximální pracovní šířkou 250 mm má ATF 13/25 vše, co se očekává od moderní pájecí vlny: dvojitá vlna je standardem, nabízí však také vstřikování tavidla či pájecí vanu pro bezolovnaté pájení. Lze také využít předehřev středním infračerveným předehřevem (se dvěma zónami) a prouděním. Stop-and-go software zajišťuje, že i ty nejtěžší komponenty jsou vytápěny jemně na vyšších teplotách předehřevu.

• Zařízení pro pájení vlnou.
• Maximální pracovní šířka 250 mm.
• Dvojitá vlna.
• Dvě zóny pro předehřev střední vlny.
• Mikroprocesorové řízení, volitelné ovládání z PC.
• Lze připojit ke zdroji dusíku.

Ve všech ATF zařízeních jsou čerpadla umístěna pomocí tzv. rychloupánacího systému, proto je lze pro lepší údržbu úplně odstranit, a to pomocí několika jednoduchých kroků.

Mikroprocesorové řízení poskytuje dostatek prostoru pro profily a může být provozováno intuitivně. Volitelně lze systém také ovládat z PC. To také poskytuje jednoduché vytvoření a řízení pájecích profilů a schopnost zachytit a zpracovat data do dokumentu.

ATF 13/15 pájecí vlna je k dispozici také pro pájení pod dusíkem (v dusíkové atmosféře), nebo může být kdykoliv později převedena na zdroj dusíku.

Konstrukce
Svařovaná ocelová konstrukce je vyvinuta pro dlouhodobou spolehlivost. Zavěšené dveře dovolují snadný a rychlý přístup ke stroji. Podlouhlá okna umožňují volnou vizuální kontrolu procesu. Stroj může být upraven pro pájení v dusíkové atmosféře.

Řídicí jednotka
V uzavřené řídicí jednotce je mikroprocesor řízený pamětí pro 99 různých profilů. Uživatelsky přátelský software umožňuje snadné nastavení parametrů. Data se zobrazují na LCD displeji. Funkce časovače umožňuje definovat individuálně on/off denní režimy. Při jediné aktivaci se teplota pájecí lázně sníží přes noc tak, aby se ušetřila energie a tím redukovala narůstající struska.

Pěnový dávkovač tavidla
Základní stroj je vybaven pěnovým dávkovačem tavidla. Provzdušňovač generuje vysoce homogenní mikropěnu. Všechny části jsou vyrobené z nerezové oceli, při údržbě se snadno odstraní zbytky tavidla.

Odtah a filtr
Pro efektivní odstranění par jsou odtahové trubky umístěny nad dávkovačem tavidla a pájecí lázní. Nad sprejovým dávkovačem tavidla je integrovaný filtr, jenž je upevněn uvnitř sběrného krytu z nerez oceli , aby zajistil to, že žádné nefiltrované atomizované tavidlo nepůjde do odtahu.

Předehřev
Keramické IR panely jsou kryty sklokeramickým (Ceran) materiálem, což umožňuje snadné čistění předehřevu. Software Stop-and-Go zajišťuje to, že dokonce těžké desky jsou prohřáté na vyšší předehřívací teplotu bezolovnatého pájení. Nad předehřevem čeká DPS vybraný čas před tím, než pokračuje pájecím strojem dále. Tímto se čas předehřátí zvyšuje.

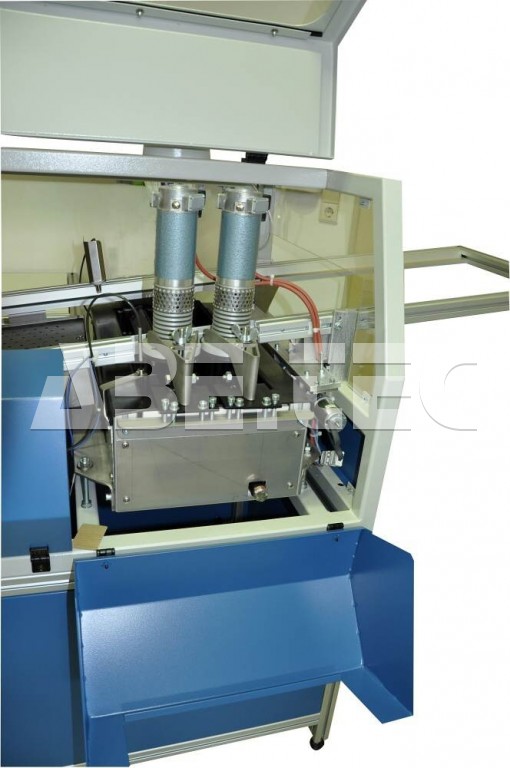

Pájecí modul
Jsou použity dvě rozdílné techniky k ochraně pájecího modulu před bezolovnatými pájecími slitinami. Pájecí vana, kanálky a čerpadla jsou pokryty speciální kompozitní keramikou. Trysky (čipová a hlavní vlna) jsou chráněny speciálním teplotně-chemickým přípravkem. Obě metody zabraňují poškození bezolovnatými pájecími slitinami s vysokým obsahem cínu. Čerpadla jsou přímo poháněna vysoce výkonnými motory bez pásu. Kanálky vyvinuté společností ATF lze snadno vyjmout a redukovat tak významně možnost ucpání trysek struskou.Pokud je zařízení v nečinnosti, snižuje automaticky rychlost otáček na minimum a redukuje tak tvorbu strusky. S další pájenou deskou se rychlost čerpadla zvýší na nominální hodnotu. Propojení čerpadla je unikátní: čerpadlo (čerpadla) mohou být vymontována a zpět zamontována během 10 sekund. Stroj pracuje na principu dvojité vlny (čipová a hladná vlna) ve standardním provedení. Ostatní typy trysek(bublinková tryska) jsou možné dokoupit.

Dopravník
Antistatický dopravní pás, poháněný stejnosměrným motorem, zajišťuje hladný pohyb dopravníků - volné nakládací a vykládací sekce slouží pro snadné naložení a vyložení. Úhel dopravníku je snadno nastavitelný. Směr dopravníku je zleva doprava.

Volitelné příslušenství:
