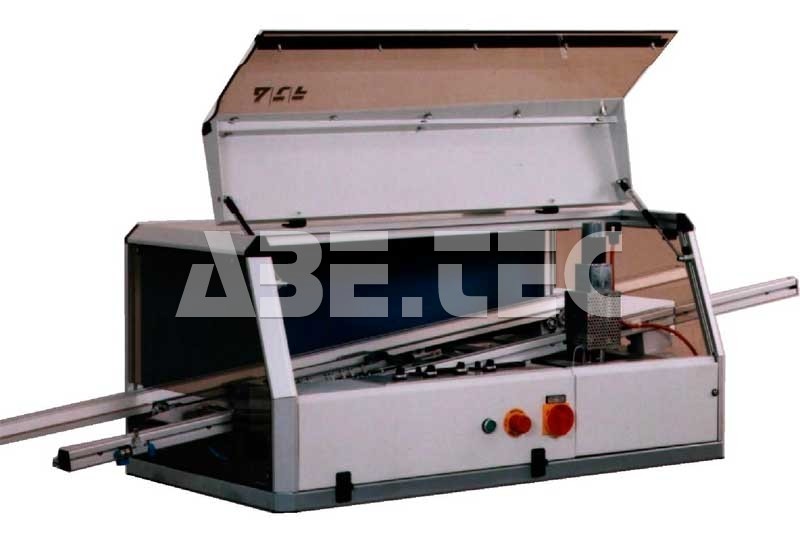

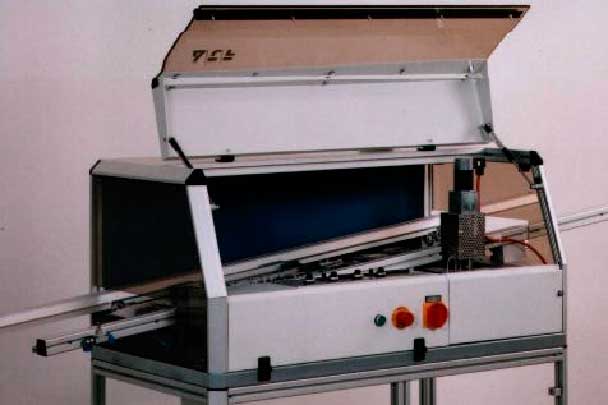

Pájecí vlna ATF 10/20

Obj. číslo:

106001878

Výrobce:

Kategorie:

Pájecí vlny

Dostupnost:

na objednávku

Termín dodání závisí od zahraničního výrobce. Více na tel. 466 670 035.

předchozí

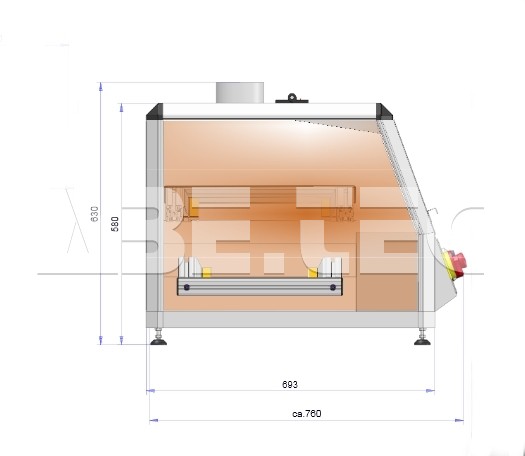

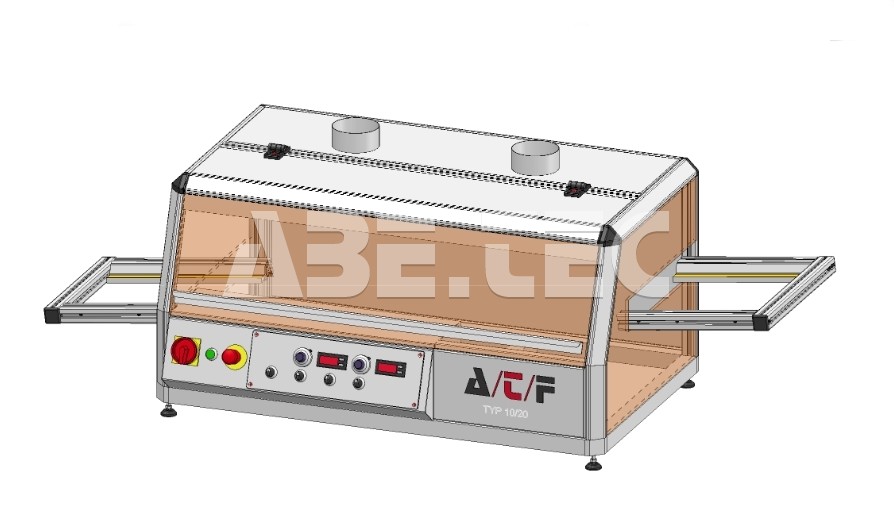

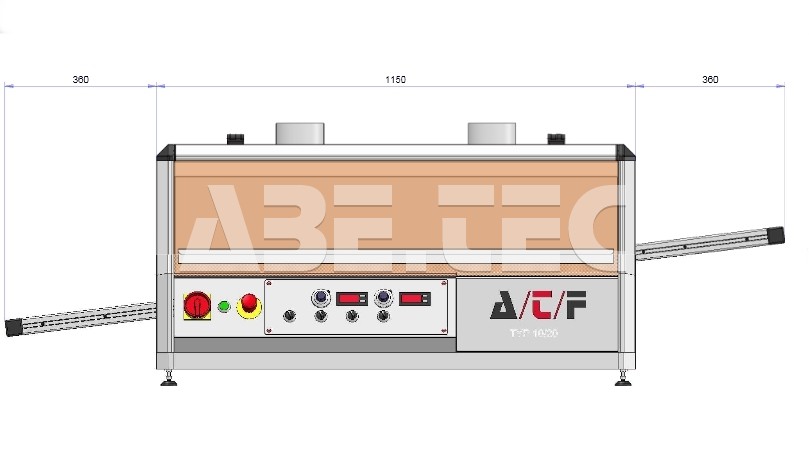

Pájecí vlna ATF 10/20, nákres verze provedení 2015

další Pájecí vlna ATF 10/20 Pájecí vlna ATF 10/20, nákres verze provedení 2015 Pájecí vlna ATF 10/20, nákres verze provedení 2015 Pájecí vlna ATF 10/20, nákres verze provedení 2015

Varianty produktu
Katalogový list

◄ ►

Systém pájení vlnou s infračerveným předehřevem.
Výklopný makrolonový kryt umožňuje plnou kontrolu procesu.
Hliníkový plášť ve svařované ocelové konstrukci.
Paletový dopravník s řemenovým pohonem.
Pěnový dávkovač tavidla z nerezové oceli.
IR spodní předehřev s ceranovým skleněným krytem.
Digitální ovládání teploty.
Pájecí lázeň z nerezové oceli.
Jednoduchá vlna s přímým čerpadlem.
Nastavitelný nosič DPS.
Splňuje bezpečnostní předpisy VDE.

Technické parametry

Procesní šířka: 200 mm.
Max. velikost DPS: 280 x 200 mm.
Kapacita pájecí lázně: cca. 80 kg.
Rychlost dopravníku 0,2 - 2 m/min.
Úhel dopravníku 7°.
Požadavky odsávání: 200 m³/h.
Objem dávkovače tavidla: cca. 2,5 l.
Napětí: 240/400 V, 50 - 60 Hz.
Výkon: 7,2 kW.
Hmotnost: cca. 120 kg.
Zástavba: 1150 x 700 mm.

Vlastnosti pájecí vlny

Systém Svařovaná ocelová základna. Hliníková výplň. Transparentní makrolonové víko. 1 odtahové potrubí (nad pájecí lázní).
Dávkovač tavidla Pěnový dávkovač tavidla z nerezové oceli. Nastavitelná výška. Regulátor tlaku vzduchu a ventil na ovládání průtoku tavidla. Schopnost nízkého toku tavidla. Pneumatická montáž.
Předehřev IR předehřev. Digitální regulace teploty. Digitální zobrazení teploty. Ceranový skleněný kryt pro snadné čištění.

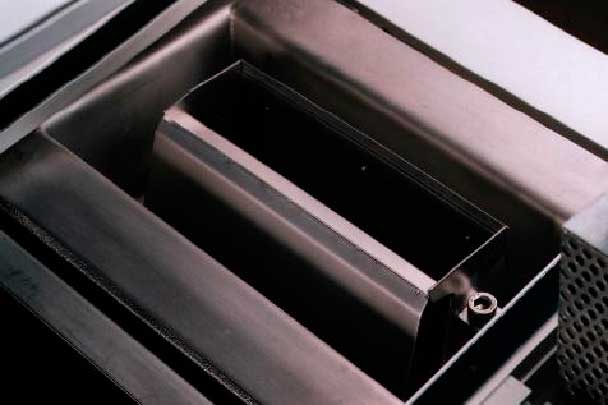

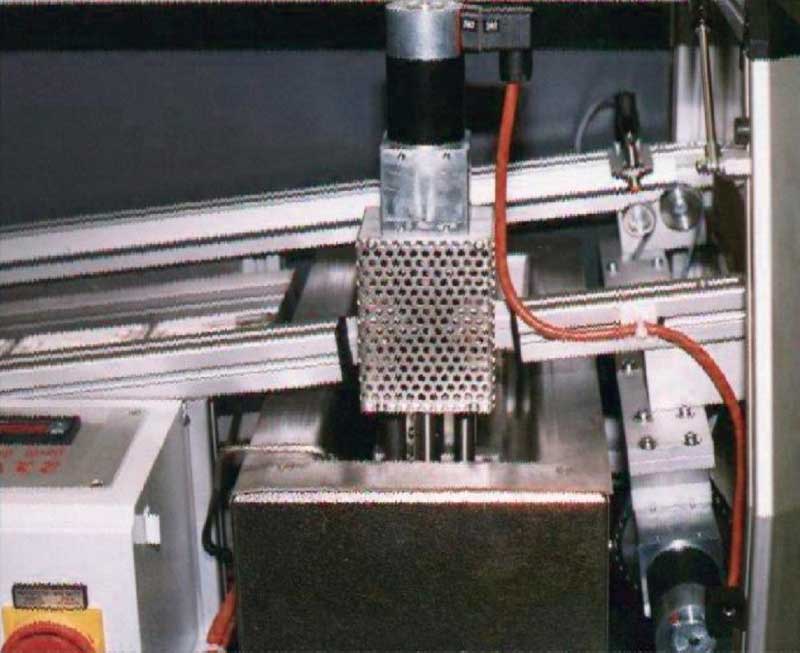

Pájecí lázeň Pájecí lázeň z nerezové oceli. Digitální regulátor teploty. Výškově nastavitelná. 24 V DC motor. Ochrana čerpadla nízkou teplotou.

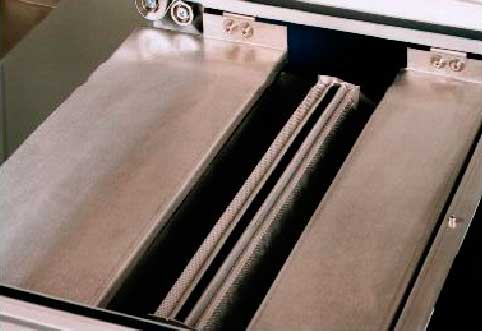

Pájecí vlna Nastavitelná výška vlny. Lambda trysky vlny. Odnímatelný průtokový kanál a trysky. Zobrazení teploty na digitálním termostatu.
Dopravník Pásový dopravní. 24 V DC hnací motor. Rychlost dopravníku 0,2 - 2 m/min. Úhel dopravníku 7°. Součástí dodávky jeden nosič DPS (max. rozměr desky 280 x 200 mm).

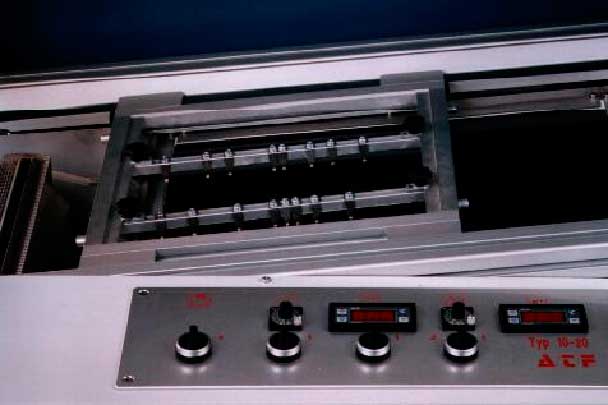

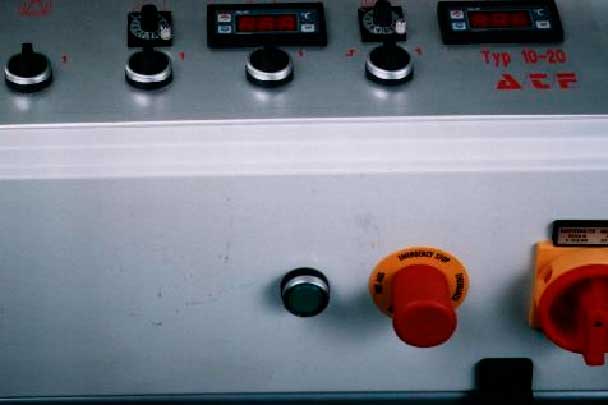

Řízení a kontrola Ergonomicky stylizovaný ovládací panel. Snadné monitorování všech parametrů (čerpadlo pájky, průtok, předehřev, rychlost dopravníku).

Volitelné příslušenství (na objednávku)

Vzduchový nůž.
Vnitřní kompresor.
Přerušovaný provoz dávkovače tavidla.
Časovač zapnutí/vypnutí pájecí lázně.
Přerušovaný provoz pájecí vlny.
Rozšíření najížděcích a vyjížděcích kolejnic.
Skříň s nebo bez panelů a dveří.
Příslušenství.
Spotřební materiál.
Instalace zařízení.
Tréninkový proces a poradenství.

Pájecí vlna ATF 10/20

Technická data k porovnání Pájecí vlna ATF 10/20

Název parametru	Hodnota
Základní rozdělení	krátké série
Šířka pájené DPS	200 mm
Zástavba stroje (foot print)	1150 x 700 mm
Výška stroje	1430 mm
Váha bez slitiny	120 kg
Typ předehřevu	IR
Délka předehřevu	1200 mm
Kombinování předehřevů	ne
Počet předehřevů	1 ks
Rychlost dopravníku (min - max)	0,2 - 2,0 m/min
Rychlost dopravníku (průměrná)	0,9 - 1,2 m/min
Náklon dopravníku	5 - 9 °
Teplota lázně (max)	300 °C
Obsah pájecí slitiny	80 kg
Ochrana pájecí vany LeadFree	ano, ne
Typy pájecích vln	delta, turbulentní, chocolate
Dávkovač tavidla	pěnový
Spotřeba tavidla (pěnový)	2.5 l
Spotřeba tavidla (sprejový)	1.5 l
Délka zakládacího modulu	600 mm
Délka vykládacího modulu	600 mm
Odsáváný objem	1 x 200 m³/h
Odsávání (průměr)	2 x 150 mm
Barva stroje	5007 / 7035 RAL
Čtečky kódů	PIN, barcode, RFID
Dusíkový zákryt (volitelně)	ano, ne
Dusík 99,996% (spotřeba)	5 - 6 m³/h
Vzduch (pěnový dávkovač)	60 l/min, 6 bar
Vzduch (sprejový dávkovač)	200 l/min, 6 bar
Spotřeba stroje (ohřev slitiny)	27 kW
Spotřeba stroje (naprázdno)	7 kWh
Přípojka el. energie	3 ~ N, PE 230/400 V, 50/60 Hz
