Pájecí ručka pro mikropájení HAKKO FX-9703
Obj. číslo:
107005045
Výrobce:
Kategorie:
Dostupnost:
4 týdny
přímý dovoz z Japonska
předchozí
další
Pájecí ručka pro mikropájení HAKKO FX-9703
Pájecí ručka pro mikropájení HAKKO FX-9703
Varianty produktu
Katalogový list
◄
►
Popis
- Pájecí ručka speciálně navržená pro mikropájení pod mikroskopem.

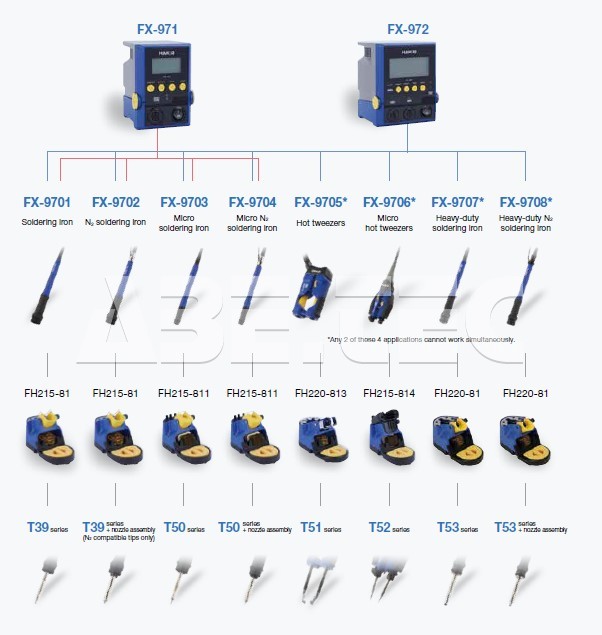

- Kompatibilní s pájecí stanicí HAKKO FX-971.
- Připravena k použití do 3 sekund od zapnutí.
- Velmi tenká pájecí ručka regulující teplotu.
- Manipulační schopnost s krátkou délkou 27 mm od špičky hrotu k rukojeti.
- Úzký kabel o šířce 3,6 mm.
- Různé pájecí hroty pro přesnější a jemnější práci.
- Hroty 0,2D a 0,4D vhodné pro miniaturní komponenty a úzké rozteče.
Technické parametry
- Příkon: 70 W (24 V).
- Rozsah teplot 50 až 450 °C.
- Odpor hrotu vůči zemi: < 2 Ω.
- Potenciál hrotu vůči zemi: < 2 mV.
- Topné těleso: kompozitní.
- Délka kabelu: 1,2 m.
- Celková délka: 174 mm (s T50-D1 hrotem, bez kabelu).
- Hmotnost: 15 g (s T50-D1 hrotem, bez kabelu).
-
Pájecí hroty: řada T50.
Obsah balení
- Pájecí ručka FX-9703.
- Manuál.
Součástí balení není pájecí hrot. Hroty se objednávají samostatně, řada T50.
Technická data (10)
Technická data k porovnání Pájecí ručka pro mikropájení HAKKO FX-9703
| Název parametru | Hodnota |
|---|---|
| Příkon | 70 W |
| Napájecí napětí | 24 V |
| Odpor hrotu vůči zemi | 2 Ω |
| Potenciál hrotu vůči zemi | 2 mV |
| Délka napájecího kabelu | 1.2 m |
| Délka | 174 mm |
| Hmotnost | 15 g |
| ESD provedení | ano |
| Obsah balení | samostatná pájecí ručka |
| Výrobce | Hakko |
Ke stažení (1)
Zde jsou ke stažení doplňující dokumenty k Pájecí ručka pro mikropájení HAKKO FX-9703
Série pájecích hrotů HAKKO T50 (104 kB)
Související produkty (3)
Zobrazení:
Obrázkové zobrazení
Tabulkové zobrazení
9 900,00 CZK /
bez DPH
bez DPH
ESD digitální pájecí stanice HAKKO FX-971
Kompaktní pájecí stanice vhodná pro širokou škálu pájecích aplikací. ESD provedení, digitální displej, výkon 100 W, teplotní rozsah 50 až 450 °C.
TOP5
15 840,00 CZK /
bez DPH
bez DPH
ESD digitální duální pájecí stanice HAKKO FX-972
Pájecí stanice určená pro současné připojení dvou pájecích ruček. ESD provedení, digitální displej, výkon 200 W, teplotní rozsah 50 až 450 °C.
Pájecí ručka pro mikropájení HAKKO FX-9703, sada se stojanem
Pájecí ručka speciálně navržená pro mikropájení pod mikroskopem. Kompatibilní s pájecí stanicí HAKKO FX-971. Výkon 70 W, rozsah teplot 50 až 450 °C. Sada obsahuje pájecí ručku, stojánek s kartáčky a čisticí houbičkou na pájecí hroty.
Příslušenství (8)
Zobrazení:
Obrázkové zobrazení
Tabulkové zobrazení
Pájecí hrot HAKKO T50-D02
Pájecí hrot určený pro pájecí stanici HAKKO FX-971/FX-972 a mikro pájecí ručku HAKKO FX-9703/FX-9704. Tvar D, rozměry pájecí plochy 0,2 x 0,1 mm, délka hrotu 5,5 mm.
Pájecí hrot HAKKO T50-D04
Pájecí hrot určený pro pájecí stanici HAKKO FX-971/FX-972 a mikro pájecí ručku HAKKO FX-9703/FX-9704. Tvar D, rozměry pájecí plochy 0,4 x 0,2 mm, délka hrotu 5,5 mm.
Pájecí hrot HAKKO T50-D06
Pájecí hrot určený pro pájecí stanici HAKKO FX-971/FX-972 a mikro pájecí ručku HAKKO FX-9703/FX-9704. Tvar D, rozměry pájecí plochy 0,6 x 0,2 mm, délka hrotu 6 mm.
Pájecí hrot HAKKO T50-D1
Pájecí hrot určený pro pájecí stanici HAKKO FX-971/FX-972 a mikro pájecí ručku HAKKO FX-9703/FX-9704. Tvar D, rozměry pájecí plochy 1,0 x 0,2 mm, délka hrotu 6 mm.
Pájecí hrot HAKKO T50-I01
Pájecí hrot určený pro pájecí stanici HAKKO FX-971/FX-972 a mikro pájecí ručku HAKKO FX-9703/FX-9704. Tvar I, průměr špičky 0,1 mm, délka hrotu 5,5 mm.
Pájecí hrot HAKKO T50-J01
Pájecí hrot určený pro pájecí stanici HAKKO FX-971/FX-972 a mikro pájecí ručku HAKKO FX-9703/FX-9704. Tvar J, rozměry pájecí plochy 3,0 x 0,1 mm, délka hrotu 3 mm, úhel zkosení 40°.
Pájecí hrot HAKKO T50-KN
Pájecí hrot určený pro pájecí stanici HAKKO FX-971/FX-972 a mikro pájecí ručku HAKKO FX-9703/FX-9704. Tvar K, rozměry pájecí plochy 1,4 x 0,8 mm, úhel zkosení 45°, délka hrotu 8,5 mm.
Pájecí hrot HAKKO T50-KU
Pájecí hrot určený pro pájecí stanici HAKKO FX-971/FX-972 a mikro pájecí ručku HAKKO FX-9703/FX-9704. Tvar K, rozměry pájecí plochy 1,8 x 1,0 mm, úhel zkosení 45°, délka hrotu 7 mm.
Náhradní díly (9)
Zobrazení:
Obrázkové zobrazení
Tabulkové zobrazení
Tepelně izolační rukáv B5334
Náhradní díl k HAKKO FX-9703 a FX-9704.
Nástavec B5335
Náhradní díl k HAKKO FX-9703 a FX-9704.
Těsnicí ventil B5336
Náhradní díl k HAKKO FX-9703 a FX-9704.
Držák na pájecí ručku s čisticí houbičkou a kartáčkem FH215-811
Náhradní díl k HAKKO FX-9703 a FX-9704.
Čisticí kartáček AC5000
Náhradní díl k HAKKO FH-215.
Čisticí houbička A5038
Žlutá čisticí houbička určená pro FX-1002 pájecí ručku.
Držák na pájecí ručku s knoflíkem a sponou B5340
Náhradní díl k HAKKO FX-9703 a FX-9704.
Zásobník na špičky B5342
Náhradní díl k HAKKO FX-9703 a FX-9704.
Rozpěrka trysky A5070
Náhradní díl k HAKKO FX-9703 a FX-9704.
Fotografie (2)
Prohlédněte si fotografie Pájecí ručka pro mikropájení HAKKO FX-9703

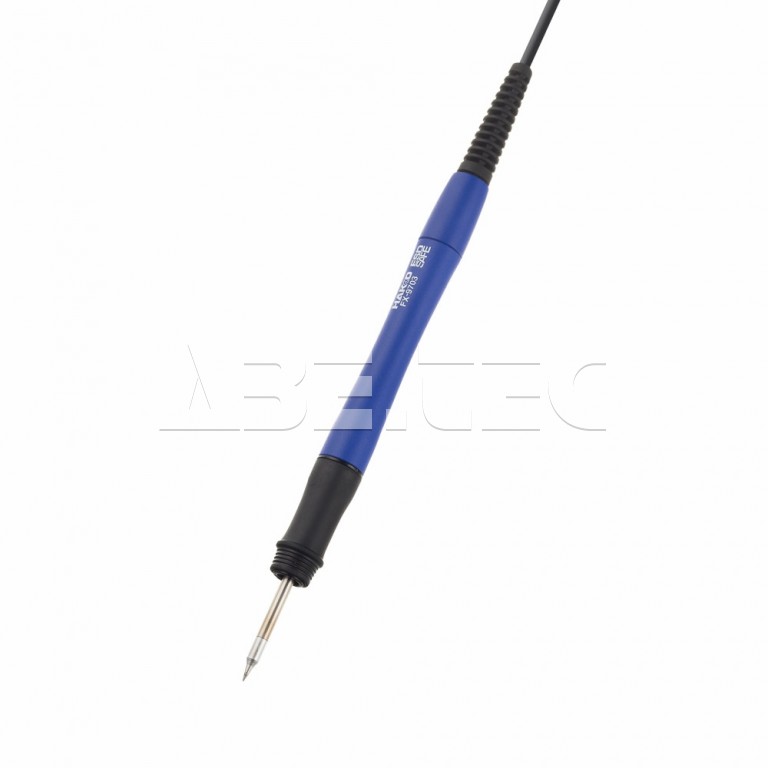

Pájecí ručka pro mikropájení HAKKO FX-9703
