Ovladač zkušebních zařízení DC4040E
Ovladač zkušebních zařízení DC4040E
Ovladač zkušebních zařízení DC4040E
Ovladač zkušebních zařízení DC4040E
Ovladač zkušebních zařízení DC4040E
Varianty produktu
Katalogový list
◄
►
Popis
- Pokročilý digitální ovladač pro zkušební zařízení řady TSTME a TSTMHE.
- Rozsah rychlostí: 0,05 - 90°/s.
- Indikace dráhy: rotační dráha zobrazena ve stupních nebo otáčkách.

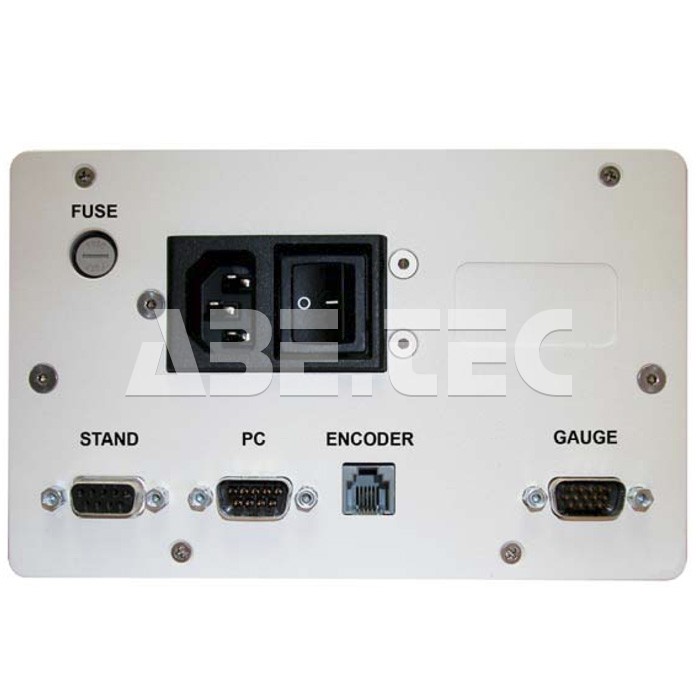

- Výstup: RS-232.
- Programovatelné meze dráhy: horní a dolní limit (programováno ve stupních nebo otáčkách).

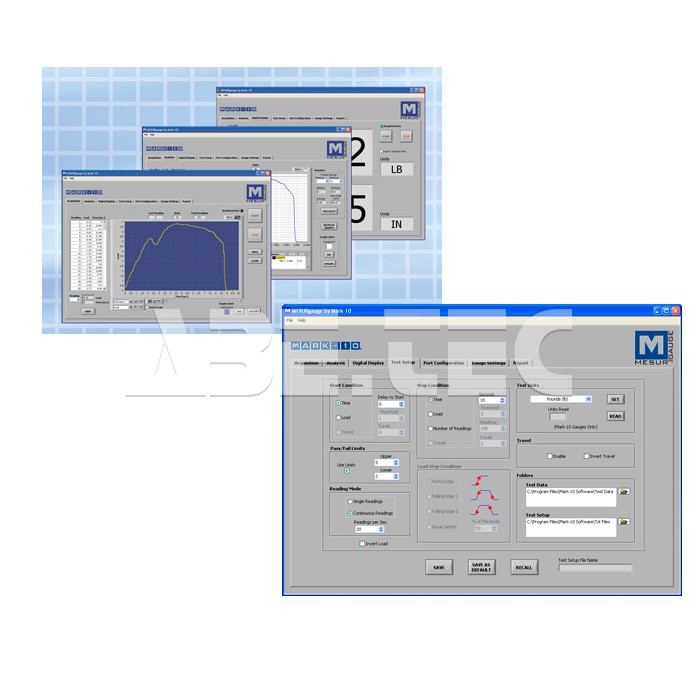

- Řízení pomocí počítače: všechny funkce včetně měření dráhy.
- Přesnost rychlosti: ± 0,2 % nastavené hodnoty, ± 0 % změny při zátěži.
- Značka CE.
- Univerzální napájecí zdroj: 80-250 V stř.
- Montážní otvory pro montáž na stůl.

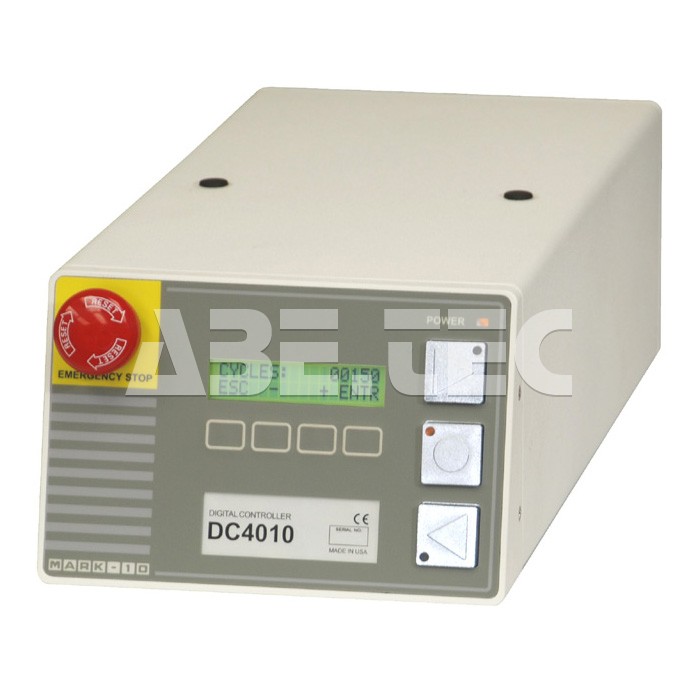

Pokročilé digitální ovladače řady DC jsou určeny k rozšíření funkčnosti a programovatelnosti sortimentu motorizovaných zkušebních zařízení, včetně modelů ESME, ESMHE, TSFM500E/TSFM500HE a TSTME/TSTMHE. Tyto ovladače se dodávají s novými zkušebními zařízeními, nebo je lze použít s kterýmikoliv existujícími zkušebními zařízeními výše uvedených modelů, která se již používají. Ovladač řady DC se prostě jen připojí, žádné nastavování není zapotřebí.
Tyto nanejvýš důmyslné ovladače nabízejí možnost řízení pomocí počítače, rozšířená rychlostní pásma, programovatelné cyklování, automatický návrat, ochranu proti přetížení aj. Ovladače řady DC obsahují kabel pro připojení zkušebního zařízení, napájecí kabel a návod k obsluze.
Slučitelnost s těmito zařízeními:
| DC4010E | DC4020E | DC4030E | DC4040E |
|---|---|---|---|
 |
 |
 |
 |
|
ESMHE |
ESME |
TSFM500E / TSFM500HE | TSTME / TSTMHE |
Vlastnosti a specifikace:
|
Ovládání pomocí počítače (EF010E) K ovládání pomocí počítače je zapotřebí:
|
|
Ochrana před přetížením (EF012E) |
|
Automatický návrat (EF013) |
|
Cyklování / Klidová doba (EF014E) |
|
Programovatelné funkce tlačítka (EF015E)
|
|
Nezávislé rychlosti nahoru a dolů |
|
Ochrana heslem |
Zařízení k měření síly modely ESME, ESMHE, a TSFM500E/TSFM500HE neobsahují integrované indikátory dráhy. Informace o dráze jsou k dispozici pouze prostřednictvím externího digitálního zobrazení dráhy, jež vyžaduje přídavný sériový port na počítači. Pokud jde o integrované řešení s plným řízením pomocí počítače, včetně programování vzdálenosti dráhy, viz zkušební zařízení model ESM301E.
Zařízení k testování momentu model TSTME/TSTMHE se dodává s integrovaným kódovačem úhlu, umožňujícím plné řízení pomocí počítače, včetně programování vzdálenosti dráhy.
Obsah balení
Ovladač zkušebních zařízení DC4040E
Technická data (4)
Technická data k porovnání Ovladač zkušebních zařízení DC4040E
| Název parametru | Hodnota |
|---|---|
| Typ zkušebního přístroje | příslušenství |
| Kompatibilní zařízení | TSTM-DC, TSTMH-DC |
| Rozsah rychlostí | 0,05 - 90 °/s |

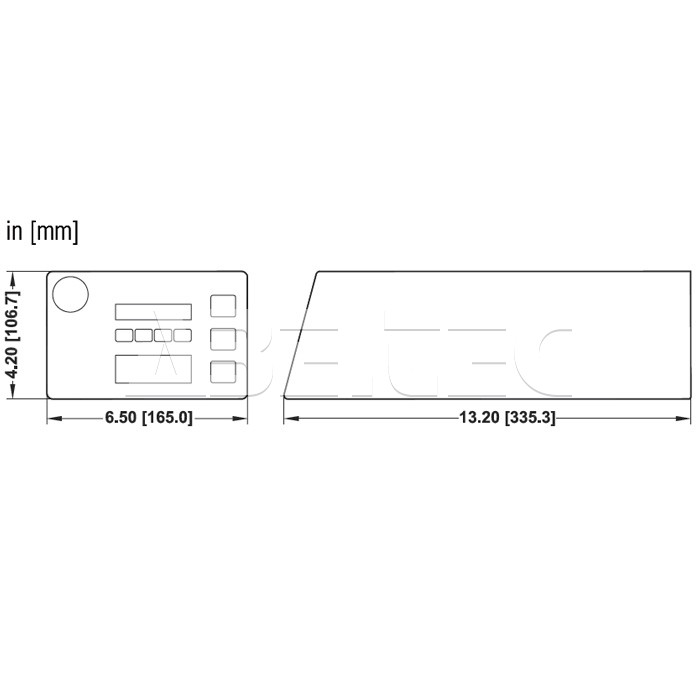

| Rozměry | 165.0 x 335.3 x 106.7 mm |
Ke stažení (1)
Zde jsou ke stažení doplňující dokumenty k Ovladač zkušebních zařízení DC4040E
Příslušenství (4)
Volitelné příslušenství pro Ovladač zkušebních zařízení DC4040E
Zobrazení:
Obrázkové zobrazení
Tabulkové zobrazení
Integrovaný úhlový enkodér pro TSTM / TSTMH TST002E
Integrovaný úhlový enkodér pro TSTM / TSTMH, instalovaný jako dodatečná montáž
Komunikační kabel 09-1143E
Multifunkční kabel propojující zkušební zařízení síly série CG a BGI a motorizované zkušební zařízení ESM301(L) s ovladačem zkušebních zařízení série DC.
Komunikační kabel 09-1162E
Multifunkční kabel propojující zkušební přístroje Mark-10 s ovladači zkušebních zařízení řady DC.
Komunikační adaptér RSU100E
Komunikační adaptér, který převádí RS232 do USB. Sada obsahuje kabel USB, ovladač CD a návod k obsluze. Vhodný pro zkušební přístroje série CG, BGIE, CTA a STA.
Fotografie (5)
Prohlédněte si fotografie Ovladač zkušebních zařízení DC4040E
Ovladač zkušebních zařízení DC4040E
Ovladač zkušebních zařízení DC4040E
Ovladač zkušebních zařízení DC4040E
Ovladač zkušebních zařízení DC4040E
Ovladač zkušebních zařízení DC4040E
