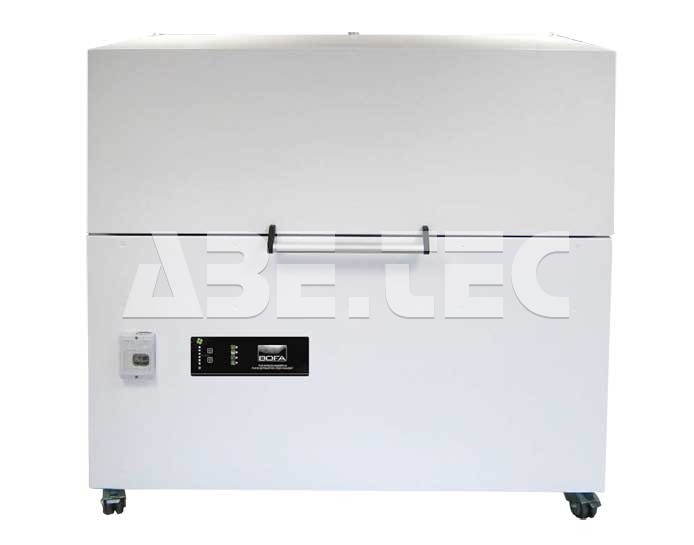

Odsávací zařízení V4000 PC, barva

• Elektronické plošné odsávací zařízení pro aplikace pájení.
• Odsávací jednotka určená především k extrakci kouře generovaného při pájení a v elektronickém průmyslu.
• Špičková filtrace vzduchu určená pro reflow pece, systémy pájení vlnou či konformní porvchy.
• Vysoký objem odsávání poskytuje ochranu proti škodlivým výparům.
• Nejmodernější řešení filtrace vzduchu.
• Funkce automatického řízení toku vzduchu dává konzistentní vzduch po celou dobu životnosti filtrů.

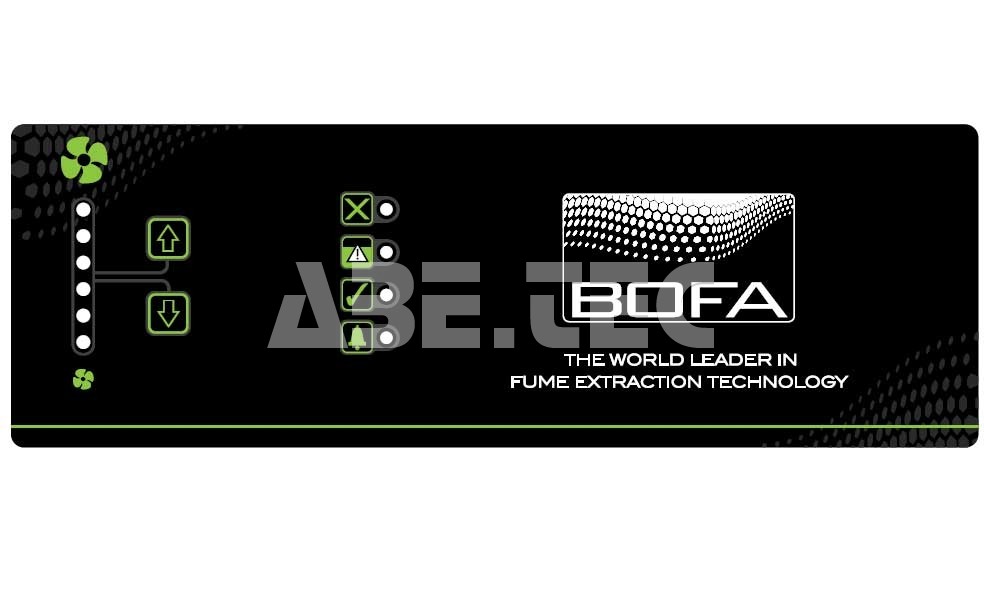

• Zobrazení stavu filtrů.
• Vestavěné tlumení.

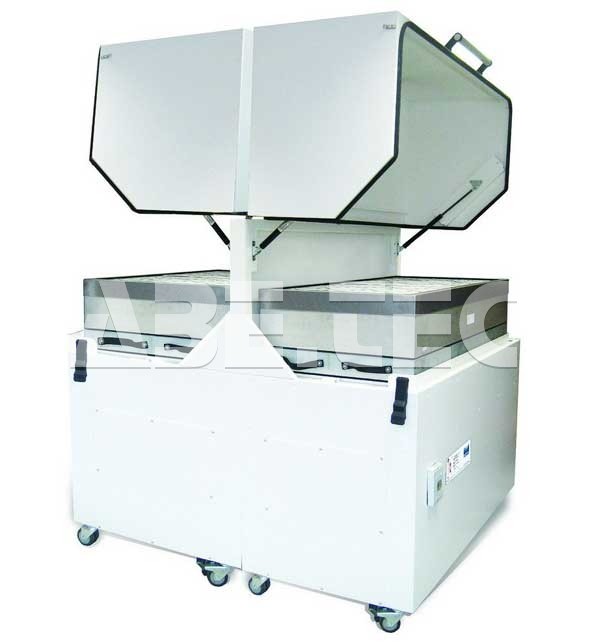

• Unikátní technologie víka jednotky se vzduchovým pístem "Gull Winged".
• Odsávací systém má kapacitu pro použití na všech automatických pájecích systémech, jako jsou např. reflow pece.
• Velká kapacita filtru a objemné uhlíkové filtry zajišťují dlouhou životnost filtru a optimální filtraci i při použití bezolovnaté pájky.
• Nastavitelné a regulované proudění vzduchu zajišťuje konzistentní teplotu uvnitř pájecího stroje / reflow pece během celé životnosti filtrů.
• Snadno přístupné filtry jsou umístěny v jedinečném krytu, který poskytuje maximální prostor a snadnou výměnu filtrů.

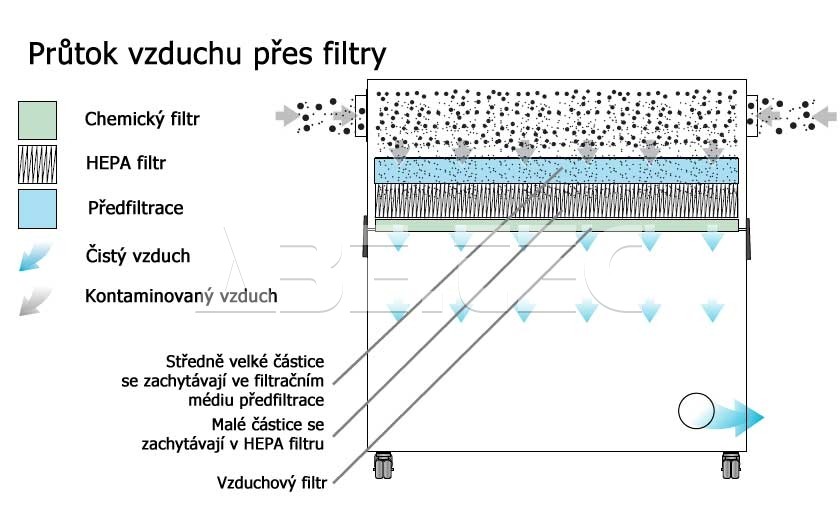

• Technologie odsávání obsahuje dva filtry: předfiltrace, HEPA filtr / vzduchový filtr.

Standardní funkce odsávací jednotky:

• Ventilátor s vysokým prouděním vzduchu.
• Dlouhá životnost filtrů s nízkými náklady na výměnu.
• Zobrazení stavu filtru.
• Vestavěné tlumení.
• Unikátní plynnový píst s "Gull Winged" dveřmi napomáhají snadné výměně filtru.
• Automatická regulace průtoku vzduchu.
• Účinnost filtrace H13 (99,997% při velikosti části 0,3 mikrony).
• Provedení krytu: měkká ocel pokrytá práškovou barvou.

Volitelné funkce (na objednání, montáž lze provést pouze při objednání se základní jednotkou, dodatečná montáž není možná):

• VOC vzduchový senzor.
• Vzdálené stop / start rozhraní.
• Signalizace výměny filtru / selhání systému.
• DeepPleat předfiltrace.

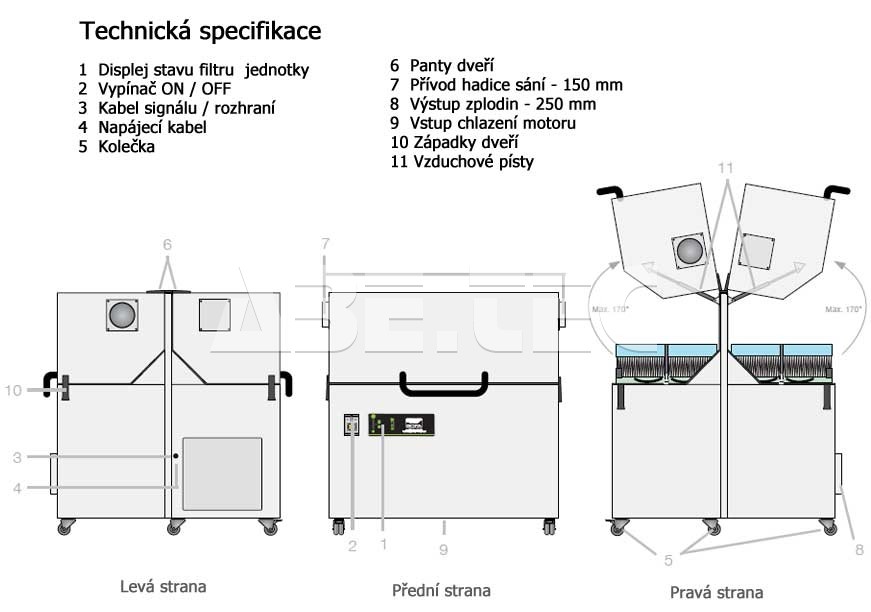

Technické parametry:

• Rozměry: 1450 x 1500 x 1475 mm.
• Provedení krytu: měkká ocel pokrytá práškou barvou.
• Průtok vzduchu / tlak: 4000 m³/hod / 30 mbar.
• Elektrická data: 400 V / 3 Ph / 50 Hz / 4 kW / 7,8 A.
• Hlučnost: < 65 dB při typické provozní rychlosti.
• Hmotnost: 460 kg.
• Průměr hadice sání: 150 mm.

Náhradní filtry:

• Předfiltrace: filtr A1030183.
  • Povrch filtru: cca 3 m².
  • Materiál filtru: skleněné vlákno.
  • Konstrukce filtru: skládané záhyby.
  • Účinnost filtru: F7 (92% při velikosti částic 2 mikrony).
• DeepPleat předfiltrace (pouze na objednávku, za příplatek): filtr A1030184.
  • Povrch filtru: cca 36 m².
  • Materiál filtru: skleněné vlákno.
  • Konstrukce filtru: maxizáhyby s výztuží zajišťující rovnoměrné rozložení skladů.
  • Účinnost filtru: F8 (95% při velikosti částic 0,9 mikrony).
  • Kryt filtru: zintec měkká ocel.
• Kombinovaný HEPA / vzduchový filtr: filtr A1030184 / A1030185.
  • Materiál filtru: skleněné vlákno.
  • Konstrukce filtru: maxizáhyby s výztuží zajišťující rovnoměrné rozložení skladů.
  • Účinnost filtru: H13 (99,997% při velikosti částic 0,3 mikrony).
  • Vzduchový filtr: ošetřené aktivní uhlí.
  • Kryt filtru: zintec měkká ocel.

Odsávací zařízení BOFA jsou navržena pro elektronické pájení, které generuje kouř a prach obsahující pryskyřičné kyseliny a plynné organické sloučeniny. Tyto systémy jsou určeny pro manuální i automatizované procesy včetně pájecí vlny, reflow, selektivního pájení a aplikace s konformní vrstvou.

T1, TVT2 a T15 odsávací zařízení nabízejí bodové odsávání pro bezolovnaté aplikace. Tyto vysokoobjemové jednotky jsou navrženy tak, aby extrahovaly a filtrovaly kouř a nečistoty. Odsávací systémy jsou ideální pro bodové odsávání pájecí pasty, vakuových per, ramen flexi prachu a dalšího množství aplikací, které vyžadují těsnou blízkost mikro odsávání.

T30A, T60 a T100 odsávací systémy jsou navrženy tak, aby odsávaly prach a kouř pomocí malých děrovaných hadic a příslušenství. Tato technologie odsávání je ideální pro bodové odsávání pájecí pasty. Vzhledem k vysoké koncentraci nečistot generovaných více než 100 operátory byly tyto systémy navrženy tak, aby byly jednotky odsávání kompaktní, avšak stále ještě používaly komplexní filtrační systém. S ohledem na tuto skutečnost jednotky obsahují nástroj pro udržení vysoké koncentrace částic v prostoru filtru. Tyto odsávací systémy mají vestavěné tlumení s límcem, které v případě potřeby umožňuje přesměrování nebo externí odvzdušnění filtrovaného vzduchu.

V200 a V250 odsávací zařízení jsou určena především pro plošné odsávání prachu vznikajícího během ručního pájení v elektronickém průmyslu. Tyto přenosné systémy jsou dodávány s odsávacími rameny a montážní sadou, které obsahují vše potřebné pro jednoduché připojení jednoho nebo dvou operátorů. Minimální požadavky na instalaci umožňují jednotkám přesouvání s pracovním stolem, pokud je vyžadována změna rozložení výrobních linek. Nízká hladina hluku a plně komplexní filtrační jednotka jsou ideální pro závody s rychle se měnícími výrobními požadavky.

Největší odsávací jednotky mají kapacitu pro použití na všech automatizovaných pájecích systémech, jako jsou např. reflow pece. Velká kapacita filtrů a obrovské uhlíkové filtry zajišťují dlouhou životnost filtrů a optimální extrakci i při použití bezolovnaté pájky. Nastavitelné a regulované proudění vzduchu zajišťuje konzistentní teplotu uvnitř pájecího stroje / reflow pece po celou dobu životnosti filtrů. Snadno přístupné filtry v odsávacích jednotkách V2000 a V4000 jsou umístěny pod jedinečnými a stylovými V kryty, které poskytují maximální prostor a snadnou výměnu filtrů.

BOFA nabízí širokou škálu odsávacích systémů pro firmy zabývající se strojírenství, elektronikou, tiskem, zubním, farmaceutickým či kosmetickým průmyslem.
