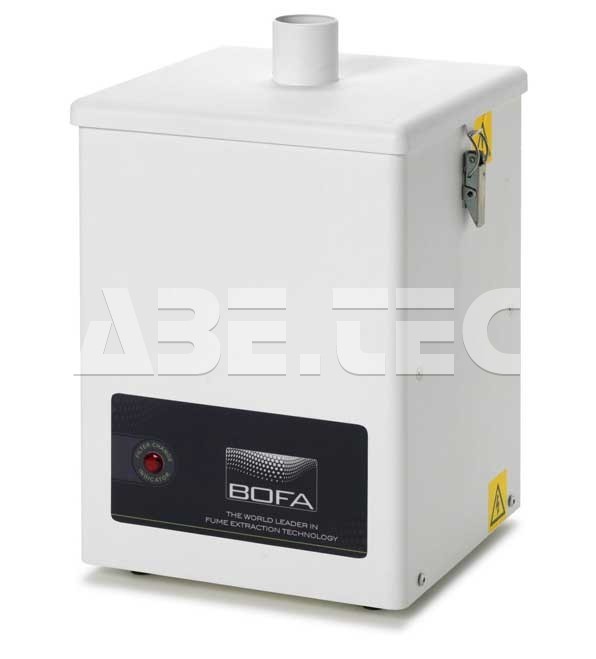

Odsávací zařízení V200 PC, barva

• Elektronické plošné odsávací zařízení pro aplikace pájení.
• Odsávací jednotka určená především k extrakci kouře generovaného při ručním pájení a v elektronickém průmyslu.

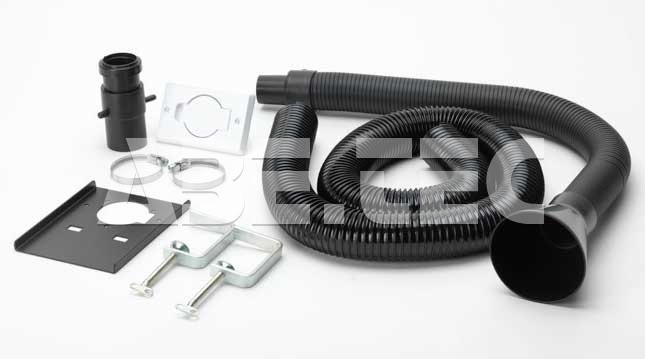

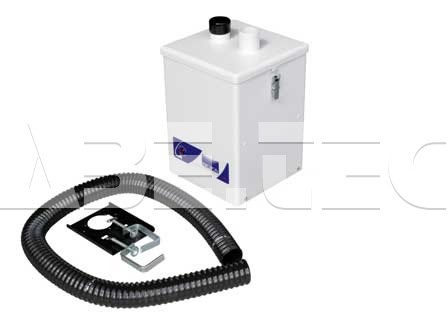

• Přenosný systém je dodáván s extrakčním ramenem a instalační sadou.
• Umožňuje připojení jednoho operátora.
• Odsávací systém pro výrobní závody, které často mění rozložení výrobních linek.
• Kompaktní odsávací jednotka s jedním ramenem pro odsávání.
• Odsávací zařízení určené k odstranění kouře a prachu pro jednoho operátora.
• 50 mm ESD / antistatické extrační rameno.
• Unikátní připnutí k montážní desce.
• Instalace ohebného a stolního držáku.

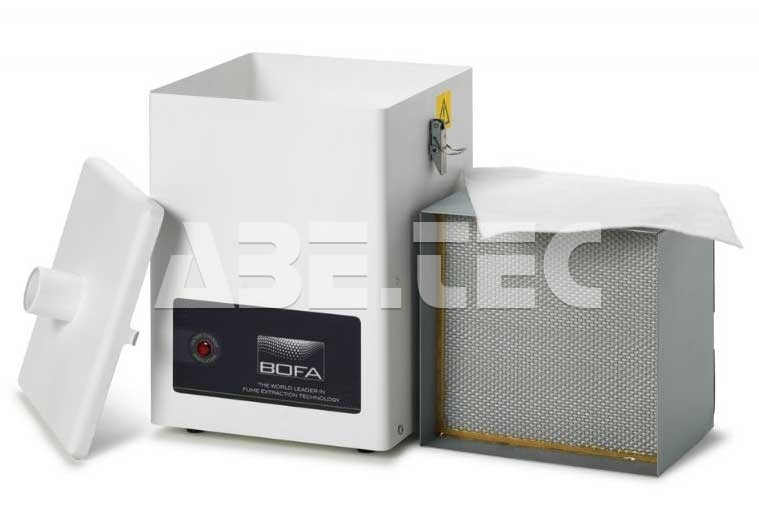

• Technologie odsávání obsahuje dva filtry: předfiltrace, kombinovaný filtr.

Standardní funkce odsávací jednotky:

• Unikátní připnutí montážní desky.
• Granulovaný uhlíkový vzduchový filtr.
• Indikátor zablokování filtru.
• Účinnost HEPA filtrace 99,997%.
• Provedení krytu: měkká ocel pokrytá práškovou barvou.

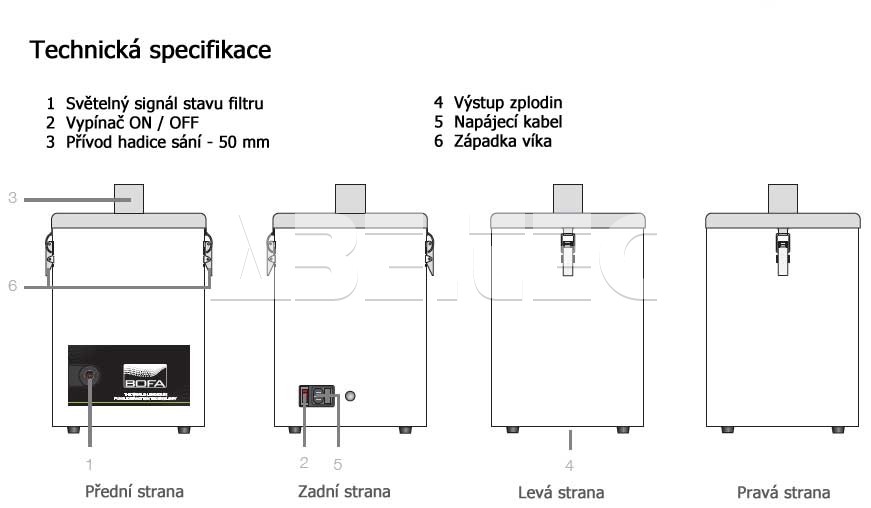

Technické parametry:

• Rozměry: 260 x 260 x 380 mm.
• Provedení krytu: měkká ocel pokrytá práškou barvou.
• Průtok vzduchu / tlak: 90 m³/hod / 20 mbar.
• Elektrická data: 230 V 1ph 50/60 Hz, výkon při plném zatížení 0,45 A / 90 W.
• Hlučnost: < 54 dB při typické provozní rychlosti.
• Hmotnost: 7 kg.
• Průměr hadice sání: 50 mm.
• Délka hadice sání: 2 x 3 m.

Náhradní filtry:

• Předfiltrace: filtr A1030102.
  • Materiál filtru: skleněné vlákno.
  • Konstrukce filtru: polštářek.
  • Účinnost filtru: F7 (96% při velikosti částic 2 mikrony).
• Kombinovaný HEPA / vzduchový filtr: filtr A1030099.
  • Materiál filtru: skleněné vlákno.
  • Konstrukce filtru: maxizáhyby s výztuží zajišťující rovnoměrné rozložení skladů.
  • Účinnost filtru: H13 (99,997% při velikosti částic 0,3 mikrony).
  • Vzduchový filtr: ošetřené aktivní uhlí.
  • Kryt filtru: zintec měkká ocel.

Odsávací zařízení BOFA jsou navržena pro elektronické pájení, které generuje kouř a prach obsahující pryskyřičné kyseliny a plynné organické sloučeniny. Tyto systémy jsou určeny pro manuální i automatizované procesy včetně pájecí vlny, reflow, selektivního pájení a aplikace s konformní vrstvou.

T1, TVT2 a T15 odsávací zařízení nabízejí bodové odsávání pro bezolovnaté aplikace. Tyto vysokoobjemové jednotky jsou navrženy tak, aby extrahovaly a filtrovaly kouř a nečistoty. Odsávací systémy jsou ideální pro bodové odsávání pájecí pasty, vakuových per, ramen flexi prachu a dalšího množství aplikací, které vyžadují těsnou blízkost mikro odsávání.

T30A, T60 a T100 odsávací systémy jsou navrženy tak, aby odsávaly prach a kouř pomocí malých děrovaných hadic a příslušenství. Tato technologie odsávání je ideální pro bodové odsávání pájecí pasty. Vzhledem k vysoké koncentraci nečistot generovaných více než 100 operátory byly tyto systémy navrženy tak, aby byly jednotky odsávání kompaktní, avšak stále ještě používaly komplexní filtrační systém. S ohledem na tuto skutečnost jednotky obsahují nástroj pro udržení vysoké koncentrace částic v prostoru filtru. Tyto odsávací systémy mají vestavěné tlumení s límcem, které v případě potřeby umožňuje přesměrování nebo externí odvzdušnění filtrovaného vzduchu.

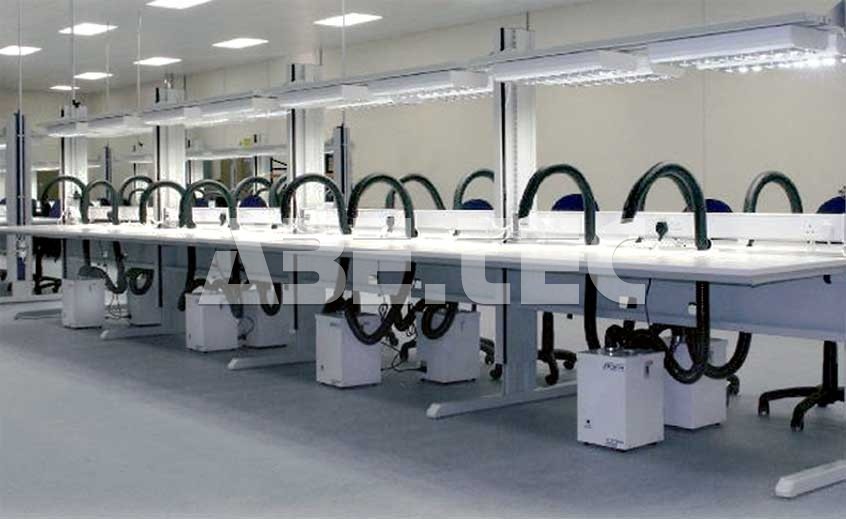

V200 a V250 odsávací zařízení jsou určena především pro plošné odsávání prachu vznikajícího během ručního pájení v elektronickém průmyslu. Tyto přenosné systémy jsou dodávány s odsávacími rameny a montážní sadou, které obsahují vše potřebné pro jednoduché připojení jednoho nebo dvou operátorů. Minimální požadavky na instalaci umožňují jednotkám přesouvání s pracovním stolem, pokud je vyžadována změna rozložení výrobních linek. Nízká hladina hluku a plně komplexní filtrační jednotka jsou ideální pro závody s rychle se měnícími výrobními požadavky.

Největší odsávací jednotky mají kapacitu pro použití na všech automatizovaných pájecích systémech, jako jsou např. reflow pece. Velká kapacita filtrů a obrovské uhlíkové filtry zajišťují dlouhou životnost filtrů a optimální extrakci i při použití bezolovnaté pájky. Nastavitelné a regulované proudění vzduchu zajišťuje konzistentní teplotu uvnitř pájecího stroje / reflow pece po celou dobu životnosti filtrů. Snadno přístupné filtry v odsávacích jednotkách V2000 a V4000 jsou umístěny pod jedinečnými a stylovými V kryty, které poskytují maximální prostor a snadnou výměnu filtrů.

BOFA nabízí širokou škálu odsávacích systémů pro firmy zabývající se strojírenství, elektronikou, tiskem, zubním, farmaceutickým či kosmetickým průmyslem.
