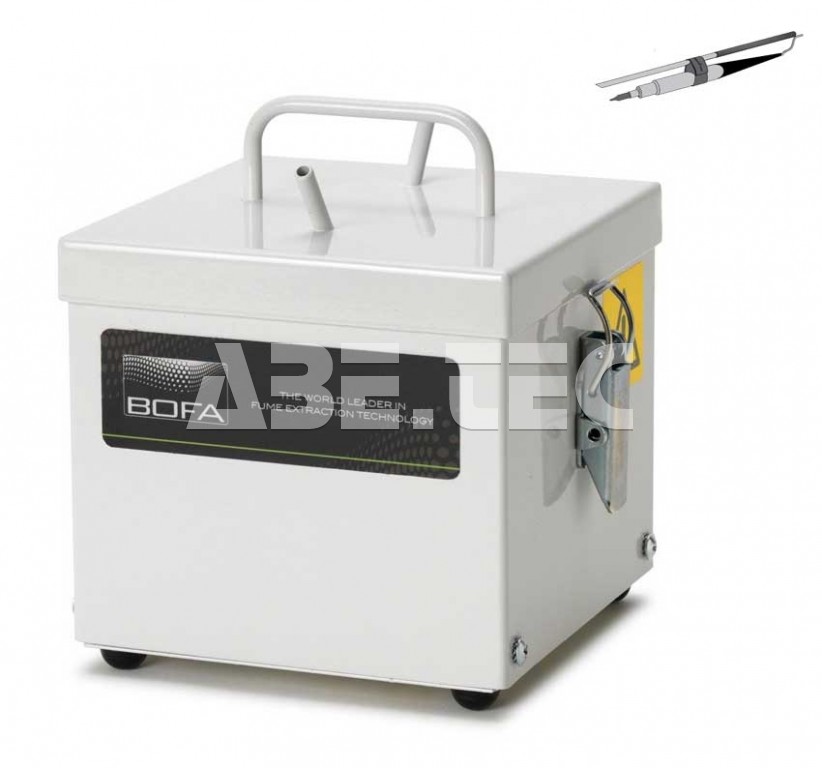

Odsávací zařízení TVT2 PC, barva

• Elektronické bodové odsávací zařízení pro pájecí aplikace.
• Odsávací jednotka určená především k extrakci kouře generovaného při pájení a v elektronickém průmyslu.
• Špičková vakuová jednotka je určena k odsávání a filtraci výparů či kouře pomocí malých perforovaných hadic a příslušenství.
• Tento odsávací systémy se hodí zejména pro odsávání malých ploch při pájení, od vakuových per či jakýchkoliv jiných aplikací vyžadujících těsnou blízkost mikro odsávání.
• Určen pro dva operátory.

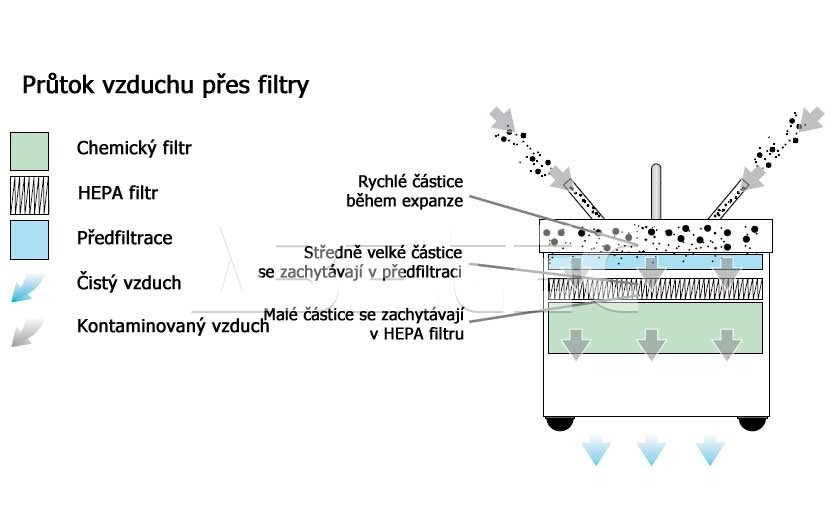

• Technologie odsávání obsahuje dva filtry: předfiltrace, kombinovaný HEPA filtr / vzduchový filtr.

Standardní funkce odsávací jednotky:

• Kompaktní design.
• Špičkové vakuové pumpy.
• Nízká hladina hluku.
• Třistupňová fitrace.
• Účinnost filtrace H13 (99,997% při velikosti části 0,3 mikrony).

Volitelné funkce (na objednání, montáž lze provést pouze při objednání se základní jednotkou, dodatečná montáž není možná):

• Sada pro bodové odsávání, která se umisťuje na pájecí ručku - ESD / antistatická verze, běžná verze.

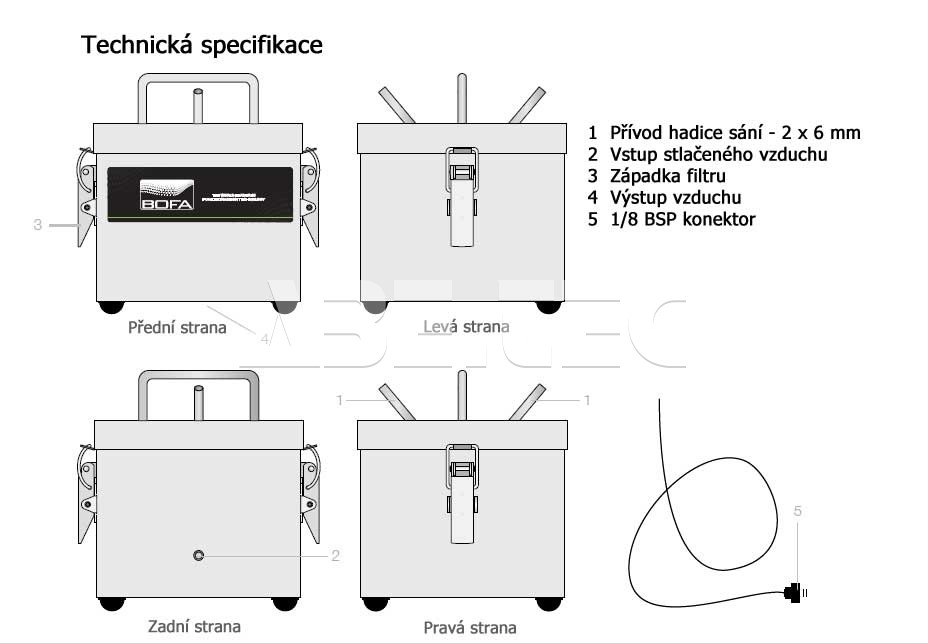

Technické parametry:

• Rozměry: 170 x 150 x 170 mm.
• Provedení krytu: měkká ocel pokrytá práškovou barvou.
• Průtok vzduchu přes vložené filtry (na hrot): 22 - 30 L/M.
• Hlučnost: < 48 dB při typické provozní rychlosti.
• Hmotnost: 3 kg.

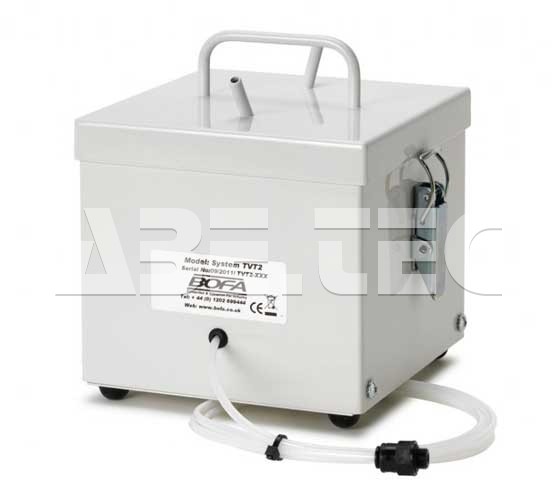

• Průměr hadice sání: 2 x 6 mm.
• Maximální počet připojených páječek: 2.

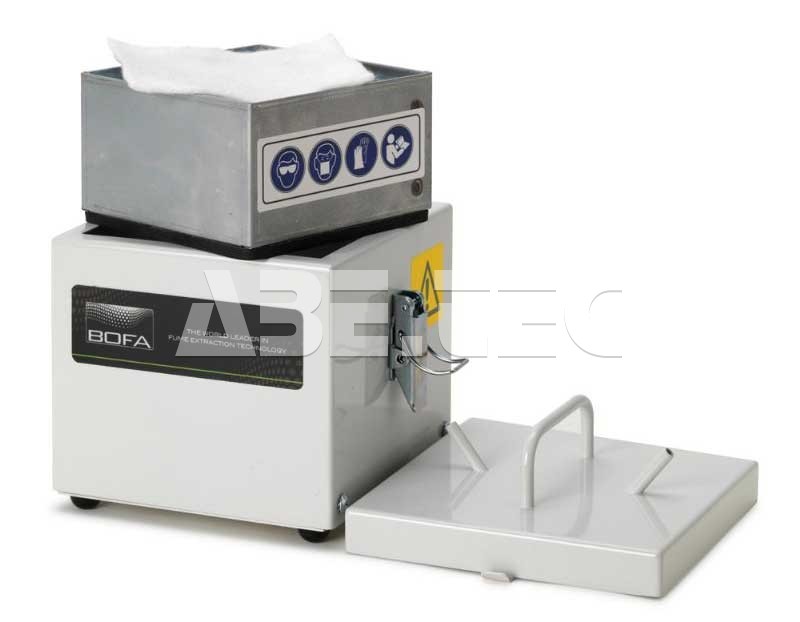

Náhradní filtry:

• Předfiltrace: filtr A1030087.
  • Materiál filtru: skleněné vlákno.
  • Účinnost filtru: F7 (85% při velikosti částic 0,8 mikrony).
• Kombinovaný HEPA / vzduchový filtr: filtr A1030086.
  • Materiál filtru: skleněné vlákno.
  • Konstrukce filtru: maxizáhyby s výztuží zajišťující rovnoměrné rozložení skladů.
  • Účinnost filtru: H13 (99,997% při velikosti částic 0,3 mikrony).
  • Vzduchový filtr: ošetřené aktivní uhlí.

Odsávací zařízení BOFA jsou navržena pro elektronické pájení, které generuje kouř a prach obsahující pryskyřičné kyseliny a plynné organické sloučeniny. Tyto systémy jsou určeny pro manuální i automatizované procesy včetně pájecí vlny, reflow, selektivního pájení a aplikace s konformní vrstvou.

T1, TVT2 a T15 odsávací zařízení nabízejí bodové odsávání pro bezolovnaté aplikace. Tyto vysokoobjemové jednotky jsou navrženy tak, aby extrahovaly a filtrovaly kouř a nečistoty. Odsávací systémy jsou ideální pro bodové odsávání pájecí pasty, vakuových per, ramen flexi prachu a dalšího množství aplikací, které vyžadují těsnou blízkost mikro odsávání.

T30A, T60 a T100 odsávací systémy jsou navrženy tak, aby odsávaly prach a kouř pomocí malých děrovaných hadic a příslušenství. Tato technologie odsávání je ideální pro bodové odsávání pájecí pasty. Vzhledem k vysoké koncentraci nečistot generovaných více než 100 operátory byly tyto systémy navrženy tak, aby byly jednotky odsávání kompaktní, avšak stále ještě používaly komplexní filtrační systém. S ohledem na tuto skutečnost jednotky obsahují nástroj pro udržení vysoké koncentrace částic v prostoru filtru. Tyto odsávací systémy mají vestavěné tlumení s límcem, které v případě potřeby umožňuje přesměrování nebo externí odvzdušnění filtrovaného vzduchu.

V200 a V250 odsávací zařízení jsou určena především pro plošné odsávání prachu vznikajícího během ručního pájení v elektronickém průmyslu. Tyto přenosné systémy jsou dodávány s odsávacími rameny a montážní sadou, které obsahují vše potřebné pro jednoduché připojení jednoho nebo dvou operátorů. Minimální požadavky na instalaci umožňují jednotkám přesouvání s pracovním stolem, pokud je vyžadována změna rozložení výrobních linek. Nízká hladina hluku a plně komplexní filtrační jednotka jsou ideální pro závody s rychle se měnícími výrobními požadavky.

Největší odsávací jednotky mají kapacitu pro použití na všech automatizovaných pájecích systémech, jako jsou např. reflow pece. Velká kapacita filtrů a obrovské uhlíkové filtry zajišťují dlouhou životnost filtrů a optimální extrakci i při použití bezolovnaté pájky. Nastavitelné a regulované proudění vzduchu zajišťuje konzistentní teplotu uvnitř pájecího stroje / reflow pece po celou dobu životnosti filtrů. Snadno přístupné filtry v odsávacích jednotkách V2000 a V4000 jsou umístěny pod jedinečnými a stylovými V kryty, které poskytují maximální prostor a snadnou výměnu filtrů.

BOFA nabízí širokou škálu odsávacích systémů pro firmy zabývající se strojírenství, elektronikou, tiskem, zubním, farmaceutickým či kosmetickým průmyslem.
