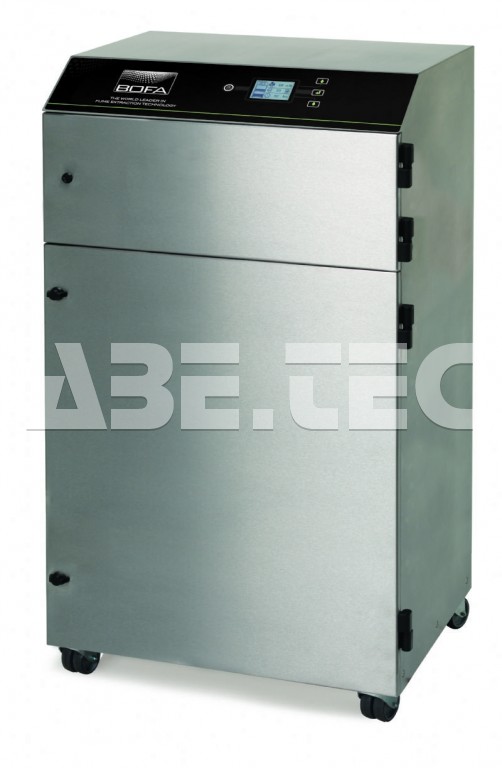

Odsávací zařízení AD PVC iQ SS, nerez

• Odsávací zařízení určené pro laserové značení, kódování a gravírování PVC.
• Odsávací systém PVC byl speciálně navržen pro extrémně agresivní prach generovaný při laserování PVC.
• Každá jednotka je vybavena specifickým HCL senzorem a základním VOC čidlem, které neustále sledují odpadní vzduch z jednotky.
• Automatická regulace průtoku vzduchu zajišťuje konzistentní podmínky procesu.
• "Easi-Seal" umístění filtru umožňuje jednouduchou, rychlou a bezpečnou výměnu filtrů.
• Nejpokročilejší systém odsávání laserového kouře.
• Průmyslové odsávání vzduchu a filtrace částic.
• Odsávání prachu a kouře vzniklého prací laserových zařízení.

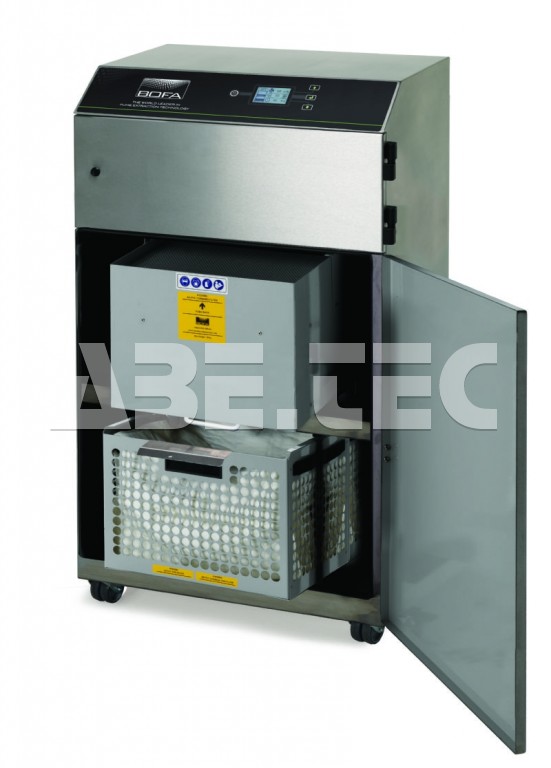

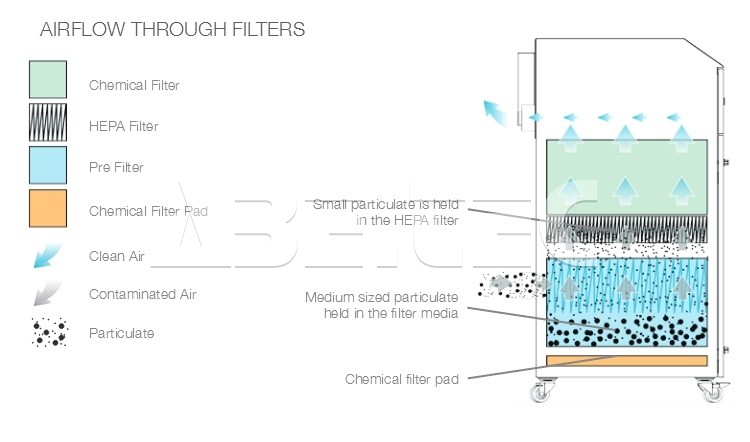

• Odsávací zařízení obsahuje 3 filtry: předfiltrace, chemický polštář, kombinovaný HEPA / vzduchový filtr.

Vlastnosti odsávacího zařízení:

• iQ operační systém.
• Automatické rozpoznání elektrického napětí (90 - 257 V).
• Reverzní filtrační technilogie proudění vzduchu (RFA).
• Výkonná turbína s vysokým prouděním vzduchu a tlakem.
• HCL a VOC plynové senzory.
• Automatická kontrola toku vzduchu.
• "Easi-Seal" umístění filtru.
• Kryt odolný proti kyselinám.
• Kompaktní desigh.
• ACF technologie.
• Nízkohlučné provedení.
• Kryt z nerezové oceli (určený do potravinářského a zdravotnického průmyslu).
• Účinnost předfiltrace F8 (92% při velikosti částic 0,9 mikrony).
• Účinnost kombinovaného filtru H13 (99,997% při velikosti částic 0,3 mikronů).

iQ operační systém

• Vysoce kontrastní displej.
• Real time zobrazování průtoku vzduchu.
• Nezávislé monitorování stavu filtrů.
• Upozornění na stav filtrů.
• "Run safe" bezpečnostní operace (předchází špatnému zasunutí filtrů).
• Vzdálená diagnostika přes USB.

Volitelné funkce (na objednání, montáž lze provést pouze při objednání se základní jednotkou, dodatečná montáž není možná):

• Rozhraní 24 V Stop / Start.
• Signalizace výměny filtru / selhání systému.

Typické aplikace:

• Lasery.
• Svařování PVC.
• Kódování PVC.
• Řezání PVC.
• Značení PVC.
• Vrtání PVC.
• Gravírování PVC.

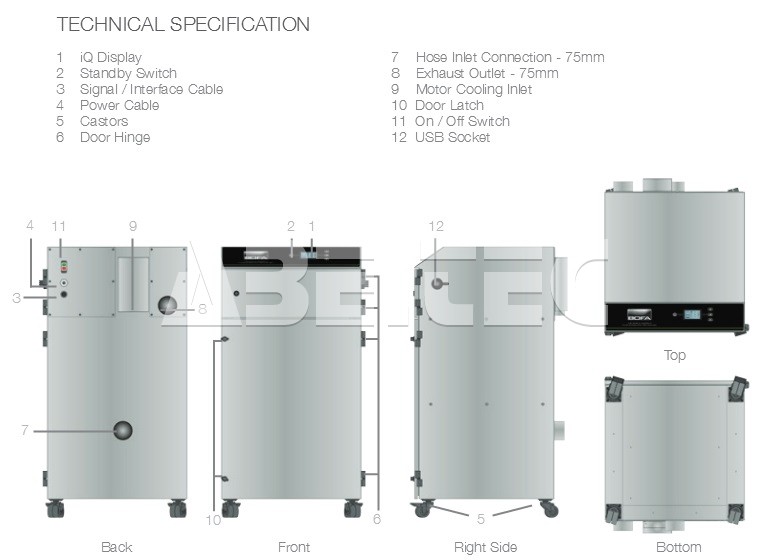

Technická data:

• Rozměry: 570 x 640 x 1090 (š x h x v) mm.
• Konstrukce krytu: broušená nerezová ocel s epoxidovým povlakem vnitřních kontaktních hran.
• Průtok vzduchu / tlak: 300 m³/hod / 96 mbar.
• Napájení: 90 - 257 V 1ph 50/60 Hz, proud při plném zatížení: 11 A / 1,1 kW.
• Hlučnost: < 60 dB při typické provozní rychlosti.

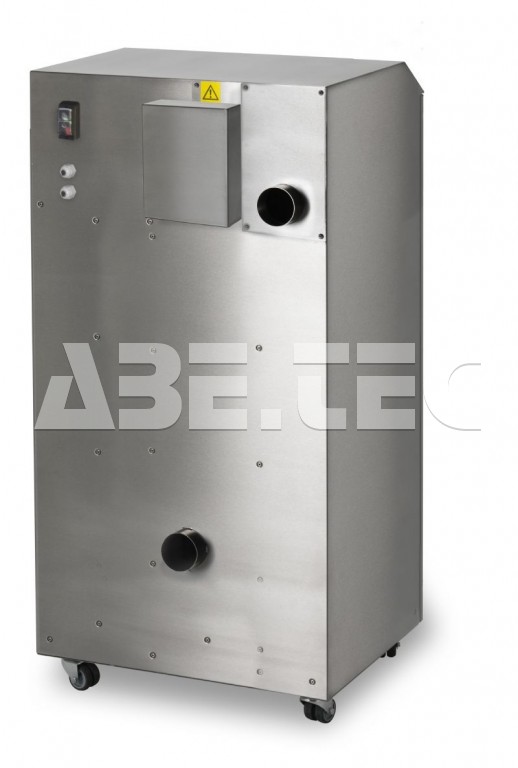

• Průměr přívodu pro hadici sání: 75 mm.
• Hmotnost: 95 kg.

Náhradní filtry:

• Předfiltrace: filtr A1030081.
  • Povrch filtru: cca 2 m².
  • Materiál filtru: polyester.
  • Konstrukce filtru: 8 kapes filtru.
  • Účinnost filtru: F8 (95% při velikosti částic 0,9 mikrony).
  • Kryt filtru: nerezová ocel s povrchovou úpravou pro odolnost proti korozi.
• Kombinovaný HEPA / vzduchový filtr: filtr A1030082.
  • Materiál filtru: skleněné vlákno.
  • Konstrukce filtru: maxizáhyby s výztuží zajišťující rovnoměrné rozložení skladů.
  • Účinnost filtru: H13 (99,997% při velikosti částic 0,3 mikrony).
  • Ošetřené aktivní uhlí: 21 kg, směs impregnovaných aktivních uhlíků.
  • Kryt filtru: nerezová ocel s povrchovou úpravou pro odolnost proti korozi.

Odsávací technologie pro laserová zařízení Bofa a filtrační odsávací systémy jsou určeny pro aplikace, u kterých dochází ke generování částic a plynných organických sloučenin během laserového značení, kódování či gravírování.

Lasery jsou v dnešní době základních průmyslovým nástrojem pro řezání, značení, gravírování či svařování široké škály materiálů. Nejčastějším materiálem jsou kovy, avšak jsou rychle doháněny organickými materiály (plasty, papír, dřevo). Prakticky během všech výše uvedených operacích je díky laserovému tepelnému rozkladu podkladového materiálu ve větší či menší míře vylučována určitá forma prachu. Tento prach je tvořen směsí částic a plynné hmoty.

Prach z materiálů, jako jsou kov nebo sklo, je především částicový, přičemž většina těchto částic má velikost menší než 1 mikron. Organické materiály, zejména plasty, produkují mnohem složitější výpary. Většina částic má kulovitý tvar a zhruba 90% je menších než 1 mikron. Tyto částice spadají do respirabilního rozsahu a je třeba je odstranit z pracovního prostředí, aby se zabránilo bronchitidě nebo poškození plic.

Existují dva hlavní důvody pro zachycování kouře a prachu z laserového zařízení:

1. Provozní - Je-li kouř ignorován, může se usazovat na laserovou optiku, což poškozuje objektiv a zhoršuje kvalitu značení.
2. Zdravotní a bezpečnostní - Částice generované z většiny materiálů mají rozměry menší než mikron, což při vdechování ohrožuje zdraví, a některé materiály produkují škodlivé plyny, před nimiž je třeba operátory rovněž chránit.

Odsávací zařízení Bofa řady AD jsou vhodná k odsávání prachu a kouře z aplikací značkování laserem, zachycování kouře ve vícestupňovém filtračním systému a vracení čistého vzduchu zpět na pracoviště.

Upozorňujeme, že média použitá v plynovém filtru v této jednotce jsou schopna pohlcovat mnoho organických složek. Je však odpovědností uživatele zajistit, aby byl filtr vhodný pro konkrétní aplikaci, v níž má být použit.
