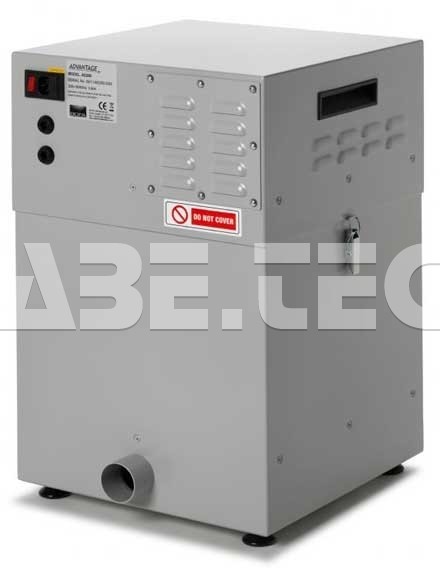

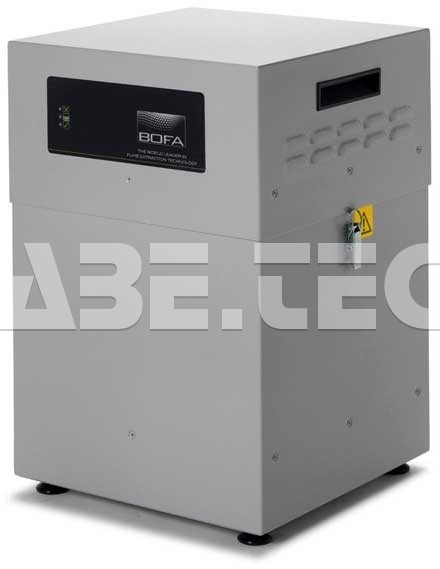

Odsávací zařízení AD 250 SS, nerez

• Základní jednoduché odsávací zařízení pro lehký provoz laserového značení, kódování a gravírování.
• Průmyslové odsávání vzduchu a filtrace částic.
• Odsávání prachu a kouře vzniklého prací laserových zařízení.
• Odsávací systém navržený tak, aby nabízel cenově efektivní řešení pro lehké aplikace.
• Kompaktní a velmi tichý systém ideální pro použití ve školách, značkovacích dílnách, v malém měřítku v průmyslovém prostředí a lehkých aplikacích laserového kódování.

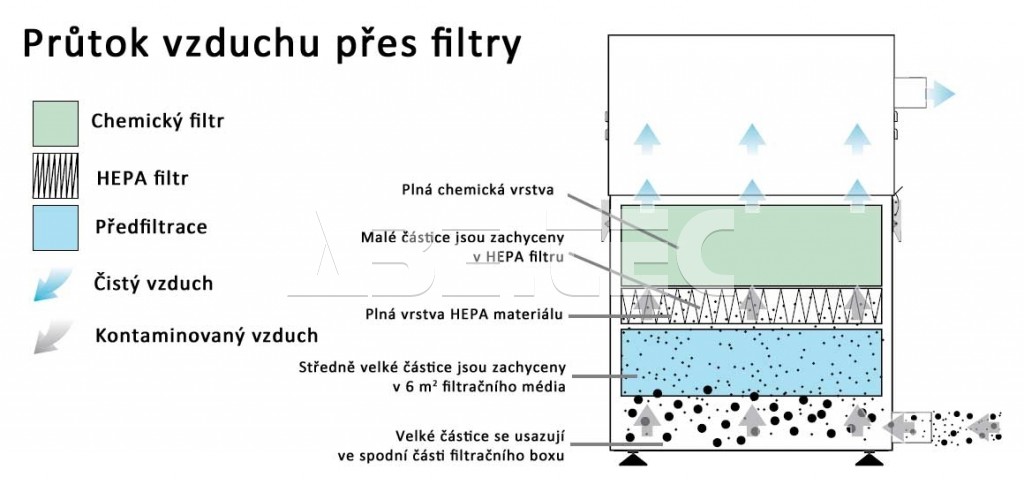

• Odsávací zařízení obsahuje 2 filtry: předfiltrace, kombinovaný HEPA/vzduchový filtr.

Vlastnosti odsávacího zařízení:

• Ventilátor s vysokým prouděním vzduchu.
• Nízké náklady na náhradní filtry.
• Kryt z nerezové oceli (určený do potravinářského a zdravotnického průmyslu).
• Účinnost předfiltrace F8 (92% při velikosti částic 0,8 mikronů).
• Účinnost kombinovaného filtru H13 (99,997% při velikosti částic 0,3 mikronů).
• Indikátor stavu filtru.

Volitelné funkce (na objednání, montáž lze provést pouze při objednání se základní jednotkou, dodatečná montáž není možná):

• Rozhraní 24 V Stop / Start.
• Signalizace výměny filtru / selhání systému.
• VOC plynové senzory.

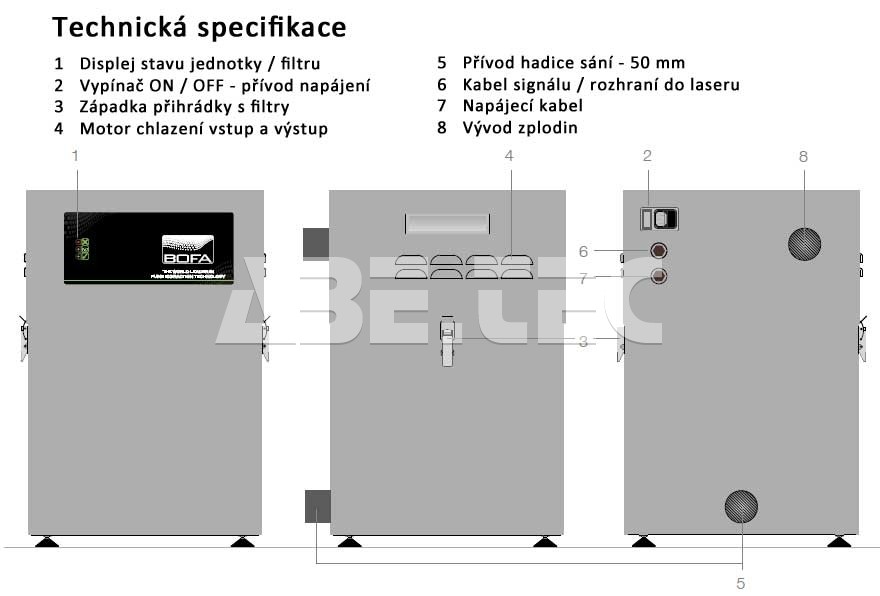

Technická data:

• Rozměry: 380 x 380 x 570 (š x h x v) mm.
• Konstrukce krytu: broušená nerezová ocel.
• Ventilátor: 135 W.
• Průtok vzduchu: 200 m³/hod.
• Napájení: 230 V 50/60 Hz, proud při plném zatížení 0,9 A.
• Hlučnost: < 60 dB při typické provozní rychlosti.
• Průměr přívodu pro hadici sání: 50 mm.
• Sada hadic sání 50 mm - A1020007.
• Hmotnost: 40 kg.

Náhradní filtry:

• Předfiltrace: filtr A1030056.
  • Povrch filtru: cca 6 m².
  • Materiál filtru: skleněné vlákno.
  • Konstrukce filtru: 100 mm maxizáhyby s výztuží zajišťující rovnoměrné rozložení skladů.
  • Kryt: lepenka.
  • Účinnost filtru: F8 (92% při velikosti částic 0,8 mikrony).
• Kombinovaný HEPA filtr / vzduchový filtr: filtr A1030055.
  • Materiál HEPA filtru: skleněné vlákno.
  • Konstrukce HEPA filtru: maxizáhyby s výztuží zajišťující rovnoměrné rozložení skladů.
  • Těsnění: neoprén s adhezivní výztuží.
  • Účinnost filtru: H13 (99,997% při velikosti částic 0,3 mikrony).
  • Ošetřené aktivní uhlí: 8,5 kg.
  • Kryt filtru: zintec měkká ocel.

Odsávací technologie pro laserová zařízení Bofa a filtrační odsávací systémy jsou určeny pro aplikace, u kterých dochází ke generování částic a plynných organických sloučenin během laserového značení, kódování či gravírování.

Lasery jsou v dnešní době základních průmyslovým nástrojem pro řezání, značení, gravírování či svařování široké škály materiálů. Nejčastějším materiálem jsou kovy, avšak jsou rychle doháněny organickými materiály (plasty, papír, dřevo). Prakticky během všech výše uvedených operacích je díky laserovému tepelnému rozkladu podkladového materiálu ve větší či menší míře vylučována určitá forma prachu. Tento prach je tvořen směsí částic a plynné hmoty.

Prach z materiálů, jako jsou kov nebo sklo, je především částicový, přičemž většina těchto částic má velikost menší než 1 mikron. Organické materiály, zejména plasty, produkují mnohem složitější výpary. Většina částic má kulovitý tvar a zhruba 90% je menších než 1 mikron. Tyto částice spadají do respirabilního rozsahu a je třeba je odstranit z pracovního prostředí, aby se zabránilo bronchitidě nebo poškození plic.

Existují dva hlavní důvody pro zachycování kouře a prachu z laserového zařízení:

1. Provozní - Je-li kouř ignorován, může se usazovat na laserovou optiku, což poškozuje objektiv a zhoršuje kvalitu značení.
2. Zdravotní a bezpečnostní - Částice generované z většiny materiálů mají rozměry menší než mikron, což při vdechování ohrožuje zdraví, a některé materiály produkují škodlivé plyny, před nimiž je třeba operátory rovněž chránit.

Odsávací zařízení Bofa řady AD jsou vhodná k odsávání prachu a kouře z aplikací značkování laserem, zachycování kouře ve vícestupňovém filtračním systému a vracení čistého vzduchu zpět na pracoviště.

Upozorňujeme, že média použitá v plynovém filtru v této jednotce jsou schopna pohlcovat mnoho organických složek. Je však odpovědností uživatele zajistit, aby byl filtr vhodný pro konkrétní aplikaci, v níž má být použit.
