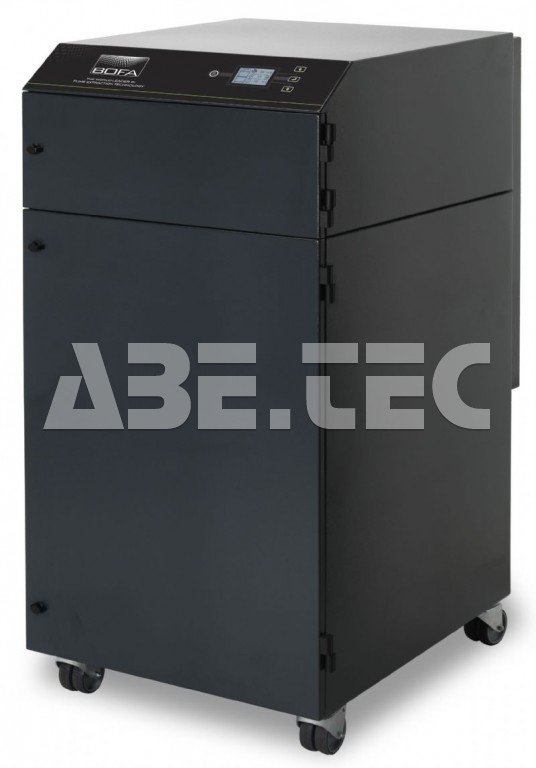

Odsávací zařízení AD 1000 IQ PC, barva

• Střední až high-endové odsávací zařízení pro provoz laserového značení, kódování a gravírování.
• Průmyslové odsávání vzduchu a filtrace částic.
• iQ operační systém.
• Odsávání prachu a kouře vzniklého prací laserových zařízení.
• Systém filtrace vzduchu kombinuje extrémně velkou kapacitu filtru s vysokým tlakem proudění vzduchu.
• Tato kombinace je ideální pro náročné aplikace, které generují velké množství částic a plynných organických sloučenin.
• Odsávací systém využívá automatickou kontrolu toku vzduchu, která umožňuje koncovému uživateli nastavit vhodné proudění vzduchu pro aplikaci.
• Jednotka pak zachovává toto nastavení po celou dobu životnosti filtrů.
• Skutečně nejmodernější čištění laserových spalin roztokem.

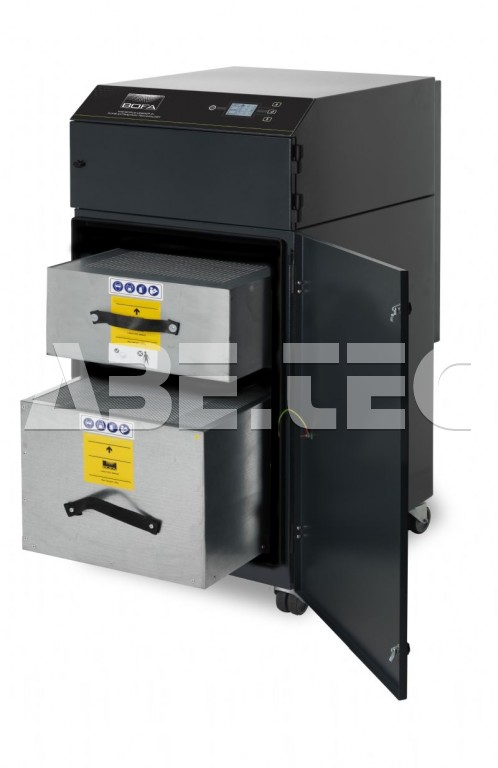

• Odsávací zařízení obsahuje 2 filtry: DeepPleat DUO předfiltrace, kombinovaný HEPA / vzduchový filtr.

Vlastnosti odsávacího zařízení:

• iQ operační systém.
• Turbína s vysokým prouděním vzduchu a tlakem.

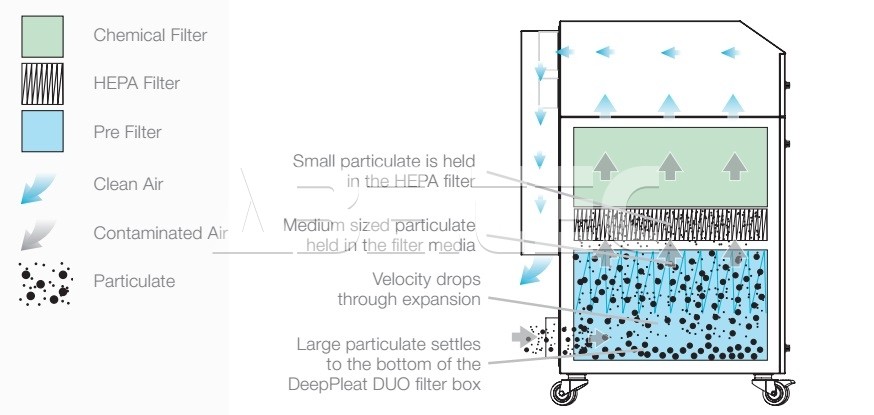

• Reverzní filtrační technilogie proudění vzduchu (RFA).
• DeepPleat DUO předfiltr.
• Kombinovaný HEPA/vzduchový filtr využívajících ACF technologii.

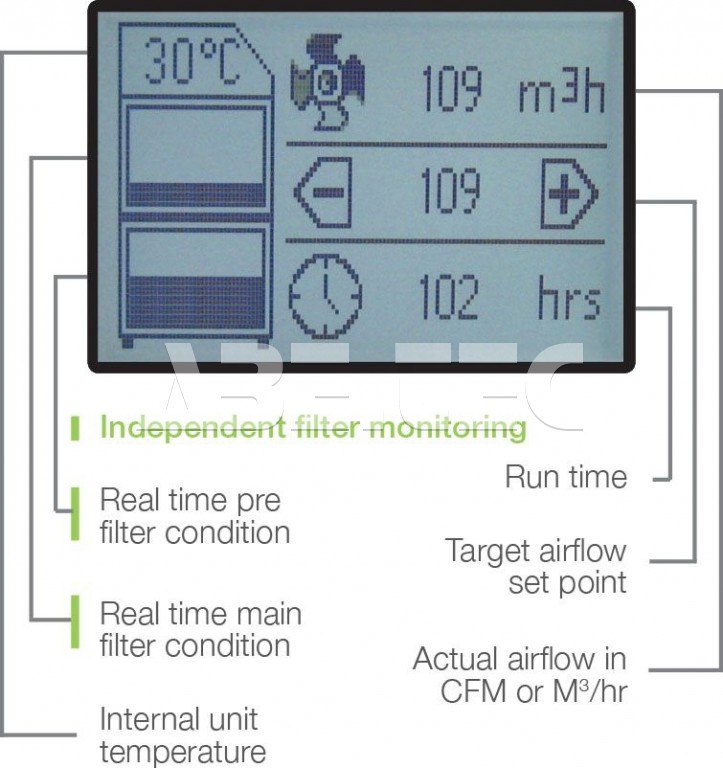

• Real time zobrazování průtoku vzduchu.
• Nezávislé monitorování, zobrazování a varování stavu filtrů.
• Vysoce kontrastní displej.
• Vzdálená diagnostika přes USB.
• Filtry s dlouhou životností a nízkými náklady za výměnu.
• Automatická regulace průtoku systému.
• Kryt z měkké oceli pokryté práškovou barvou.
• Účinnost předfiltrace F8 (95% při velikosti částic 0,9 mikronů).
• Účinnost HEPA / vzduchového filtru H13 (99,997% při velikosti částic 0,3 mikronů).

Volitelné funkce (na objednání, montáž lze provést pouze při objednání se základní jednotkou, dodatečná montáž není možná):

• Rozhraní 24 V Stop / Start.
• Signalizace výměny filtru / selhání systému.
• VOC plynové senzory.
• Propojení s hostujícím laserem.
• Vestavěný kompresor.
• Tlumicí boxy snižující hlasitost zařízení.
• Volitelná filtrační média.

Typické aplikace:

• Lasery.
• Svařování.
• Kódování.
• Řezání.
• Značení.
• Vrtání.
• Gravírování.

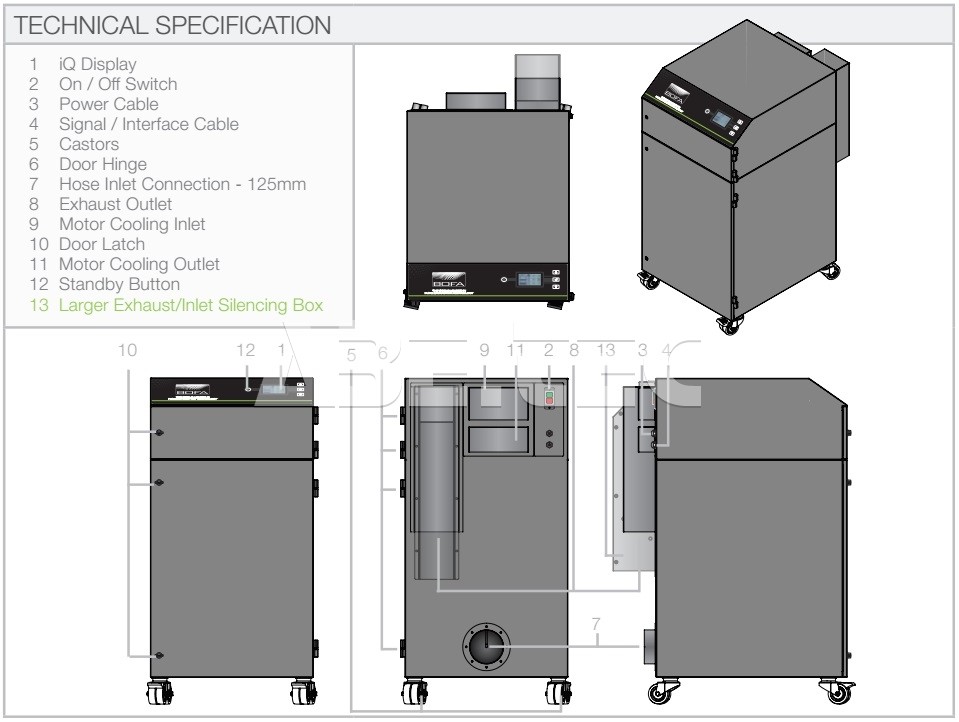

Technická data:

• Rozměry: 600 x 790 x 1197 (š x h x v) mm.
• Konstrukce krytu: měkká ocel pokrytá práškovou barvou.
• Průtok vzduchu / tlak: 850 m³/hod / 100 mbar.
• Napájení: 230 V 50/60 Hz, proud při plném zatížení 12,8 A / 2,2 kW.
• Hlučnost: < 63 dB při typické provozní rychlosti, < 58 dB při použití tlumicích boxů (volitelné příslušenství).

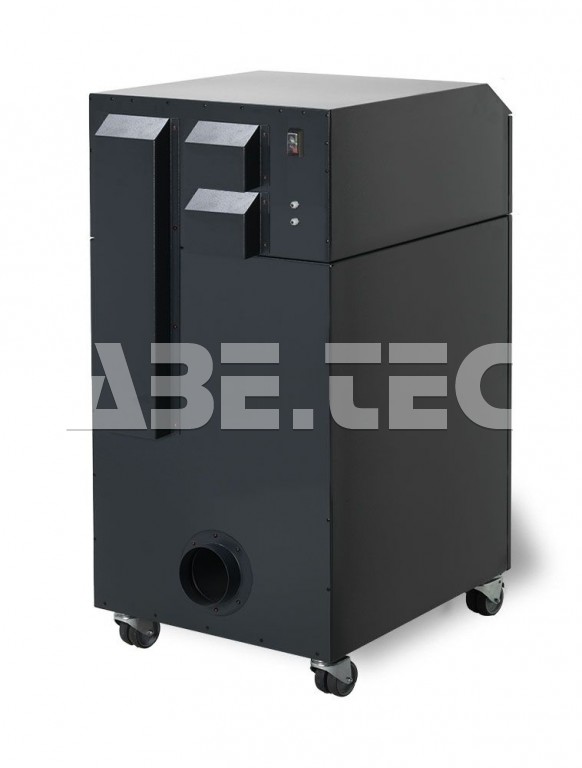

• Průměr přívodu pro hadici sání: 125 mm.
• Hmotnost: 140 kg.

Náhradní filtry:

• DeepPleat předfiltrace: filtr A1030222.
  • Povrch filtru: cca 30 m².
  • Materiál filtru: skleněné vlákno.
  • Konstrukce filtru: maxizáhyby s výztuží zajišťující rovnoměrné rozložení skladů.
  • Účinnost filtru: F8 (95% při velikosti částic 0,9 mikrony).
  • Kryt filtru: zintec měkká ocel.
• HEPA / vzduchový filtr: filtr A1030297.
  • Povrch filtru: cca 7,5 m².
  • Materiál HEPA filtru: skleněné vlákno.
  • Konstrukce HEPA filtru: maxizáhyby s výztuží zajišťující rovnoměrné rozložení skladů.
  • Účinnost filtru: H13 (99,997% při velikosti částic 0,3 mikrony).
  • Ošetřené aktivní uhlí: 34 kg.
  • Kryt filtru: zintec měkká ocel.

Odsávací technologie pro laserová zařízení Bofa a filtrační odsávací systémy jsou určeny pro aplikace, u kterých dochází ke generování částic a plynných organických sloučenin během laserového značení, kódování či gravírování.

Lasery jsou v dnešní době základních průmyslovým nástrojem pro řezání, značení, gravírování či svařování široké škály materiálů. Nejčastějším materiálem jsou kovy, avšak jsou rychle doháněny organickými materiály (plasty, papír, dřevo). Prakticky během všech výše uvedených operacích je díky laserovému tepelnému rozkladu podkladového materiálu ve větší či menší míře vylučována určitá forma prachu. Tento prach je tvořen směsí částic a plynné hmoty.

Prach z materiálů, jako jsou kov nebo sklo, je především částicový, přičemž většina těchto částic má velikost menší než 1 mikron. Organické materiály, zejména plasty, produkují mnohem složitější výpary. Většina částic má kulovitý tvar a zhruba 90% je menších než 1 mikron. Tyto částice spadají do respirabilního rozsahu a je třeba je odstranit z pracovního prostředí, aby se zabránilo bronchitidě nebo poškození plic.

Existují dva hlavní důvody pro zachycování kouře a prachu z laserového zařízení:

1. Provozní - Je-li kouř ignorován, může se usazovat na laserovou optiku, což poškozuje objektiv a zhoršuje kvalitu značení.
2. Zdravotní a bezpečnostní - Částice generované z většiny materiálů mají rozměry menší než mikron, což při vdechování ohrožuje zdraví, a některé materiály produkují škodlivé plyny, před nimiž je třeba operátory rovněž chránit.

Odsávací zařízení Bofa řady AD jsou vhodná k odsávání prachu a kouře z aplikací značkování laserem, zachycování kouře ve vícestupňovém filtračním systému a vracení čistého vzduchu zpět na pracoviště.

Upozorňujeme, že média použitá v plynovém filtru v této jednotce jsou schopna pohlcovat mnoho organických složek. Je však odpovědností uživatele zajistit, aby byl filtr vhodný pro konkrétní aplikaci, v níž má být použit.
