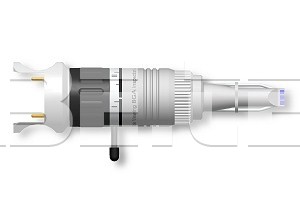

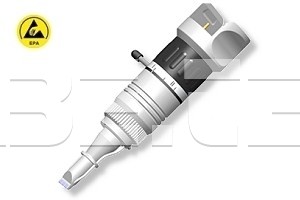

Objektiv k bočnímu prohlížení BGA 90°, s malou optickou hlavou OP-006 560

• Objektiv v bočnímu prohlížení BGA komponent.

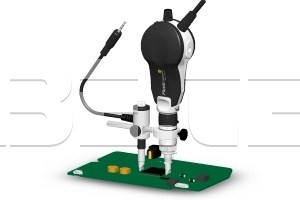

• Připojuje se k digitálním či analogovým video mikroskopům Optilia.
• Standardní provedení - nízká clona.
• Obsahuje optickou sondu s nízkou clonou (lze dokoupit také jako náhradní díl).

Technické parametry objektivu:

• Dopadající přední osvětlení: vestavěné dvojité LED mikrohranoly s dlouhou životností, studená bílá.
• Připojitelné přenášené zadní osvětlení: připojitelné LED mikrohranoly s dlouhou životností, studená bílá.
• Samostatně stojící přenášené zadní osvětlení: kartáčková LED optická vlákna s dlouhou životností, studená bílá.
• Kontrolní systém intenzity světla: individuální nastavení předního a zadního osvětlení s elektronickým stmívačem.
• Napájení: přední světlo pomocí kamery (USB2.0 z PC), zadní světle pomocí externího napájení, kartáčkové osvětlení pomocí baterie nebo externího napájení.
• Rozměry: 165 x 50 x 36 mm.
• Hmotnost: 200 g.

Technické parametry optické sondy:

• Zvětšení: ~ 350 x 25x.
• Rozsah zaostření: ~ 0,3 - 40 mm.
• Zorné pole: ~ 1,0 - 20 mm.
• Požadovaná volná pracovní plocha: ~ 1,0 - 1,5 mm.

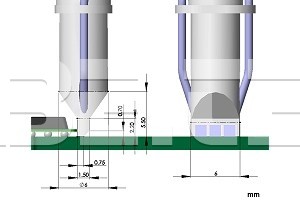

• Tloušťka optické sondy: 1,5 mm.
• Šířka optické sondy: 6,0 mm.
• Stopa optické sondy: 0,8 x 6,0 mm.
• Hmotnost: 10 g.

Používá se ke kontrole pájených spojů na součástkách BGA, µBGA, CSP a lícních čipech. Optická hlava je uzpůsobena tak, že se dostane (i při vysoké zástavbě součástek) na plochu 6 x 0,75 mm. Tento objektiv se jednoduše nasazuje na mikroskop Flexia zacvaknutím. Kromě kontroly BGA je možno tento objektiv používat i k bočnímu prohlížení pájecí pasty, směsi tavidel, smáčení, a současně umožňuje kontrolu všech součástek. Vestavěné diody LED o vysoké intenzitě a dlouhé životnosti dávají přiměřené chladné osvětlení bez nutnosti použití externího zdroje světla.

Nejmodernější BGA objektivy s řadou sond s bočním pohledem jsou spolehlivým prostředkem pro vizuální kontrolu pájených spojů BGA, µBGA, CSP a Flip-Chip komponent se spodní výškou do 0,04 mm (40 mikronů). Výměnné optické sondy jsou klíčovými prvky kontrolního systému Optlia BGA a lze je snadno připojit ke kamerám Flexia 5.0 MPx či inspekčním mikroskopům.

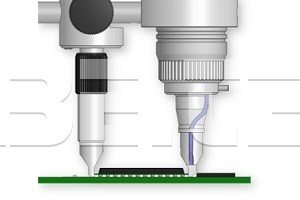

Pečlivý design Optilia BGA kontrolních systémů poskytuje díky kombinaci s BGA objektivy vysokou flexibilitu, která poskytuje nejvyšší kvalitu obrazu. Ultra štíhlé provedení umožňuje kontrolu i velmi hustých návrhů DPS. Ultra malá velikost BGA sond potřebuje pouze 0,8 mm volného prostoru pro vytvoření obrazu pájejích kuliček pod BGA, µBGA či CSP součástkami.

Všechny Optilia BGA čočky obsahují vysokointenzivní LED osvětlení s dlouhou životností, s elektronickým ovládáním závěrky, které poskytují optimální bílé světlo bez nutnost externího zdroje světla.

Zvětšení čoček lze měnit od přibližně 5x (~ 50 mm pracovní vzdálenost) do 350x (~ 0,3 mm pracovní vzdálenost). Optilia BGA čočky a optické sondy jsou kontruovány s použitím kovového, ESD chráněného krytu a přesné optiky s mechanickou ochranou proti nárazu.

Obsah balení:

• Objektiv k bočnímu prohlížení BGA s malou optickou sondou.
• Uživatelská příručka.
