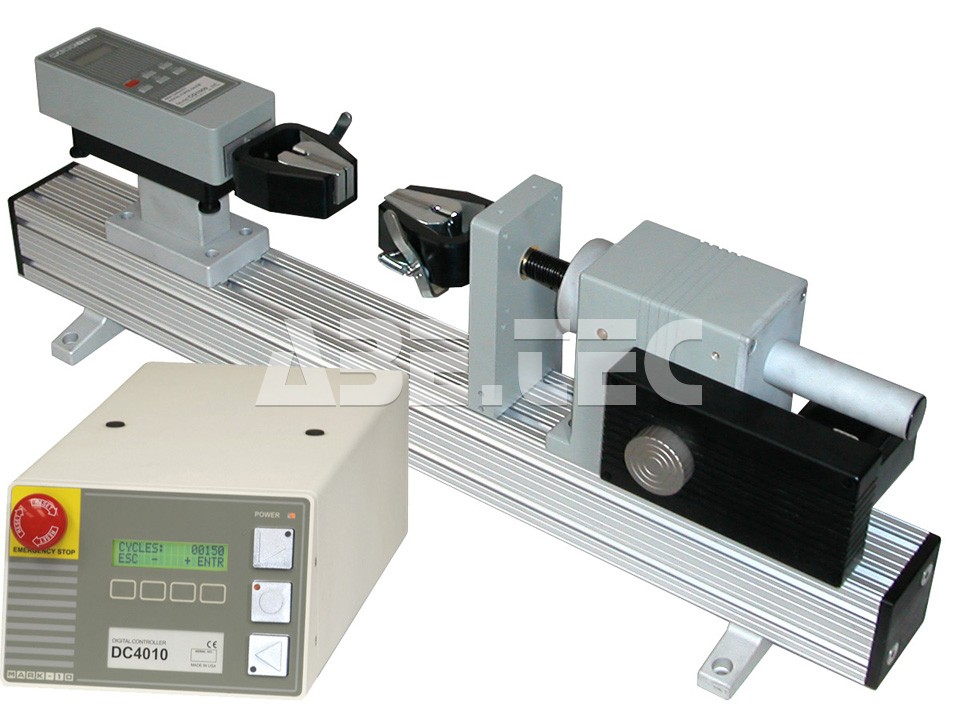

Motorizované zkušební zařízení TSFM500H-DCE horizontální

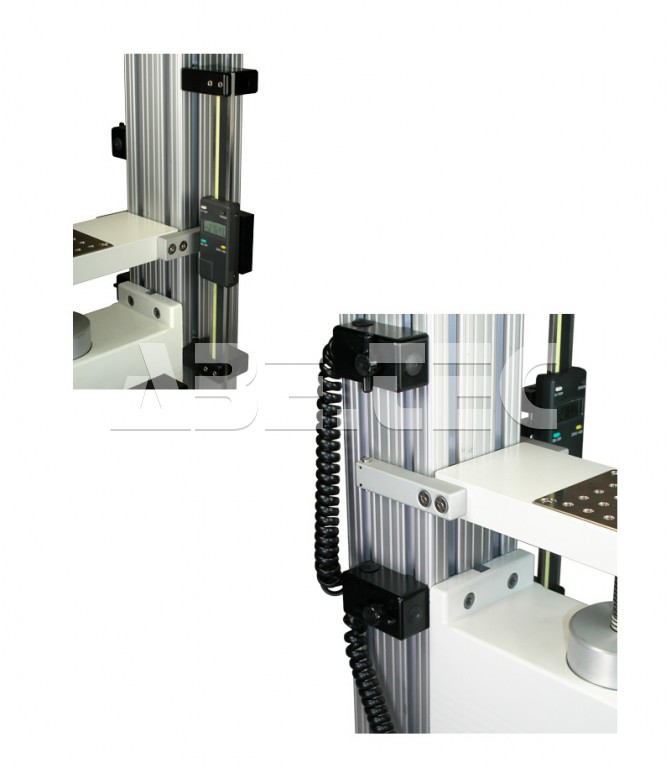

Digitální zobrazení dráhy a sada horních a dolních nastavitelných polovodičových koncových vypínačů. (na objednávku)

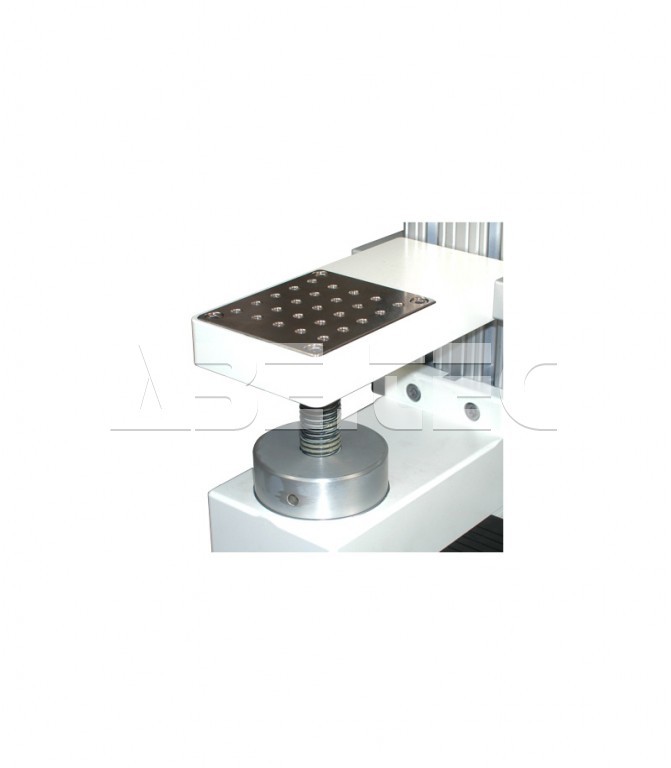

Montážní deska obsahuje matici se závitovými otvory pro uchopení a upevnění.

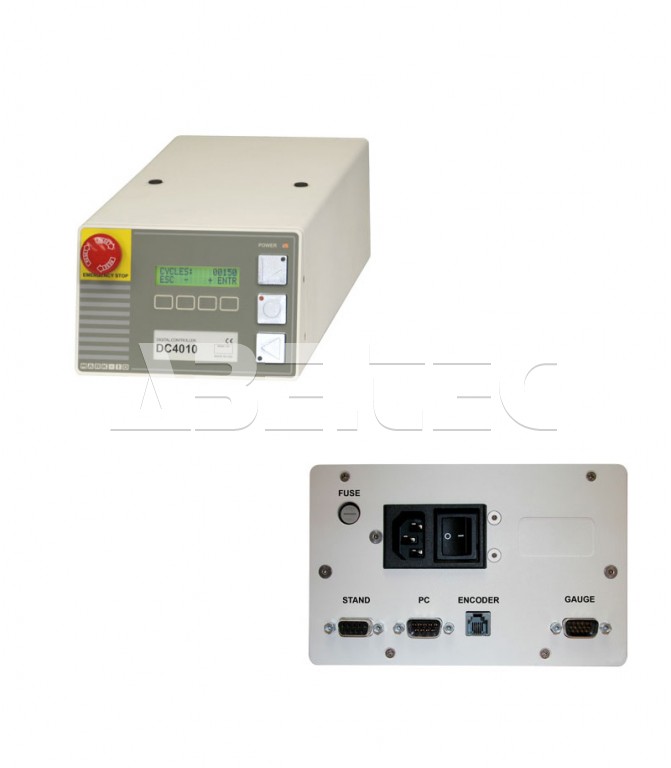

Pokročilý digitální ovladač je určen k rozšíření funkčnosti motorizovaných zkušebních zařízení.

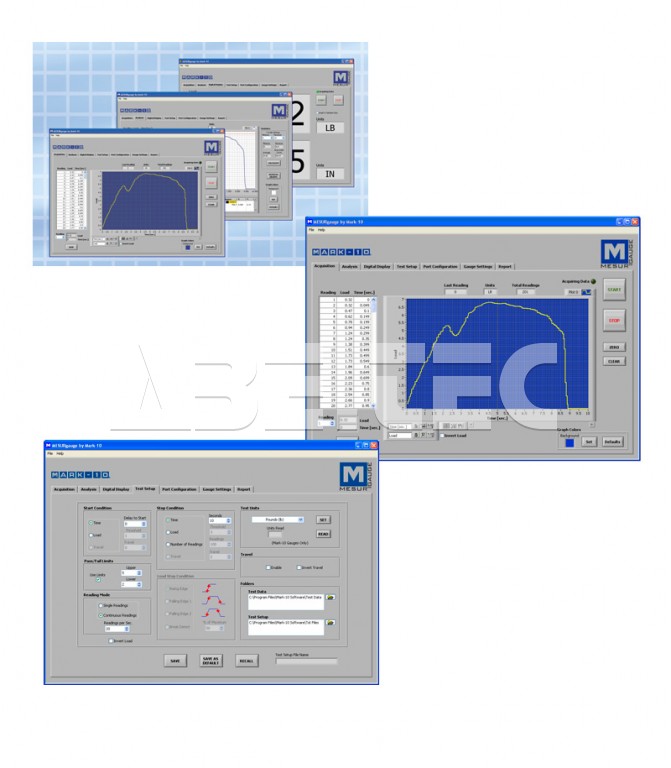

Software MESURgauge je pokročilý software pro sběr dat ze zkušebních zařízení a testovacích stojanů Mark-10

další Motorizované zkušební zařízení TSFM500H-DCE horizontální Motorizované zkušební zařízení TSFM500H-DCE horizontální Digitální zobrazení dráhy a sada horních a dolních nastavitelných polo... Montážní deska obsahuje matici se závitovými otvory pro uchopení a upe... Pokročilý digitální ovladač je určen k rozšíření funkčnosti motorizova... Software MESURgauge je pokročilý software pro sběr dat ze zkušebních z...

Varianty produktu
Katalogový list

◄ ►

Maximální síla: 2200 N [500 lb].
Maximální dráha: 102 mm [4"].
Horizontální provedení.
Rozsah rychlostí: 0,2 - 150 mm/min [0,01 - 6 in/min].
Přesnost rychlosti: ± 0,2% nastavení, ± 0% změna při zatížení.
Zátěžový stůl s 25 otvory #10-32 UNF pro montáž přípravku.
Univerzální napájecí zdroj: 80 - 250 V stř.
Ruční ovládání dráhy knoflíkem.
Montážní otvory pro montáž na stůl.
Základnu lze odstranit pro alternativní montáž.
Zařízení je slučitelné se všemi měřiči síly, příslušenstvím a svěrkami Mark-10.
Značka CE.

Pokročilé motorizované zkušební zařízení k měření síly TSFM500-DCE nabízí všechny mechanické vlastnosti motorizovaného zkušebního zařízení TSFM500HE včetně silové kapacity 2200 N, velké světlosti a hloubky hrdla, robustní konstrukce, krokový motor bránící změně rychlosti při zatížení a řadu dalších.

Zařízení TSFM500H-DCE nabízí rozšířené moľnosti, včetně řízení pomocí počítače, programovatelného cyklování, automatického návratu aj.

Zařízení TSFM500H-DCE se dodává se čtyřmi háčky (malým, středním, velkým a zvlášť velkým), deskou adaptéru 1/2-20F, kompresními deskami 2" a 3", dvěma spojkami (#10-32 a 5/16-18) a sadou klíčů.

Funkce ovladače, technické charakteristiky:

Řízení pomocí počítače
Port RS-232E slouží jako rozhraní s počítačem. Zkušební zařízení přijímá řadu povelů, týkajících se pohybu zkušebního zařízení a funkcí měření síly. K řízení pomocí počítačem jsou zapotřebí tyto doplňky:

Měřič síly řady CG.
Sériový kabel 09-1056E.
Multifunkční kabel 09-1143E.

Ochrana před přetížením
Chrání měřič síly před přetížením (vyžaduje měřič síly řady CG a multifunkční kabel 09-1143E). Uživatel programuje požadované procento plné stupnice měřiče. Nastavitelná analogová hodnota výstupního napětí umožňuje spojení zkušebního zařízení s prakticky libovolným měřičem síly, který má analogový výstup.

Automatický návrat
Křížová hlava se pohybuje na koncový vypínač nebo nastavenou hodnotu síly (vyžaduje měřič síly řady CG), zastaví se a vrací se v opačném směru maximální rychlostí na druhý koncový vypínač nebo nastavenou hodnotu.

Cyklování / Klidová doba
Křížová hlava se pohybuje nahoru a dolů mezi koncovými vypínači nebo nastavenými hodnotami síly (vyžaduje měřič síly řady CG). Konfigurovat je možno aľ 99 999 cyklů. Klidová doba umožňuje operátorovi naprogramovat dobu až 9 999,9 sekund v intervalech 0,1 s, po kterou křížová hlava zůstane na limitech.

Programovatelné funkce tlačítka UP/DOWN
Funkci tlačítka nahoru a dolů je možno konfigurovat ve třech uživatelských režimech:

Maintained: krátký stisk dává trvalý pohyb až do stisknutí tlačítka STOP;
Momentary: křížová hlava se pohybuje pouze po dobu stisknutí tlačítka;
Auto: krátký stisk dává trvalý pohyb, zatímco přidržení stisknutého tlačítka dává momentální pohyb.

Nezávislé rychlosti Up a Down
Programovatelné nezávislé rychlosti ve směru nahoru a dolů.

Volitelné jednotky měření rychlosti (in/min & mm/min)

Ochrana heslem
Brání neoprávněným změnám zkušebních parametrů.

Neobsahuje integrované měření dráhy. Informace o dráze jsou k dispozici pouze prostřednictvím externího digitálního zobrazení dráhy TSF001E, vyžadujícího přídavný sériový port na počítači. Pro integrované řešení s plným řízením pomocí počítače včetně vzdálenosti dráhy viz zkušební zařízení model ESM301E.

Volitelné příslušenství (na objednávku):

Volitelné příslušenství	Obj. kód
Široký sortiment měřičů síly a upínacích přípravků
Digitální zobrazení dráhy Dráha 152 mm [6"], rozlišení 0,01 mm [0,0005"], výstup SPC pro automatizovaný sběr dat.	TSF001E
Sada koncového vypínače Sada horních a dolních nastavitelných polovodičových koncových vypínačů. Opakovatelnost až 0,03 mm [0,001"].	TSFM002E
Sériový kabel, od ovladače do počítače Obousměrná komunikace s počítačem, umožňuje řízení pomocí počítače. Dále přenáší silové údaje z ovladače do počítače.	09-1066E
Adaptér RS-232 do USB Převádí RS-232 na výstup USB. Obsahuje kabel USB a instalační CD.	RSU100E
Sériový kabel, od měřiče do počítače Spojuje měřič síly BG s počítačem. Obchází ovladač.	09-1048AE
Prodloužení sloupku Sloupek je možno prodloužit podle potřeby zákazníka.
Souprava pro vodorovnou / nástěnnou montáž Sada montážních prvků pro připevnění ke sloupku zkušebního zařízení na místě základny.	TSF002E

Motorizované zkušební zařízení TSFM500H-DCE horizontální

Technická data k porovnání Motorizované zkušební zařízení TSFM500H-DCE horizontální

Název parametru	Hodnota
Typ zkušebního přístroje	měření síly
Silová kapacita	2200 N
Maximální délka dráhy	102 mm
Rozsah rychlostí	0.2 - 150 mm/min
Možnost připojení k PC	ano

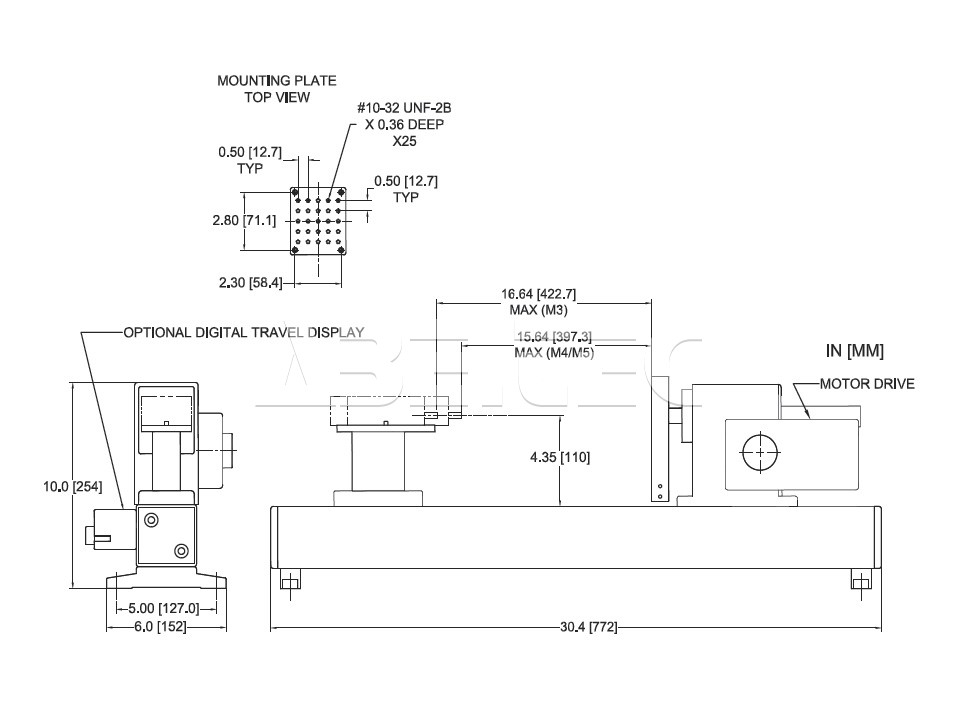

Rozměry	152.0 x 772.0 x 254.0 mm

Zde jsou ke stažení doplňující dokumenty k Motorizované zkušební zařízení TSFM500H-DCE horizontální

Porovnání testovacích stojanů Mark-10 (35 kB)

Volitelné příslušenství pro Motorizované zkušební zařízení TSFM500H-DCE horizontální

Zobrazení:

Obrázkové zobrazení Tabulkové zobrazení

Digitální zobrazení dráhy TSF001E

Dráha 152 mm [6"], rozlišení 0,01 mm [0,0005"], výstup SPC pro automatizovaný sběr dat. Příslušenství vhodné pro motorizované zkušební zařízení TSFM500E / TSFM500HE / TSFM500-DCE / TSFM500H-DCE / TSFE / TSFHE.

Více o produktu

Komunikační kabel 09-1066E

Komunikační kabel převádějící přístroje k digitálnímu zobrazení dráhy do výstupu Mitutoyo.

Více o produktu

Komunikační adaptér MRS100AE

Komunikační adaptér, který převádí Mitutoyo do RS-232, DB9.

Více o produktu

Komunikační kabel 09-1048AE

Komunikační kabel ze zkušebních zařízení síly série CG, zkušebních zařízení momentu série CTA a STA a univerzálního zkušebního zařízení síly a momentu BGIE do RS-232 DB-9.

Více o produktu

Komunikační adaptér RSU100E

Komunikační adaptér, který převádí RS232 do USB. Sada obsahuje kabel USB, ovladač CD a návod k obsluze. Vhodný pro zkušební přístroje série CG, BGIE, CTA a STA.

Více o produktu

Souprava pro vodorovnou / nástěnnou montáž TSF002E

Sada montážních prvků pro připevnění ke sloupku zkušebního zařízení na místě základny. Příslušenství vhodné pro motorizované zkušební zařízení TSFM500-DCE / TSFM500H-DCE / TSFE / TSFHE..

Více o produktu
