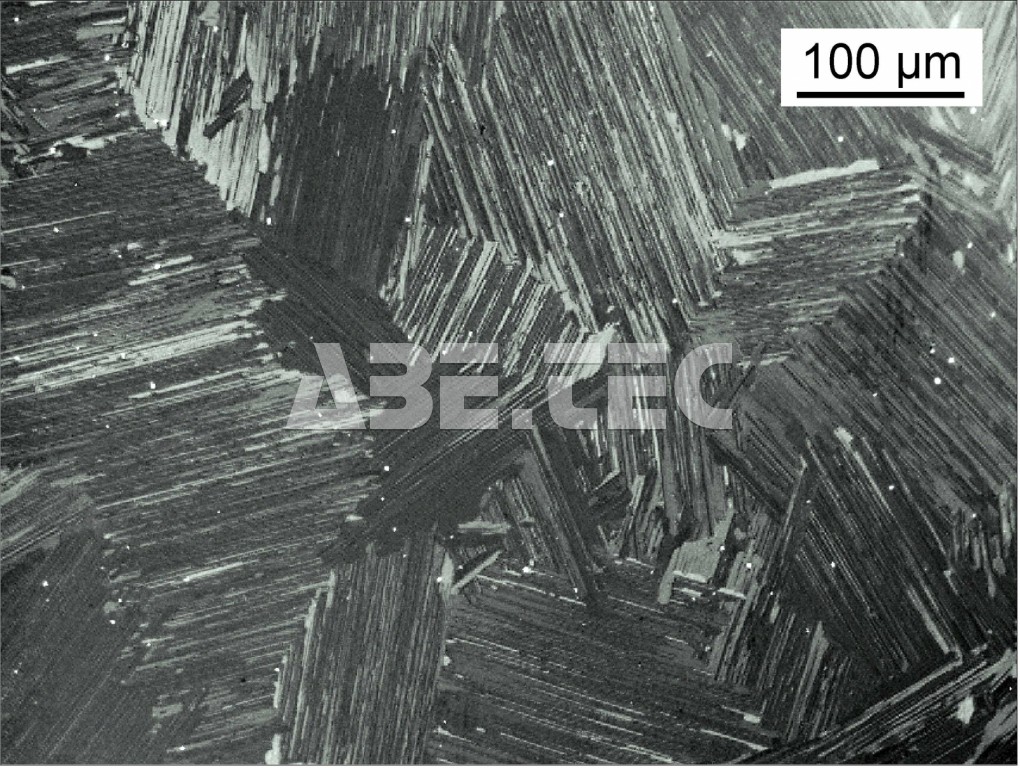

Metalografická zkouška

Předmětem služby zhotovení metalografických výbrusů z dodaných vzorků a jejich vyhodnocení na základě specifických požadavků zákazníka. Služba je určena pouze pro elektrotechnický průmysl .

Cíl a přínos služby

•  kontrola kvality základních plátovaných materiálů (dále jen ZPM)
•  kontrola stěžejních operací při výrobě DPS (mezioperační a výstupní kontrola kvality)
•  kontrola technických parametrů v konkrétním místě na základní nebo osazené DPS
•  vyhodnocení defektů vzniklých při výrobě DPS a po osazení elektronickými součástkami
•  přesná měření zadaných parametrů s možností zhotovení fotodokumentace
•  porovnání kvality nových a použitých DPS v různých provozních zařízeních
•  ověření kvality zapájeného spoje
•  odhalení chyb při pájení
•  zkvalitnění výrovy – snížení zmetkovosti
•  snížení počtu reklamací

Realizace služby

Na základě požadavku zákazníka provádíme kontrolu/měření:

•  struktury ZPM - dutiny, delaminace, skleněné vlákno, kvalita pryskyřice
•  tloušťky ZPM, ZP mědi (praskliny), žárově nanesené vrstvy pájky (HAL)
•  tloušťky galvanicky nanesených vrstev Cu, Sn, Ni, Au (zaleptání)
•  tloušťky nepájivé masky (nepájivého laku)
•  tloušťky vodičů (podleptání a kovové převisy)
•  kvality vrtání (otvory s NPO a PO) - přemazy pryskyřice, rozšíření mědi do vnitřních vrstev
•  kvality DPS sPO - dutiny, praskliny v pokovení, otřepy, výčnělky, šířka plošky mezikruží, zeslabené pokovení v otvoru
• kvality zapájeného otvoru, kvalita pokovení konektoru
• kvality a poloha zapájených součástek - v otvoru i na DPS
• defektů DPS a pájení po osazení součástkami
• struktury vodiče po krimpování NPO/PO - nepokovené /pokovené/ otvory

Pro změření požadovaných parametrů je nutno zhotovit metalografický výbrus ze zadaného vzorku DPS. Prohlédnutí a měření vyleštěné plochy metalografického výbrusu se provádí na optickou kamerou Optilia s optimálním zvětšením 200x. Současně je provedena fotodokumentace. Vyhodnocení výbrusu je prováděno dle zadání zákazníka. Metalografický výbrus lze na vyžádání předat zákazníkovi.

Výstup služby

Protokol z metalografické zkoušky obsahuje:

• vyhodnocení metalografického výbrusu
• fotodokumentaci s popisem
• vyhodnocení závad

Protokol slouží jako podklad nastavení nebo ověření výrobního procesu nebo reklamačního řízení.

Jednotlivé kroky algoritmu metalografické zkoušky
