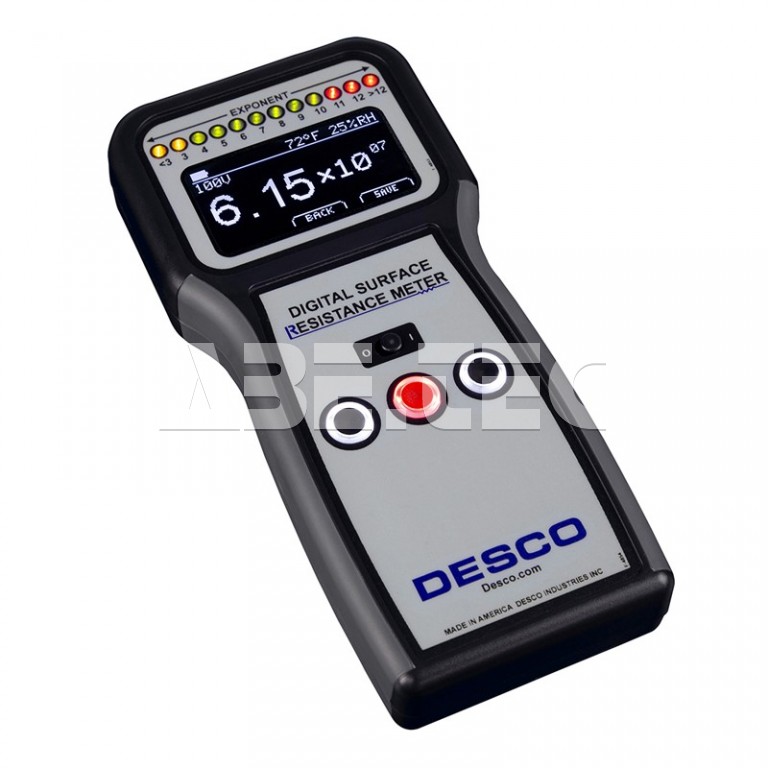

Měřič povrchového odporu, digitální, samostatný, 19291

• Digitální měřič povrchového odporu je určen k měření odporu point-to-point (Rtt) nebo povrchového odporu (Rg).
• V souladu s EN 61340-5-1 a IEC 61340-2-3.
• Měření odporu s přesností ± 10% (± 20% pro hodnoty povrchového odporu 1 x 10¹¹ Ohmů a více).
• Rozsah odporu 10³ ~ 10¹² Ω.
• Zátěžové napětí 10V a 100V ± 5%.
• Elektrifikační perioda cca 15 sekund.
• Měří také okolní teplotu a relativní vlhkost vzduchu.
• Vnitřní odpor lze měřit pomocí jedné 2,2 kg elektrody a vodivé desky (není součástí dodávky).
• Velký OLED displej.

Velký OLED displej

• Zobrazuje hodnotu rezistance a exponent, teplotu, relativní vlhkost a testovací napětí.

Vnitřní paměť

• Ukládá a zobrazuje až 100 záznamů měření - rezistanci, teplotu, vlhkost a testovací napětí.

Mód stability měření

• Nastavuje 15sekundovou periodu elektrifikace pro požadavky testování.

Rozdělovníky elektrod

• Rozdělují 2,27 kg elektrody na vzdálenost 25 a 91 cm. Určeny pro měření point-to-point rezistance (Rtt) podle požadavků IED 61340-2-3 a IEC 61340-4-1.

Štítky pro místa měření (sada 25 ks)

• Označují oblasti a materiály určené k měření povrchové rezistivity.

Digitální kontrola povrchového odporu

• Měření odporu point-to-point (RTT) nebo povrchového odporu (Rtg) pracovní desky, podlah, oděvů, obalů a dalších materiálů v souladu s ESD směrnicemi: ESD TR53, ANSI/ESD S4.1, ANSI/ESD S7.1, ANSI/ESD STM97.1 a dalšími dokumenty.

Rozsah odporu: 1 x 10³ - 1 x 10¹²

• Určuje, zda je povrch disipativní, vodivý nebo izolační pro kontrolu ESD aplikací v elektronické výrobě nebo manipulačním prostředí.

Zátěžový test pod napětím (10V nebo 100V ± 5%)

• Splňuje požadavky ANSI/ESD S20.20 na testování rezistance výrobku a ověřování shody.

Volitelné zkušební napětí

• Lze přepnout na vhodné zkušební napětí (10V pro testování < 1 x 10⁶ nebo 100V pro testování > 1 x 10⁶) v automatickém módu, nebo lze nastavit fixní napětí 10V v HOLD módu.

Technická specifikace

• Rozsahy rezistance: 1 x 10³ - 1 x 10¹² Ohmů (napětí 10V), 1 x 10⁶ - 1 x 10¹² Ohmů (napětí 100V).
• Přesnost: ± 10% (± 20% pro hodnoty odporu 1 x 10¹¹ a vyšší).
• Přesnost zátěžového napětí: ± 5% při napětí 10V i 100V (odp. EN 61340-2-3).
• Napájení: 2 x AA alkalické baterie.
• Životnost baterie: cca 1 500 měření.
• Provozní teplota: 0 - 40°C.
• Rozměry měřiče: 206 x 104 x 38 mm.
• Hmotnost měřiče: 0,3 kg.
